スイッチサイエンス、Raspberry Pi RP2040搭載シリーズ「Picossci（ピコッシィ）」に、３つのGroveコネクタを搭載した新製品「Picossci Branch」を追加発売

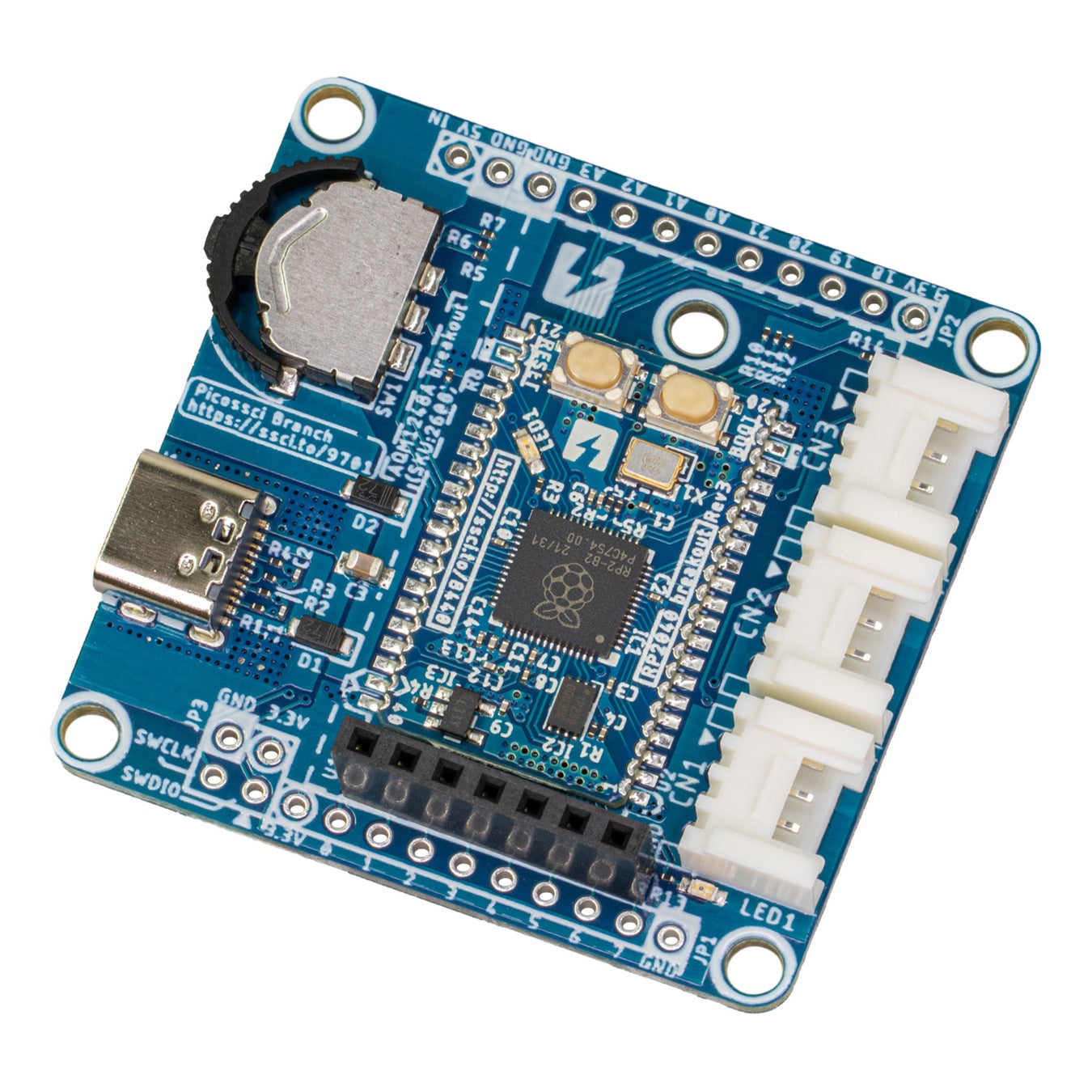

「Picossci Branch」

株式会社スイッチサイエンス（以下スイッチサイエンス、本社：東京都新宿区、代表取締役：金本茂）は、 Raspberry Pi財団が独自に開発したARM Cortex M0+デュアルコアのRP2040マイコンを搭載した基板シリーズ「Picossci（ピコッシィ）」に、挿すだけで様々なモジュールを使用可能なGroveシステムのコネクタ３つを搭載した、プロトタイピングに便利な「Picossci Branch」を発売しました。

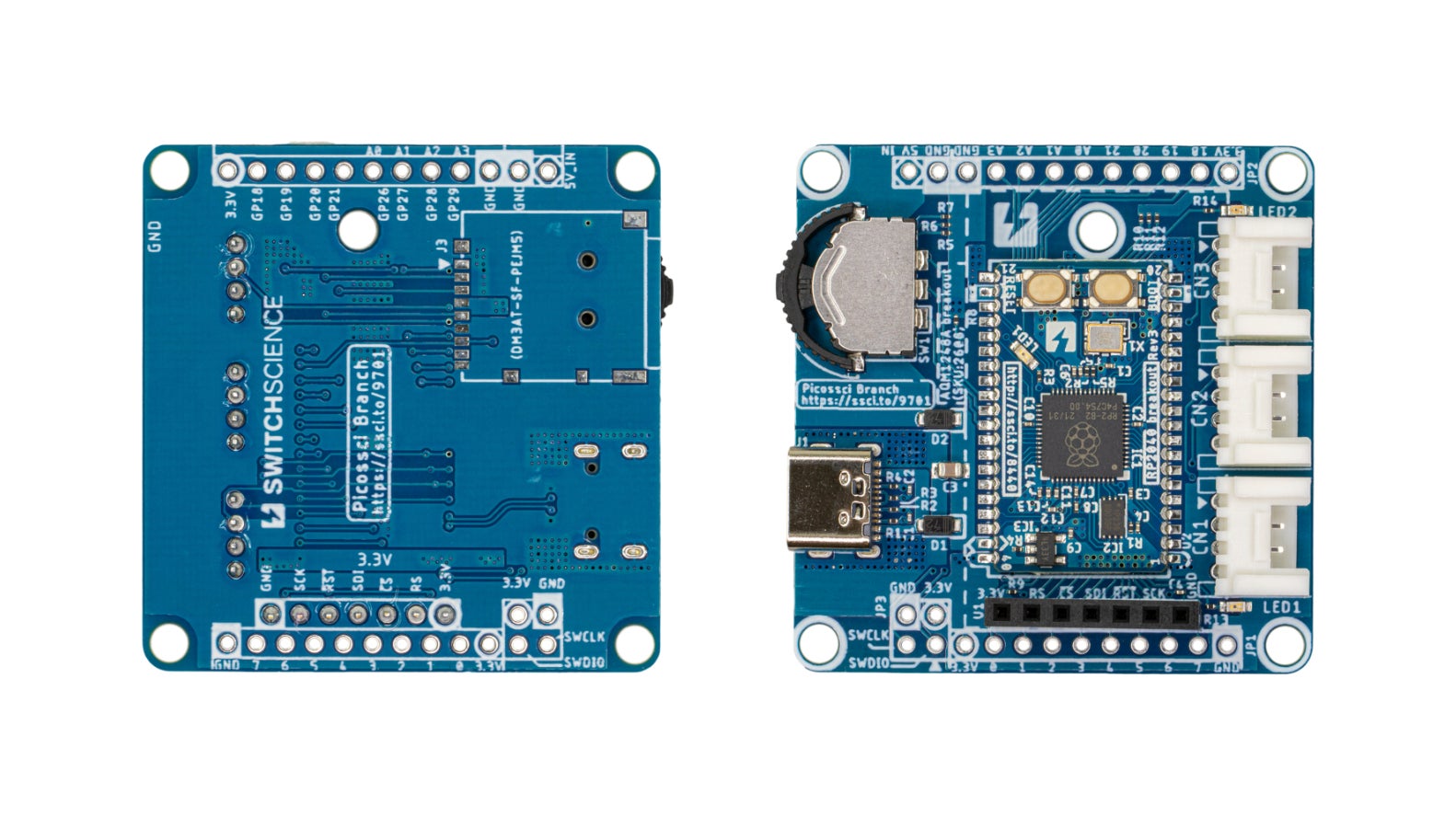

「Picossci Branch」

「Picossci Branch」は、3個のGROVE コネクタを搭載した RP2040 マイコンボード（Picossci）です。マイコン部にはPicossci RP2040 ピッチ変換基板を使用しています。GROVE コネクタの信号は RP2040 の GPIO 機能を利用しており、CN1 はデジタル入出力・アナログ入力・UART・I2Cに。CN2 はデジタル入出力・アナログ入力・I2Cに。CN3 はデジタル入出力・I2Cに設定できます。また、CPU周辺機能として、 汎用LED x 3（黄緑x2／赤x1）、レバースイッチ（左右・押し込み）、グラフィック液晶接続コネクタが搭載されていて、ソフトウェアから直接利用できます。GPIO、microSDカードソケットは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。

▶︎　「Picossci Branch（RP2040搭載）」の仕様

• RP2040 搭載

• 16 Mbit Flash ROM 搭載

• 12.000 MHzクロック発振器搭載

• 3 x GROVE コネクタ搭載

• 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）

• RESET ボタン、BOOTSELボタン搭載

• 3 x 汎用LED（2 x 黄緑／1 x 赤）搭載

• レバースイッチ搭載（左右・押し込み）

• グラフィック液晶接続コネクタ（SKU：2608）

• USB Type-C コネクタ搭載

※以下は配線パターンのみ

• 10ピン拡張ピン（2.54 mm ピッチ）
  ┗　8 x GPIO（GPIO0 ～ 7）
  ┗　3.3 V電源出力ピン
  ┗　GNDピン

• 12ピン拡張ピン（2.54 mm ピッチ）
  ┗　4 x GPIO（GPIO18 ～ 21）
  ┗　4 x アナログ入力ピン（GPIO26 ～ 29と共用）
  ┗　5 V電源入力ピン（USBの 5 V入力と併用可能）
  ┗　3.3 V電源出力ピン
  ┗　2 x GNDピン

• microSDカードソケット

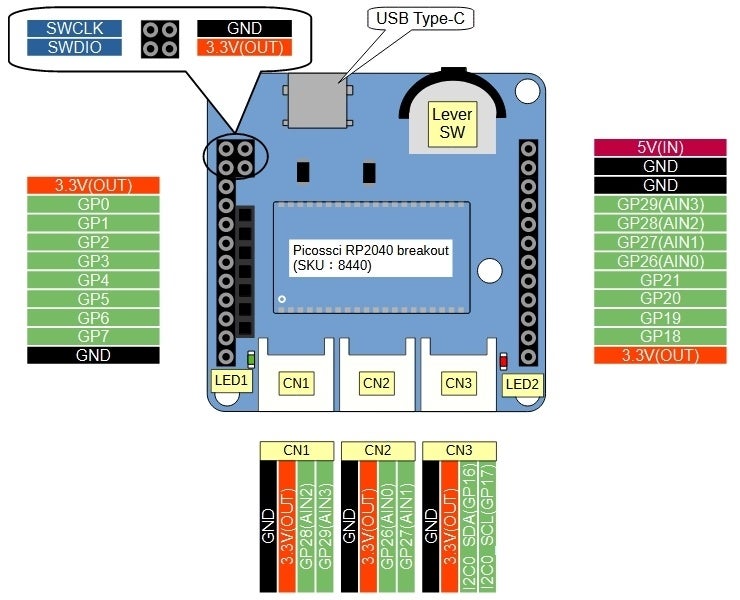

▶︎　「Picossci Branch（RP2040搭載）」のピン配置

「Picossci Branch」のピン配置

▶︎　販売情報
スイッチサイエンスのウェブショップ（ https://www.switch-science.com/ ） にて販売します。

「Picossci Branch」

型番　SSCI-082969
商品名　Picossci Branch（RP2040搭載）
価格（消費税込み）　3,520 円
購入ページ　https://ssci.to/9701

▶︎　Grove システム

Groveシステムはプロトタイピング向けに Seeed Studio社が開発した、対応コネクタを備えたモジュールを挿すだけで簡単に使えるようにする規格です。従来のブレッドボードとジャンパ線を使う方法や、半田付けを必要とする方法に比べ、手軽にプロトタイピングを進めることができ、挿す方向を間違え難いコネクタの形状が電子工作の初心者にも扱いやすいといえます。Seeed Studio社だけでも対応コネクタを備えたモジュールを100以上提供しています。Arduino、Raspberry Piなど人気の各種開発ボードでGroveシステムを使用するための拡張ボードも提供されています。

▶︎　他社の商標または登録商標

Arduinoは、ARDUINO SAの登録商標です。
Raspberry Piは、Raspberry Pi財団の登録商標です。
記載されている製品名などは各社の商標または登録商標です。

▶︎　スイッチサイエンスについて


テクノロジーをより多くの人が道具として当たり前に使える世界を目指して活動している会社です。電子工作用品を輸入調達、自社開発し、販売する電子回路モジュール事業のほか、小中学生を中心とした子供とその教育者に向けたSTEM教材事業、ハードウェア製品をキーとする事業者に向けたIoT開発協力事業も行なっています。当社はRaspberry Piの国内認定リセラーやM5Stackの総代理店を務めています。
