新仕様機 YORNEW社のコンパクト5軸加工機『MX220』 - 実機見学受付開始

マシンベースに鉄鋳物を採用し、省スペースで非鉄金属から樹脂まで加工することができる MX220の実力をご体感下さい。

株式会社システムクリエイト

2025年1月15日 13時45分

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、YORNEW社のコンパクト5軸加工機「MX220」の新仕様機が入荷したことを発表しました。CNC加工機は、コンパクトながら追加された2軸（回転・傾斜軸）を任意の角度で固定する手順を加えるだけで、今まで培った加工経験やノウハウをそのまま引き継ぎ、割り出し5軸加工が実現できる機械です。今回の新仕様ではご要望の多かったATCを装備したモデルをご用意いたしました。当社では、YORNEW MX220の高いパフォーマンスをより深くご理解いただくため、実機見学を実施しています。マシンベースに鉄鋳物を採用し、省スペースで非鉄金属から樹脂まで加工することができる MX220の実力をご体感下さい。

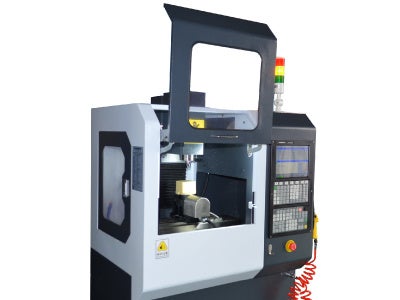

コンパクト５軸加工機 MX220 とは？

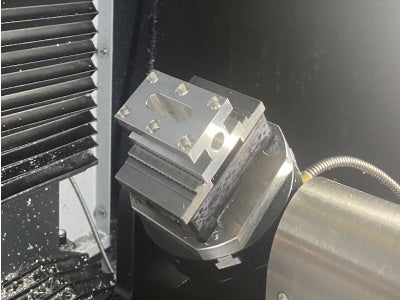

１.コンパクトな筐体に小型CNC傾斜円テーブルを搭載

2軸(B・C軸)付加の小型CNC傾斜円テーブルを搭載し卓上加工機では難しかった5軸制御を実現。
Φ100mmの円テーブルを装備しており、最大5kgまでのワークを搭載可能です。
主軸端面～テーブル面までの距離は140mm、□100mm程度のワークが加工できる領域を確保しています。

2.非鉄金属～樹脂まで、幅広い加工ワークへ対応

アルミ・真鍮などの軽金属をはじめ、様々な材料を加工するために「最大24,000回転/分」のスピンドルを搭載、部品加工や文字・マーク彫刻など、幅広い軽金属加工で活躍します。加工面の品質向上に不可欠なクーラントも使用可能です。

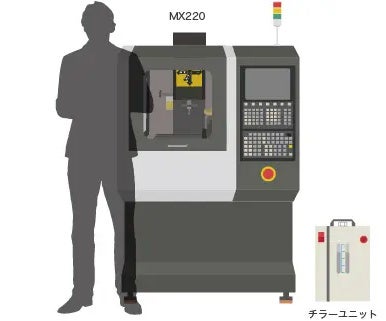

3. 設置スペースに困らない『省スペース設計』

設置面積はわずか0.7m^2に収まる省スペース性を実現。研究室や試作室など設置スペースが限定されがちな場所へも設置しやすいコンパクトな設計です。本体はフルカバー構造で安全性も配慮、正面ドアはスライド方式を採用し、実運用面での省スペース化にもこだわります。

4.生産性向上要件証明書発行に対応

YORNEW MX220は、中小企業等経営強化法に基づく経営力向上計画を国に申請する際に必要な「中小企業等経営強化法の経営力向上設備等に係る生産性向上要件証明書」の発行に対応しています。詳しくはお問い合わせ下さい。

製品スペック

機械仕様	MX220
移動量	X:220 Y:120 Z:200mm
テーブル（作業面）	460×130mm
主軸回転速度	300-24000min⁻¹
シャンク形状	ER20(最大Φ13㎜)
送り速度（早送り/切削送り）	2,000mm/min
電源	単相 200V
