株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、3DNURBSモデリングソフト「Rhinoceros（ライノセラス）」を、サバンナ芸術工科大学（SCAD)がTYRカー（オフロード電気自動車）の設計に活用した事例をご紹介します。

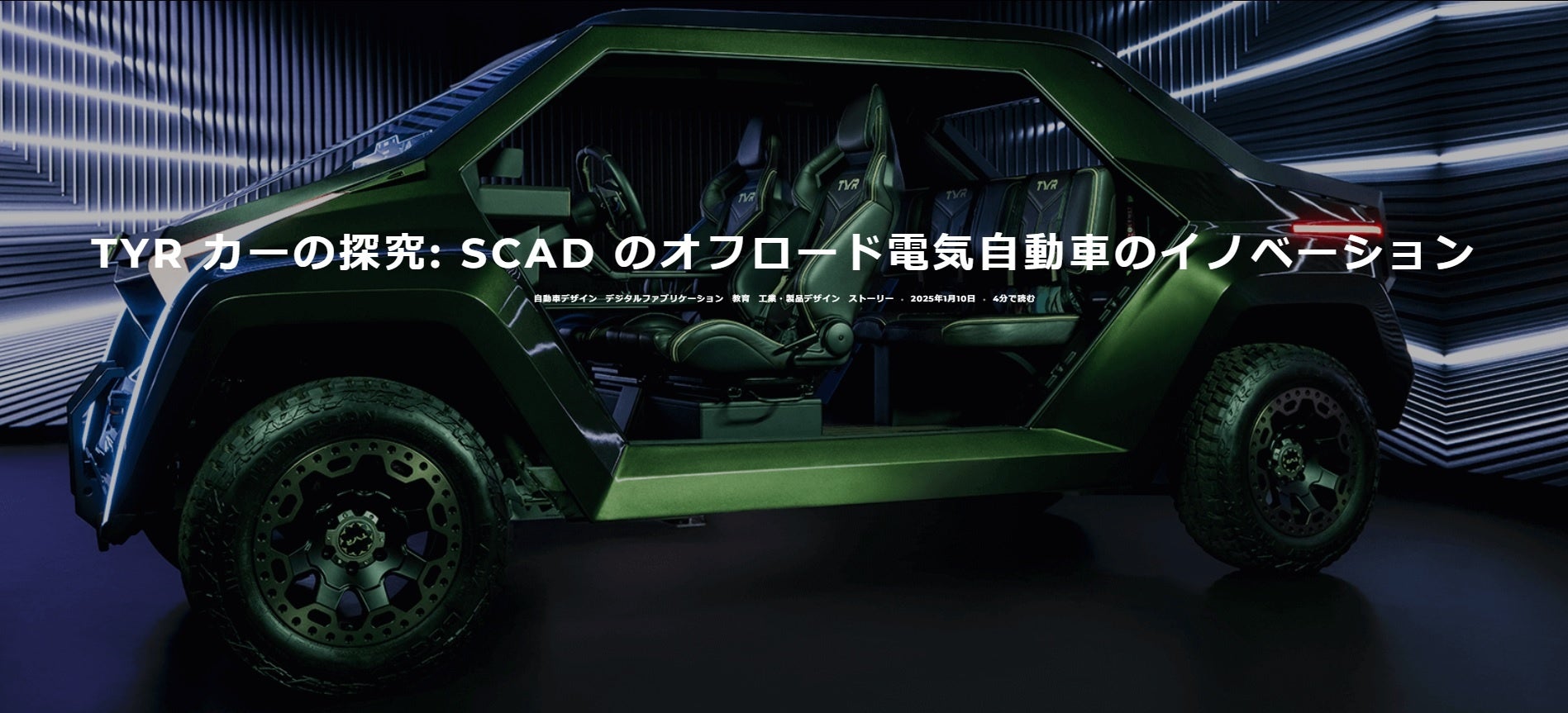

サバンナ芸術工科大学 (SCAD) は、先進的な工業デザインプログラムを通じて、デザインとエンジニアリングの限界を押し広げ続けています。SCADの最も注目すべきプロジェクトの１つが、新世代のドライバー向けに持続可能性と適応性を重視して作られたオフロード電気自動車 (EV) の TYR 車です。

コンセプトから創造へ: アイデア創出と設計段階

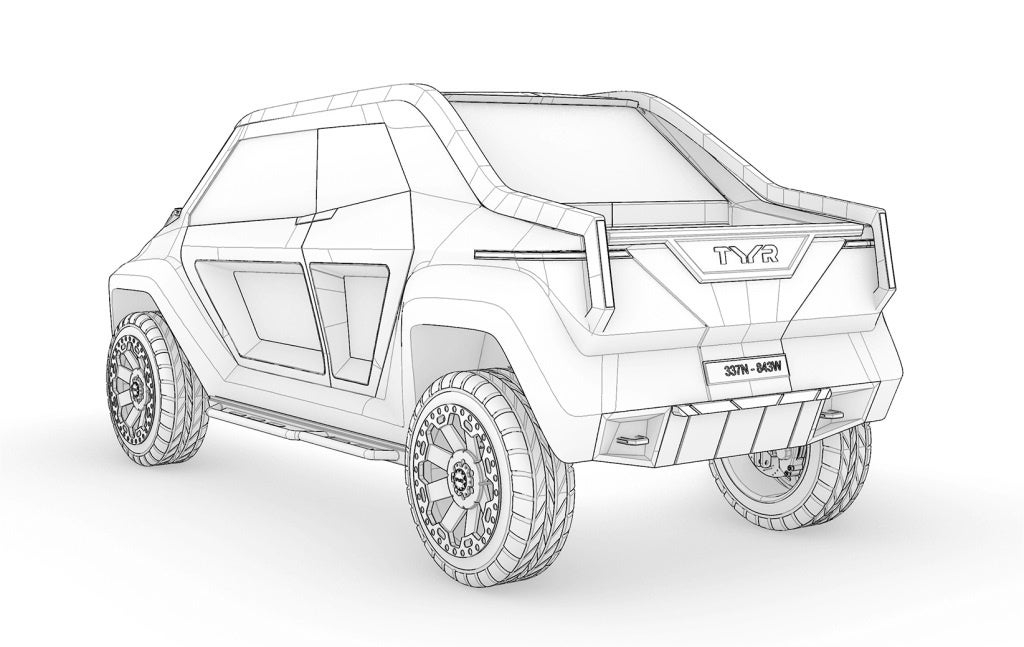

TYR カープロジェクトは、学生主導の取り組みとして始まりました。好奇心と、自動車の設計と製造の可能性を探求したいという願望から生まれました。目標は、Z 世代の環境に配慮した冒険的なライフスタイルに共鳴する機能的なオフロード EV を作成することでした。方向性を定義するために、チームは、持続可能性、自律性、汎用性というテーマに焦点を当てたムードボードと初期スケッチを作成しました。Rhino は、車の外装面を形成する上でSubDモデリングが中心となった設計段階では欠かせないツールとなりました。SubD の直感的なインターフェイスにより、複雑で有機的な形状の作成と改良が可能になり、反復プロセス全体を通じて設計が流動的で適応性のあるものになりました。

また、 Zebra (Zebraコマンドは、縞模様を使用して、サーフェスの滑らかさと連続性を視覚的に評価します)や、Emap分析 (サーフェスに反射された画像ビットマップを用いてサーフェスの滑らかさを視覚的に評価します)などのツールも活用して表面の流れを分析および強化し、仕上がりを向上させ、ポストプロダクションの調整を最小限に抑えました。デジタルデザインを補完するフォームモックアップを作成して、スケールと形状の具体的な感覚を獲得し、物理プロトタイプと仮想プロトタイプのギャップを埋めました。

高度なツールを活用し、課題を克服する

Rhino の SubD モデリング以外にも、チームは追加のツールとワークフローを統合してプロジェクトを強化しました。3D スキャンは重要な役割を果たし、物理的なプロトタイプをキャプチャして Rhino にインポートし、NURBS モデリングを行いました。

このアプローチにより、スキャンされたデータが、当初の設計意図に沿った正確な表面を作成するための参照として機能し、より高いレベルの精度が保証されました。一貫性を維持し、エラーを減らすには、物理環境とデジタル環境をシームレスに移行することが重要です。

しかし、このプロジェクトには課題がなかったわけではありません。特に 3D スキャンと物理的なプロトタイプ間の移行時に、複数のソースからのデータを整合させるという大きなハードルがありました。スキャンしたデータと初期設計の不一致には細心の調整が必要で、チームは問題解決にもっと構造化されたアプローチを採用せざるを得ませんでした。プロジェクトを管理しやすいマイルストーンに分割することで (たとえば、外装面を完成させてから内装の細部に取り組むなど)、焦点と勢いを維持することができました。

未来のためのオフロードEV

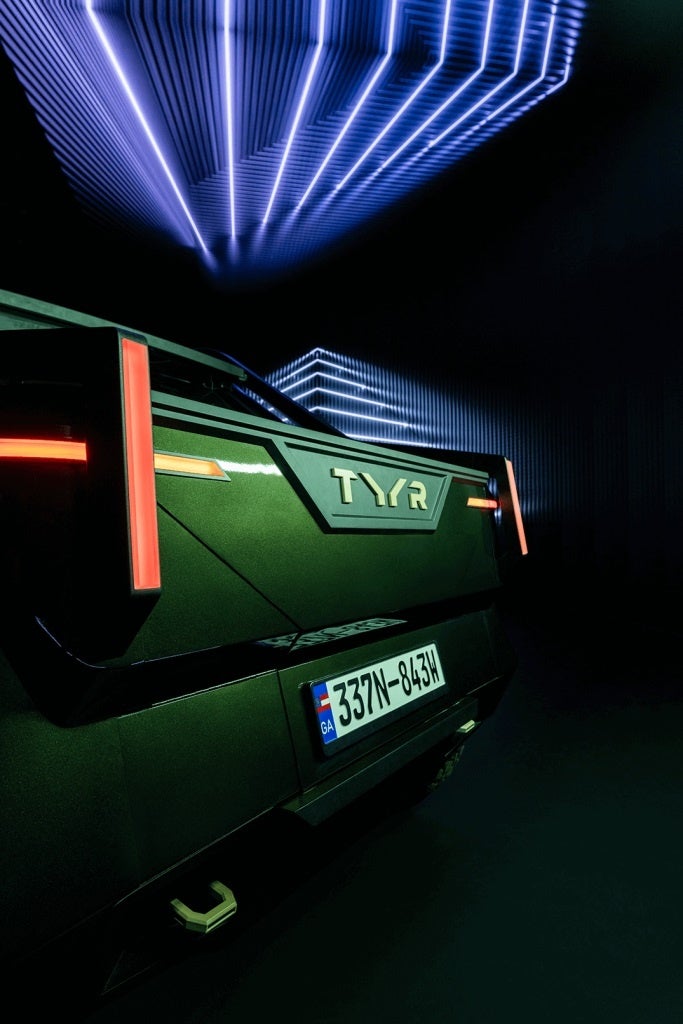

持続可能性と適応性を念頭に設計された TYR 車は、単なる車両ではありません。ユーザーとともに進化するプラットフォームです。持続可能な内装材、調節可能な座席、大型アクリルディスプレイ、小型トラックの荷台を備えたこの車は、市街地から険しいオフロードの地形までスムーズに移動できます。これらの機能は、燃費、環境への影響、技術革新という Gen Z の優先事項と一致しています。
