ABERLINK Fulcrumが、バイクアクセサリー部品メーカーの開発工程にジャストフィット！

英国 Oberon Performance 社でのFulcrum CMMの活用事例を紹介

株式会社システムクリエイト

2025年2月3日 13時27分

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、ABERLINK 社の高性能測定機「Fulcrum」が、英国のバイクアクセサリー部品メーカー Oberon Performance の開発工程に完璧に適合し、効率的に高精細な部品測定、開発に繋げた事例をご紹介します。

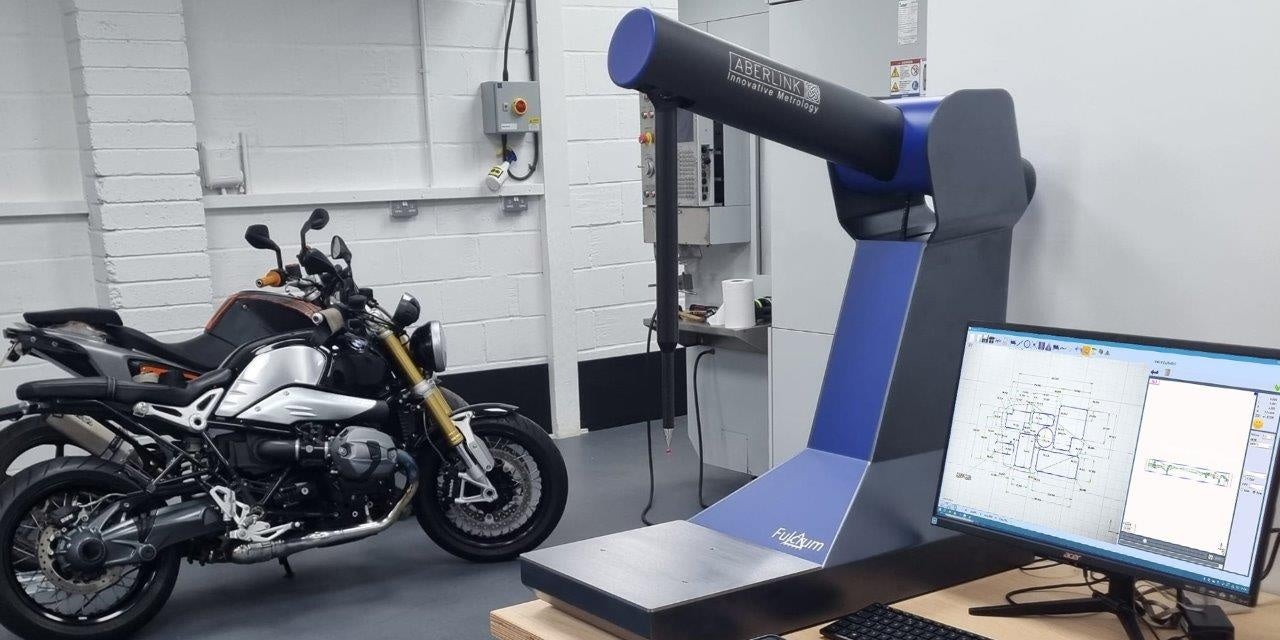

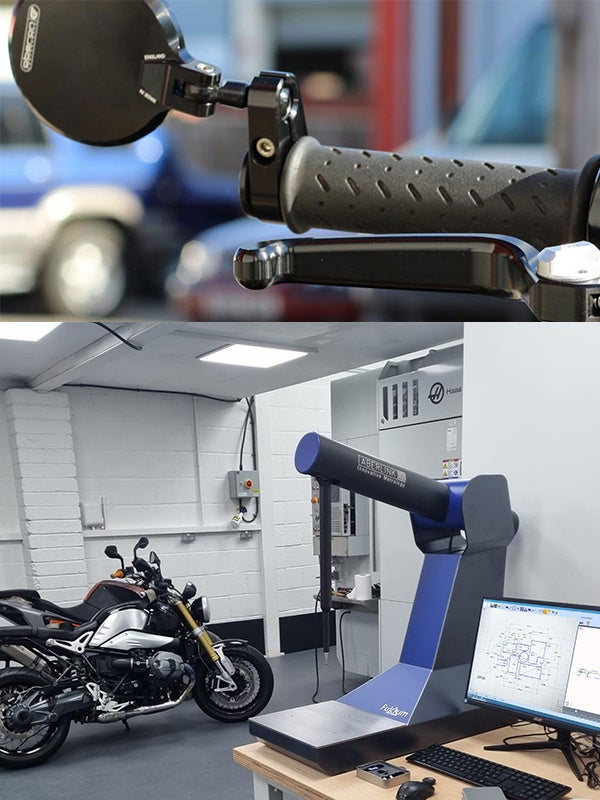

Oberon Performance は世界中で販売される「高級」なアフターマーケットバイク部品およびアクセサリーの製造で高い評価を得ています。2000 年の設立以来、同社は設計および製造プロセスのすべての側面を自社管理していることを非常に誇りに思っています。オリジナルのコンセプトスケッチから完成品まで、この社内哲学を使用して、素晴らしいバイク製品を市場に提供しています。

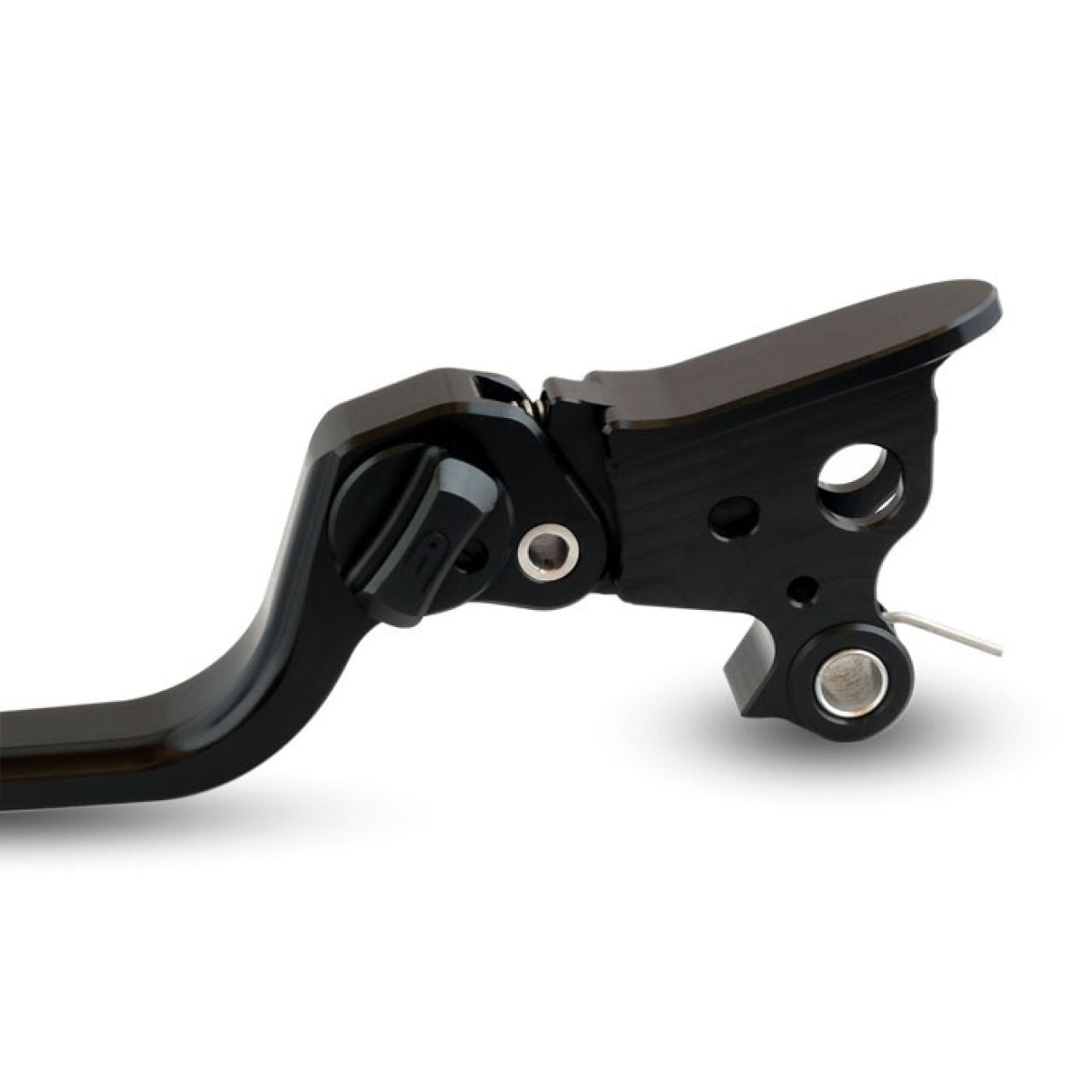

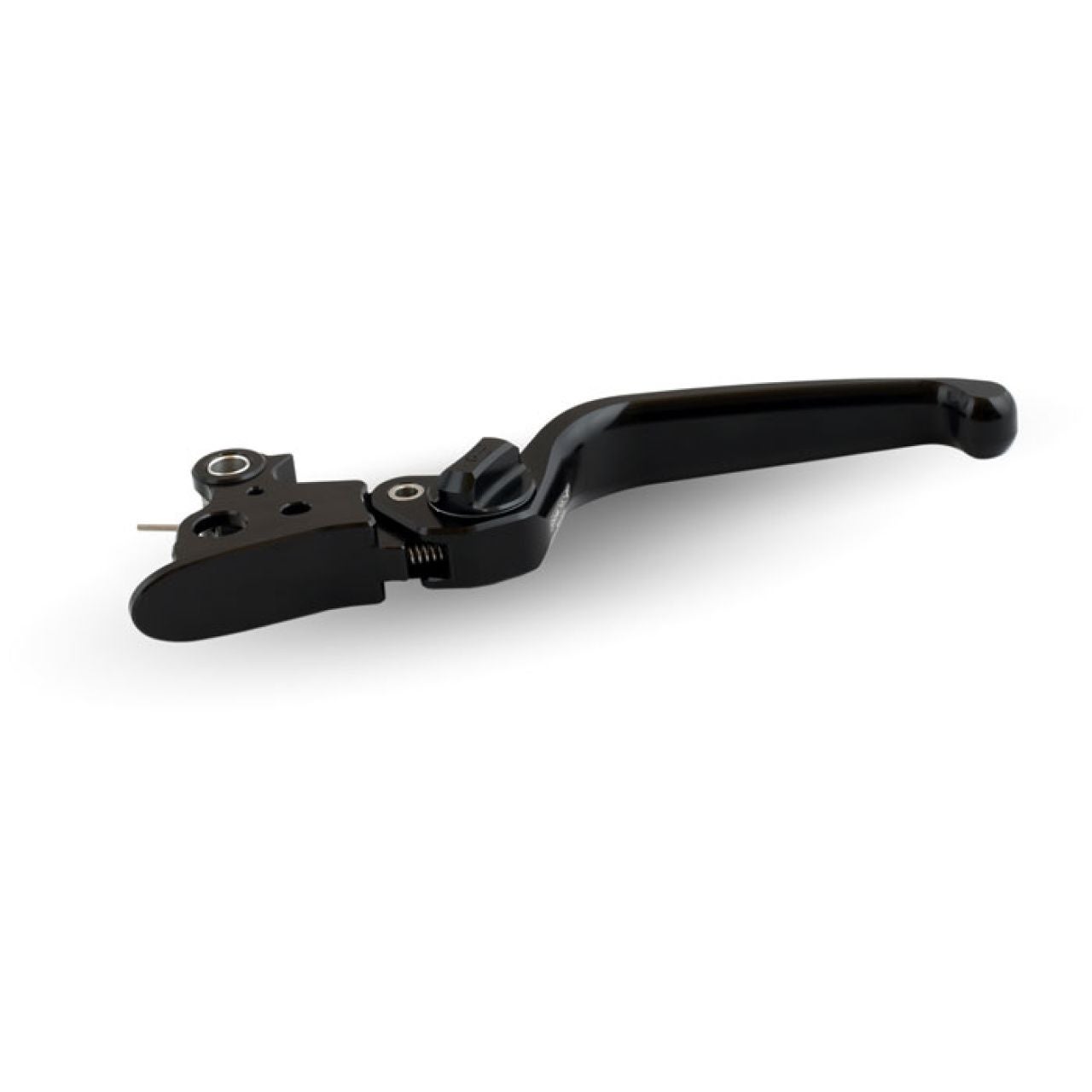

製造されるすべての部品は OEM オートバイに適合する必要があるため、オリジナルの OEM部品とバイクの嵌合部品を正確に測定して再設計する方法が必要でした。テクニカルディレクターのスティーブエバンス氏は次のように説明しています。「Fulcrum 以前は、ノギス、マイクロメーター、高さゲージ、3Dスキャナー、そして古き良きエンジニアリングスキルを組み合わせて部品を再現していました。次に、これを3Dプリントして適合性をチェックしました。満足したら、生産に移行しました。 3Dスキャナーは素晴らしいのですが、私たちが必要とする小さな穴の中心など、細かいディテールは取得できないことがわかりました。解像度がこれらの特徴を十分に捉えられなかったのです。バイクのほとんどの部品の許容誤差は非常に緩やかですが、ブレーキレバーやクラッチレバーなどの部品に関しては、動作ポイントを正確に把握する必要があります。これは、バイクを制御するマイクロスイッチにリンクされているからです。0.1 mm の違いは、取り付けたときのレバーの動作と位置に大きな違いをもたらします。」

スティーブエバンスはベンチトップCMM システムを探し始めましたが、探し始めたときにはサプライヤーから実現可能な製品がありませんでした。スティーブは次のように説明します。

「ブリッジ型CMMは、私たちの要件に対して大きすぎて複雑すぎました。また、関節式アームは、やはり過剰でした。その後、エンジニアリング雑誌の1つとファーンバラの Southern Manufacturingショーで Fulcrumを見つけました。」デモを見た後、スティーブはためらうことなく Fulcrumの手動CMM を注文しました。最後に、スティーブは次のように語っています。
「これは完璧で、まさに私たちが探していたものです。2週間以内に納入されましたが、非常に迅速かつ簡単でした。現在、私たちはこれを、精度を確認するために既存の製品の一部を相互参照するために使用しており、パイプラインには測定用に積み上げられた多くの新製品があります。これは、今後数年間、このビジネスにとって非常に貴重なものとなるでしょう。」

Fulcrum CMM の概要

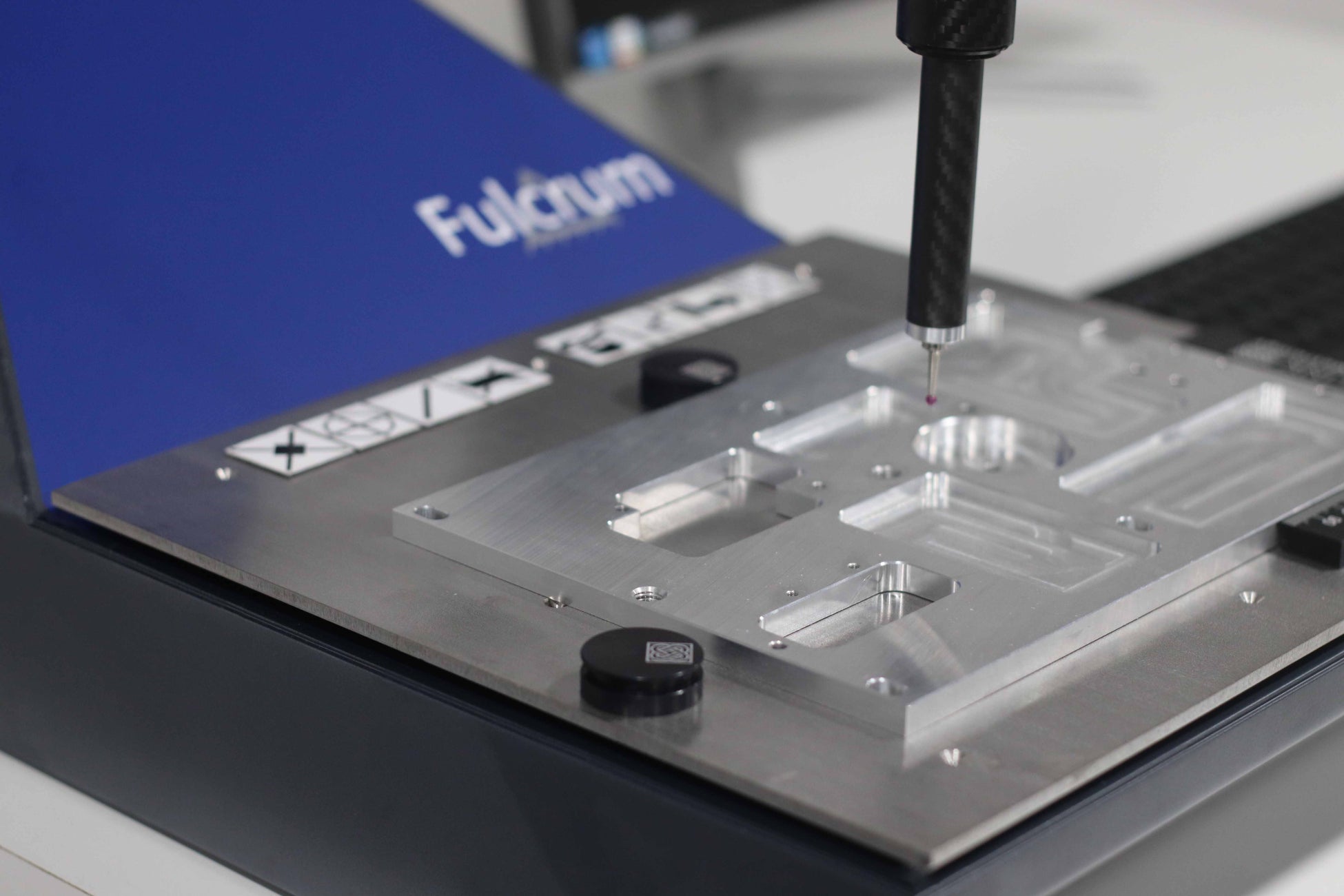

Fulcrum は革新的な手動 CMM です。3 つの回転軸設計を採用することで、スペース効率の高い卓上設計を実現し、作業現場の工作機械の近くで使用できます。

■片手で測定

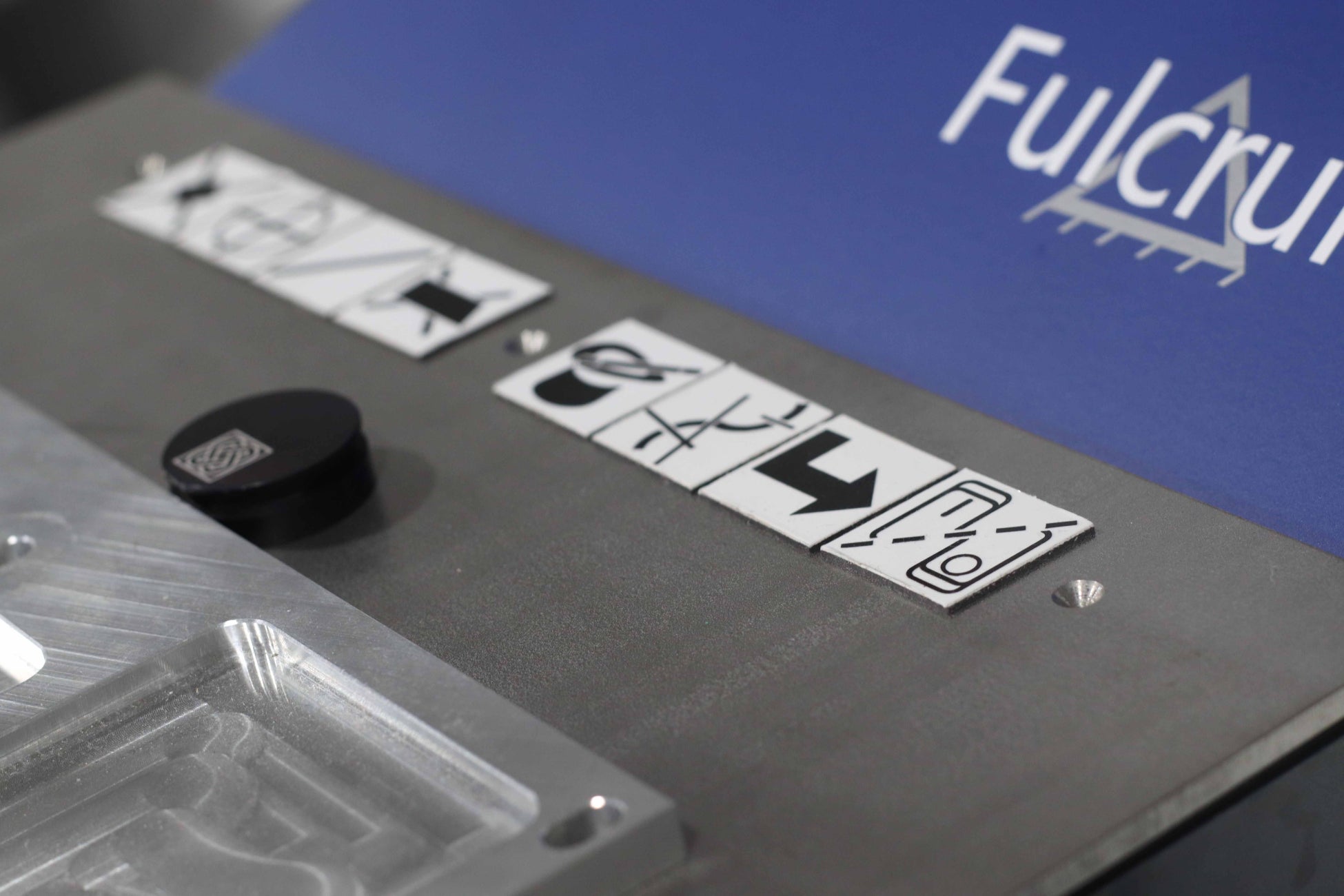

磁気ソフトメニューを使用すると、マウスを使用せずに機能をすばやく切り替えることができます。測定面のどこにでも配置できます。また、これらのソフトボタンを『Aberlink Mk4』ソフトウェアで任意の機能を実行するようにプログラムすることもできます。

■簡単に測定対象を固定

磁気固定具テンプレートを使用すると、すべてのポイントが正確に取得されることを確認して、部品をすばやく固定できます。

■測定用ソフトウェアも完備

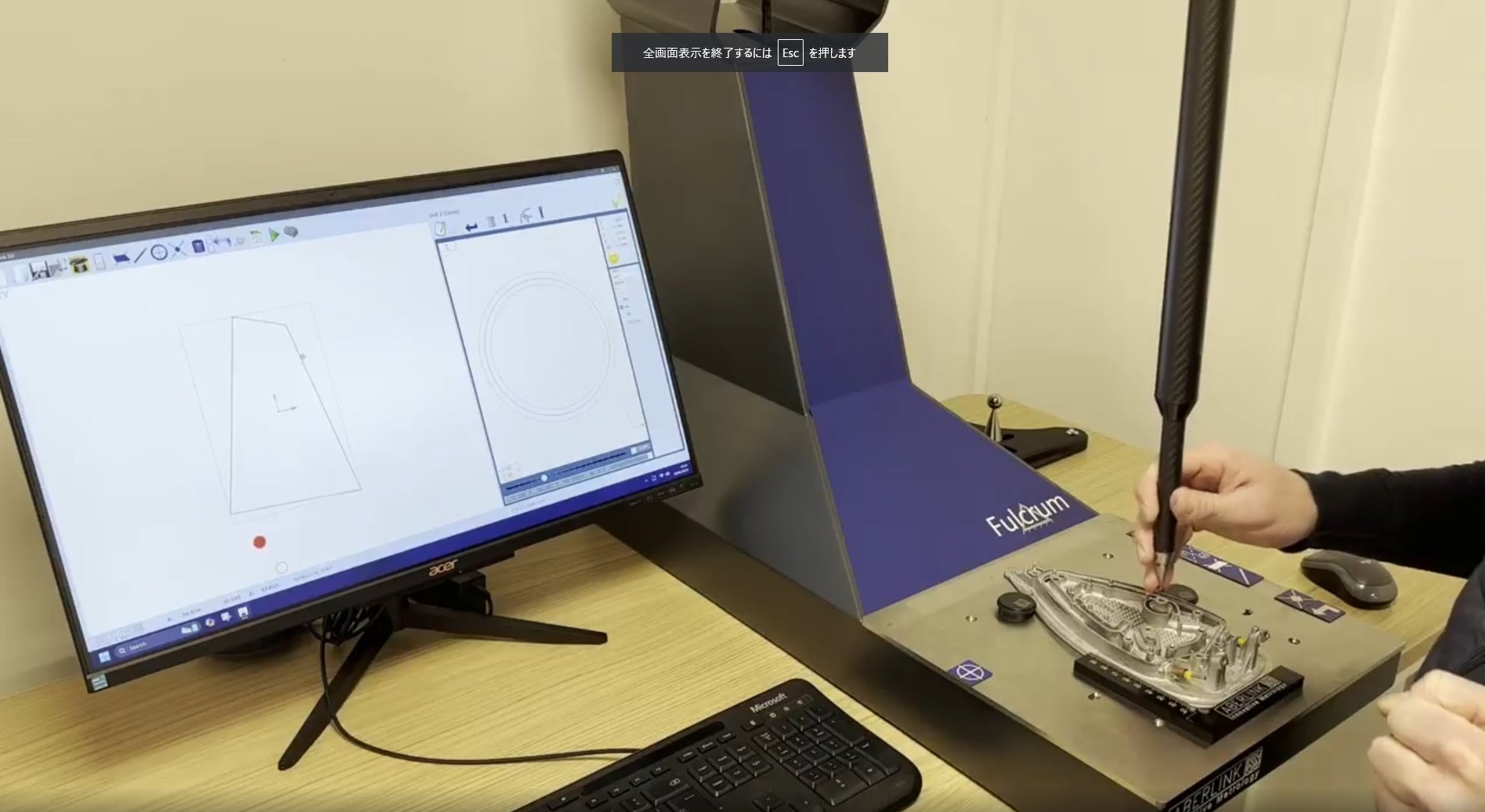

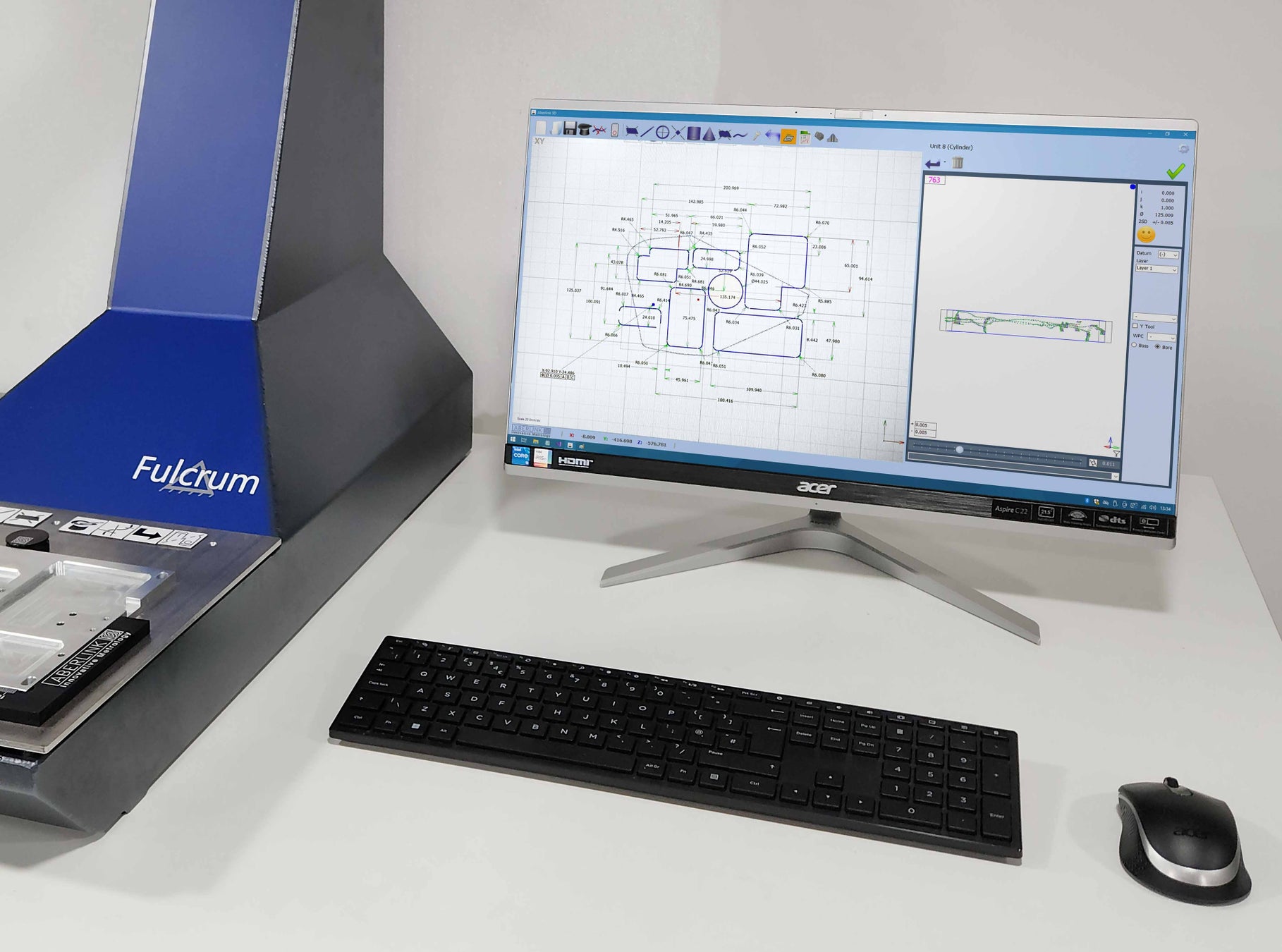

Fulcrum には、強力な『Aberlink Mk4 』ソフトウェアが付属しています。箱から出してすぐに測定できる Fulcrum は、生産ラインの根本的な問題を特定し、時間とコストを節約します。

■比類のない測定の自由度

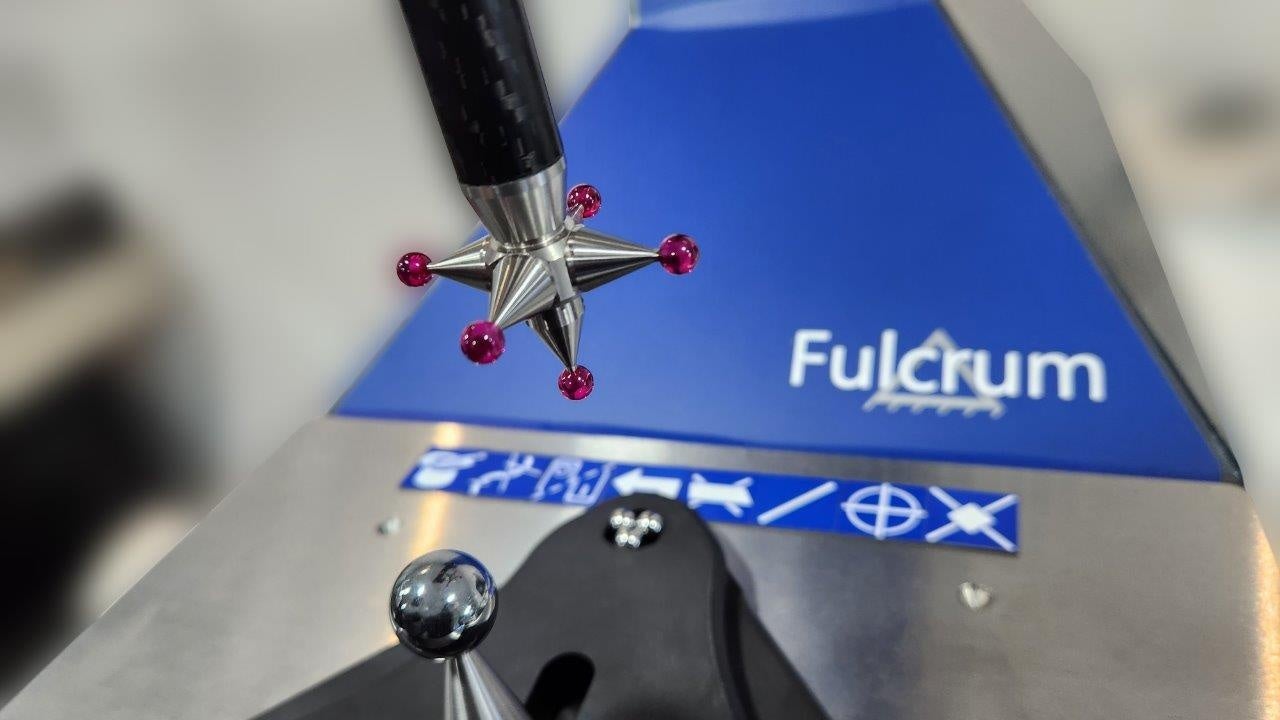

Fulcrum には、特注スタースタイラスキットがオプション設定されています。他社製品のスタースタイラスは剛性が不十分で、CMM の精度に影響を及ぼすことがありました。このスタイラスは、XZ または YZ 投影面で測定された側面の特徴に対する優れた計測性能とアクセス性を保証します。キットには、キャリブレーション基準器、3 mm スタースタイラス、および 6 mm スタースタイラスが含まれています。

本体サイズ	X：335　Y：830　Z：725　mm
軸移動量	X：280　Y：280　Z：150　mm ※
容積精度	(5.0 + L/1000)µm
解像度	1.15μrad
動作温度	5 - 45°C　（最適温度：18 - 22°C）

※ 使用可能容積が立方体ではないため、最小測定範囲が指定されています。
