「 ExactFlat 」が最新動画を公開、スニーカーのパターン設計の3次元化で、時間とコストを大幅短縮！

従来の2Dから3D設計手法に変えることで、設計期間が1/16、コストが1/5に削減！

株式会社システムクリエイト

2025年2月12日 16時18分

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、デジタルパターン展開ソフトウェア「ExactFlat」が、最新のWeb動画を公開したことをお知らせします。

同社ではウェビナーなど、定期的に動画を公開しており、ソフトウェアの操作や導入効果など、幅広くご紹介しています。

「XactFlat」とは、

3Dから2Dへのデジタルパターニングのエキスパート

自由曲面を持つ複雑な3D形状から『正確な平面』に展開し、型紙データを容易に作成することができるシステムです。複合的な自由曲面を持つような複雑な形状であっても、布や紙などシート状の素材に対し、正確に短時間で平面展開することが可能です。

人手により実測計測というアナログ手法による型紙作成までの工程を、デジタル化することで生産フローが革新され飛躍的に生産性の向上を図ることができます。
また、職人の経験値により判断されてきた微妙な素材ごとに異なる調整も、作業者のスキルに依存しない均一化された品質を維持することができます。

対応可能な主な対象物

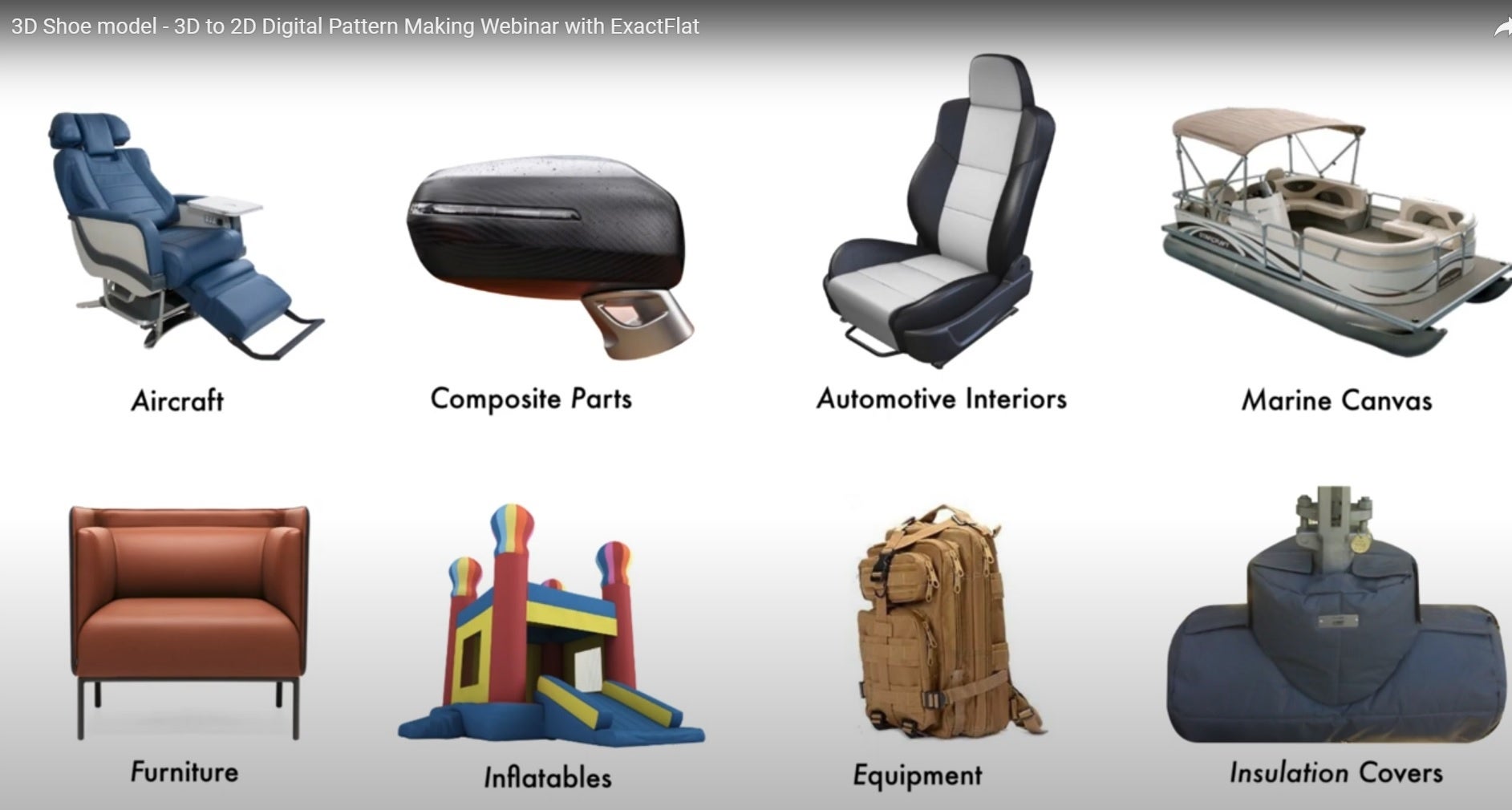

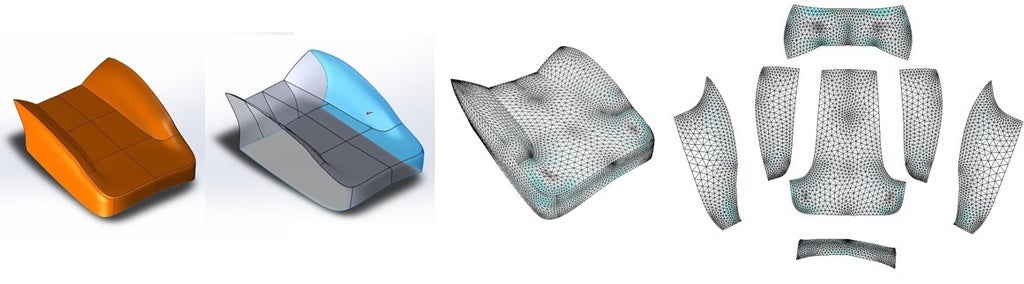

ExactFlat は、あらゆるタイプの表面形状で機能します。平面、曲面、さらには複雑な表面を持つ 3D CADモデルを正確に平坦化します。例えば、自動車のシート、アパレル、船舶用キャンバス、家具、塗装保護フィルムなどによく見られる複雑な曲面は、ExactFlat により簡単に平坦化されます。これは、しわや折り目を取り除き、ユーザーがターゲットの歪みを調整できる、2段階の3Dから2Dへの平坦化機能があるからです。

またExactFlat は、あらゆるタイプの素材で機能します。素材の特性を考慮した唯一の3Dから2Dへのフラット化ソフトウェアです。3Dから2D変換には、従来の織物、テクニカルテキスタイル、不織布、金属、複合材で機能します。

ExactFlat 3Dから2Dへのデジタルパターン作成は、あらゆるタイプの製品に使用でき、あらゆる形状や素材の3D CADモデルを平坦化できます。

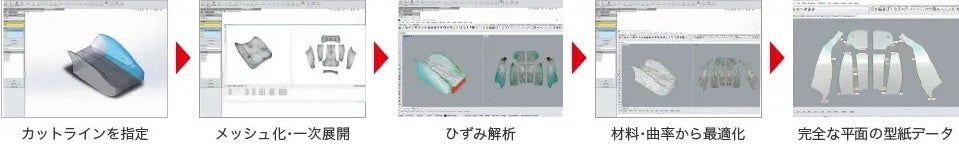

ExactFlat の大まかな作業工程

ウェビナー動画の概要

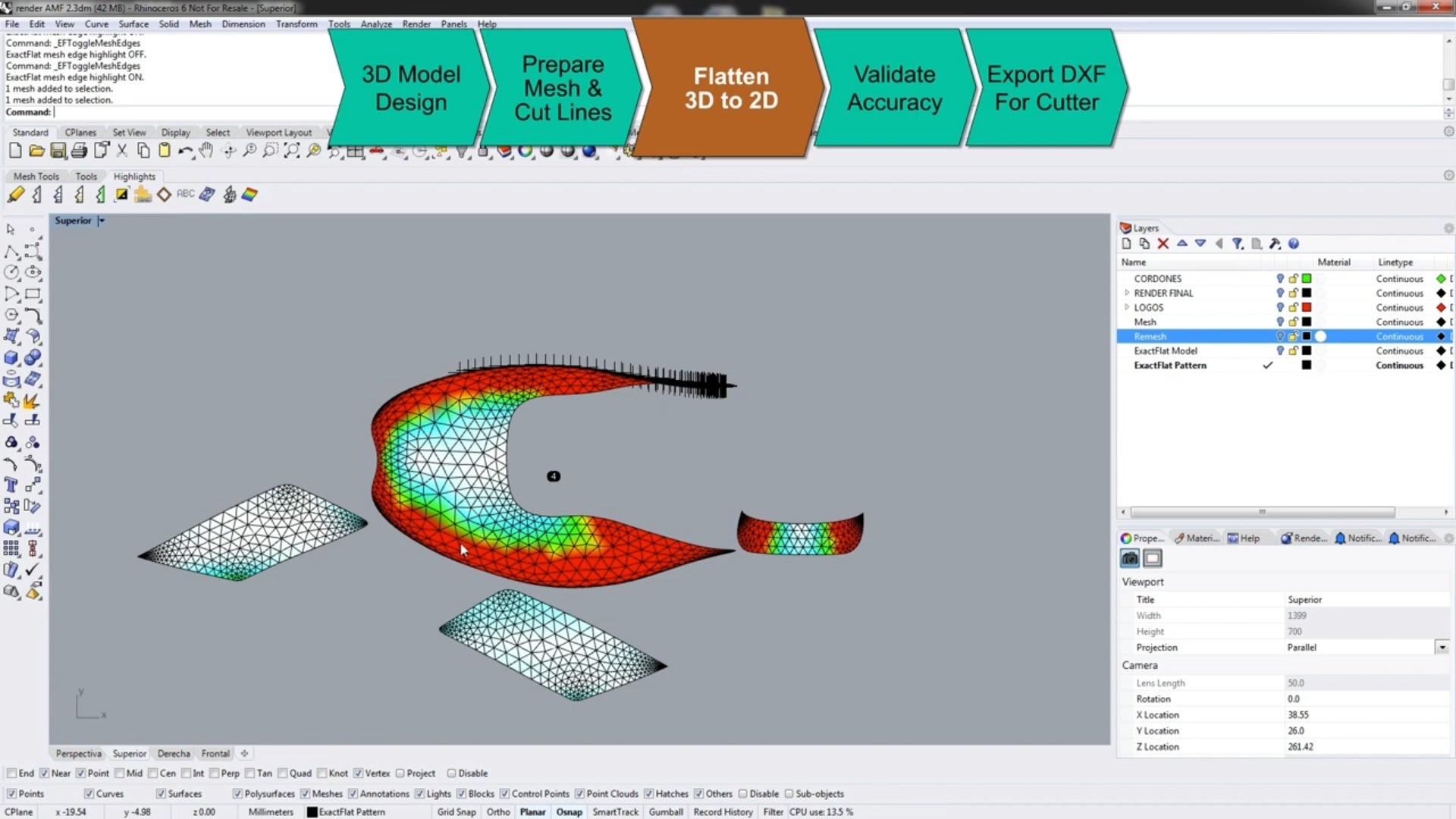

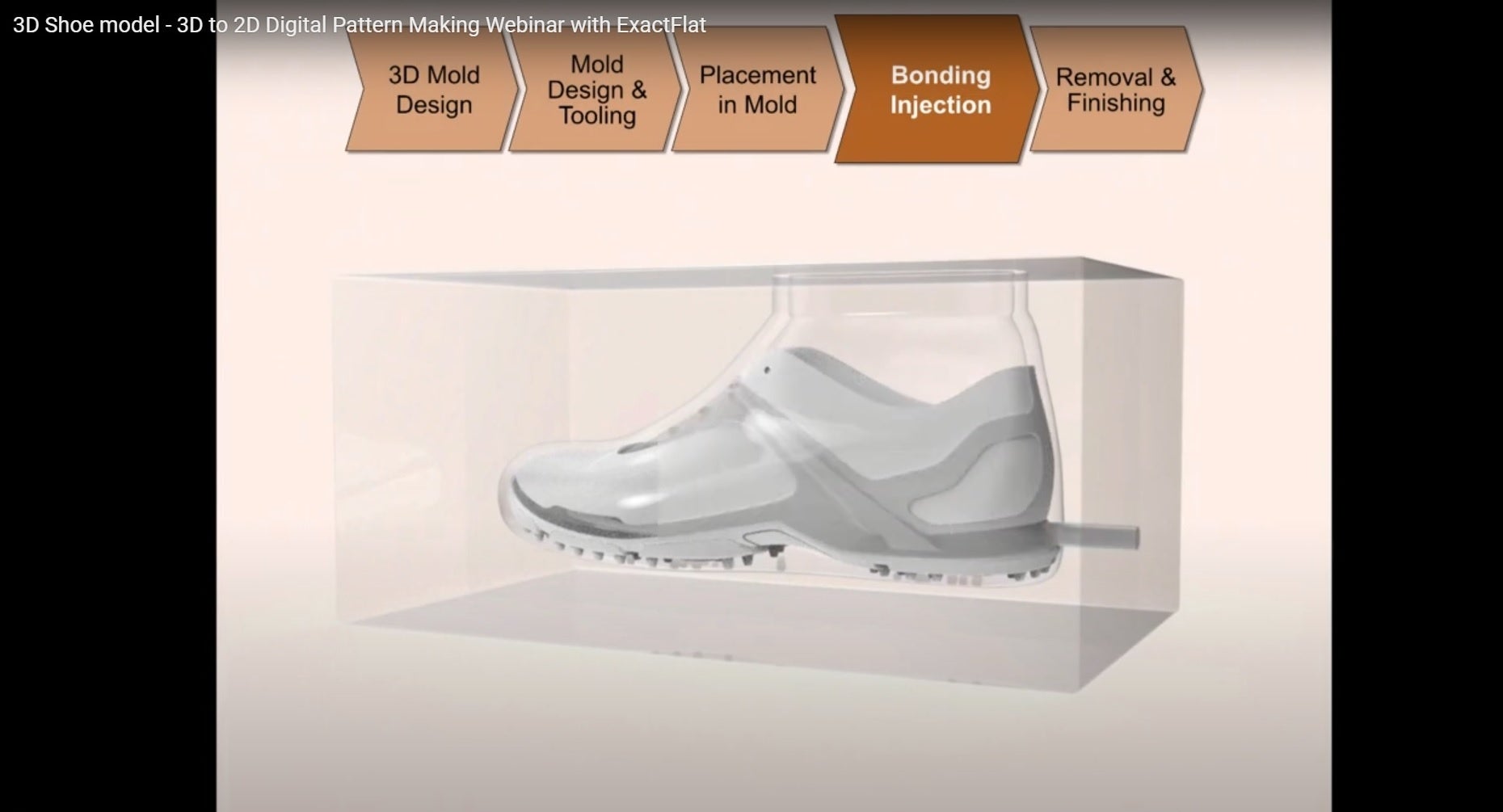

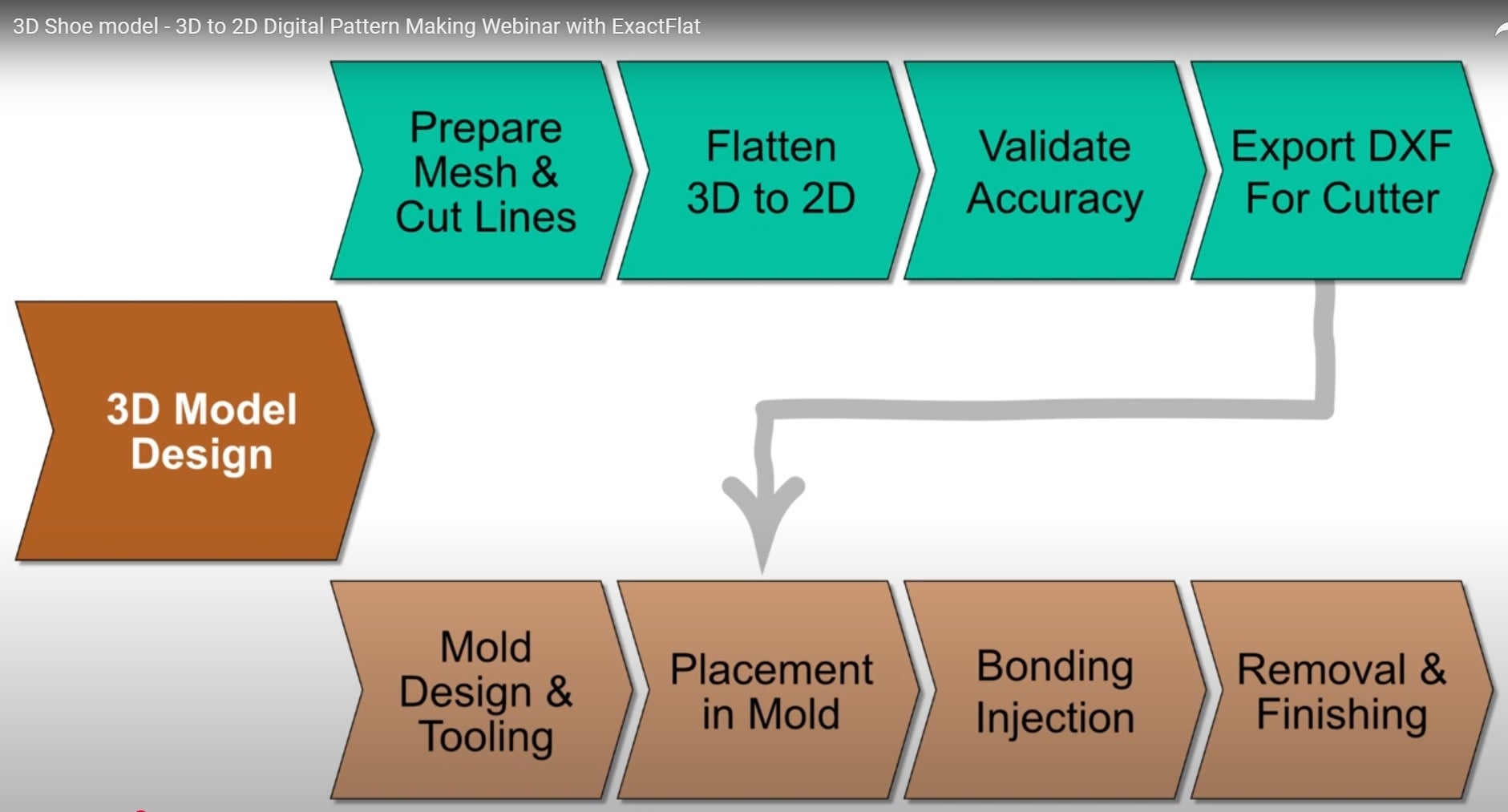

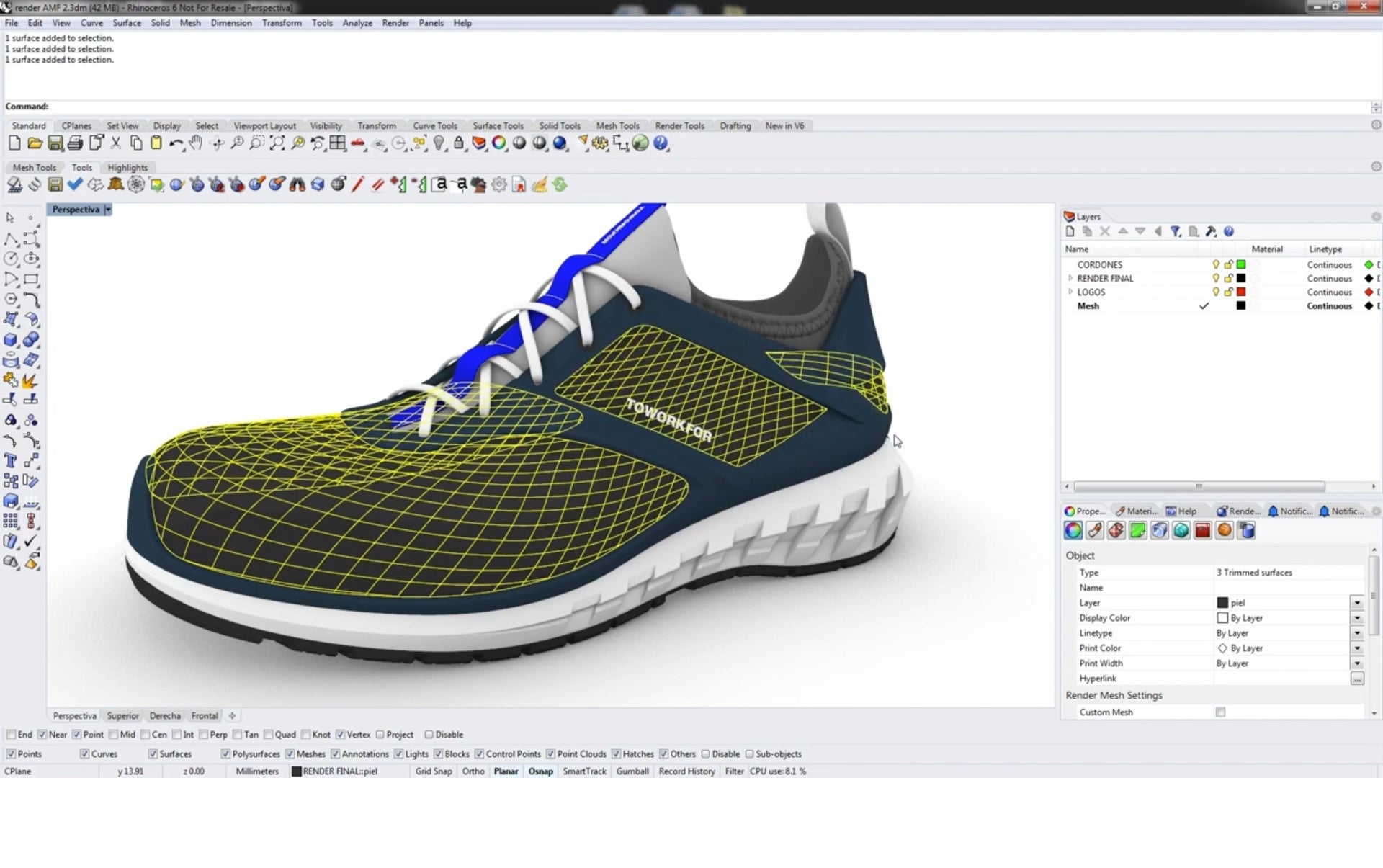

今回公開された動画は、Rhinocerosを使ってスニーカーの外張り布の3D設計から、ExactFlatでのパターン抽出の工程をフローチャートに沿って紹介されており、従来の2D設計と比べ、期間が約1/16に短縮、コストも1/5に削減され、費用対効果が、およそ8倍に拡張されました。

ExcatFlatのメリット

（１）ExactFlat は、3Dから2Dの縫製パターンまで100%デジタルプロセスを使用します。
（２）ExactFlat は、精度と汎用性が高いため、2Dよりも3Dの方が優れています。

（３）ExactFlat は、操作性が高く、どなたでも簡単にご利用頂けます。

（４）ExactFlat は、全てのタスクが統合されており、高速でエラーが発生しにくくなっています。

（５）ExactFlat は、上流の3Dスキャンと DXF対応のCNC カッターをサポートします。
