Geoｍagic Design X、船体のリバースエンジニアリング方法をYou-Tube動画で公開中！

株式会社システムクリエイト

2025年3月14日 16時44分

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、OQTON社（ベルギー）が「Geomagic Design X」のYou-Tube動画を公開したことを紹介致します。

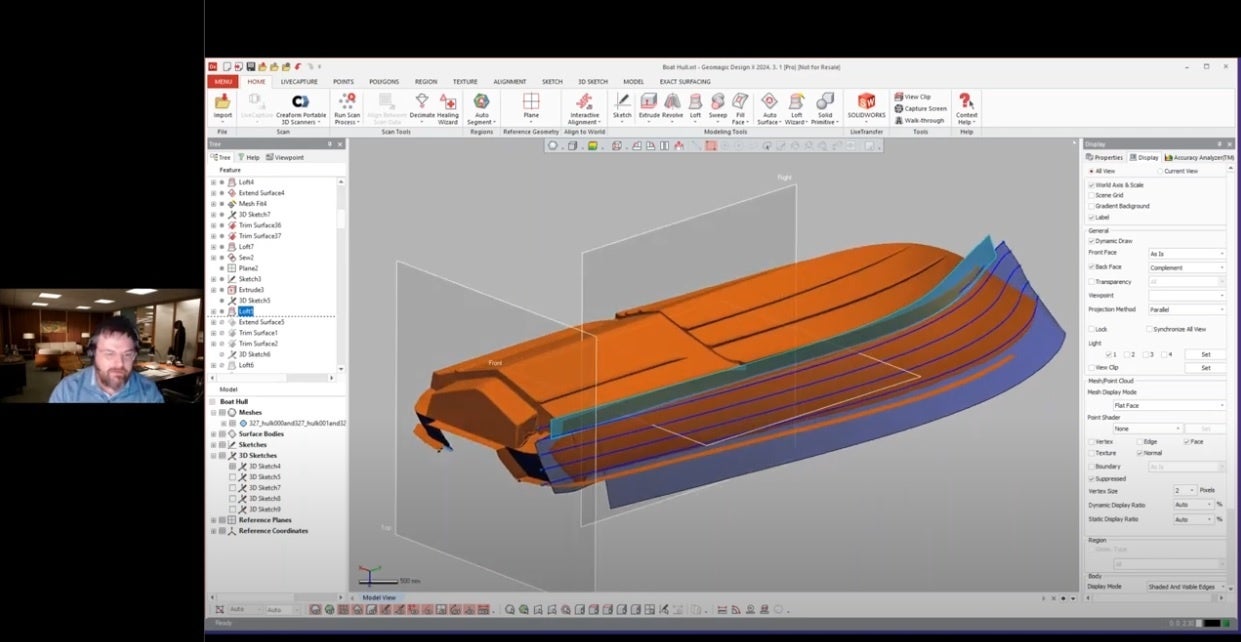

今回はボートの再製造の為、実物をスキャンし、メッシュ化からCADデータ出力の流れになっています。サーフェスを使い、主にロフトコマンドを駆使してオーソドックスなモデリング手法の紹介です。

ロフトコマンドは、造船業界から生まれた機能で、古くから船体のモデリングに用いられた点が紹介されています。最終的にパラメトリックCADデータとして、SolidworksやCreo、Inventor NXなどに出力するところで動画は終了しています。

動画の概要

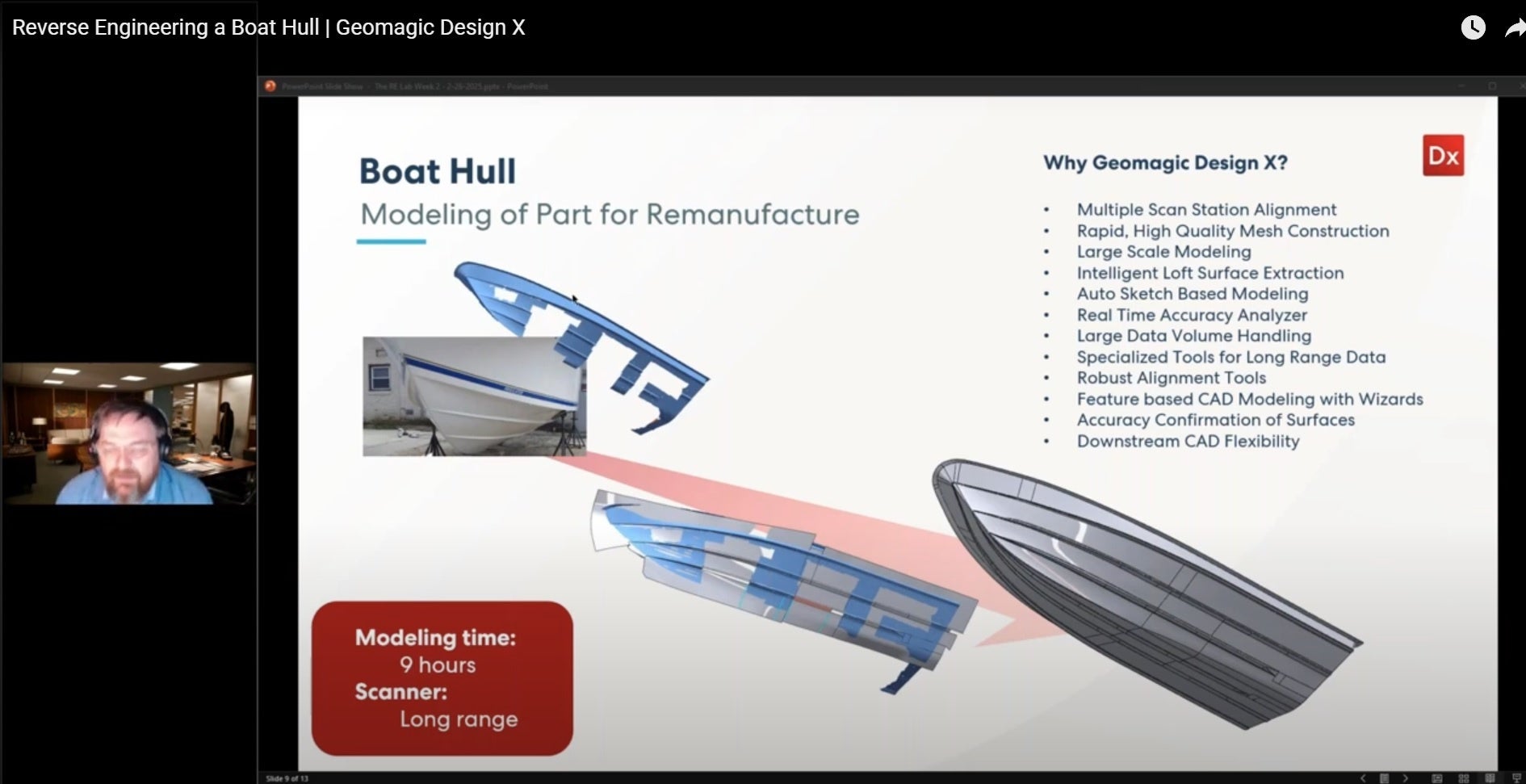

You-Tube動画では、まずスキャナーの選別から始まり、船のモデリングの歴史から、ロフトコマンドが船体モデリングの為に生まれたことを紹介し、ロフトで船体のほとんどを形作っていきます。

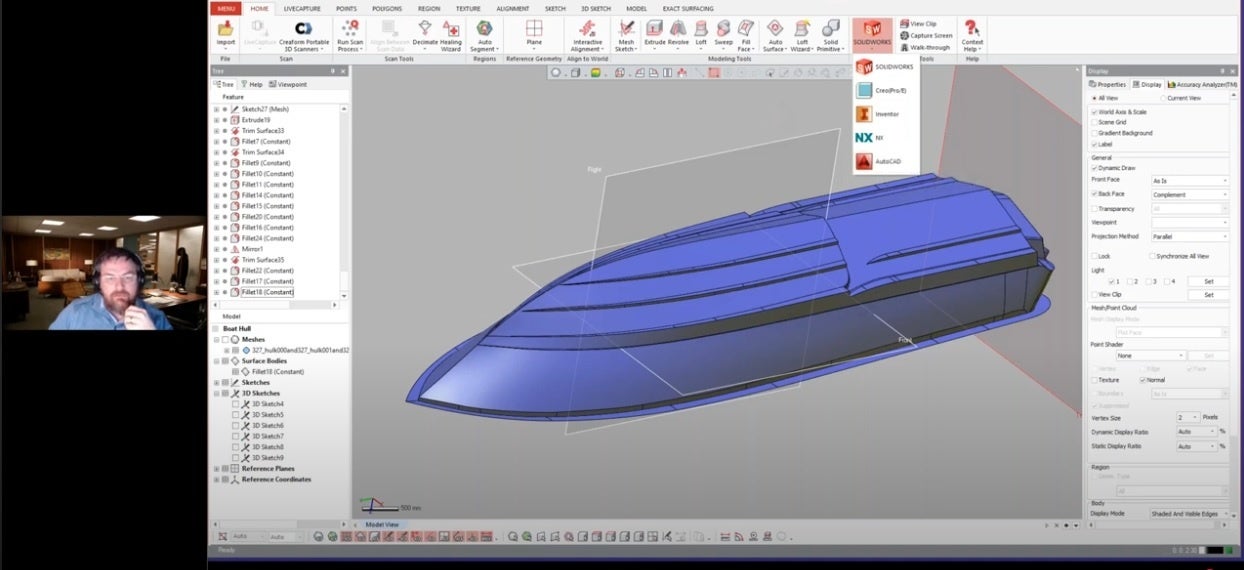

9時間余りでボートの形状を仕上げ、最終的に、SolidworksやCreo、InventorといったパラメトリックCADにデータを受け渡すところで終わっています。

You-Tube動画はこちらから

Geomagic Design X　とは？

3Dスキャンデータから効率的に設計

Geomagic DesignXは、3Dスキャナで取得した点群データやポリゴンデータから、精度の高いパラメトリック CAD モデルを作成することができる強力なツールです。3Dスキャンデータ処理と履歴ベースのCADを１つのソフト内に融合させているため、リバースモデリングしたデータを既存の設計プロセスにシームレスに統合することが可能です。正確かつスピーディに作成されたCADデータで、既存の製品から新しいビジネス価値を生み出すことを可能にします。

3Dスキャンデータから設計するための機能が充実

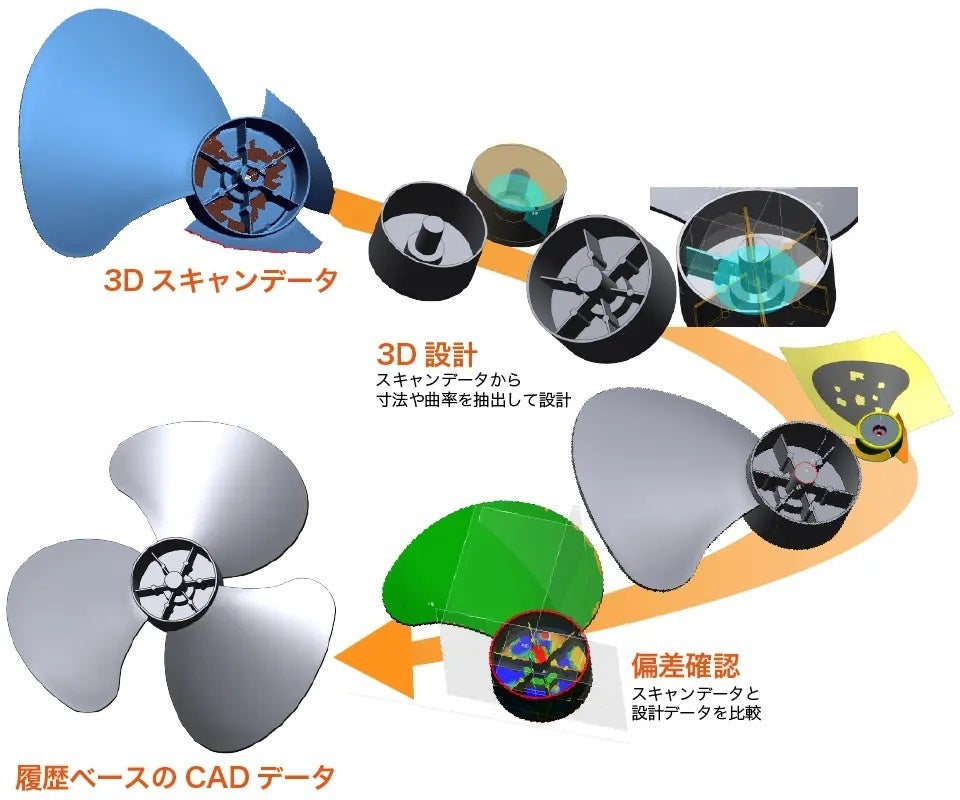

スキャンデータから平面や円柱、球、回転体などモデルを構成している形状の認識は勿論、3D設計

から、プロパティ計算、CADデータとの偏差確認、パラメトリックなCADデータ出力まで、様々な機能を提供します。

Design Xのお問合せはこちらへ
