アイチップス・テクノロジー、4K60Hz対応3×3 Cross Point Switch LSI IP00C251を開発

～高速シリアルインターフェイス信号の変換/複製/選択を実現～

映像の企画から制作、映像編集、配信・流通に至るまでを、グローバルにワンストップでお届けする株式会社 IMAGICA GROUP（本社：東京都港区、代表取締役社長：布施 信夫）のグループ会社で、映像・画像処理（解像度変換・メモリーコントローラ・画像圧縮伸張等）を中心とした汎用LSIの開発・設計・製造・販売を手掛ける、アイチップス・テクノロジー株式会社（本社：兵庫県尼崎市、代表取締役社長：柳井 明弘、以下「アイチップス・テクノロジー」）は、『高速シリアルインターフェイス信号の変換/複製/選択が可能な、4K60Hz対応3×3 Cross Point Switch LSI』(以下「IP00C251」)を開発、8月よりサンプル出荷を開始いたします。

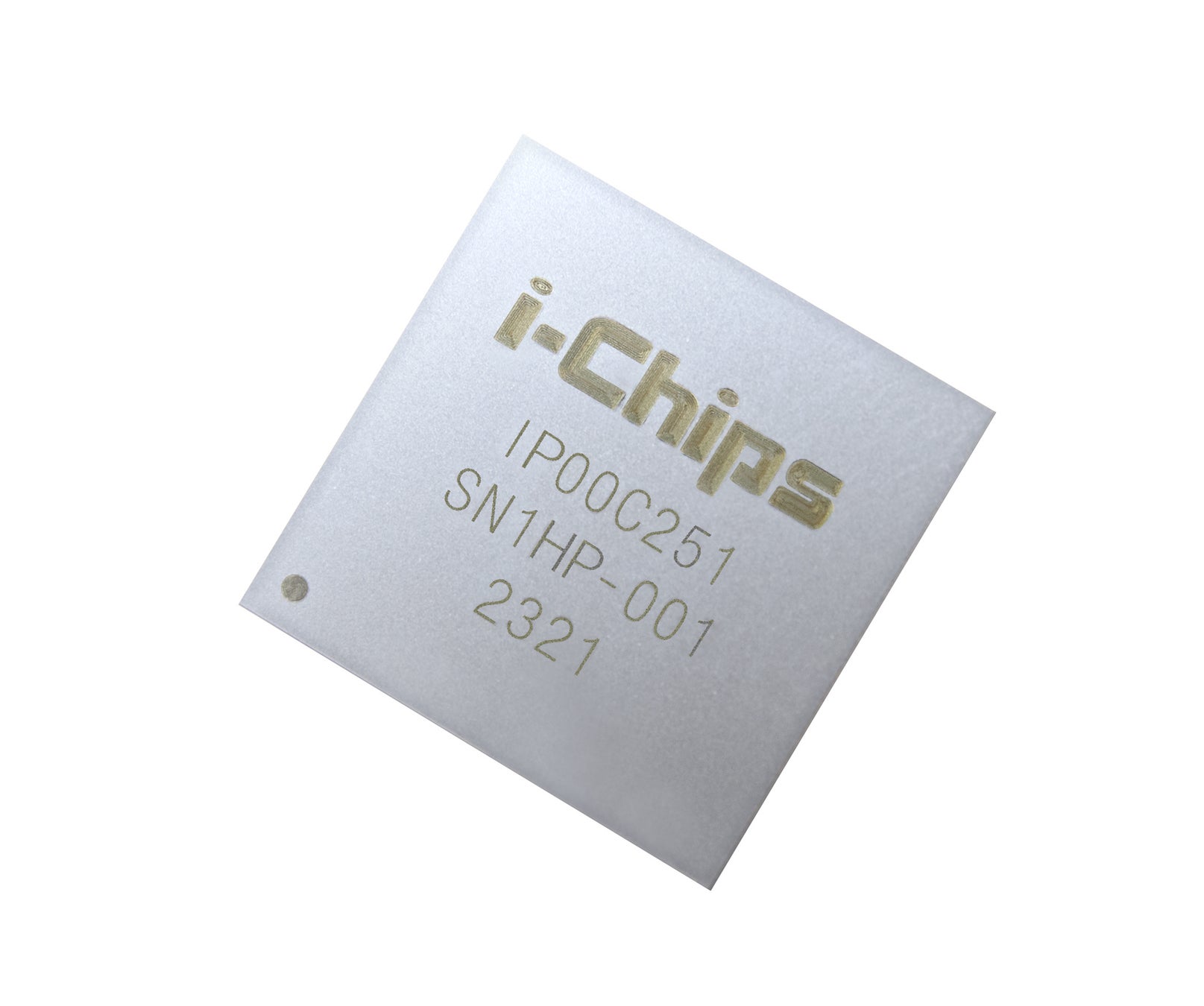

V-by-One®HS/LVDS信号の変換/複製/選択を容易に実現できる、4K60Hz対応3×3 Cross Point Switch LSI

・4K60Hz画像を1チップで最大3系統入出力可能

・160MHz High speed LVDS 4Linkにて4K60Hz画像入出力に対応

・4K60Hz画像の8×8等多入力多出力のシステムを構成可能

・8K画像のインターフェイス機能を搭載

複数の4K60Hz画像を扱う製品では複数の4K画像処理LSIやFPGAが必要とされます。

システム内でのチップ間の画像伝送には、高速シリアルインターフェイス(V-by-One®HS/LVDS)が使用されており、高度なシステムを構成する際、1つの画像信号を複数のチップに接続するため4K60Hz画像を複製、若しくは複数の4K60Hz画像から１つを選択する機会が多く発生します。

アイチップス・テクノロジーの『IP00C251』によって、このような4K60Hz画像の複製/選択が容易に実現可能となります。

また、Cross Point Switch機能を使用した高速シリアルインターフェイスのフォーマット変換によって、V-by-One®HS信号とLVDS信号との間の変換も可能です。

例えば、『IP00C251』をブリッジとして使用することで、V-by-One®HS信号に対応した高価なFPGAの代わりに、LVDS信号のみに対応したより安価なFPGAを使用することが可能になります。

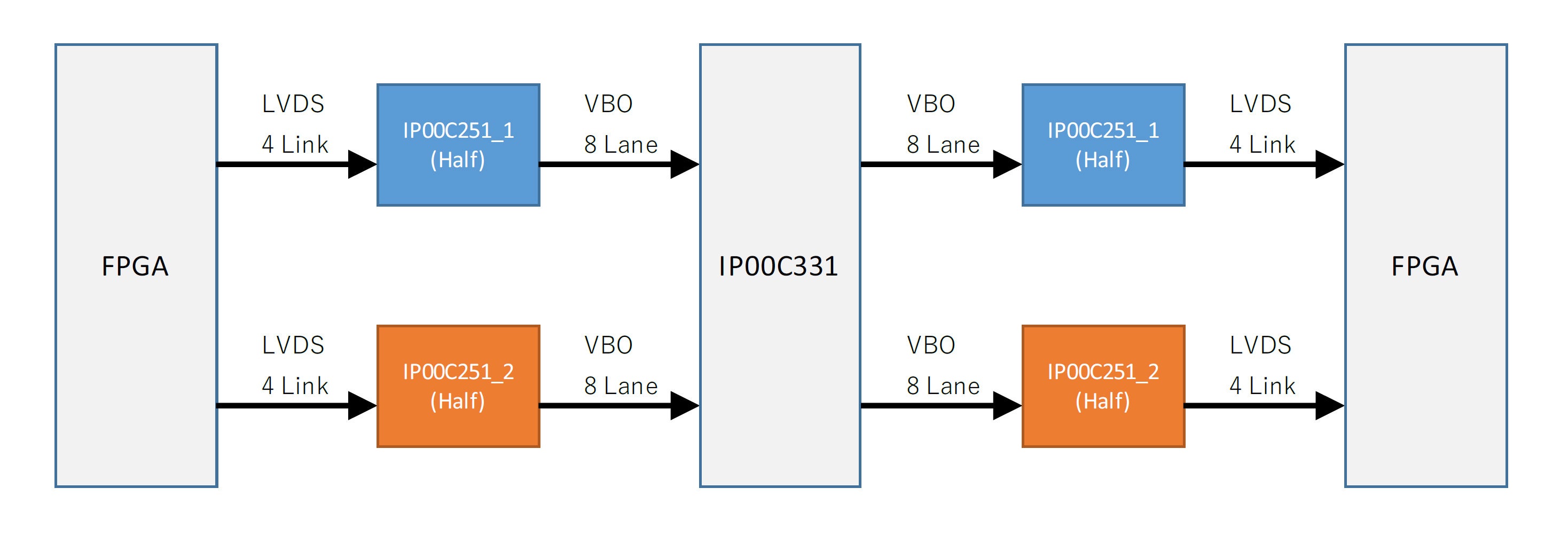

 さらに、複数の『IP00C251』を使用することで、4K60Hz画像の8×8等多入力・多出力のシステムの構築や、8K画像において必要な2サンプルインターリーブ信号から4短冊信号への変換が可能となります。

・参考価格：USD17.00-（1K 個受注時）

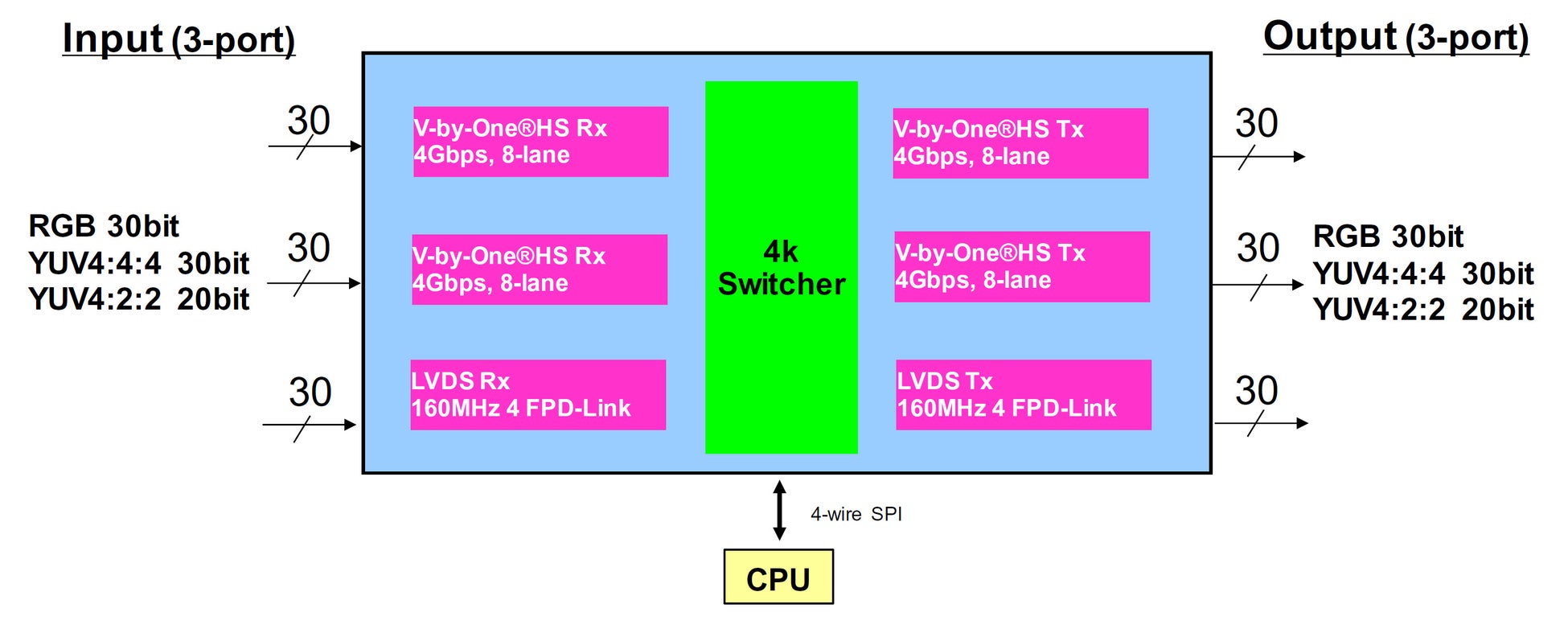

• ブロック図

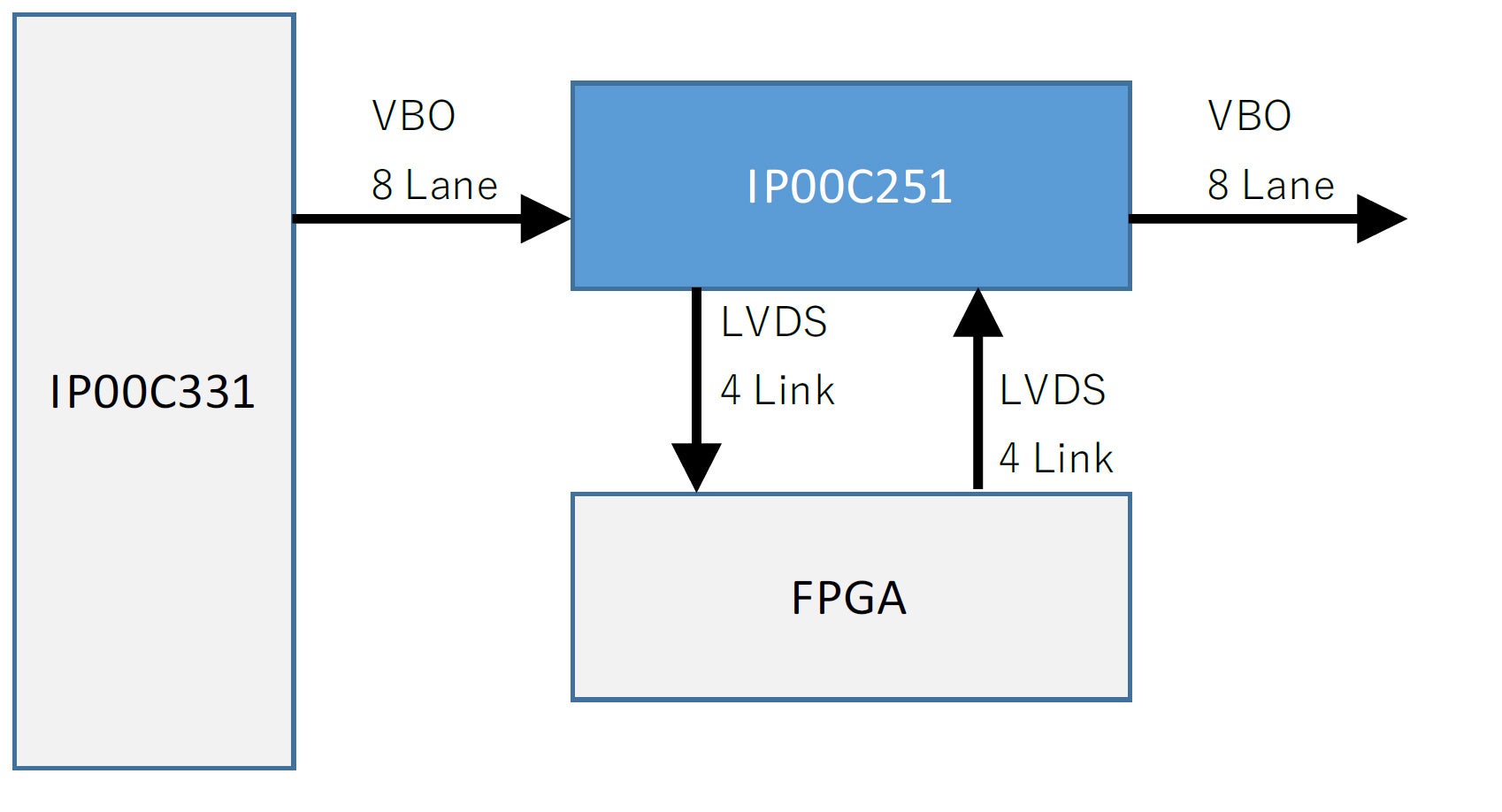

• 適用例(IP00C331とFPGAのインターフェイス)

※「V-by-One®HS」はザインエレクトロニクス株式会社の登録商標です。

• IP00C251の特長

画像入出力（4K60Hz　3系統）	・ RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit 　@V-by-One®HS  4Gbps, 8 lane  2系統 　@LVDS (160MHz x 4 FPD-LINK) 1系統 ・4K60Hz画像を最大3系統入出力可能 ・4K60Hz画像の3×3 Cross Point機能を搭載
入出力画像サイズ	・水平同期信号間隔：16,384画素 ・水平画像有効領域： 2,176画素
Genlock	3系統
水平縮小機能	・6シンボル補間フィルタ搭載（10bit/Pix） ・係数ROM内蔵（64set） ・333Mpix/sec 4-ch, 4K60Hzを2画面処理可能
画像補正機能	・左右反転 ・オーバーレイ ・アルファブレンド ・クロマキー処理
CPU　I/F	4線シリアル
電源電圧	3.3V/2.5V/1.1V　3電源
パッケージ	385ピンプラスチック BGA、ボールピッチ 0.8mm、19mmx19mm

当社グループは引き続き、グループの持つクリエイティビティとテクノロジーで、「世界の人々に“驚きと感動”を与える映像コミュニケーショングループ」を目指してまいります。
