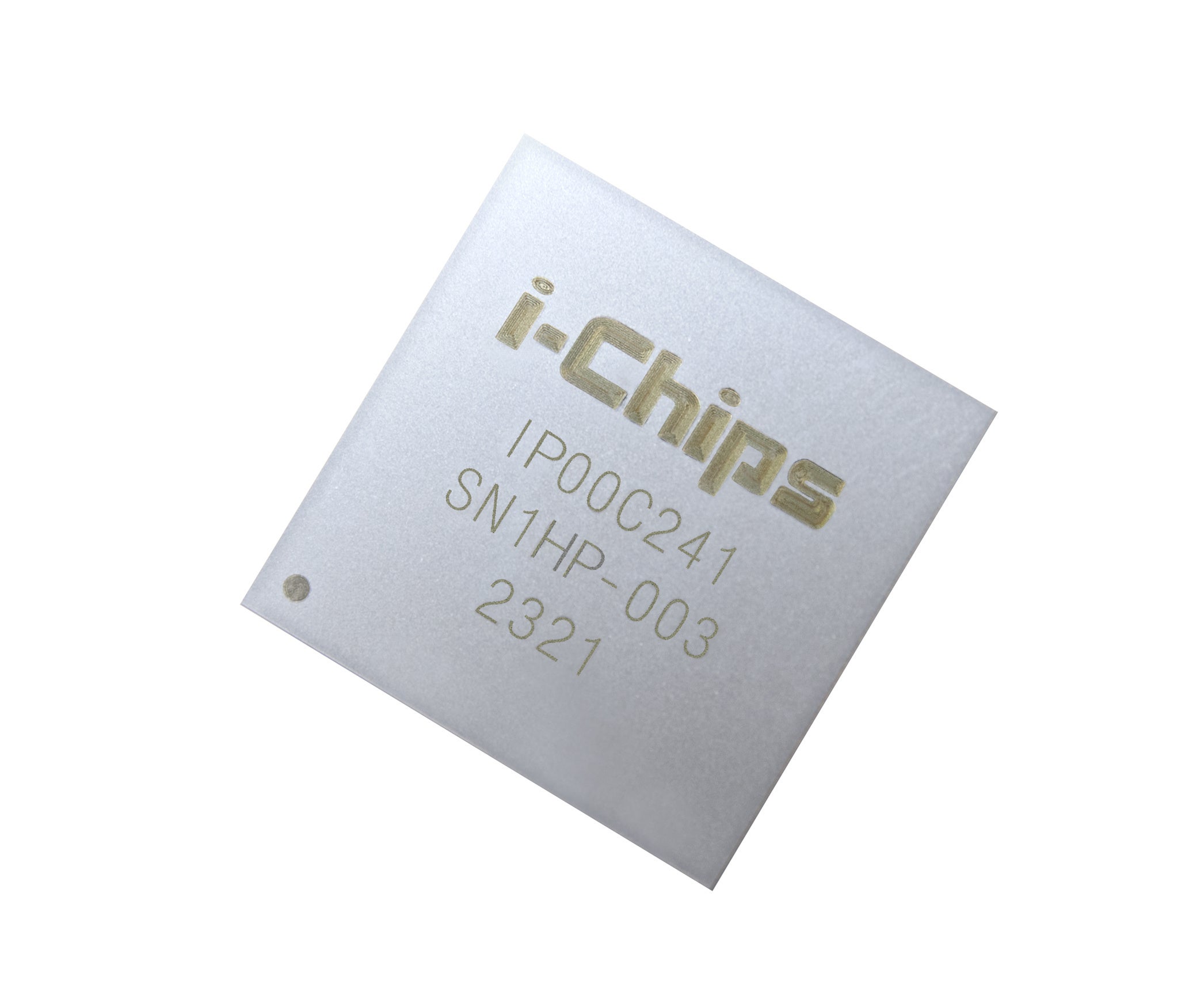

アイチップス・テクノロジー、4K60Hz対応メモリレススケーラ解像度変換LSI IP00C241を開発

～フレームメモリレスで4K対応の拡大/縮小を実現～

IMAGICA GROUP

2023年8月21日 10時00分

映像の企画から制作、映像編集、配信・流通に至るまでを、グローバルにワンストップでお届けする株式会社 IMAGICA GROUP（本社：東京都港区、代表取締役社長：布施信夫）のグループ会社で、映像・画像処理（解像度変換・メモリーコントローラ・画像圧縮伸張等）を中心とした汎用LSIの開発・設計・製造・販売を手掛ける、アイチップス・テクノロジー株式会社（本社：兵庫県尼崎市、代表取締役社長：柳井明弘、以下「アイチップス・テクノロジー」）は、『フレームメモリレスで4K対応の解像度変換が可能な4K60Hz対応メモリレススケーラ LSI』（以下「IP00C241」）を開発、本日よりサンプル出荷を開始いたします。

・4K60Hz対応の拡大/縮小回路を１系統内蔵

・高速シリアルインターフェイス(V-by-One®HS/LVDS)を入出力に採用

・160MHz High speed LVDS 4Linkにて4K60Hz画像入出力に対応

・OSD表示が可能なシリアルフラッシュインターフェイスを内蔵

・HDRや3DLUT機能を内蔵、製品の高品位化を容易に実現可能

4K60Hz画像の拡大/縮小を実施する場合、フレームメモリを含む大きなシステムが必要です。

しかし、アイチップス・テクノロジーの『IP00C241』を使用することで、フレームメモリ無しでも拡大/縮小を実施することが可能となります。

『IP00C241』は高速シリアルインターフェイス(V-by-One®HS/LVDS)を採用しているため、既存のシステム（モニター、プロジェクター等）への追加が容易に実現可能となり、開発期間を大幅に短縮することができます。

また、シリアルフラッシュインターフェイスを使用することで、OSD画面を構成することが可能です。

HDR規格(PQ及びHLGの両規格)に準拠しており、最先端の高品位製品の開発にも使用可能です。

さらに、アイチップス・テクノロジー製品『IP00C251』とのセット使いにより、容易に8Kへの対応が可能となります。

・参考価格：USD17.00-（1K 個受注時）

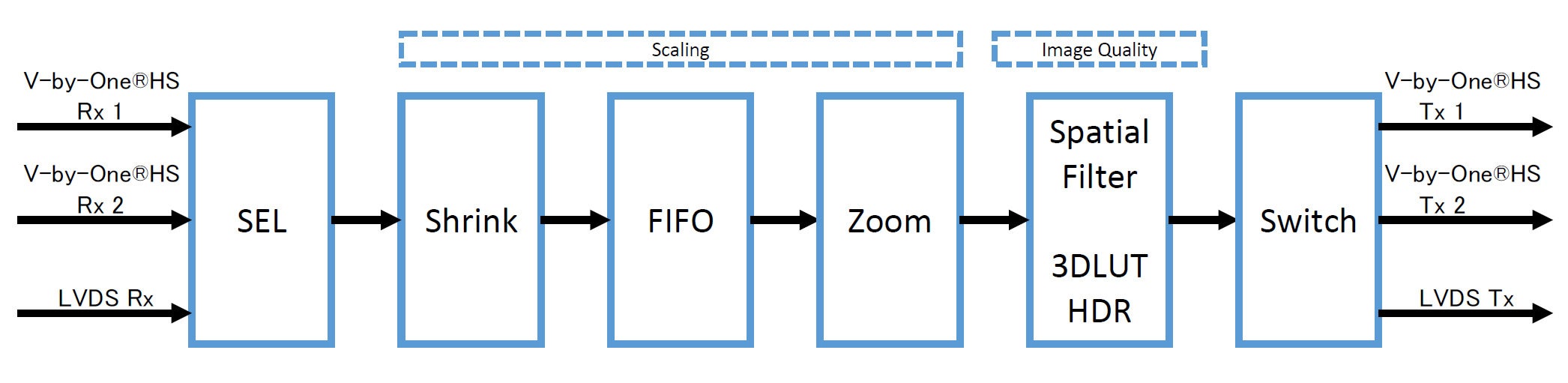

ブロック図

適用例

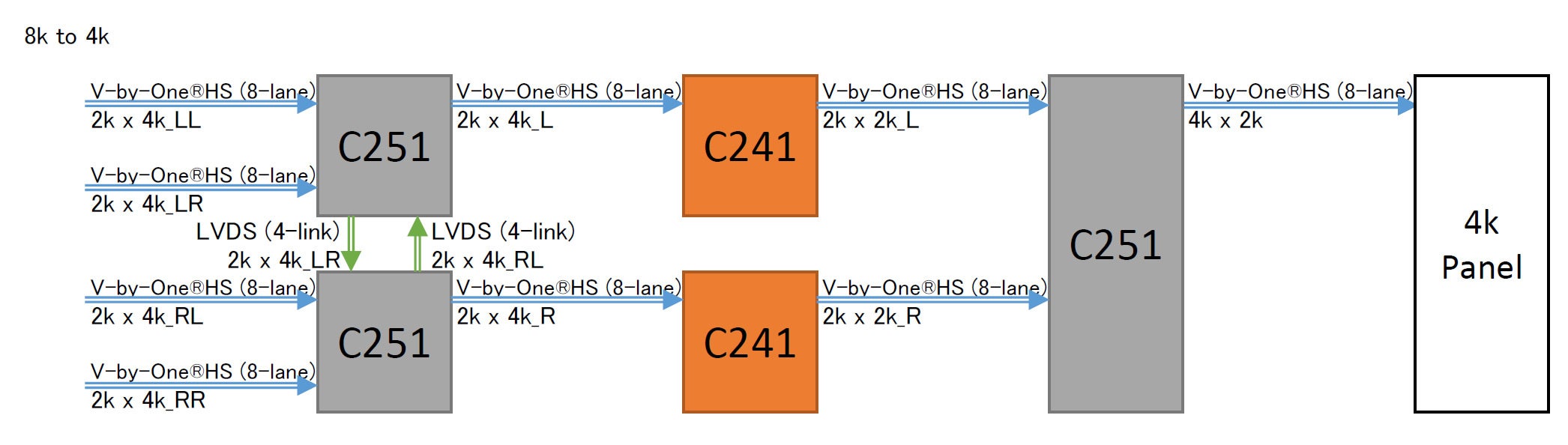

【8K to 4K】

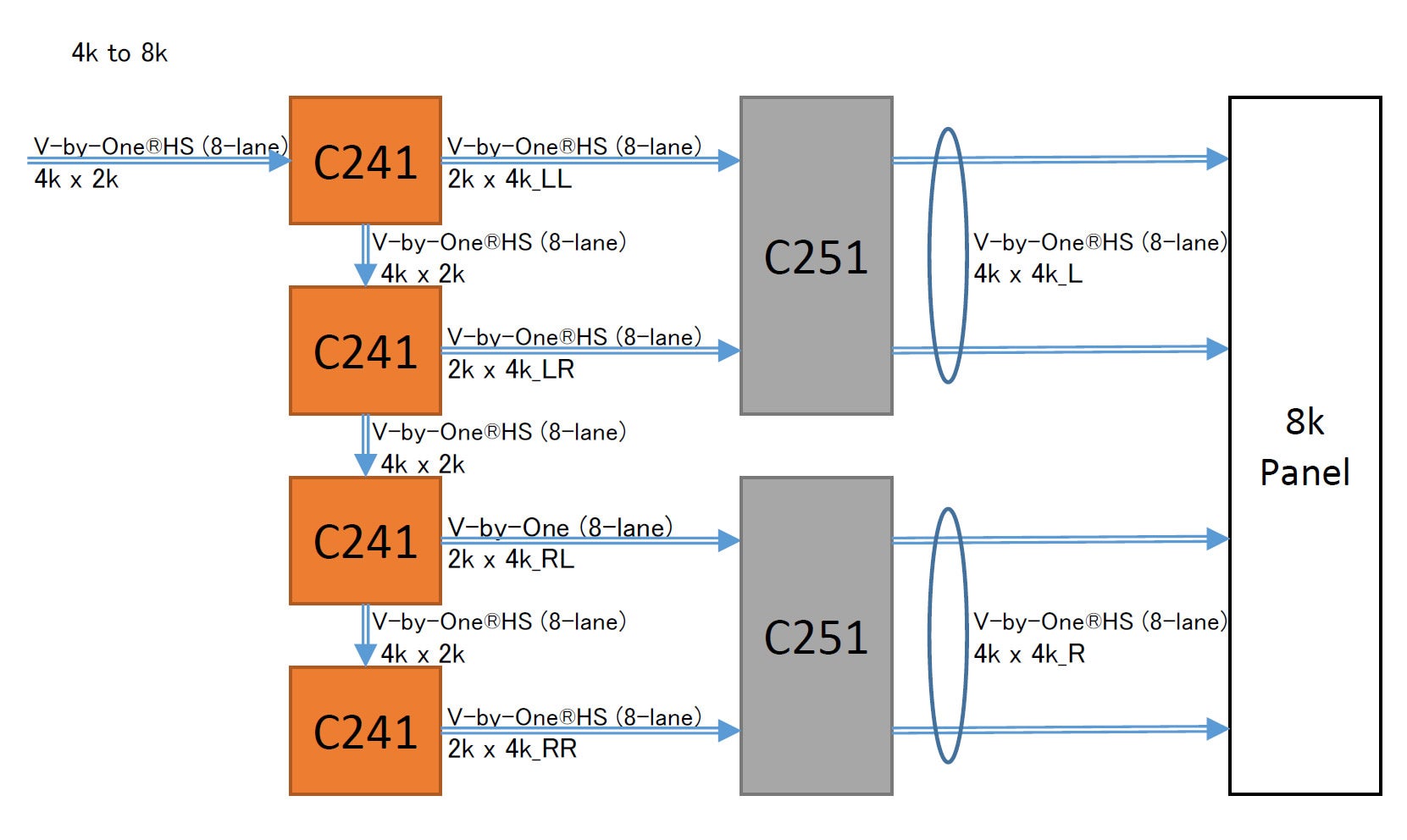

【4K to 8K】

※「V-by-One®HS」はザインエレクトロニクス株式会社の登録商標です。

IP00C241の特長

画像入出力（4K60Hz　3系統）	・RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit 　@V-by-One®HS 4Gbps, 8 lane 2系統　　@LVDS (160MHz x 4 FPD-LINK) 1系統・最大4K60Hz画像1系統入出力(入力3系統、出力3系統から任意の経路を選択)
入出力画像サイズ	・水平同期信号間隔：16,384画素・水平画像有効領域： 2,176画素
フレームロック	Genlock対応
解像度変換機能	・拡大/縮小　6シンボル補間フィルタ搭載・係数ROM内蔵（64set）・333Mpix/sec 2ch, 4K60Hzを１画面処理可能
画質調整機能	・カラーマネージメント（フルカラーガンマ）・3DLUT(17x17x17) ・ユニフォーミティ補正（ドット毎補正機能有り）・Bias/Gain/Gamma補正・エッジ強調（空間フィルタ）・誤差拡散（12→10，10→8）
ビットマップ OSD	・Font用(2色), Graphic用(256色) 及び背景用(最大64K色)の3種を同時表示可能・透過色(最大4色) ・背景用OSD拡大(任意倍率、2シンボル)
HDR規格	SMPTE ST2084(PQ HDR10方式) 及びHLG方式準拠 (RGB個別10bit対応)
CPUインターフェイス	4線シリアル
電源電圧	3.3V/2.5V/1.1V　3電源
パッケージ	385ピンプラスチック BGA、ボールピッチ 0.8mm，19mmx19mm
