【φ22mmの超小型ボディで最大15,840°（44回転）を検出】角度センサ「MZ1-2200」にRatiometric対応モデルが新登場！

国内唯一の正規代理店・株式会社ビー・アンド・プラスが、NOVOTECHNIK社の新製品を販売開始！

株式会社ビー・アンド・プラス

2026年8月10日 14時30分

株式会社ビー・アンド・プラス（本社：埼玉県比企郡小川町）は、国内唯一の正規代理店として取り扱うドイツ・NOVOTECHNIK社の超小型マルチターン角度センサ「MZ1-2200」シリーズに、新たに5V電源対応のアナログRatiometric（レシオメトリック）出力モデルが追加されたことをお知らせします。

MZ1-2200は、φ22mmのコンパクトボディに、電源OFF時でも位置情報を保持できる「True Power-On Multi-turn機能」を搭載したブラシレス（磁気式）多回転角度センサです。装置の再起動後も基準復帰することなく位置検出が可能です。さらに、小型設計により限られたスペースにも設置しやすく、産業機械や自動化設備など、省スペース性と多回転検出が求められる用途で活用されています。

今回追加されたRatiometric出力対応モデルは、既存のアナログ入力機器との親和性が高く、ポテンショメータからの置き換えや新規装置への組み込みなど、より幅広い用途に対応します。

主な仕様

項目　　　　　内容

電源電圧　　　5V

出力　　　　　Ub（電源電圧）に対するレシオメトリック出力

　　　　　　　5～95% [0.25～4.75 V] または 10～90% [0.5～4.5 V] から選択可能

測定範囲　　　44回転（15,840°）

分解能　　　　16bit / 回転

直線性　　　　0.4％ FS（1回転）～0.13% FS（44回転）

繰返し精度　　0.5°

温度誤差　　　0.25％ FS　　　　　　　　　　　　　　　　　　　　　■NEW！■

インターフェース　　CANopen、CAN SAE J1939、IO-link、Ratiometric（レシオメトリック）

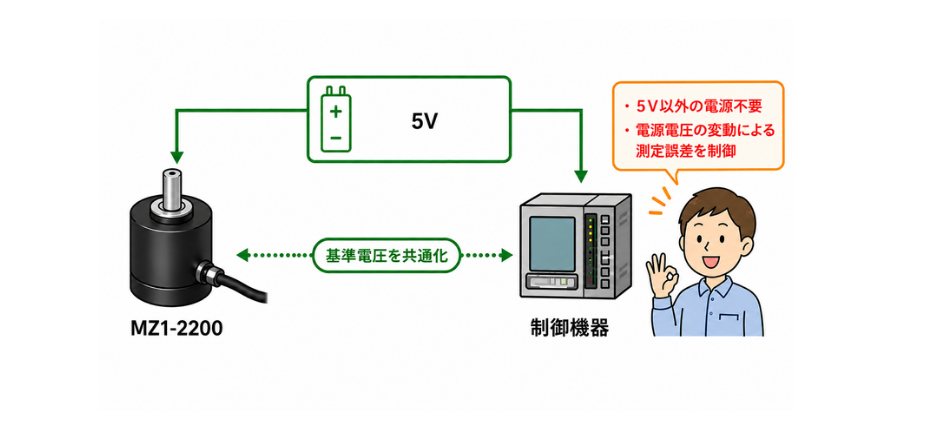

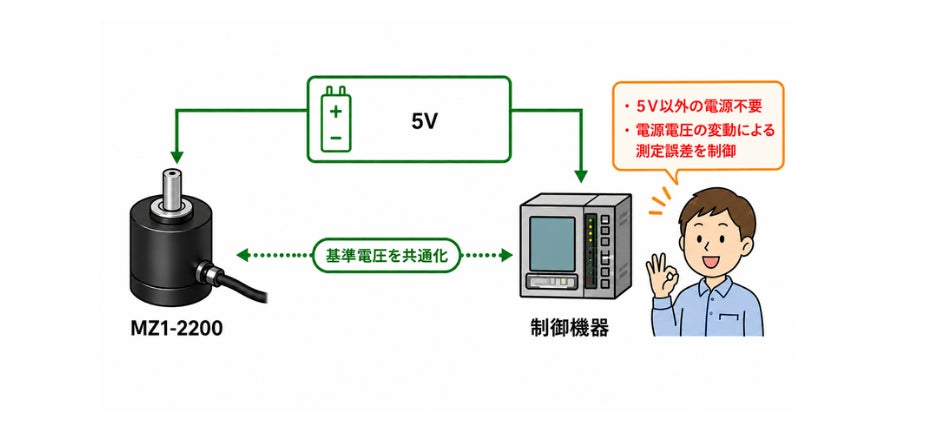

Ratiometric（レシオメトリック）対応モデルでできること

センサ電源と制御機器の基準電圧を共通化することで、電源電圧の変動による測定誤差を抑え、安定した角度検出を実現します。センサ用の専用電源を用意する必要がない為、コスト削減にもつながります。また、既存のアナログ入力機器との親和性が高く、ポテンショメータからの置き換えや新規装置への組み込みなど、より幅広い用途に対応します。

想定用途例

産業機械や自動化設備における位置検出に適しています。特に、省スペース性と多回転検出が求められる用途で活用できます。

　・アクチュエータ
　・産業車両、物流機器
　・モータースポーツ
　・サービスロボット
　・バルブ開度検出
　・シート位置調整
　・ドア/ゲート駆動
　・制御ユニット
　・リフティングテーブル　など

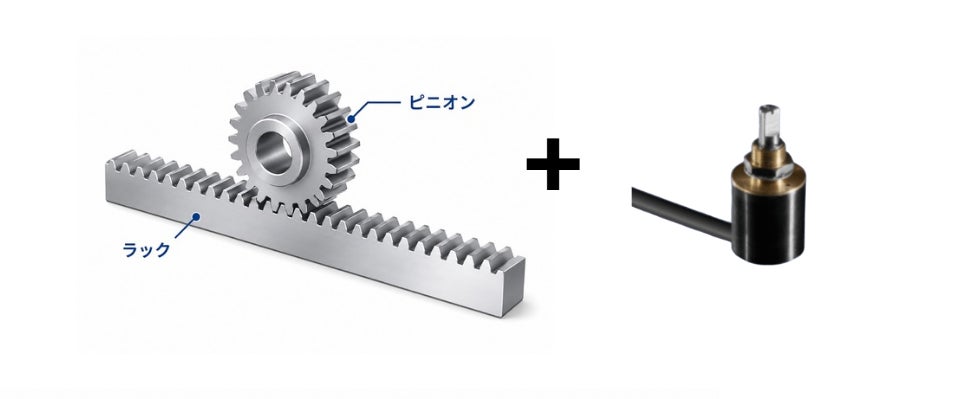

直線方向の位置検知にも活用可能

高い位置精度を必要としない用途では、リニアスケールを「ラック＆ピニオン＋MZ1-2200（多回転角度センサ）」方式に置き換えることで、検出機構の省スペース化も期待できます。

詳細ページはこちらより

【Novotechnik】角度センサーのアプリケーション動画です。農機や建機など屋外で使用するセンサには、耐環境性を求められますが、Novotechnikの角度センサは、埃・水や油に強く、-40℃～＋120℃などの広い温度範囲に対応した製品ラインナップを揃えています。
