アンリツ、EVバッテリ評価向け「Power HILプラットフォームソフトウェア」を販売開始
～電源をシミュレーション・モデルで制御し、電力エミュレーションの高度化を実現～
アンリツ株式会社（社長 濱田 宏一）は、EV用バッテリの充電・走行模擬を包括し、試験条件の設定から試験実行、モニタリング、データ分析までを一元管理する「Power HILプラットフォームソフトウェア」の販売を開始しました。
本ソリューションは、試験条件の設定、試験実行、モニタリング、データ分析を行う「Power HILプラットフォームソフトウェア」と、dSPACE製HILシミュレータ「SCALEXIO」から株式会社高砂製作所製の双方向直流電源「RZ-X2シリーズ」を制御する電源制御モデルで構成されます。
充電時や走行時の電力挙動を試験ベンチ上で再現し、EVバッテリ開発における評価工数の削減や開発期間の短縮に貢献します。
開発の背景
EVバッテリの開発では、航続距離、充電性能、安全性、耐久性など、多岐にわたる評価が求められます。一方、実車や試作車、急速充電器を用いた試験は、設備の確保や試作コスト、試験条件の再現性などが課題となっています。
また、充電試験と走行試験を個別の設備で実施する場合、試験環境の切り替えやデータ結合にも工数を要します。
アンリツは、高砂製作所が培ってきた大容量電源の技術・ノウハウと、HILによるモデルベースシミュレーションを組み合わせ、充電・走行評価を一つの環境で効率的に実施できるPower HILプラットフォームソフトウェアを開発しました。
Power HILプラットフォームソフトウェアについて

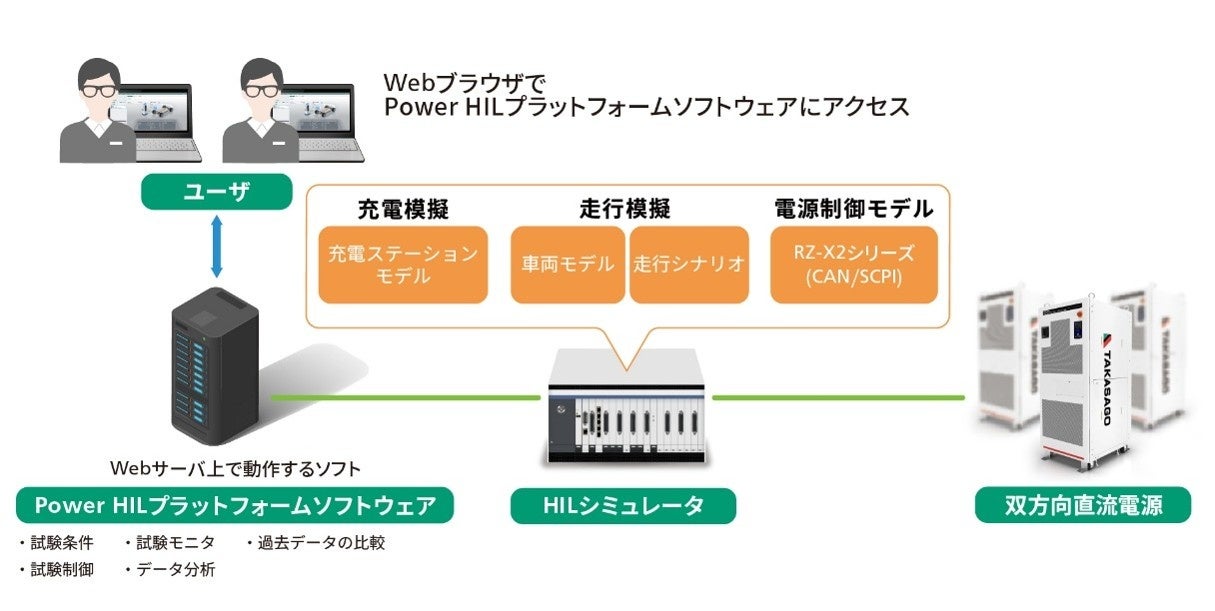

Power HILプラットフォームソフトウェアは、HILシミュレータ上の充電ステーションモデル、車両モデル、走行シナリオなどを基に演算した電圧、電流、電力値で双方向直流電源を制御し、実電力でバッテリを評価するソリューションです。
充電模擬では、各種DC急速充電規格に基づく充電時の電力挙動を再現します。走行模擬では、車両・モータモデルや走行シナリオに基づき、加速時の力行や減速時の回生など、走行中に発生する電力の流れを再現できます。
これにより、バッテリ単体で充電性能や電費、走行条件の違いによる負荷の影響などを評価できます。
主な特長
1. 充電・走行評価を一元管理
充電模擬と走行模擬の試験条件設定、試験実行、モニタリング、データ分析を、一つのソフトウェアから操作できます。ジャンクションボックスなどを組み合わせることで、充電と走行を切り替えながら実施する繰り返し試験にも対応します。
2. 主要なDC急速充電規格に対応
CHAdeMO、CCS Type1、CCS Type2、NACS、GB/Tに対応し、地域や車種によって異なる充電規格を共通の試験環境で評価できます。
3. モデルベースによる柔軟な評価環境
dSPACEの充電ステーションモデル、車両モデル、走行シナリオなどと連携し、開発目的に応じた充電・走行条件を再現できます。
4. 試験状態の可視化とデータ比較
充電シーケンス、仮想車両の走行状態、バッテリのSOCなどをリアルタイムに表示します。試験結果の保存や過去データとの比較にも対応し、条件によるバッテリ挙動の違いや不具合原因の分析を支援します。
5. 双方向直流電源をHILから直接制御
SCALEXIO向け電源制御モデルにより、RZ-X2シリーズをCANまたはSCPI通信で制御します。これにより、ユーザーが保有するモデルと結合した評価も可能です。電圧、電流、電力の出力指示をHILシミュレータから実行し、シミュレーションと実電力を連携させた評価を実現します。
導入効果
Power HILプラットフォームソフトウェアの導入により、以下の効果が期待できます。
・ 試験条件の再現性向上
・ 試験準備やデータ整理にかかる工数の削減
・ 試作回数の削減による開発期間、コストの最適化
・ 設備稼働の最適化
製品ラインアップ
Power HILプラットフォームソフトウェア
・ 基本ソフトウェア「EX6201-S001A」
・ 充電模擬オプションソフトウェア「EX6201-S002A」
・ 走行模擬オプションソフトウェア「EX6201-S003A」
充電模擬はCHAdeMO、CCS Type1、CCS Type2、NACS、GB/T、走行模擬はWLTCに対応します。
SCALEXIO向け電源制御モデル
・ RZ-X2シリーズ電源制御モデル（CAN）「EX6201-S101A」
・ RZ-X2シリーズ電源制御モデル（SCPI）「EX6201-S102A」
販売価格
製品およびシステム構成により異なります。詳細はお問い合わせください。
▶ Power HILプラットフォームソフトウェアの詳細はこちら
▶ 高砂製作所のソリューションの詳細はこちら
そのほか、ご不明な点等がございましたら、下記リンクからお気軽にお問い合わせください。
アンリツ環境計測カンパニーは、これまで培った情報通信やパワーエレクトロニクスの技術と知見を活かし、お客様やパートナーの皆様との協力を深めることで、先進的で信頼性の高いソリューションを提供し、社会課題の解決や持続可能な産業と社会の実現に貢献してまいります。
