湿度変化に応じて吸放湿するUV防御塗膜技術を開発

空気を含んだようなユニークな感触と快適な使い心地により、“日やけを防ぐ”価値を追求

花王株式会社（社長・長谷部佳宏）スキンケア研究所、加工・プロセス研究所は、ウォーターベース(Oil in Water)の日やけ止めに、紫外線吸収剤を内包した寒天ハイドロゲルカプセルと高抱水性ポリマーを配合することで、空気を含んだような軽い感触で、外部の湿度変化に応じて塗膜が吸放湿し、快適な感触が持続する環境適応型の日やけ止め処方を開発しました。

　　　　　

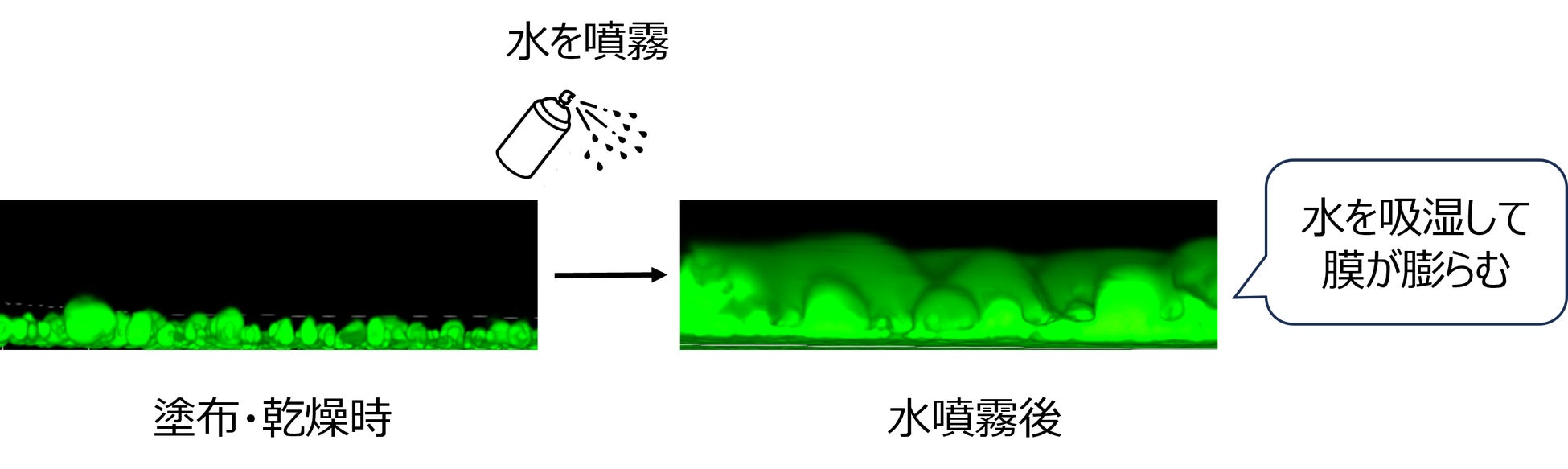

新技術のUV防御塗膜に水を噴霧した時の膜の変化

背景

紫外線カット効果の高い日やけ止めが多く上市されている一方で、花王の調査では、日やけ止めを塗ったにもかかわらず日やけしてしまった経験がある方は9割を超えています*1。その理由のひとつとして、「日やけ止めは義務感で仕方なく塗る」という生活者の声があり、実使用場面の塗布量が十分でない可能性があると考えました。さらに、近年の猛暑など高温多湿となる環境下では、日やけ止めを塗った状態で汗をかくことで、多くの方が肌のムレや不快なぬるつきを感じていることもわかっています*2。

これらの課題に対して花王は、十分な量を塗布したくなる、塗り直したくなるような使用感の実現と、ムレや汗による不快感軽減をめざして、新たな日やけ止め処方開発に取り組みました。

*1 2019年 花王調べ、10～40代女性 1,241名

*2 2024年 花王調べ、10～50代女性 800名

塗膜の快適性を叶える高抱水性ポリマーの採用

花王は、多様な使用感の日やけ止めを販売していますが、その強みのひとつが、みずみずしい使用感で高い紫外線防御効果があるウォーターベースの日やけ止めです。これを叶えるのは、ウォーターベースの水相部分に、一般的に水になじまない紫外線防御成分（紫外線吸収剤や紫外線散乱剤）をカプセルに包んで水に分散させる独自技術です。今回は多くの紫外線吸収剤を入れ込むことができ、塗布時に崩壊して広がる特性を持つ寒天ハイドロゲルカプセルを用いました。この処方ではすべての紫外線吸収剤をカプセルに内包させることで、製剤の水相部分にさまざまな成分を安定配合することが容易になり、新しい感触や機能を付加できる可能性が広がります。　

　そのメリットを活かして、これまで日やけ止めに使用していない高抱水性ポリマーの配合を検討しました。汗やムレによる不快感を軽減するためには、湿度環境の変化に応じて塗膜自体が水分をコントロールできたらよいのではと考えたためです。多くの素材や組み合わせを検討した結果、自重の数百倍の水分を抱え込む性質を持つ高抱水性ポリマーを利用することで、めざす機能を実現できる可能性を見いだしました（図1）。

図1．高抱水性ポリマーと寒天ハイドロゲルカプセルを配合した新処方（イメージ）

外部湿度の変化に適応する吸放湿性の日やけ止め塗膜

開発した製剤が、外部湿度の変化によってどのように変化するかを確認しました。ガラスプレートに新処方製剤と従来のウォーターベース製剤を同量塗布し、①30分以上乾燥させ湿度を20％以下にした状態、②その塗膜に水を噴霧し限界まで水を抱えさせた状態、③湿度を20％以下にして60分再乾燥させた状態の膜の厚さを比較しました。

その結果、従来製剤は水を噴霧しても膜厚の変化はなかったものの、新処方製剤は水を噴霧すると膜の厚さが増し、高い抱水性を持つ（水を多く抱えられる）ことがわかりました。また、再乾燥後には膜が薄くなったことから、新処方製剤の塗膜は外部環境に応じて吸放湿することが考えられます（図2）。

さらに、密閉空間で相対湿度を21％から88％に変化させた際の塗膜の重量変化を測定したところ、相対湿度が88％の時に新処方製剤は従来製剤の最大2倍以上の高い吸湿性を持つことが明らかになりました（図3）。

これにより、塗膜が汗を吸収することで、蒸し暑い環境でも、ムレや不快感を感じにくくなると考えられます。

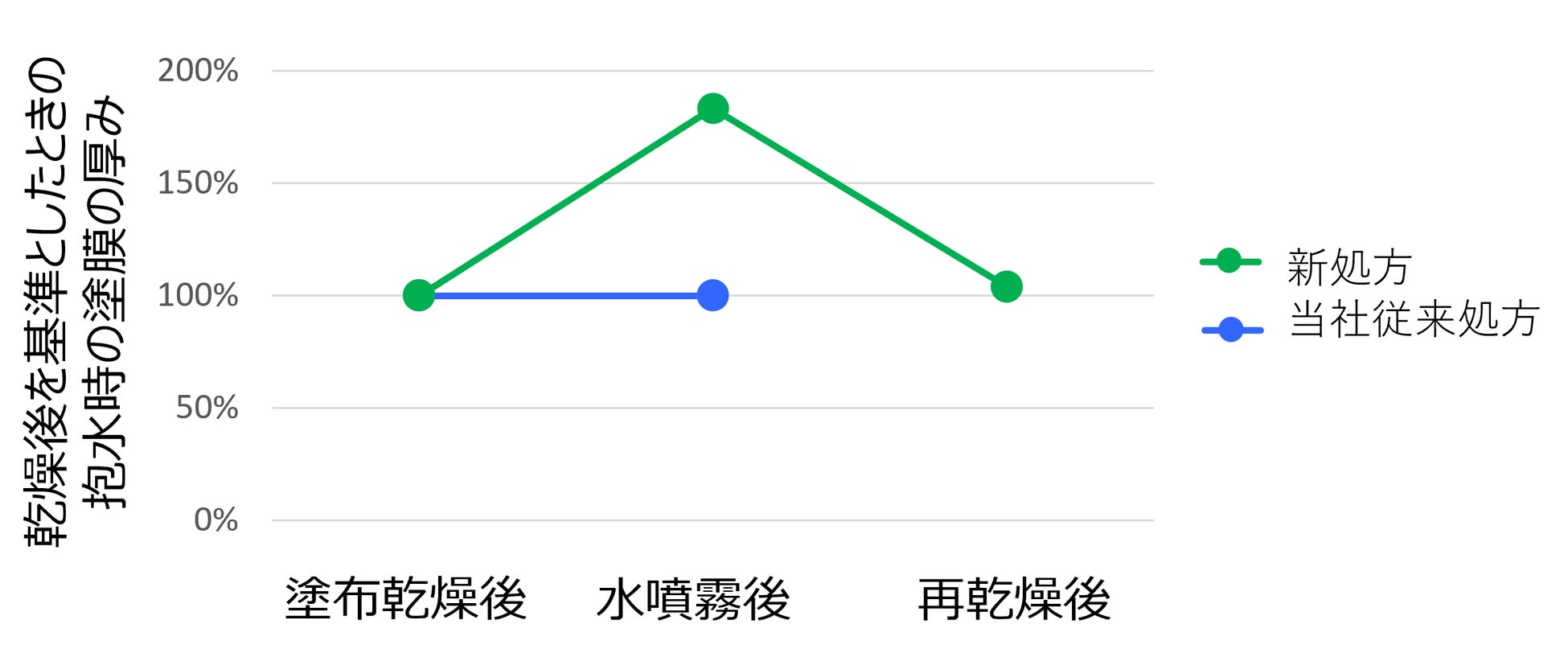

図2．水を噴霧／乾燥した際の塗膜の厚みの変化率

　

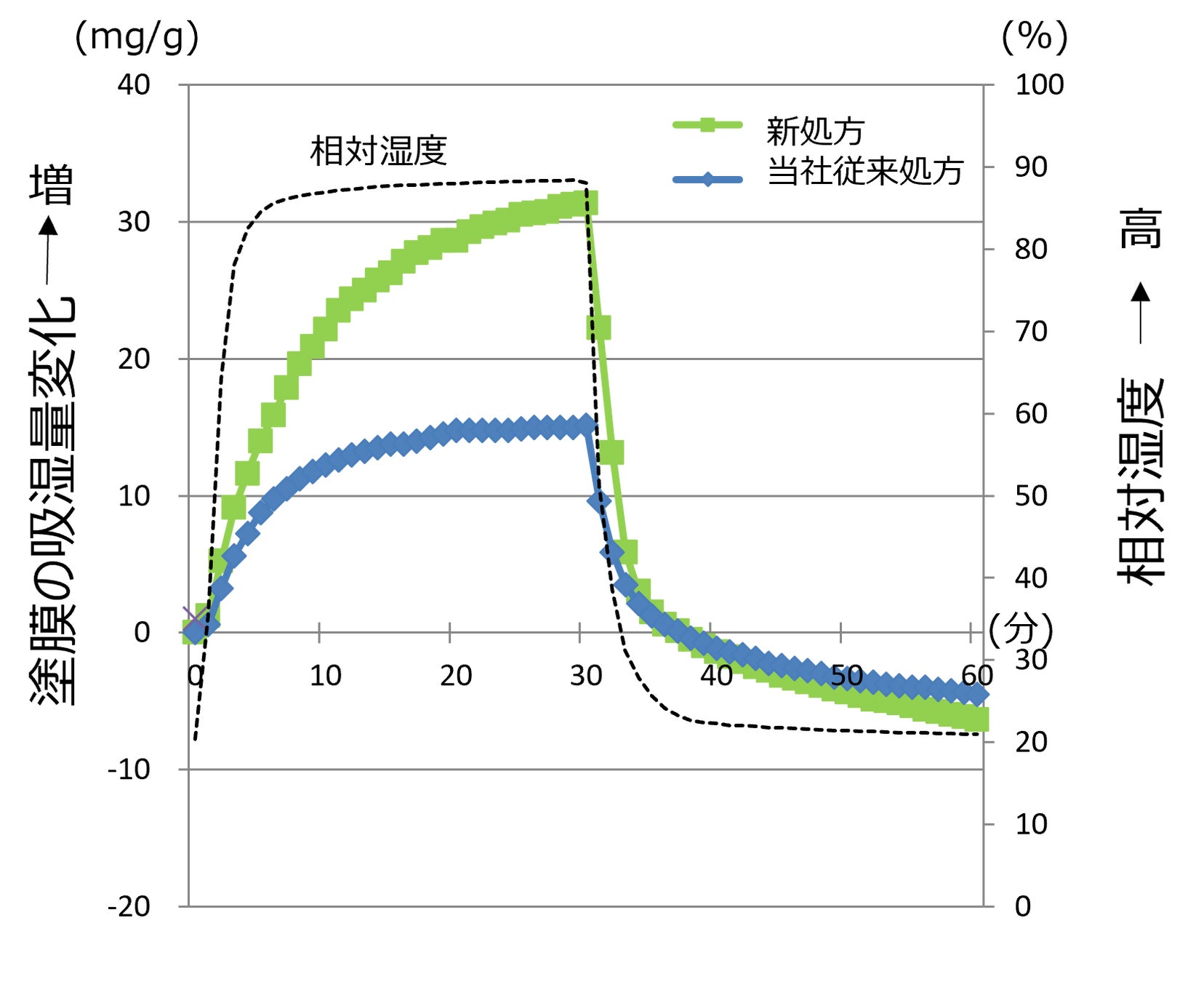

図3．湿度変化による塗膜の重量変化

花王は2024年5～6月（最高気温の平均27℃）、20～50代女性42名に、新処方製剤を使用する調査を実施しました。

蒸し暑い環境での肌のべたつきについて聞いたところ「日中の肌が快適な感じ」と回答した方が7割以上でした。

十分な量を使いたくなるユニークな感触

花王は今回、寒天ハイドロゲルカプセルの特性である崩壊性と高抱水性ポリマーの相互作用を利用し、製剤の形状を日やけ止めとしては珍しい空気を含んだような半固体に調整しました。この半固体の製剤は、塗布時の軽い力で、含んでいる水を一気に吐き出しながら素早く液体に変化することをレオロジー評価で確認しました。

日やけを防ぐには、十分な量をきちんと塗布し、適宜塗り直すことが推奨されています。そのため、生活者が進んで使いたくなるようなユニークな感触を実現することも、日やけを防ぐ価値に貢献できると考えます。

まとめ

今回花王は、紫外線吸収剤を内包した寒天ハイドロゲルカプセルと高抱水性ポリマーをウォーターベースに配合する日やけ止め新処方を開発し、外部環境の湿度変化に応じて吸放湿性をもつ塗膜と塗布時に半固体から液体に素早く変化するユニークな感触を実現しました。

今後はこの知見を活かしながら、使いたくなる感触を実現することで、日やけ止めの十分な量の使用を促し、さらに“日やけしない実感”を追求する処方開発に取り組んでいきます。
