ブラザー、横形マシニングセンタに大型傾斜ロータリーテーブルを搭載し、5軸割出加工を実現 「SPEEDIO(スピーディオ) 」 新モデル HUシリーズ発売

HUシリーズ SPEEDIO HU550Xd1/HU550Xd1-5AX

ブラザー工業株式会社(本社：名古屋市 社長：池田和史)は、SPEEDIOシリーズ初となる横形5軸加工機「横形ユニバーサルコンパクトマシニングセンタ SPEEDIO HU550Xd1(HUシリーズ)」を1月15日に発売する。

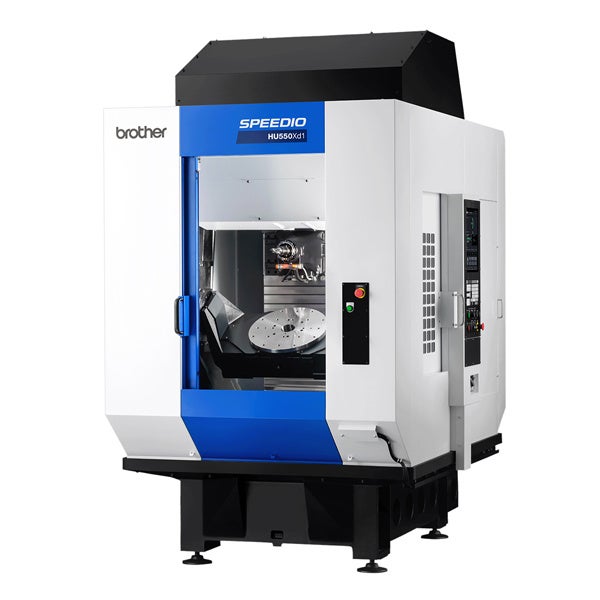

HU550Xd1

SPEEDIO HU550Xd1/HU550Xd1-5AX

横形ユニバーサルコンパクトマシニングセンタ

発売日：2026年1月15日

標準価格 (*1)：

　HU550Xd1 : 1,900万円(税抜)、2,090万円(税込)

　HU550Xd1-5AX : 2,038万円(税抜)、2,242万円(税込)

> 製品情報のページへ

*1:　本体価格

横形ユニバーサルコンパクトマシニングセンタ SPEEDIO HU550Xd1/HU550Xd1-5AX

今回発売する「SPEEDIO HU550Xd1」は、横形マシニングセンタH550Xd1に、大型の傾斜ロータリーテーブルを搭載した新モデル。

近年、自動車業界を中心に、部品加工ニーズは大型化や複雑化が進んでおり、部品1個あたりの加工時間を短縮しながら、同時に多面加工を行うことが求められている。こうした背景から、生産性向上と5軸加工への需要が高まっている。

このような部品加工には、40番主軸のマシニングセンタが使用されることが一般的だが、30番主軸の高い生産性を維持しつつ、新開発の治具エリアが直径680mmの大型傾斜ロータリーテーブルを搭載することで、SPEEDIOシリーズ最大の治具エリアを実現した横形5軸加工機を開発した。

■新開発の傾斜ロータリーテーブルと省スペース設計

横形コンパクトマシニングセンタに新開発の大型傾斜ロータリーテーブルを搭載し、直径680mm、高さ400mmの治具エリア(*2) を実現した。これにより、eアクスル(*3) のような多数の加工面の割り出しが必要な大型部品加工にも対応できる。また、工具の長さは最大350mmまで対応できるため、深穴加工などにも能力を発揮する。

2:加工物を固定するための治具を設置できるスペース。

3:モーター、ギア、インバーターが一体化したEV向けの部品。

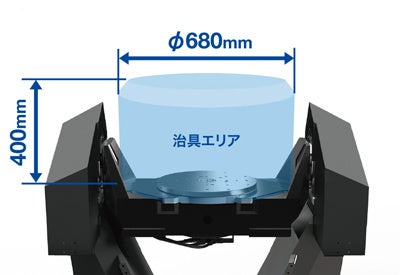

治具エリア

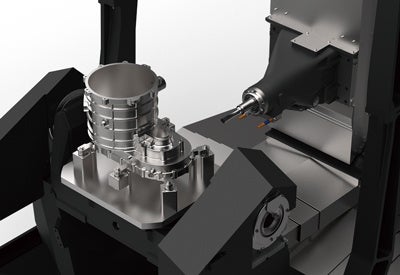

治具搭載例 eアクスルケース

また、30本のマガジンを搭載し、広い治具エリア・加工エリアを確保しながらも、機械幅1,557mm、奥行き3,191mm(*4)、設置スペース5.0m²と省スペース設計を実現しており、同程度の加工エリアを持つ40番主軸の横形マシニングセンタと比較して、設置スペースを約20%削減できる。

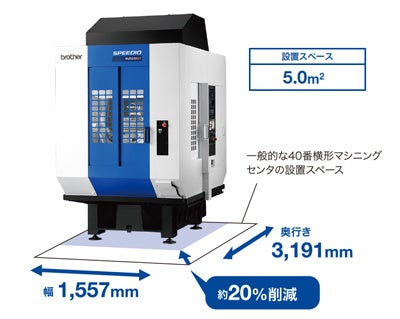

HU550Xd1設置スペース

*4:クーラントタンクを含んだ奥行き。

■高い生産性と幅広い加工への対応

傾斜ロータリーテーブルの回転軸には、高精度な位置決めを可能にするローラーギアカム構造を採用した。さらに、テーブルの傾斜を担うA軸には2基のモーターを搭載し、タンデム制御(*5) により両モーターを同期させ、テーブルのねじれを抑制することで、加工位置の精度を保ったまま、高速な位置決めを実現している。

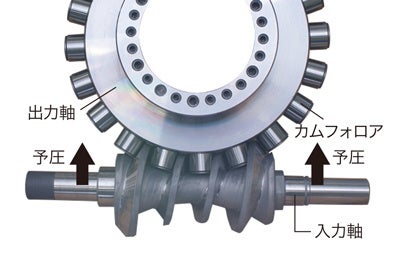

ローラーギアカム構造

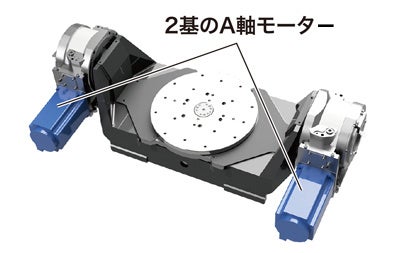

2基のA軸モーター

主軸の回転数は、標準タイプの12,000min-1に加え、高速回転の20,000min-1、高トルクの10,000min-1のオプションを用意しており、小径穴加工のほか、ステンレスや鉄など幅広い材料の加工に対応できる。

さらに、HU550Xd1-5AXは、同時5軸加工(*6) に必要な工具先端点制御機能(*7)を搭載し、SPEEDIO独自の加減速処理により、高速かつ高精度な加工を実現する。

*5:2つのモーターを同時に協調・同期して動かす制御方式。1つの軸に対して複数のモーターを使うことで、高トルクと高速動作を実現する。

*6:テーブルが前後左右移動のX軸/Y軸、工具が垂直に移動するZ軸とテーブルが回転するA軸/B軸の5軸が同時に稼働し、切削できる機能。

*7:加工面に対する工具の向きを変えながら加工する制御方法。

>　詳しい製品情報は、「HU550Xd1特設ページ」をご確認ください。

■SPEEDIO 主軸の性能強化

HU550Xd1の発売に合わせて、U500Xd2で主軸回転数10,000min-1の高トルク主軸を追加したほか、S700Xd2、S500Xd2、S300Xd2、U500Xd2の全仕様で主軸回転数20,000min-1の高速主軸の新規追加を行うなど、SPEEDIOのさらなる性能強化を図っている。
