柔軟なモータ制御を実現する車載用ゲート・ドライバを発表

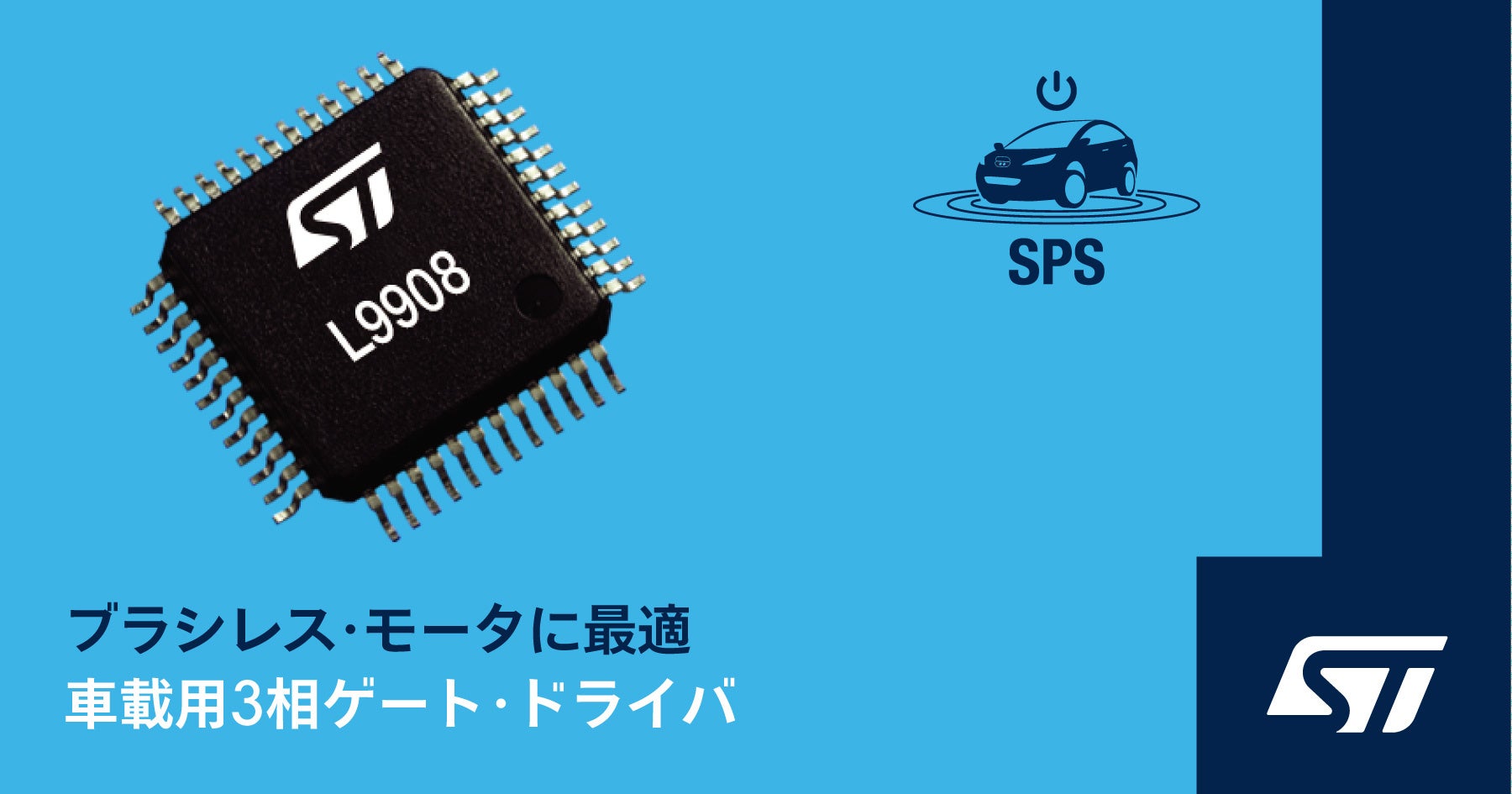

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、12V / 24V / 48Vシステムで動作する車載用3相ゲート･ドライバ･ユニット（GDU）「L9908」を発表しました。同製品は、柔軟な入出力チャネルを備え、内燃エンジン車やハイブリッド / 電気自動車（EV）における幅広いアプリケーションに対応します。

L9908は、各ハーフブリッジのハイサイド / ローサイドMOSFETへの接続専用ピンを備え、出力チャネルを個別に設定してさまざまな負荷を駆動できます。また、独立した6本のPWM（パルス幅変調）入力ピンにより、プリドライバ段を個別に制御することで、さまざまなモータ制御方法に対応可能です。

L9908は、各相にグランド･リファレンス測定用差動電流モニタ、およびリアルタイム位相電圧モニタを搭載しており、優れた精度を実現します。また、豊富な診断･保護機能を搭載しています。

L9908は、高集積、優れた柔軟性、高精度を特徴とし、低電圧液体ポンプ、換気冷却システム用ポンプ / 送風機、電子シート制御モジュールの設計簡略化や小型化、および制御の強化に貢献します。マイルド･ハイブリッド内燃エンジン（ICE）車や、48Vの純電気自動車（BEV）向けトラクション･インバータにも使用可能です。

L9908の内蔵診断機能は、安全関連システムの構築に貢献します。自動緊急ブレーキ（AEB）や先進的電動パワー･ステアリング（EPS）など、ISO 26262準拠に使用可能です。

また、安全機能として、プログラマブルなデッドタイム挿入（シュート･スルー診断･保護機能付き）、オープン負荷検出、グランド短絡やバッテリ短絡診断などを搭載しています。プログラマブルな温度警告機能や、ジャンクション温度測定機能を備えています。さらに、診断機能として、グランド･ロス検出、電源ピンおよびFETドライバ電源の過電圧 / 低電圧検出、システム･クロック監視、SPIウィンドウ･ウォッチドッグ･タイマ、異常ステータス･フラグなども搭載しています。

L9908は、モータ電源電圧範囲が4.5V～75Vと広く、モータ接続ピンにおいて−14V～95Vの耐圧を備えています。そのため、シングル（12V）、デュアル（24V）、48Vのバッテリ･アプリケーションで柔軟に使用可能です。内蔵ロジックは、内部生成される3.3V電源から給電され、デジタルI/Oは3.3V / 5V互換です。

L9908（AEC-Q100準拠）は現在入手可能で、熱効率に優れたTQFP48パッケージで提供されます。単価は、1000個購入時に約3.56ドルです。価格の詳細については、STのセールス･オフィスまたは販売代理店までお問い合わせください。

詳細については、ウェブサイトをご覧ください。
（ https://www.st.com/ja/automotive-analog-and-power/l9908.html?icmp=tt25921_gl_pron_mar2022 ）
