世界最高感度のハイパースペクトルイメージング技術を開発

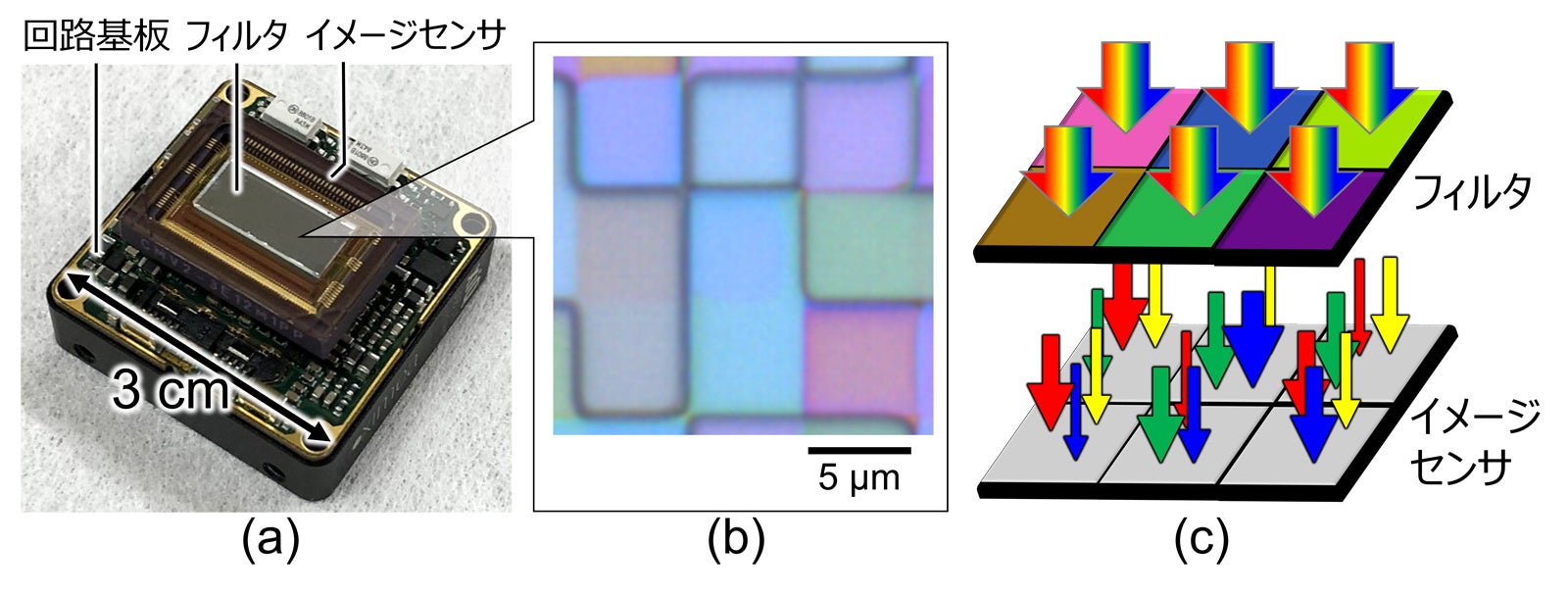

図1 開発したハイパースペクトル画像撮影技術の概要
＜概要＞
画像認識技術の進化に伴い、画像データを産業的に利用し効率化・省人化・省エネルギー化を可能にする、マシンビジョンの応用が広がっています。マシンビジョンでは画像をコンピュータで認識するため、人間が知覚できない情報、例えば連続的な色変化（スペクトル情報）を用いた解析が可能になります。スペクトル情報をもつ画像はハイパースペクトル画像と呼ばれ、マシンビジョンの応用範囲を拡大する役割が期待されています。
従来のハイパースペクトル画像撮影では、プリズムなどの光学素子や、特定の色（波長）の光を選択的に通すフィルタが用いられていました。しかし、これらの方法は光を波長ごとに分けて検出するため、波長の数に反比例して光の利用効率、つまり感度が低下するという物理的な制約がありました。そのため、撮影時には晴れた日の屋外に匹敵する明るさの照明（照度10,000ルクス以上）が必要となり、操作性・汎用性に難がありました。

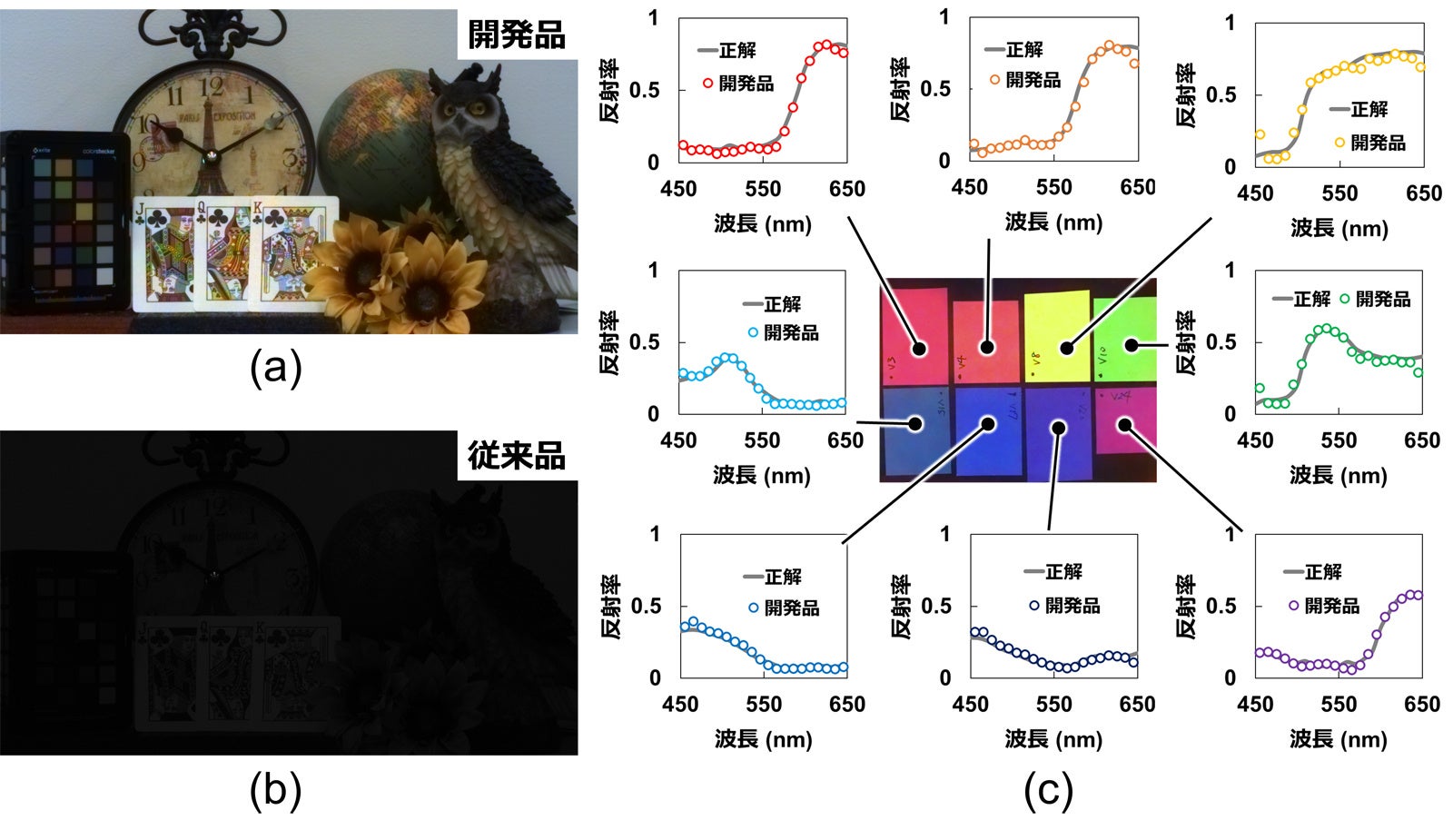

今回開発したハイパースペクトル画像撮影技術では、観測データを“間引く”ことで効率的に取得し、演算処理で“間引かれる前”のデータを復元する、圧縮センシング技術を応用しました。これは、医療現場でのMRI検査やブラックホール観測でも使われている手法です。複数波長の光を通し画像データを適切に“間引く”特殊フィルタをイメージセンサ上に搭載し（図1）、独自のデジタル画像処理アルゴリズムによりデータを復元しました。ソフトウェアが色を分ける機能の一部を担うことで、従来技術の課題であった波長数と感度の制約を突破しました。これにより、世界最高感度のハイパースペクトル画像撮影（図2）、さらには室内照明（550ルクス）下での動画撮影（図3）を実現しました。
今後は本技術の活用により、色情報に基づいて高精度に画像分析・認識を行う新たなセンシングソリューションや、高感度なハイパースペクトル画像撮影技術によるマシンビジョン用途の拡大を、パートナー様との共創も検討しながら目指してまいります。
＜特長＞
1. 複数波長の光をランダムに通す特殊フィルタを用いた観測データの“間引き”取得により、物理的制約を超えた感度向上が可能
2. 世界最高感度（従来比約10倍）のハイパースペクトル画像撮影により、室内照明（550ルクス）で鮮明な撮影を実現
3. 独自のアルゴリズムでフレームレート（※5）を動画レベル（>30fps）に向上し、カラーカメラ並みの操作性でスペクトル情報の取得を実現
＜用語説明＞
※1：2023年1月26日時点。
※2：光の波長ごとに取得された画像の中で、波長数が4以上のものをマルチスペクトル画像、さらに波長数が概ね10以上のものをハイパースペクトル画像と呼ぶ。
※3：少ない観測データからより多くの信号を復元する手法。観測対象データがある表現空間（例えば周波数空間）では偏った分布になるという性質（スパース性）を利用する。MRIの高速化技術に応用されているが、近年ブラックホールの観測にも使われた。
※4：赤、緑、青の三種類のフィルタをイメージセンサ上に搭載し、三色の比率で色を表現するカメラ。デジタルカメラやスマートフォン搭載のカメラはほぼこれにあたる。
※5：動画が1秒あたり何枚の画像で構成されているかを示す指標で、fps（frames per second）という単位で表される。一般的なテレビ映像は30fpsである。
＜お問い合わせ情報＞
パナソニック ホールディングス株式会社 テクノロジー本部 広報担当
Email：crdpress@ml.jp.panasonic.com
全文は以下プレスリリースをご覧ください。
▼[プレスリリース] 世界最高感度のハイパースペクトルイメージング技術を開発（2023年1月26日）
https://news.panasonic.com/jp/press/data/2023/01/jn230126-1/jn230126-1.html
＜関連情報＞
・発表論文：Video-rate hyperspectral camera based on a CMOS-compatible random array of Fabry-Perot filters （著者：八子 基樹、山岡 義和、清原 孝行、細川 誓、野田 晃浩、Klaas Tack、Nick Spooren、平澤 拓、石川 篤）
https://www.nature.com/articles/s41566-022-01141-5
