『単管足場の組立て工期を大幅短縮化！』底部からの組み上げ不要の「水抜きパイプ足場」が　NETIS最高位の認定VEを獲得！

～水抜きパイプに差し込み、ナットで締めるだけで取付可能な足場ブラケット～

株式会社ホーシン (本社：大阪府門真市、代表取締役：中尾　拓司)は、
水抜きパイプ取り付け専用足場ブラケット「水抜きパイプ足場」が、NETISにおいて最高ランクの「VE（活用効果評価済み技術）評価」となりましたのでお知らせいたします。

水抜きパイプ取り付け専用足場ブラケット

https://hoshin.co.jp/products/katawaku/ph/

• NETIS活用評価

NETIS活用効果評価において、経済性、施工性、安全性、工程の項目で高評価をいただいております。

活用効果評価結果資料

https://prtimes.jp/a/?f=d110661-4-18152a79068990570706f7a8d69a3bce.pdf

<NETIS活用効果評価とは>

直轄工事等で新技術を活用し技術の優位性の確認が行われます。

活用効果が5件以上収集された場合に、「新技術活用評価会議」にて当該技術の優位性、安定性、現場適用性等が審議されます。

安定的な効果が見込める技術はVEに、継続調査が必要な技術はVRに分類され、今回、水抜きパイプ足場は、継続調査が不要なVEに分類されています。

• 技術概要

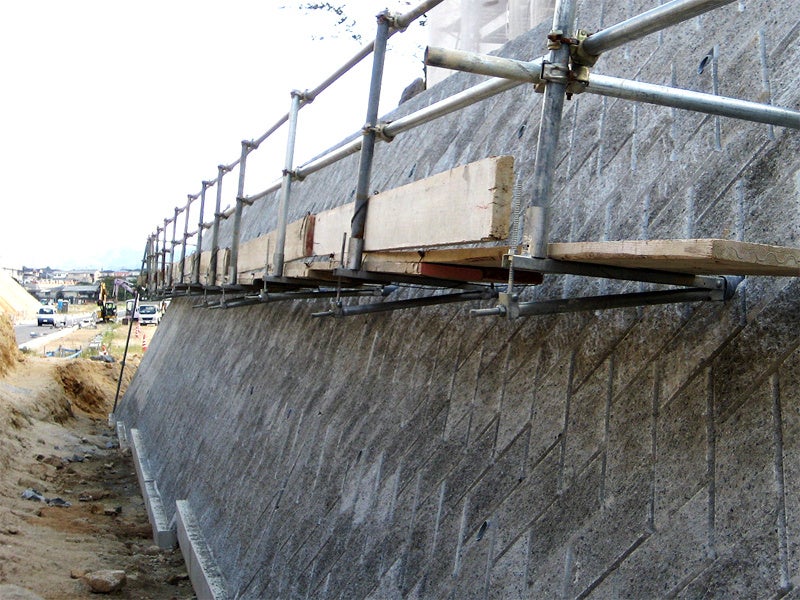

本製品は、水抜きパイプに差し込んで締め付けるだけで設置可能な足場ブラケットです。

単管傾斜足場のように壁面底部から単管足場を組み上げる必要がなくなるため、経済性、安全性および施工性が向上します。

また、足場ブラケットの移設が頻繁に発生する現場や、極力景観を損ねたくない現場、擁壁の底部から足場を組み上げることが出来ない現場など擁壁の点検補修や、最終検査用の足場として最適です。

災害復旧工事、トンネル工事、河川護岸工事、道路改良工事、砂防築堤工事等でご使用いただいております。

 <製品ページ>

https://hoshin.co.jp/products/katawaku/ph/

<水抜きパイプ足場NETIS登録ページ>

https://www.netis.mlit.go.jp/netis/pubsearch/details?regNo=QS-190050

• 製品の特徴

１．足場設置の工程、作業性の向上

従来工法の単管傾斜足場と比較して作業量の低減（施工性の向上）及び工程の短縮ができます。

２．50φ〜100φのパイプに対応

ジャッキ方式により、50φ〜100φのパイプに使用できます。

３．25度までのパイプ勾配に対応

勾配調整ボルトにより、25度までのパイプ勾配に使用できます。

４．手すりを簡単設置可能

手すりは、パイプを手すり受けに差込み、ボルトを締め付けるだけの簡単・安全設計です。

※足場板は番線で固定してください。



• 製品規格

製品名：水抜きパイプ足場

規格：φ50〜100用

型番：PHB50-100B

対応パイプ径：50φ〜100φ

重量：5.7kg

梱包数：4本/ケース入

• 使用上の注意事項

１:設置する水抜きパイプは、コンクリートで固まった状態であることを確認すること。

２:設置する水抜きパイプは、勾配が25°以下あることを確認すること。

３:製品1 本あたり使用荷重が150kg 以下となるように配置すること。

４:製品は、指定の差し込み位置( ゴムリング部) まで差し込むことこと。

５:製品の固定は、50～70N・m(510 ～714kgf・cm)のトルクで締め付けること。
