企業の先端技術開発を加速　CFRPや炭素繊維強化PEEKなどの「複合材」専門の試験片製作サービスを2024年5月から開始

JIS規格から特注形状まで、商談資料にも最適な高品質試験片を小ロットから提供

株式会社共和製作所

2024年4月22日 09時00分

株式会社共和製作所（本社：愛知県碧南市、代表取締役社長河口治也以下、共和製作所）は、複合材専門の試験片（テストピース）製作サービスを開始いたします。

共和製作所は、長年にわたり培ってきたCFRPをはじめとする複合材の切削加工技術を活かし、高精度・高品質な試験片を小ロットから短納期で提供いたします。特に、加工面の綺麗さにこだわり、お客様のご要望に沿った最適な試験片を提供いたします。

■複合材の試験片製作開始：背景と需要

近年、自動車、航空宇宙、半導体、医療機器など、様々な分野において、軽量で高強度の複合材の利用が急速に拡大しています。しかし、実用化に向けては、複合材に関するデータが不足しており、試験片の製作と試験が急務となっています。

そのような状況で、共和製作所には以下のような問い合わせが急増しております。

こうしたお客様の声を受け、複合材試験片の需要の高まりを強く実感しました。そこで、共和製作所では創業60年にわたる精密切削加工の経験を活かし、これまで一部のお客様にご提供してきました試験片製作サービスを公開し、広くお届けすることにいたしました。

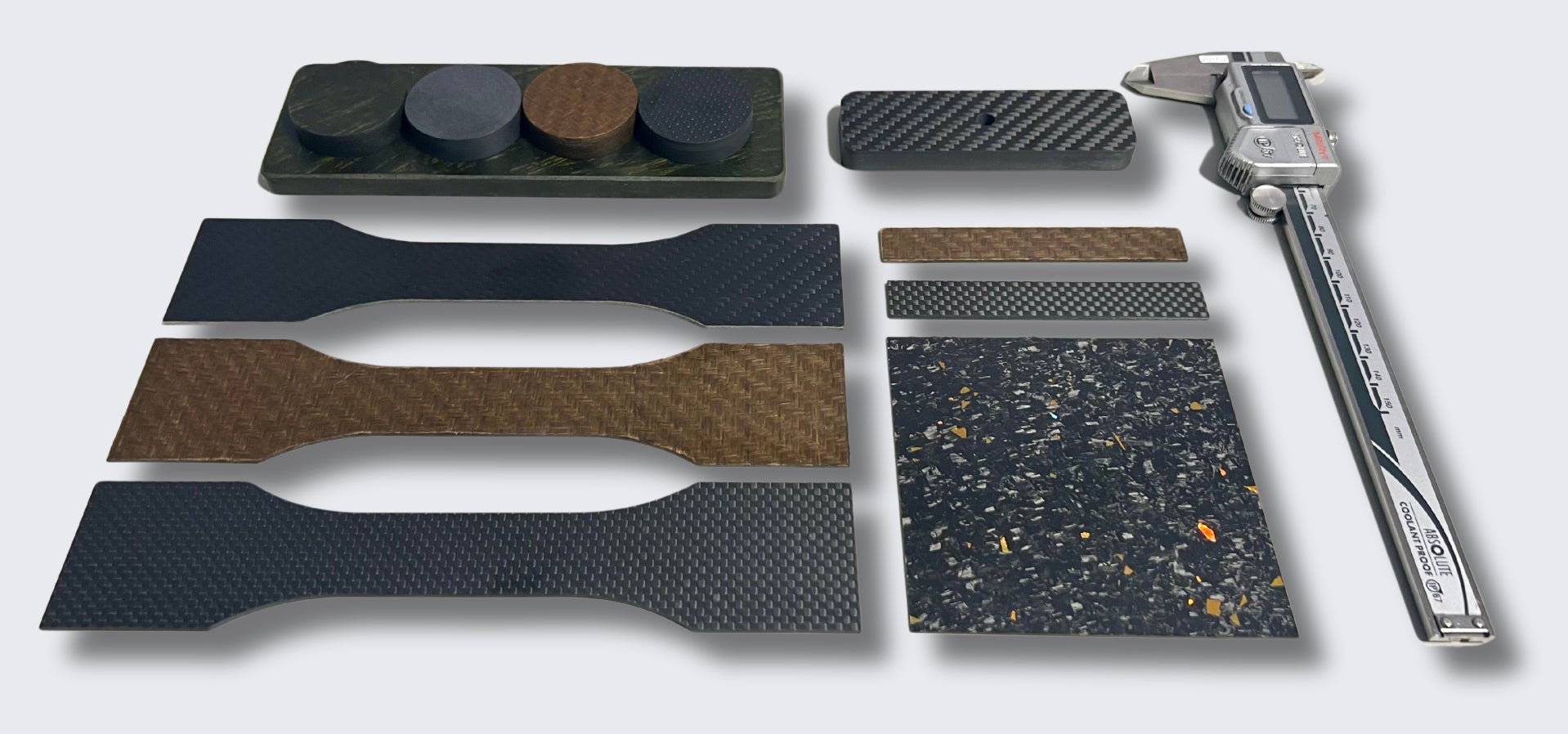

■試験片の実績例

以下は過去に共和製作所が製作しました、試験片になります。

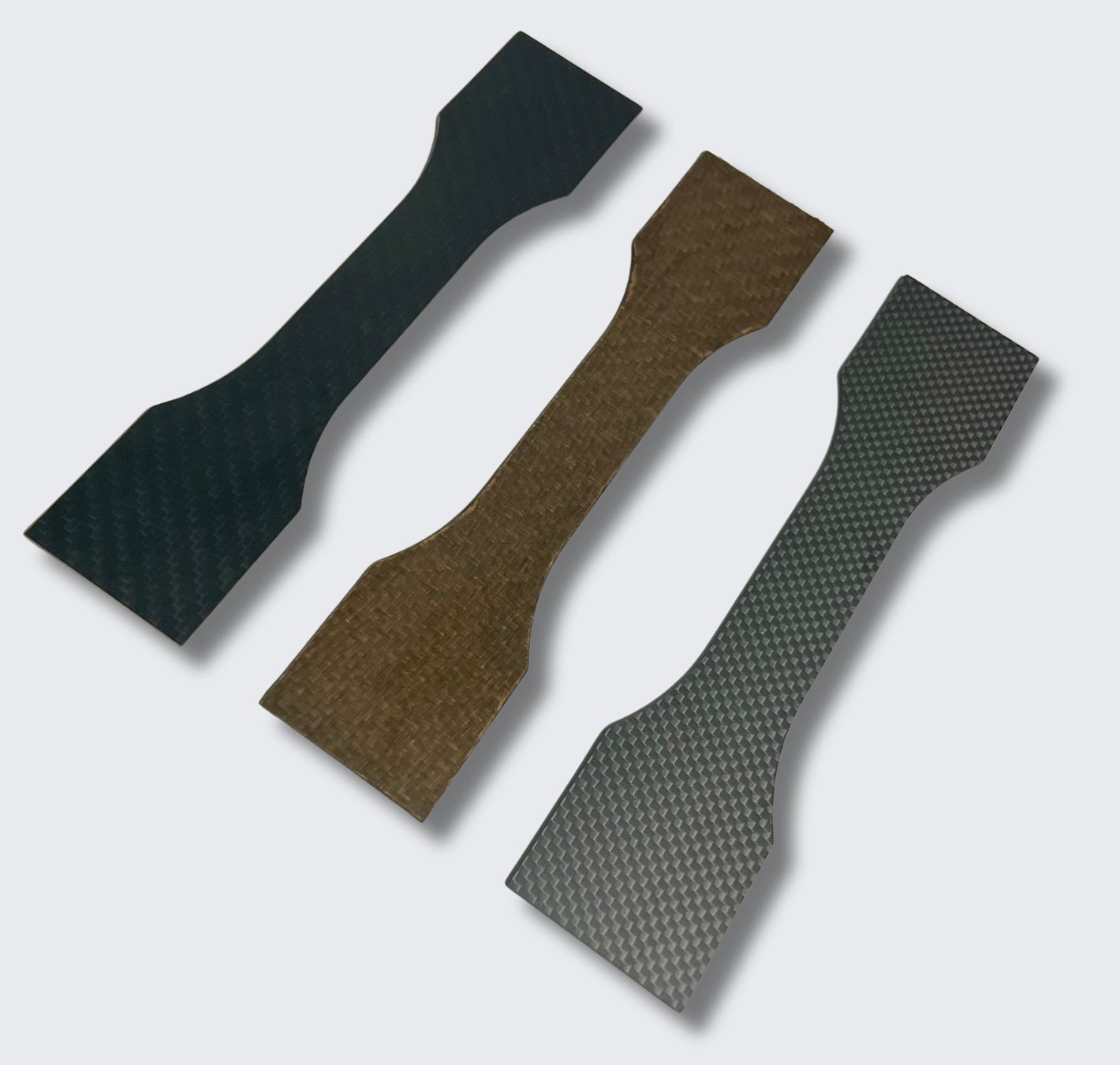

(1)引張試験用ダンベル形試験片

左　　：CFRP

中央　：NFRP

右　　：複合材サンドイッチプレート

形状　：JIS規格に準拠

依頼主：自動車業界/研究開発部門

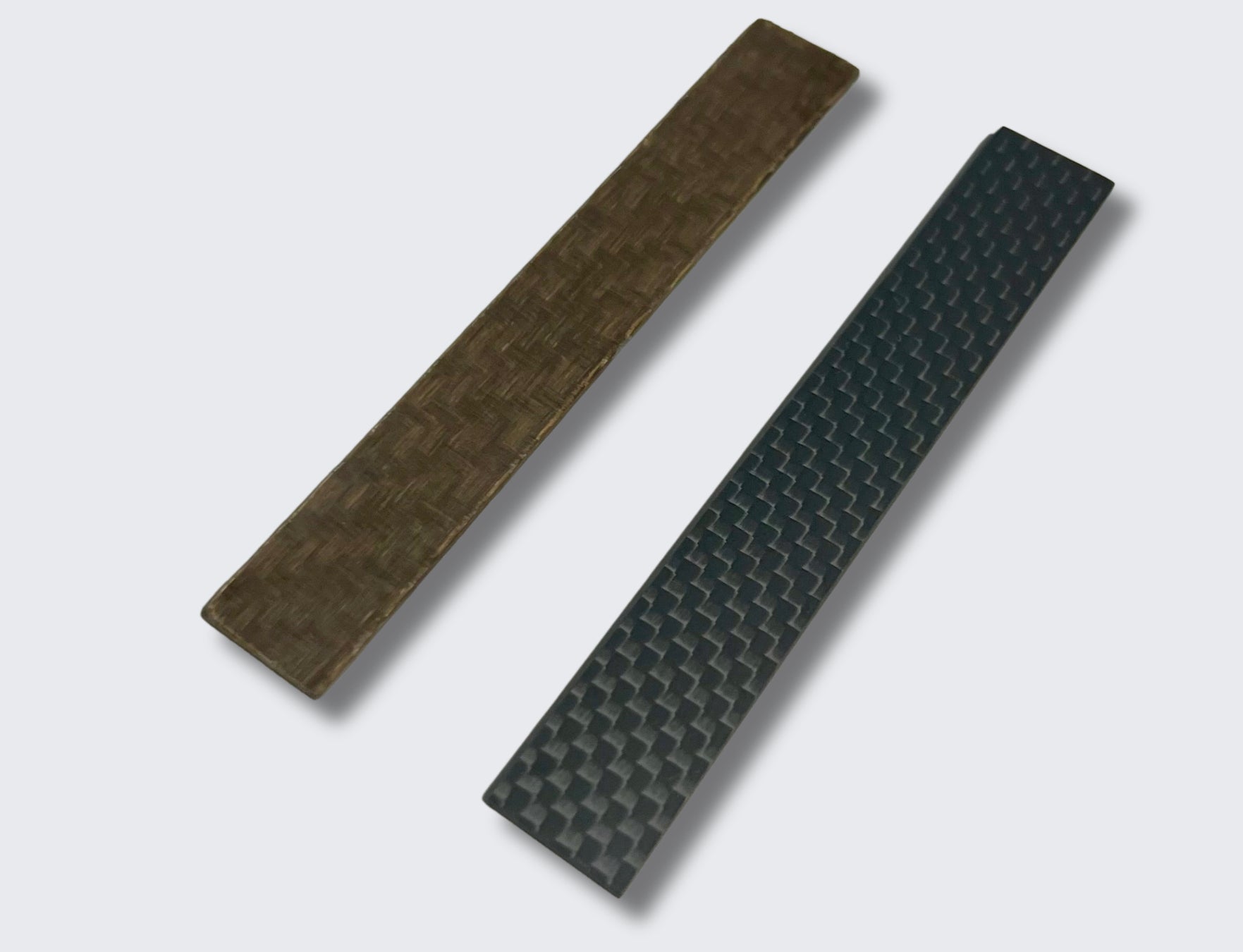

(2)引張試験用短冊形試験片

左　　：NFRP

右　　：CFRP

形状　：JIS規格に準拠

依頼主：航空宇宙業界/設計部門

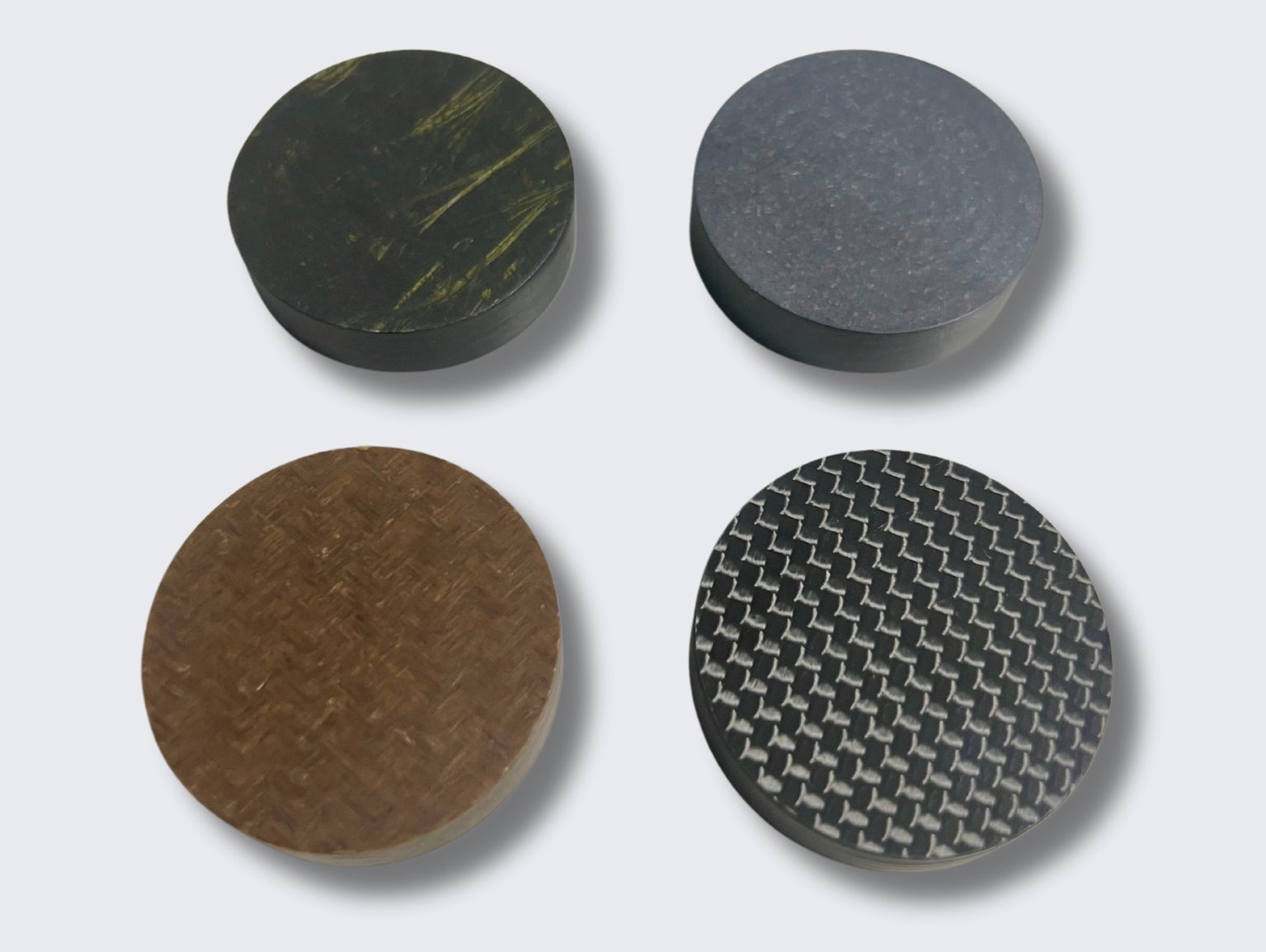

(3)圧縮試験用円柱形試験片

左上　：メタプラ

左下　：NFRP

右上　：PEEK＋CF30wt%

右下　：CFRP

形状　：特注の形状

依頼主：半導体業界/商社部門

NFRP（天然繊維強化プラスチック）とは、植物由来の繊維でプラスチックを強化した素材です。軽量で強度があり、CFRPよりも振動減衰性が高いのが特徴です。また、環境負荷が少なく、CO2排出量削減にも貢献するエコな素材です。

複合材サンドイッチプレートとは、2層のCFRPの間にNFRPを挟み込んで成形した特殊な多層複合材です。表面はCFRP、中間層はNFRPという形状で、CFRPの持つ高強度高弾性に加えて、NFRPの高い振動減衰性を併せることで、従来の材料をはるかに超える性能を発揮します。

メタプラは廃材のカーボン繊維と熱硬化性樹脂を混合し、独自の抄造（しょうぞう）工法を用いて製造した新素材。小嶋工業株式会社様の商標登録。

■試験片製作サービスの内容

◎対応可能な材料

CFRPを始めとする、CFRTP、GFRP、AFRP、NFRPなどの多種多様な複合材

エンプラ、スーパーエンジニアリングプラスチック（以下、スーパーエンプラ）
炭素繊維やガラス繊維で強化したエンプラ、スーパーエンプラ

上記以外の複合材についても、加工用サンプルを頂ければ製作を検討
原則として材料はお客様にご用意いただきますが、材料によっては弊社でのご用意も可能

◎加工

全て切削加工になります

JIS規格に沿った形状に加工可能

特注の形状に関しては、図面を頂ければ製作を検討
厚みの精度が必要な場合は、両面の削り出し加工にも対応

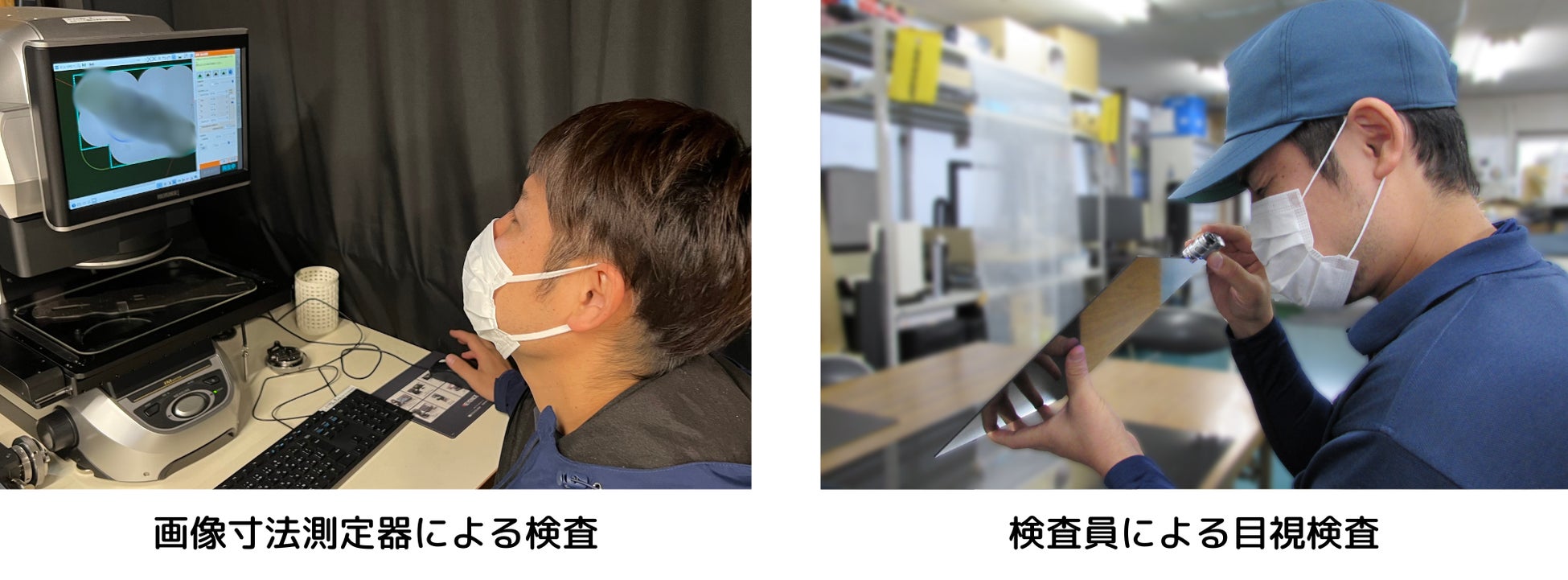

◎検査

画像寸法測定器による測定検査を実施
専門の検査員による目視による検査も実施

◎見本価格

形状	ダンベル形試験片
引張試験	JIS K 7164
サイズ（㎜）	全長：215　標準部幅：25（端部幅：45）　厚さ：2.5
枚数	10枚～
単価	6,490円/枚（10枚で64,900円）※税抜き
その他	材料支給のため、価格は加工賃のみになります送料は別途お客様負担になります

■共和製作所の強み

1. 高精度・高品質な加工面の綺麗さ

試験片の製作においては、何よりもまず精度が厳しく求められます。共和製作所ではCFRP素材の場合、寸法精度±0.02㎜という厳しい規格を定めています。これは、業界トップレベルの精度であり、お客様のご要望に確実に応えられる品質をお約束します。

さらに、精度に加えて、共和製作所では、加工面の綺麗さに定評があります。これは特に商社様からお客様への営業時に、綺麗な試験片をお見せしたいという要望に満足されています。

2. 小ロットから量産まで、柔軟に対応

共和製作所では、1枚から量産まで、お客様のご要望に合わせたロット数で試験片を製作いたします。リピート品の場合、最短5営業日で納品が可能であり、迅速な対応が求められるお客様にもご満足いただける納期を実現しています。初めてのご依頼の場合でも、最短10営業日で納品いたします。

※形状や注文数、注文時の加工状況により納期が変動する場合がございます。詳細は事前にご相談ください。

3. スーパーエンプラやその強化材にも対応

スーパーエンプラは、耐熱性、耐薬品性、耐摩耗性、機械的強度などの優れた特徴を有しており、自動車や産業機械、電子機器に搭載される部品などに使用されています。近年では、安全性にも高い注目が集まっており、人体に有害な物質を使用しないスーパーエンプラも開発されています。こうした安全性の高いスーパーエンプラは、哺乳瓶や食器用素材、人工透析膜、歯科用材料など、人体に触れるような用途にも積極的に採用されています。

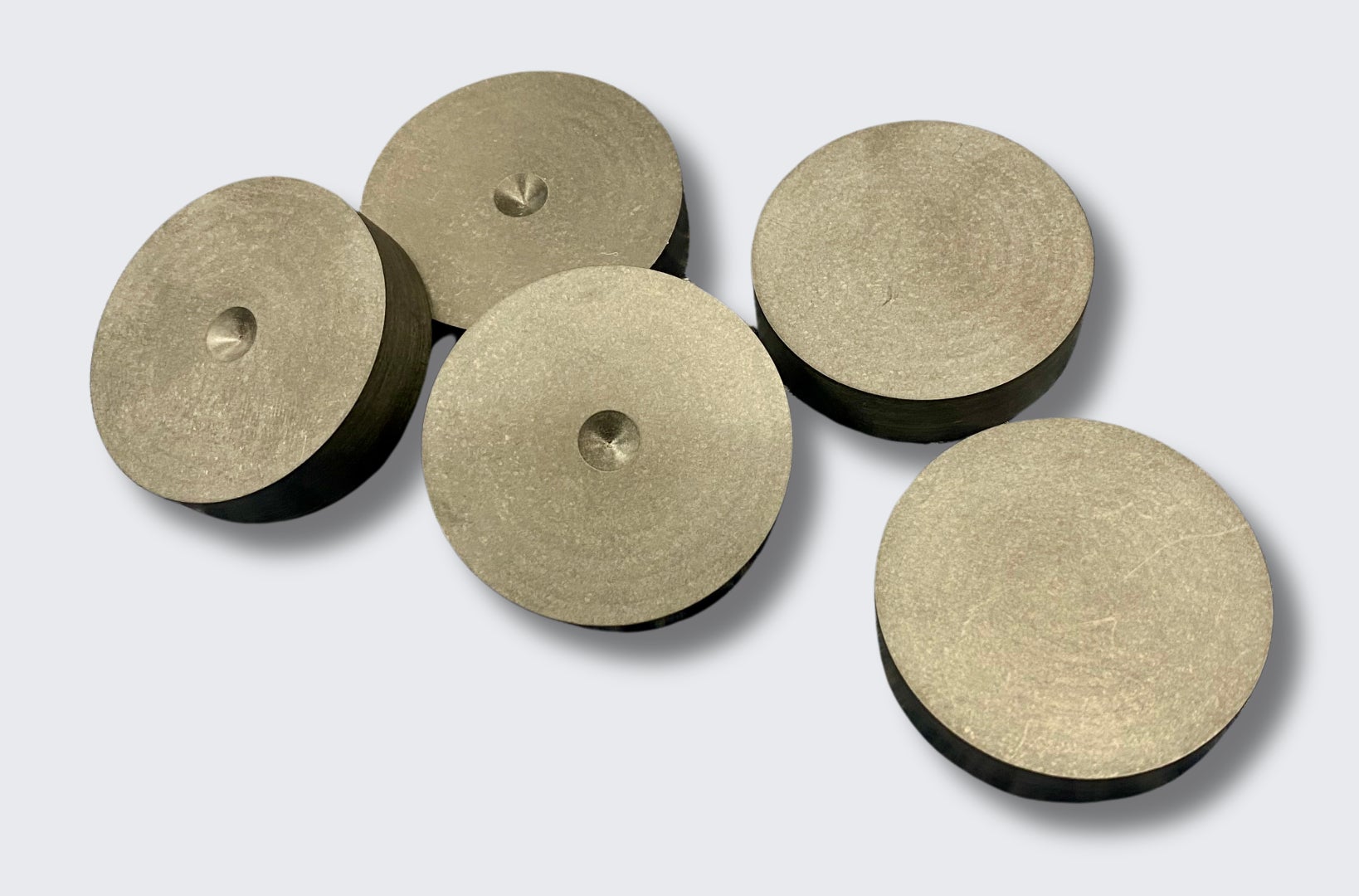

共和製作所では、スーパーエンプラやスーパーエンプラに炭素やガラス繊維を混ぜた強化材の切削加工にも積極的に取り組んでいます。従来加工が難しいと言われていた、炭素繊維を30wt%含む強化PEEK材の加工も実現しました。
