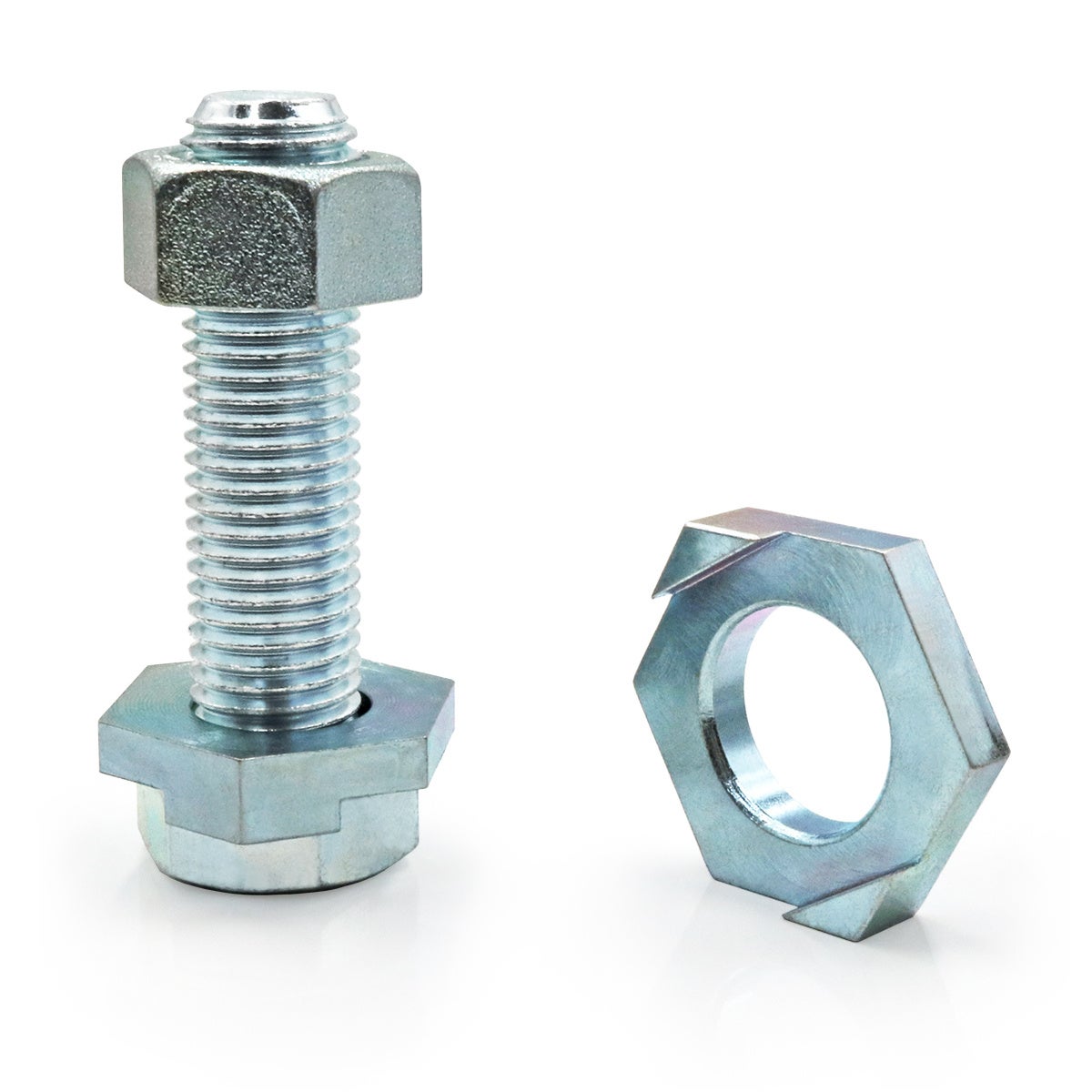

ボルトの共回り防止ワッシャー「つれゼロワッシャー」を発売

工具不要！ M12～M72の小型ボルトから大型ボルトの共回りを解決

株式会社日本プララドは、ボルト径M12～M72用のボルトの共回りを防止する

ワッシャー「つれゼロワッシャー」を2024年11月12日より発売いたします。

共回り防止ワッシャー「つれゼロワッシャー」の特長

1.ボルトの共回りを防止するワッシャー

ギザ状のローレット加工による表面凹凸の摩擦抵抗を利用したワッシャーではなく、共回り防止つれゼロワッシャーは等価摩擦直径を変える特殊構造です。国際特許出願済み。

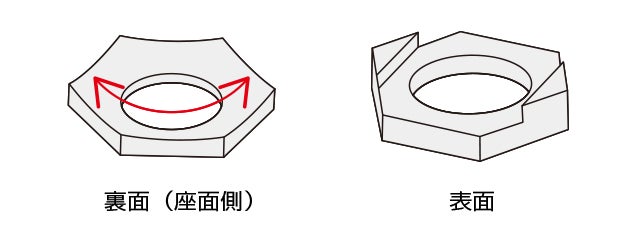

裏面が円錐形で六角形になっていることで座面に対する有効摩擦径が大きくなりナットの締め付けトルクよりも、ボルト頭部の反作用トルクの方が2倍以上大きくなるため、ワッシャーが非回転となり一体となったボルト頭部の共回りを防止します。ナットの締め付けトルク増大に比例してボルト頭部の反作用トルクも大きくなるので、締め付け完了までボルトが共回りしません。

ボルトの共回り防止ワッシャー「つれゼロワッシャー」の製品ページ

https://www.bolt-engineer.net/tz/

2.ボルト締め・緩め作業時間の大幅な短縮、1人で完結

通常の平座金ワッシャーから置き換えるだけで、面倒なボルトの共回り防止工具やバックアップレンチ工具が不要になり、ボルト締め作業の大幅な時間短縮ができます。

従来は締め付け作業員と共回り防止工具を手に持って支えるために2人の作業員が必要だったボルト締め作業が1人で行えますので作業工数の削減にもなります。

3.機械設計の自由度が上がる

共回り防止ワッシャー 1個で、機械設計の自由度が上がる。 ボルトの共回りを防ぐために、スパナや回り止め工具が入るだけのスペースを確保したり、設計上の無駄を省けます。 機械の組立て時にボルトの共回りを組立手順に考慮する必要が無くなります。

4.何度でも再利用ができる

摩耗する部分が無く回転しませんので「つれゼロワッシャー」は何度でも繰り返し再利用ができます。

5.ゆるみ止めナットと組み合わせて高いゆるみ止め効果を発揮

ボルト締結体では、ねじ面、ナット座面、ボルト頭部座面、被締結体界面の各接触面における摩擦力がありますが、外力がこの摩擦力よりも大きくなると接触面に発生する滑りがゆるみの原因となります。

ゆるみ止めナットでナット側が回らなくても振動によってボルト頭部側が滑りボルト自体が回りゆるみます。

六角ボルトのゆるみ対策にはナット側にゆるみ止めナットを使用し、ボルト頭部側に共回り防止「つれゼロワッシャー」を使用することでボルト全体のゆるみを防ぎ、高いゆるみ止め効果を発揮します。

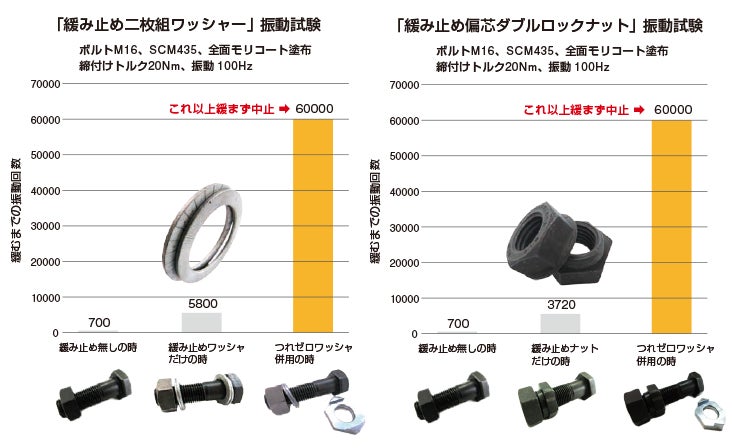

ゆるみ止めナットの振動試験結果

■つれゼロワッシャー製品の仕様

• 強度区分：8.8

• 材質：S45C

• 表面処理：三価クロメート仕上げ

ボルトの共回り防止ワッシャー「つれゼロワッシャー」の原理・仕組み

https://www.bolt-engineer.net/tz/principle.html

ボルトの共回り防止ワッシャー「つれゼロワッシャー」のPDFカタログ

https://www.bolt-engineer.net/pdf/zero-washer.pdf

＜ボルトの共回り防止ワッシャー「つれゼロワッシャー」のお問い合わせ窓口＞

株式会社日本プララド　

〒651-2404　兵庫県神戸市西区岩岡町古郷255-6

TEL: [phone]

メールでのお問い合わせ：[e-mail]

プララドについて

緩み止めナット、共回り防止ワッシャー、大型ボルト締め用 トルク管理工具の油圧トルクレンチ、電動トルクレンチ、エアートルクレンチ、軸力管理工具のボルトテンショナー、油圧ナットの製造・販売。
