【新製品】機械加工中のビビリを強力な保持力で防止!「ハイドロナチュラルサポーター」

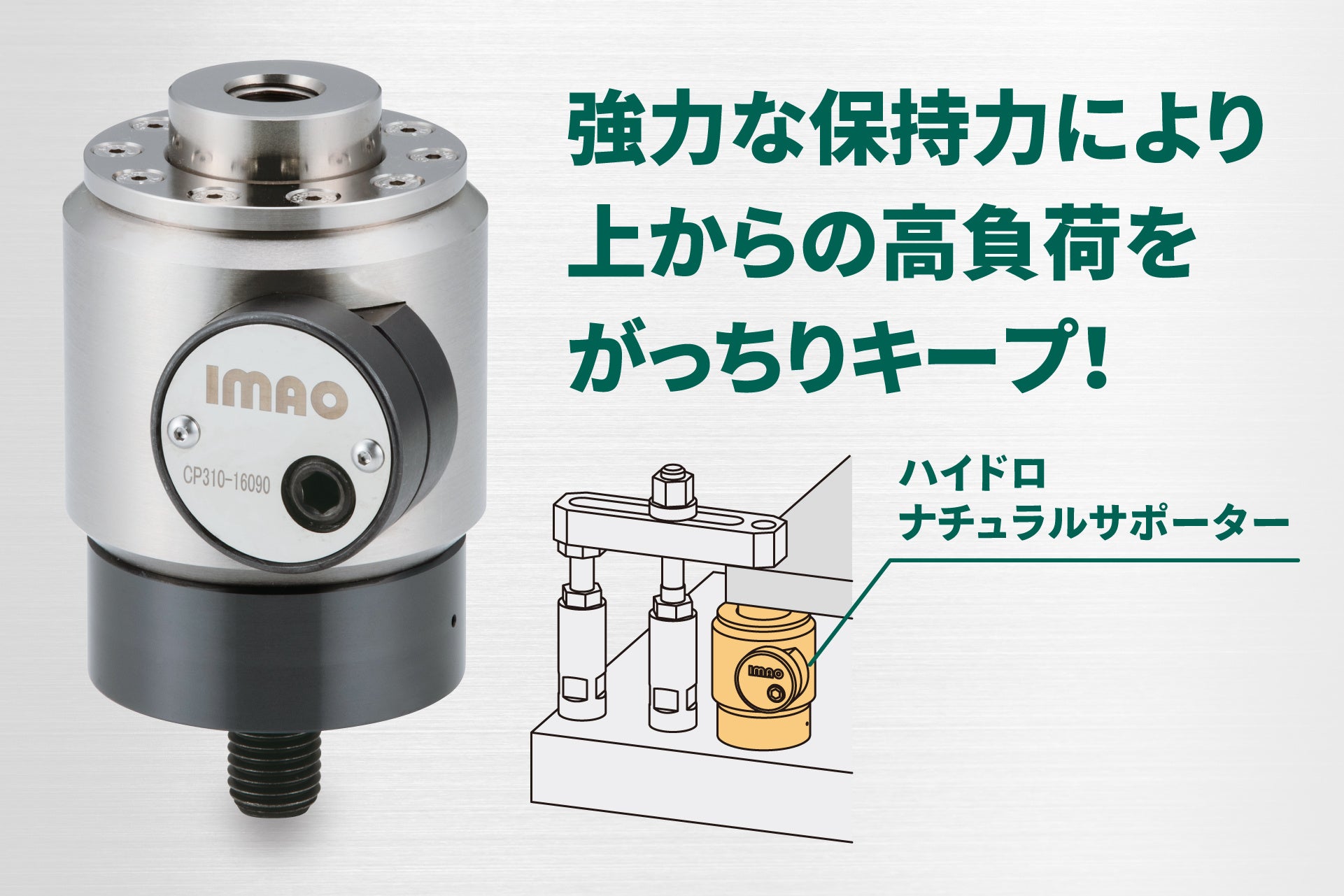

内蔵した油圧機構により強力な保持力があり、上からの高負荷をがっちりキープ！重量物ワークや大型ワークを加工する際のサポート部品として活躍します。
機械加工時のビビリを抑制！ナチュラルサポーターとは

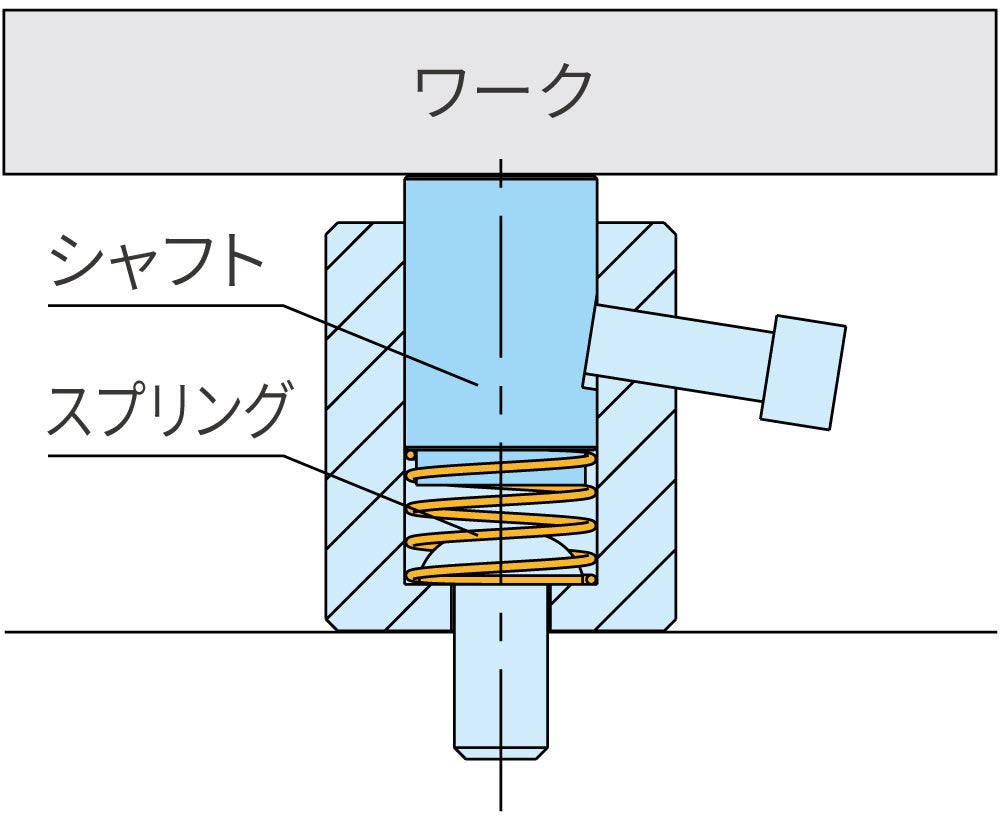

機械加工時に生じる振動で、加工対象物(ワーク)がビビったり、歪みが発生したりする場合があります。イマオコーポレーションの「ナチュラルサポーター」シリーズはワークの下に設置して、このようなビビリや歪みを防止する製品です。内蔵スプリングによりシャフトを持ち上げる力が発生し、シャフトは常にワークと密着した状態です。ワークの重みでシャフトの高さは自動的に決まり、シャフトをロックすることで、加工中のビビリを防止します。
「ハイドロナチュラルサポーター」の特長
「ハイドロナチュラルサポーター」はナチュラルサポーターシリーズに新たに加わった製品で、同じくワークの下に設置します。既存のラインアップ中で最も強力な保持力があり、重量物ワークや大型ワークを加工する際の、上からのクランプ負荷にもしっかり耐えることができます。加工品質の安定化を実現します。
1）20kNの強力な保持力

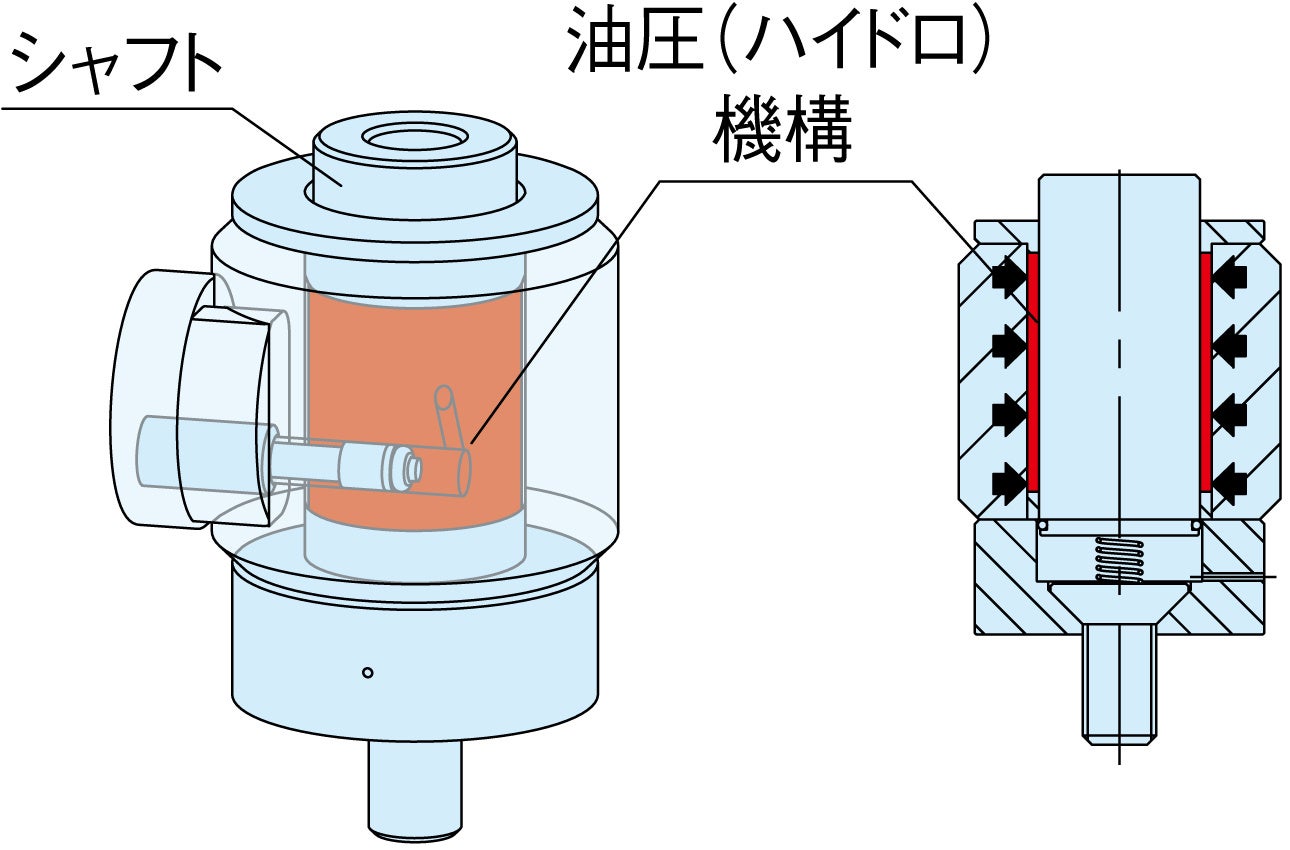

本体に油圧(ハイドロ)機構を内蔵することで保持力20kNを実現しました。内部にあるシャフト全体を油圧機構で保持するため、シャフト部の軸ブレがありません。(下の図の赤い部分が油圧機構。)
2）油圧配管や回路設計が不要
高負荷に耐えられるようサポーターや治具に油圧配管を施すのは一つの手段ですが、回路設計の手間や配置換えの制限が発生するなど簡単ではありません。本製品は油圧配管や回路設計が不要で、治具の設計・製作に手間を取らず、配置換えも容易に行えます。
3）誰が操作しても同じ保持力を得られる
シャフトをロックするには、本体ボディのロックネジが止まるまでねじ込むだけの簡単操作。誰が操作しても同じ保持力が得られます。
▼ 詳細はこちら
https://www.imao.co.jp/hydro-natural-supporter.html
株式会社イマオコーポレーションについて
株式会社イマオコーポレーションは、産業機械用の標準機械部品、標準治具、アルミ構造材など多くの機械要素部品を、自社製品のみならず海外提携先メーカーの製品を含めた幅広いラインアップで提供しています。常に新しい価値を創造し、産業界の発展に貢献しています。海外への販売も行っており、ユーザーからの評価も高く、問い合わせも多くいただいています。
会社概要
社名 : 株式会社イマオコーポレーション
所在地 : 岐⾩県関市千⽦2002
創業 : 1935年
事業内容 : 標準機械部品、標準治具、アルミ構造材の製造、販売
URL : https://www.imao.co.jp/company.html
