省エネ・低騒音仕分けを実現する「クイックソート® EP」を新発売

高速自動仕分けシステム「クイックソート」に環境負荷低減モデルを追加

株式会社椿本チエイン（本社：大阪市北区、社長：木村 隆利）は、高速自動仕分けシステム「クイックソート」に、環境負荷低減モデル「クイックソートEP」をラインアップし、７月１日より新発売いたします。

クイックソートは、ターンローラタイプの高速自動仕分けシステムです（1997年発売開始）。高速かつ搬送物に優しい仕分け装置として、宅配便配送センターなどの社会インフラをはじめ、物流センターや生産物流などの現場で採用いただいてきました。2021年2月からは、「既設のコンベヤラインや自社の装置に組み込んで自由に設計したい」というお客様のご要望にお応えし、「仕分け・分岐ユニット」単体の販売も開始しています。

新発売の「クイックソートEP」は、従来エアシリンダで行っていた分岐操作（ターンローラの方向転換）を電動アクチュエータに変更。クイックソートの特長（参考資料参照）はそのままに、省エネルギー、低騒音化を実現しました。さらに、エアシリンダの付帯設備も不要となるため、メンテナンス・ランニングコストの削減や設置工期の短縮にも貢献します。

当社は、「モノづくりを通して環境価値と経済価値を創出し“持続可能な社会の発展”に貢献する」を環境理念に掲げ、これからも環境・社会課題解決に貢献する商品開発・拡販を進めていきます。

クイックソート仕分けシステムとは

メンテナンス性に優れた「仕分け・分岐ユニット」をベースに周辺コンベヤを配置し、入荷から出荷まで自動化を図る仕分けシステム。

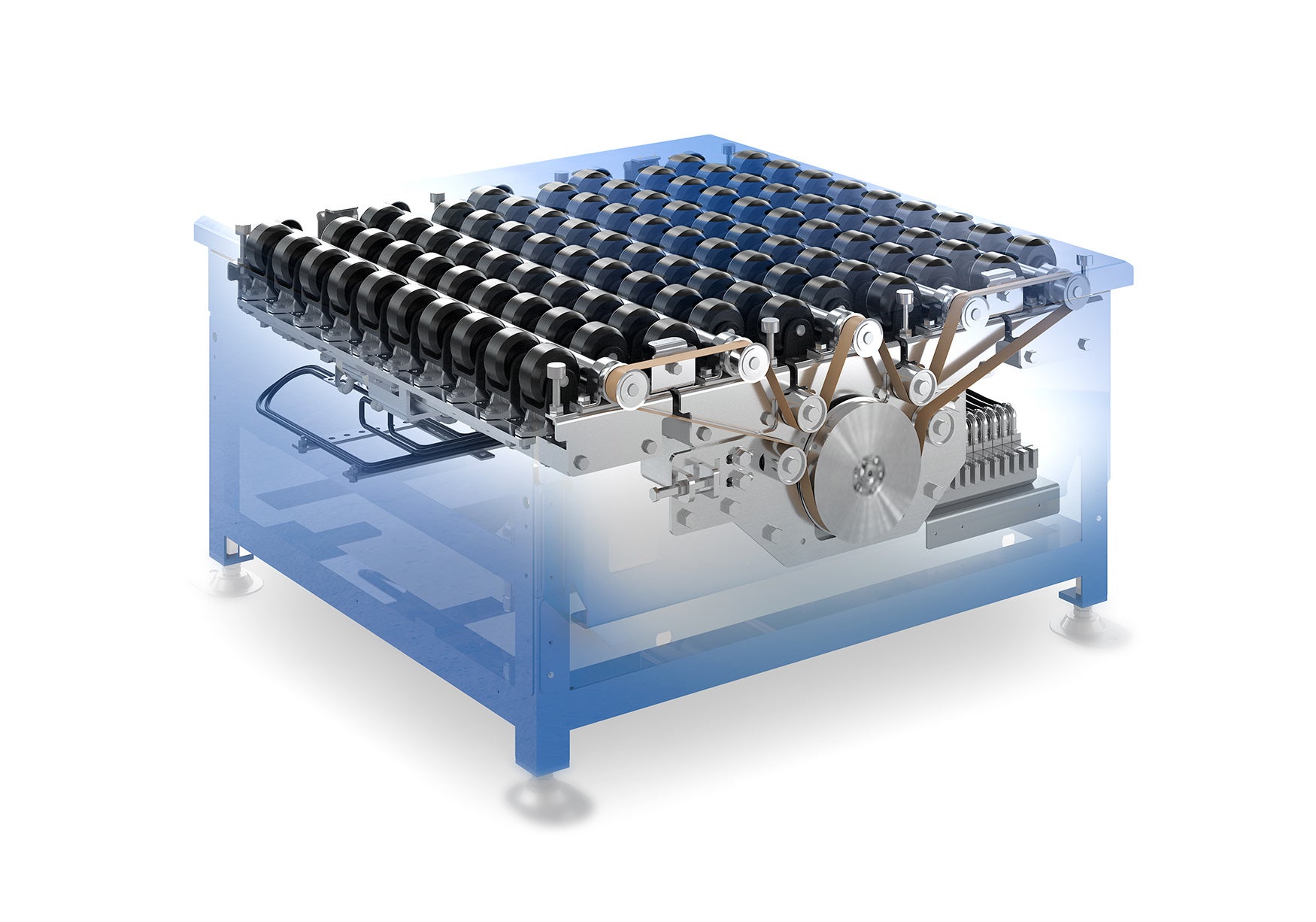

1つのモータですべてのローラを回転させるシンプル構造が特長

＊クイックソート紹介ビデオはこちらから

https://eqm.page.link/8RLh

１．クイックソートＥＰの特長　

①省エネルギー： 従来のエアシリンダ仕様に比べ、　消費電力量を３４％低減＊　　　　　　　　　

	電動アクチュエータ仕様	エアシリンダ仕様（従来）	低減率
消費電力量	2.14kWh	3.22kWh	34%

＊運用台数、仕様条件により削減率は異なります。（上記は0606サイズ、5台運用、5,000個/時間 能力時）

②低騒音： 従来のエアシリンダ仕様に比べ、瞬間最大音圧レベルを8.3％低減＊

	電動アクチュエータ仕様	エアシリンダ仕様（従来）	低減率
瞬間最大音圧レベル	62.9 dB	68.6 dB	8.3％

＊当社工場内での測定値

③設置工期・メンテナンス工数削減

エアシリンダに必要なコンプレッサやエア配管の敷設が不要のため、設置工数の削減が可能、

エア関連機器の定期メンテナンスも不要となり、ランニングコストの大幅削減を実現



④メンテナンス（点検）時期お知らせ機能を付加

　　メンテナンス（点検）が必要な状態になると信号を出力し、実施時期をお知らせします。

２.　仕　様  2種類の標準サイズをラインアップ

　　　■型式「0606」

　　　　ユニット外形寸法(mm)　 630L×675W×500H

　　　　搬送物サイズ (mm)　　　最大 : 450L×300W×300H　最小 : 200L×200W× 10H

　　　　搬送物質重量(kg)　　　　最大30kg

　　　　仕分け能力　　　　　　　5,000個／時間　＊搬送物ピッチ 1,000㎜、長さ 500㎜の場合

　　　■型式「0810」

　　　　ユニット外形寸法(mm)　 1030L×845W×500H

　　　　搬送物サイズ (mm)　　　最大 : 750L×500W×500H　最小 : 200L×200W× 10H

　　　　搬送物質重量(kg)　　　　最大30kg

　　　　仕分け能力　　　　　　　5,000個／時間　＊搬送物ピッチ 1,000㎜、長さ 500㎜の場合

　　

　　　＊搬送物が最大寸法を超える場合はお問い合わせください

３．用　　途　　物流センターおよび生産ラインなどでの仕分け、分岐、交差装置として

４．納　　期　　３カ月　　※ユニットの場合（数量により変動）

５．販売計画　　202３年度　２00台、 202５年度　５00台　

６．発 売 日　　 202３年7月１日

＊クイックソートEPの製品情報はこちらから

　https://www.tsubakimoto.jp/materials-handling/distribution/products/quicksort-ep/

<参考＞クイックソートの構造と特長　（エアシリンダ仕様・電動アクチュエータ仕様　共通）

 ◆特　長

①商品に優しい仕分け、様々な形状の搬送物への対応が可能

　プッシャーやシューによる押し出し方式での仕分けでなく、ローラ回転による摩擦により仕分けを行うため、仕分け時に搬送物への衝撃を軽減。また、様々な形状の搬送物の仕分けも可能です。

②設備拡張が容易

　簡単設置の「置きポン仕様」のため、将来の出荷先増によるシュート増設の際にも柔軟に対応できます。

③防火区画をまたいだシステム構成が可能

　コンベヤとクイックソートの接続による構成となるため、防火シャッター部でコンベヤを分割することで、防火　　区画をまたいだシステム構成が可能。

【クイックソートの詳細はこちらから】　

　https://www.tsubakimoto.jp/materials-handling/distribution/products/quicksort/

【お客様からのお問い合わせ先】　　　　

　マテハン事業部

　第１営業部  (東京) 渋谷　TEL [phone]

　第４営業部（大阪）下平　TEL [phone]
