【導入事例】アトラスコプコの最新インバーターコンプレッサーと排熱回収システムで電力消費削減と生産効率アップ

～エア吐出量と排熱回収システムERが決め手。導入後の省エネ効果を検証～

アトラスコプコ株式会社（本社：東京都港区）コンプレッサ事業本部の最新省エネ型インバーターコンプレッサーGA VSDsおよび排熱回収システムER（エナジーリカバリー）を志貴野メッキ株式会社で導入頂きました。

志貴野メッキ株式会社 技術部 設備課 課長 高橋　雅 様

志貴野メッキ株式会社 本社

半導体パッケージなど、メッキ形成技術で世界をリードする志貴野メッキ株式会社は、1948年富山県で創業。高い技術力でエレクトロニクス産業を支え、これまで長年の経験と革新的なアプローチで市場を牽引してきました。同時に環境に優しい企業として、地域社会の環境保全にも貢献しています。

■ 導入背景

志貴野メッキ株式会社では、既存の37kWのエアコンプレッサーが老朽化し、設備の更新が必要になっていました。特に、省エネ・電気代節約の観点から、需要空気量に適正なコンプレッサー機器選定が求められていました。

志貴野メッキ株式会社 技術部 設備課 課長 高橋 雅 様は、

アトラスコプコの無料省エネ診断を行った結果、アトラスコプコの給油式インバーターコンプレッサーGA VSDsは吐出空気量が大きいため、37kWではなく、22kWで十分カバーできると判明しました。これにより、電力コスト削減の可能性が明確になり、購入の決め手となりました。」と、アトラスコプコ製品を選んだ理由をお話下さいました。

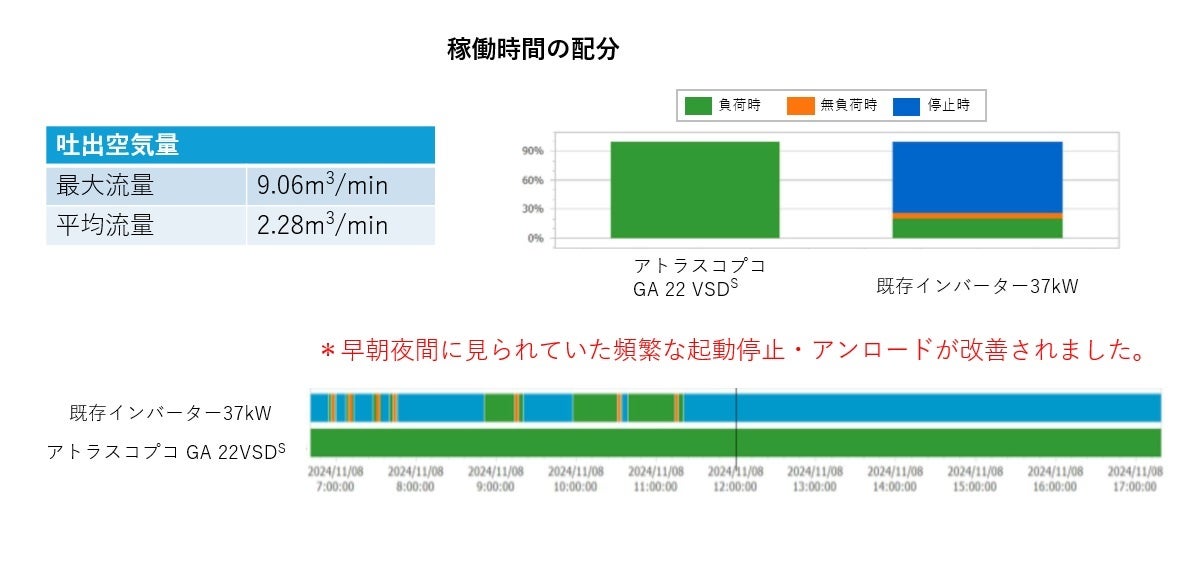

■ 無料省エネ診断 AIRchitect結果

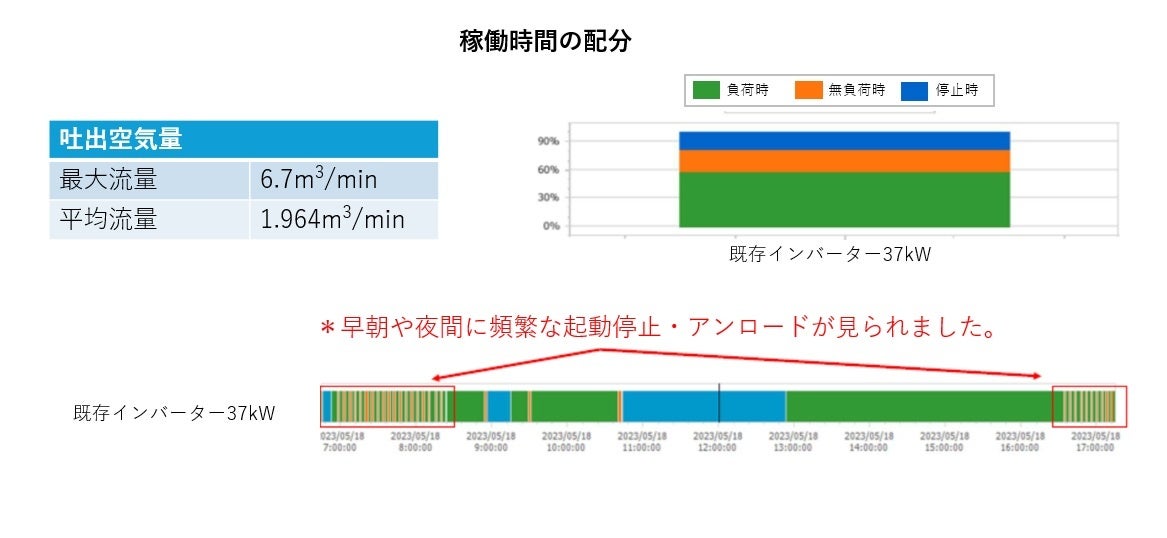

Before: 既存のインバーターコンプレッサー37kW

After: アトラスコプコ GA 22VSDs(22kW)をメイン稼働、既存37kWを補助稼働

■アトラスコプコを選んだ理由

他社製品と性能を比較検討した結果、アトラスコプコのGA 22VSDs (22kW インバーター機ドライヤ付) が採用され、また、採用コンプレッサーにはエナジーリカバリー（ER）が内蔵されています。採用の理由となったのは以下の点です。

1. 最適なマシン選定でコストダウン：37kWから22kWへサイズダウンし、電気代削減効果。実測データで電気代削減効果を導入前に確認することができた。

2. エア吐出量他社と比較してあたりの吐出空気量が大きく、サイズダウンしても必要なエア供給力を十分に満たせる性能。

3. ER内蔵排熱を利用した温水供給で、さらなる省エネ、ガス代の削減が実現。

4. 省スペース設計コンパクトなたて型デザインで設置場所の効率化。

■ 導入効果

GA 22VSDs ER内蔵型の導入後、同社では省エネ効果を実感しています。

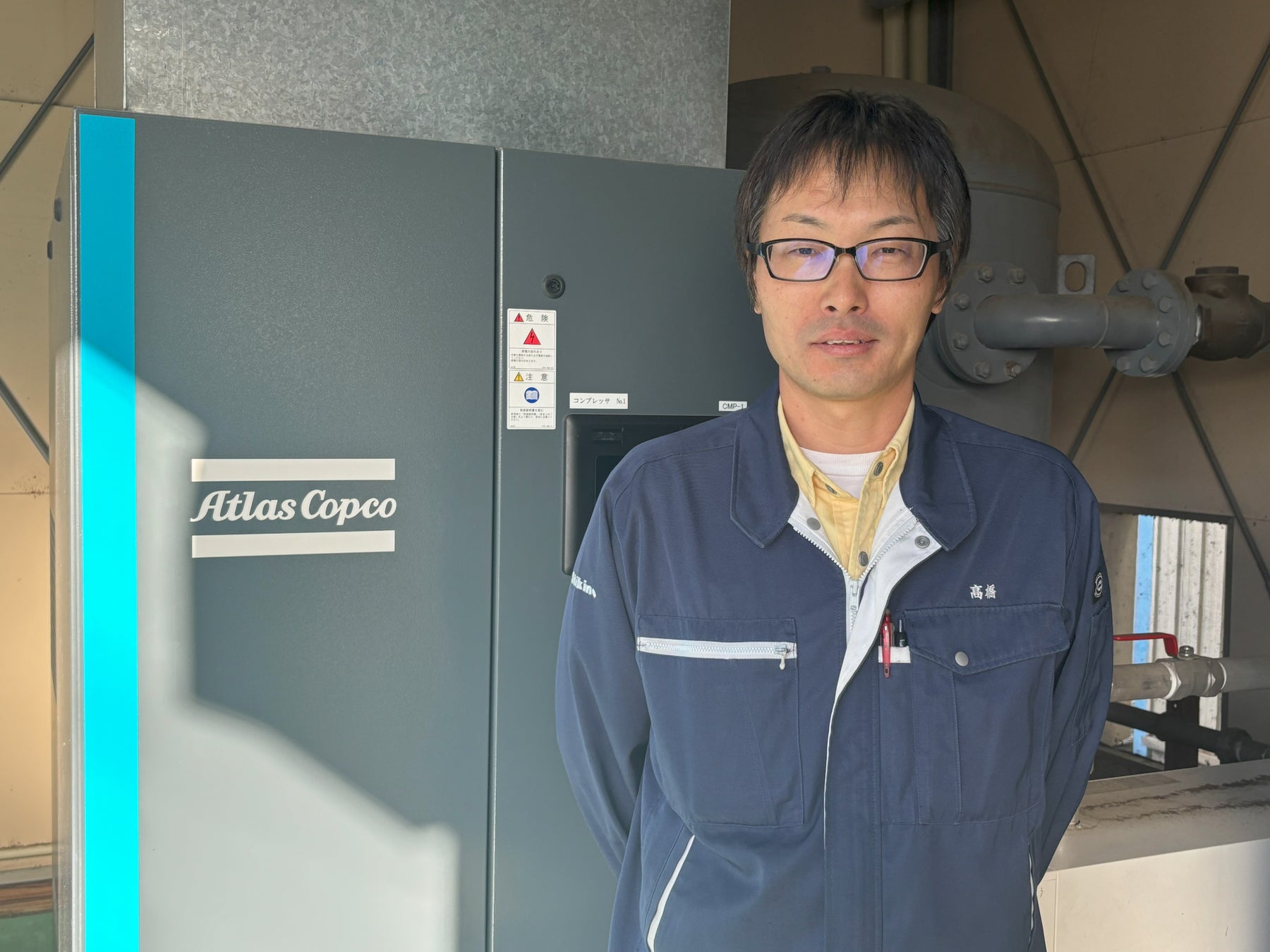

アトラスコプコ GA 22VSDsと高橋様

「37kWの代わりにアトラスコプコのVSDs 22kWを導入することで、年間で約23%の電力削減が可能という試算が出ており、実際、設置後に稼働を始めたところ、その通りの省エネ効果を実感しています。」と、同社 高橋 様

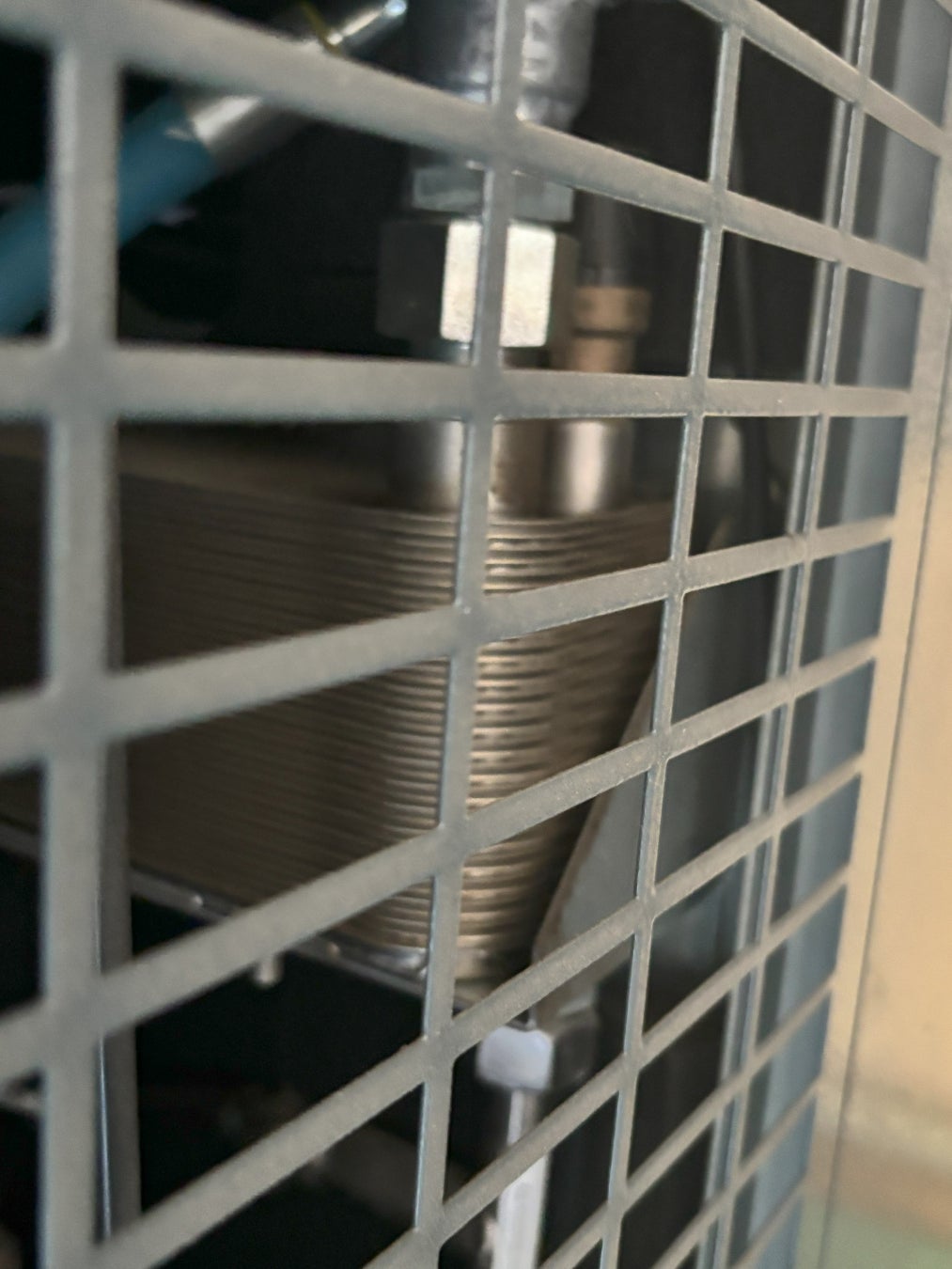

← コンプレッサー内蔵 ER (エナジーリカバリー）

同社 技術部 次長 宮本 佳幸 様は、「kW数あたりのエア吐出量が他社よりも大きく22kWで充分カバーできるというエビデンスがあり、電気代削減メリットが大きいと感じました。たて型設計により場所を取らず、コンプレッサー室のスペースにもマッチします。

また、ER (エナジーリカバリー）機能によって回収した排熱は、ボイラーでのスチーム生成用の温水供給に活用する予定です。冷たい水よりも、コンプレッサーで再生される温水をボイラーに使うことで、ボイラーのガス使用量が削減され、さらなるコスト削減が期待できます。」と、当社製品の性能を評価、ERの利用でさらなる省エネを期待しています。

技術部 次長 宮本 佳幸 様

ボイラーのスチームは生産工程中、メッキの薬品加温や湯銭洗浄に使用されています。

■エナジーリカバリー ERの使用例：

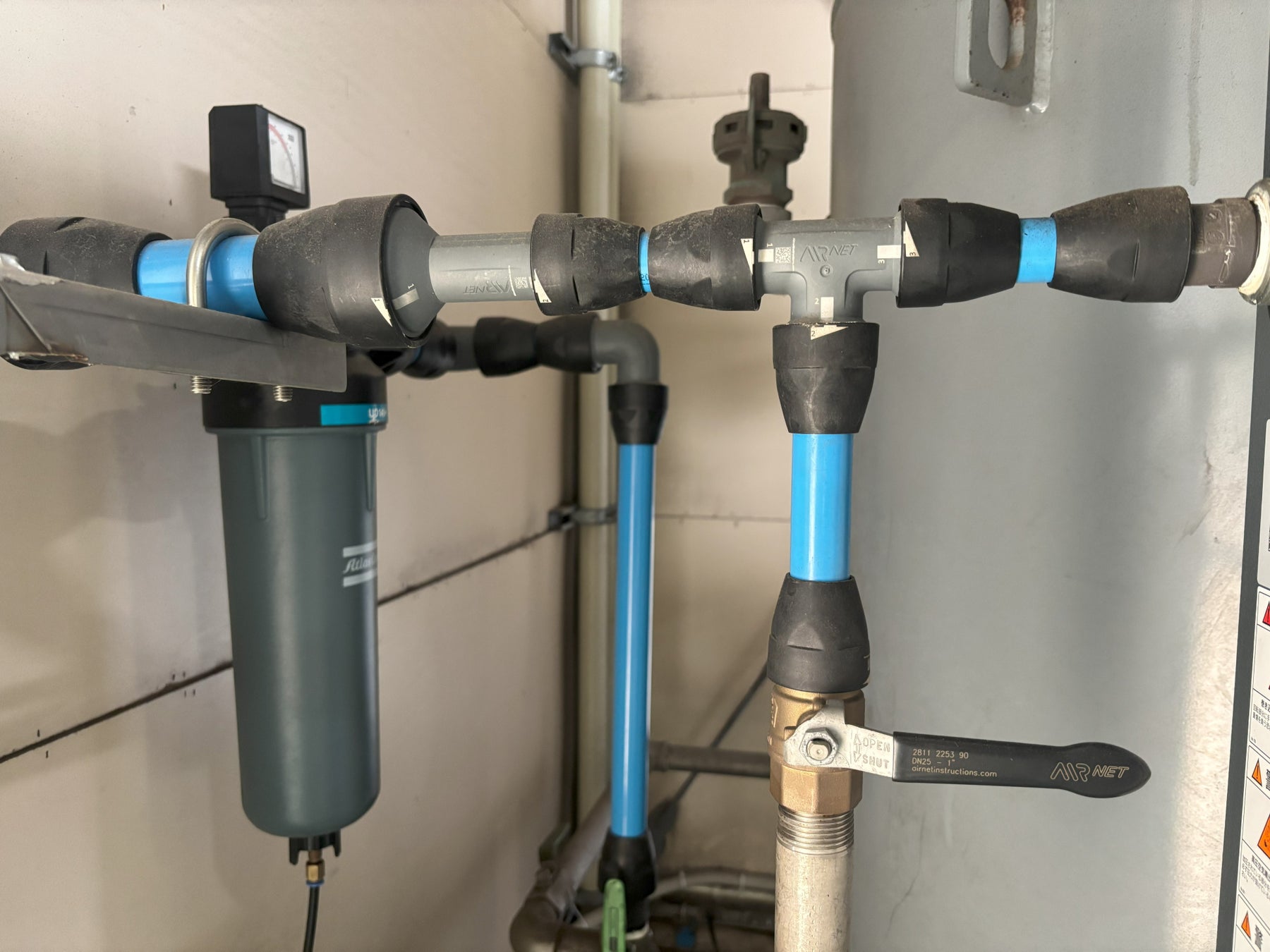

ラインフィルターUD+と、軽量アルミ配管エアネット

■ コンプレッサー周辺機器の導入

配管システム「エアネット」と、「ラインフィルターUD+」を合わせて導入し、エア供給が安定しています。エアネットは軽くて設置作業もスムーズだったとの事です。

■ 今後の展望

志貴野メッキ株式会社では、省エネとコスト削減を軸に、さらなる生産効率の向上を目指しています。もう1台の37kWの予備機がオーバースペックになってきたので、小型化を含め、引き続きコスト削減に向けて最適なソリューションを検討していくとのことです。

「アトラスコプコの国内対応力にも満足しています。今後も信頼できるパートナーとして期待しています。」と、宮本様からお言葉をいただきました。

アトラスコプコは、これからもお客様の課題解決に寄り添い、最適なご提案を提供してまいります。

　会 社 紹 介

志貴野メッキ株式会社

所在地　   富山県射水市新堀30番地2

創業　　   昭和23年９月23日

設立　　   昭和53年２月23日

代表者　   代表取締役会長　宮本　和子
　　　　   代表取締役社長　宮本　幸男

従業員数   77名

お問合せ先 TEL [phone] / FAX [phone] / E-mail [e-mail]

公式Web：http://www.shikino.com/
