SHINING 3DのFreeScan Trak Pro2を使用して自動車ホワイトボディ(BIW)を3Dスキャン

この記事では、SHINING 3DのFreeScan Trak Pro2を使用して自動車のホワイトボディ(BIW)を3Dスキャンする方法について詳しく説明します。

ホワイトボディ(BIW)とは？

ホワイトボディ（BIW）とは、自動車製造において、自動車の板金部品が組み立てられ、塗装や仕上げがまだ施されていない段階を指します。これは、最終部品を追加する前の車両の構造シェルを表します。ホワイトボディは、車両の品質、安全性、デザインに直接影響するため、自動車製造において基本的かつ重要な役割を果たします。

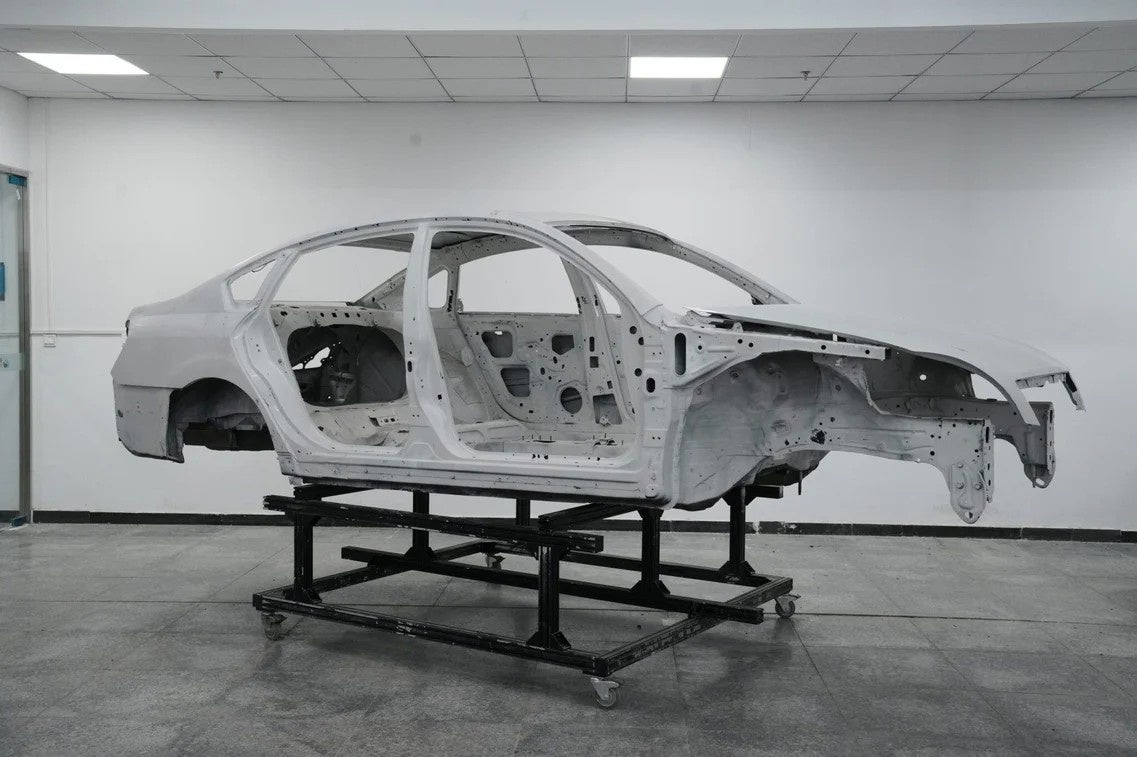

自動車ホワイトボディ

なぜホワイトボディを3Dスキャンするのか？

3Dスキャンにより、複雑な形状を非常に正確に測定できます。これは、現代の自動車の設計と製造に不可欠な品質管理、リバースエンジニアリング、プロトタイピング、仮想シミュレーションに役立ちます。

自動車ホワイトボディを3Dスキャン

まず、ホワイトボディの正確な3Dスキャンを実行することで、自動車メーカーはホワイトボディと個々の部品とのフィット感を保証し、車両全体の組み立て品質を向上させることができます。

また、3Dスキャンデータを設計図面と比較することで、自動車のデザイナーは設計上の欠陥を適時に特定し、調整と最適化を行うことができ、車両の性能と品質を向上させることができます。

さらに、3Dスキャン技術で作成された車体のデジタルモデルは、その後のデジタル生産とプロセスの最適化をサポートし、生産コストの削減、生産効率の向上を実現します。同時に、製品の品質と競争力も向上できます。

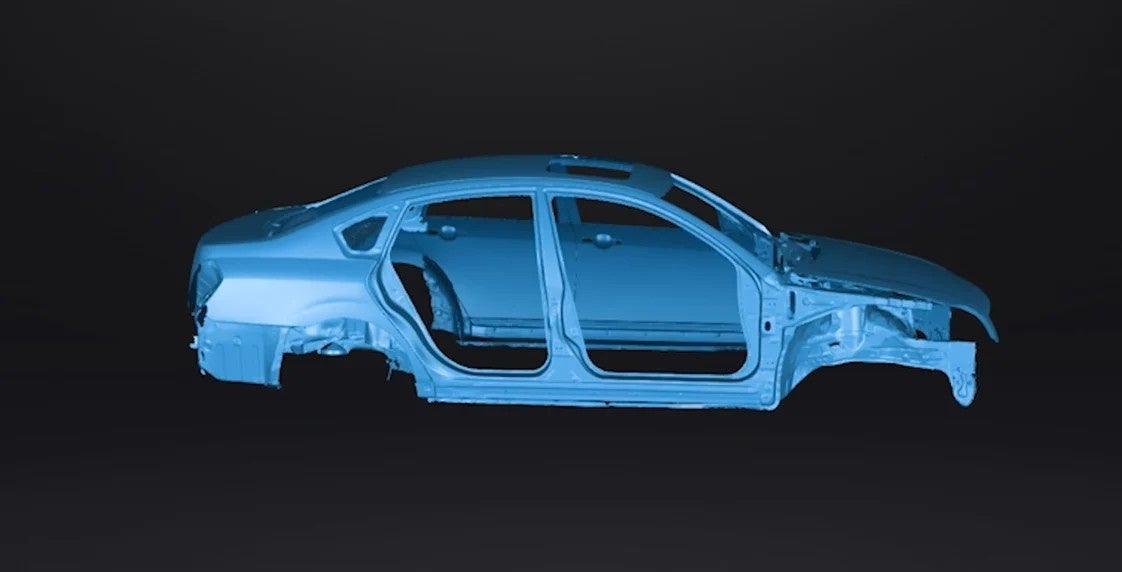

FreeScan Trak Pro2でスキャンした自動車ホワイトボディのデータ

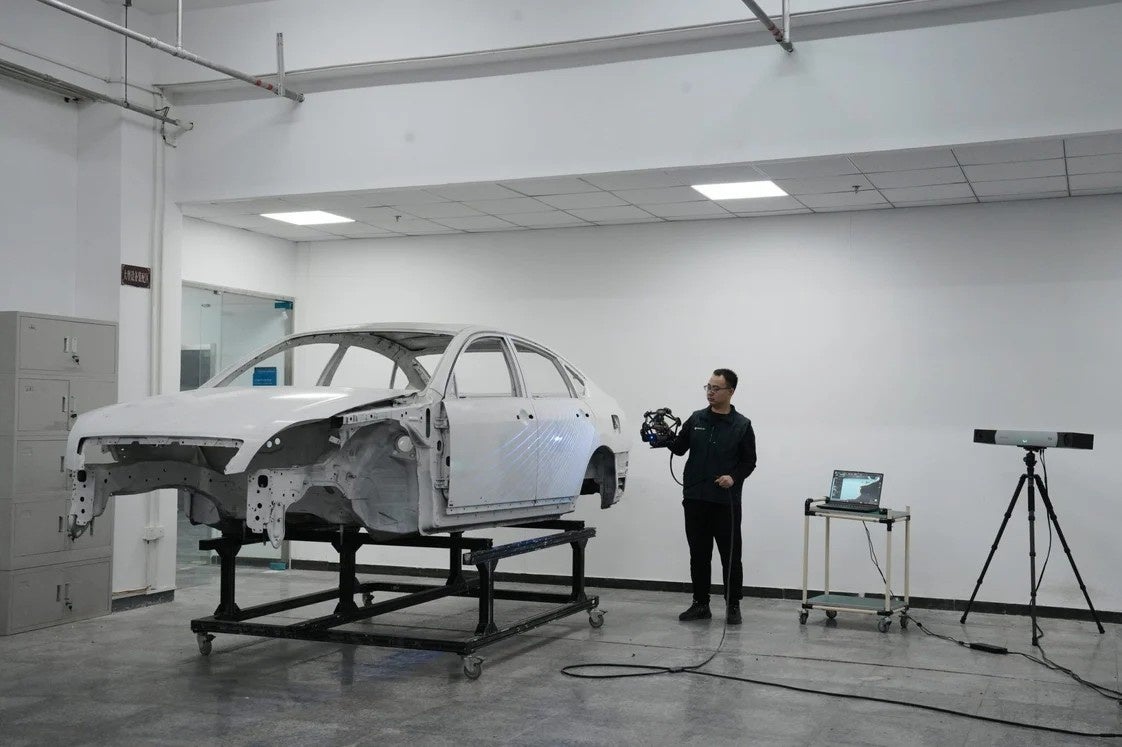

FreeScan Trak Pro2でホワイトボディを3Dスキャン

ホワイトボディをスキャンするとき、巨大なサイズや複雑な曲面など大きな課題を伴います。歪みやデータギャップのない正確なスキャンを実現することは、その後の製造プロセスにとって非常に重要です。

「FreeScan Trak Pro2」という3Dスキャナーは、ホワイトボディの3Dスキャンの複雑さに対応できます。FreeTrakバーは、追跡ターゲットによりTE25スキャナーをダイナミックにトラッキングします。マーカーを必要とする従来の方法とは異なり、このスキャナーはマーカー不要で、貴重な時間を節約し、スキャンプロセスを合理化します。

FreeScan Trak Pro2は、0.023mmまでの優れた精度で計測グレードのスキャン結果を提供します。同時に、広くて拡張可能なトラッキング範囲により、ホワイトボディの体積と表面積を高速かつ正確に測定できます。50本のブルーレーザーラインモードでは、ホワイトボディ全体を10分でキャプチャし、精度を損なうことなく効率性を確保します。

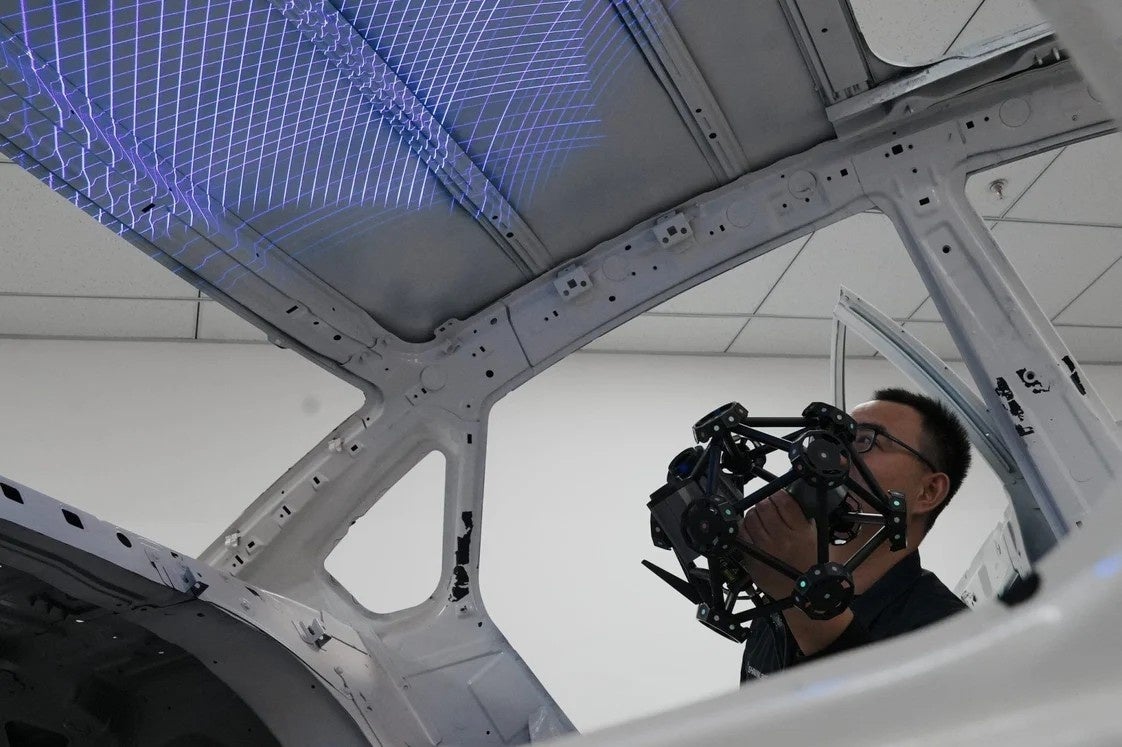

ホワイトボディの内部を3Dスキャン

まとめ

FreeScan Trak Pro2は、マーカーなしでホワイトボディの完全な3Dデータをすばやく取得できます。自動車の設計、製造、検査に大きな利便性をもたらします。スマート製造の時代において、3Dスキャンの役割は極めて重要です。ホワイトボディの完璧な組み立てを保証し、自動車設計の革新を推進します。

FreeScan Trak Pro2について

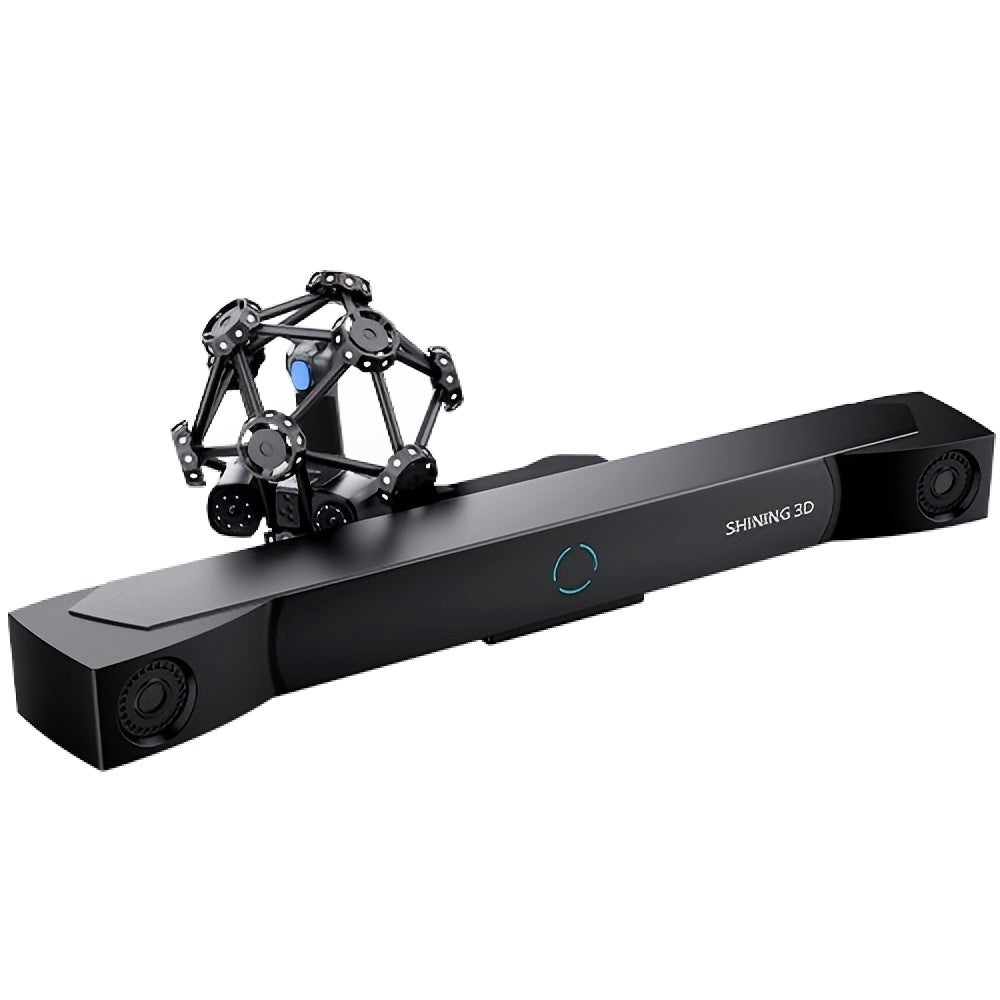

FreeScan Trak Pro2は、高い精度と繰り返し精度を備えており、マーカーを必要とせずに、さまざまな部品タイプや表面を迅速かつ正確に検査できます。品質管理や3D検査に最適な計測ツールです。

・マーカーは不要

・優れた精度

・広い測定範囲

FreeScan Trak Pro2詳細
