『コロナックス』空気浄化性能が約99%に向上

特許取得の直接型空気清浄機付き卓上シールド

株式会社日本マシンサービス

2022年2月9日 16時18分

株式会社日本マシンサービス(所在地：東京都墨田区、代表取締役：片桐茂夫)は、アクリル製の卓上シールド板に
直接型空気清浄機能を追加した『コロナックス』(特許技術[注1])の空気浄化性能が
従来品の約90％から約99％に向上したことをご報告いたします。

直接型空気清浄機付き卓上シールド『コロナックス』は、シールド板に向かう呼気を直接吸い込み、抗ウイルスHEPAフィルタで浄化したのちに室内に戻す、ユニークな空気清浄機です。

例えば、焼肉店で煙や臭いが室内に充満しないのは、焼肉の煙や臭いを直接排気することで、室内に拡散しないためです。『コロナックス』も原理は同じで、汚染した呼気が室内に拡散する前に、直接吸い込み浄化するので、室内拡散後に空気を浄化する一般的な空気清浄機と異なり、効率的な浄化が可能になります。

木曽さんちゅうのコロナックスってなんだろう?

流行語『整いました』で有名な漫才師・木曽さんちゅう(元・Wコロン)さんが、わかりやすく解説します。
　■木曽さんちゅうのコロナックスってなんだろう＜全五回＞
第一回　コロナックスってどんなマシン
　https://youtu.be/lVMXLlYUc-8
第二回　性能を体験できる試験場に行こう
　https://youtu.be/EwMMVGDfNg0
第三回　コロナックス開発の経緯
　https://youtu.be/IClfxxZ4RX0
第四回　コロナックスの中身を見てみよう
　https://youtu.be/NC7iQaAz7uQ
第五回　コロナックスの活用法を探ってみよう
　https://youtu.be/bQYTOuQP7ec

レーザー可視化試験

直接型空気清浄機『コロナックス』を用いて、人の呼気をコロナックスの風で流して浄化する動きを、
レーザーによって可視化する実験を行った。
この試験では、兵庫県立大学大学院　工学研究科　流体工学研究室　高垣直尚准教授者が実施したレーザー可視化試験[注3]、および、スモークマシンによるスモーク噴射試験[注4]によって、空気清浄機に呼気が吸い込まれる様子を確認した。

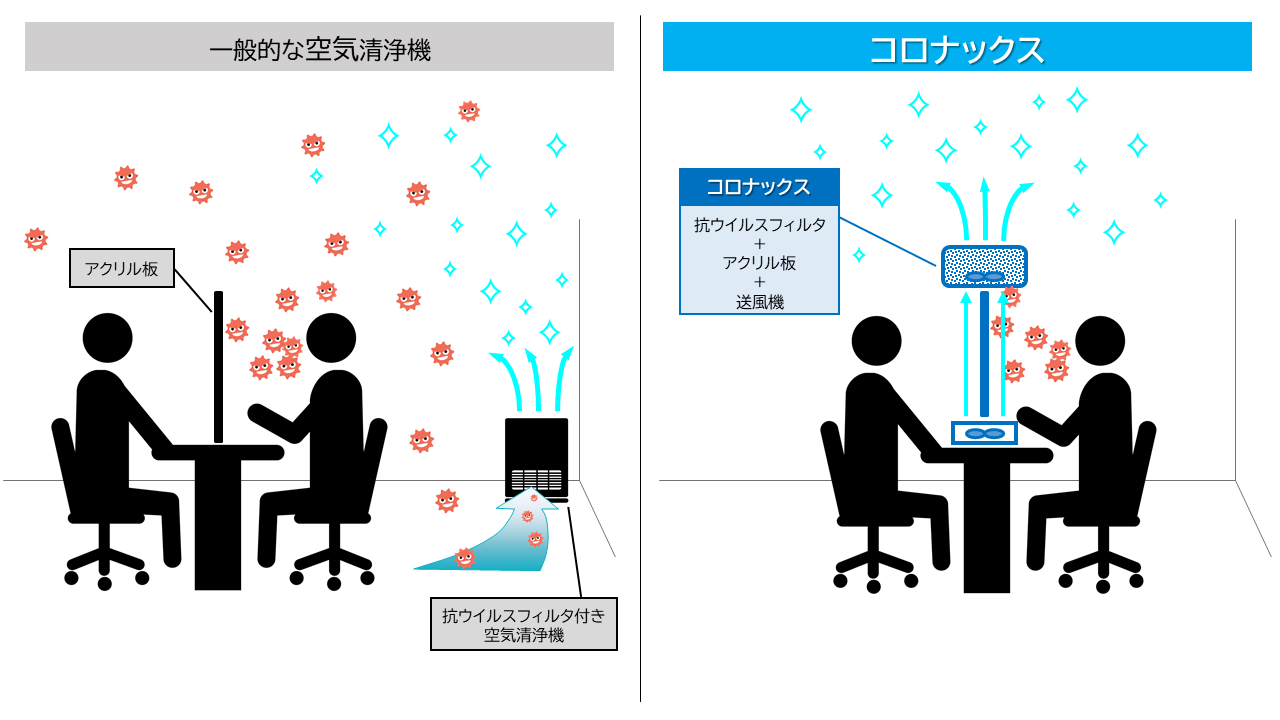

直接型空気清浄機とは

一般的な空気清浄機は、汚れた呼気がいったん室内に拡散した後に浄化するので、室内の汚染濃度はある程度上昇する。
　これに対して、直接型空気清浄機は汚れた呼気を直接吸い込むので、室内に拡散することはなく、効率的な浄化が可能になる。

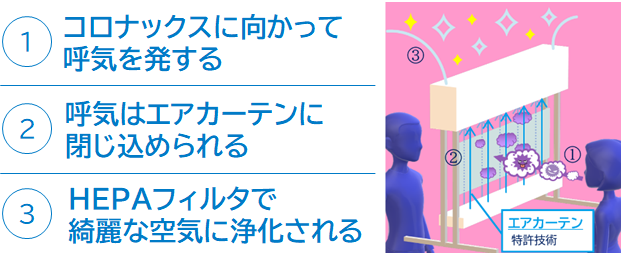

『コロナックス』のメカニズム

『コロナックス』はシールド板、送風機構、抗ウイルスHEPAフィルタで構成し、シールド板近傍で上昇気流のエアカーテンを形成する。
エアカーテンに向かう呼気飛沫は、エアカーテンを貫通すると、シールド板に衝突し、エアカーテン内に閉じ込められてエアカーテンの流れに乗ってHEPAフィルタに送り込まれ、HEPAフィルタで浄化されて室内に戻される。

空気浄化性能は２ステップ

・第１ステップは、呼気を集める効率(当社の特許技術)であって、この値が、従来型の約90%から、高性能型の約99%に向上した。(A)

・第２ステップは、HEPAフィルタの粒子捕集率(フィルタメーカー技術)であって、従来型と高性能型で差はなく、99.97%以上(JIS規格)である。(B)
コロナックス全体の空気清浄性能はA×Bだが、Bがほぼ100%であることから、Aの値はそのまま約90%から約99%に向上したことになる。

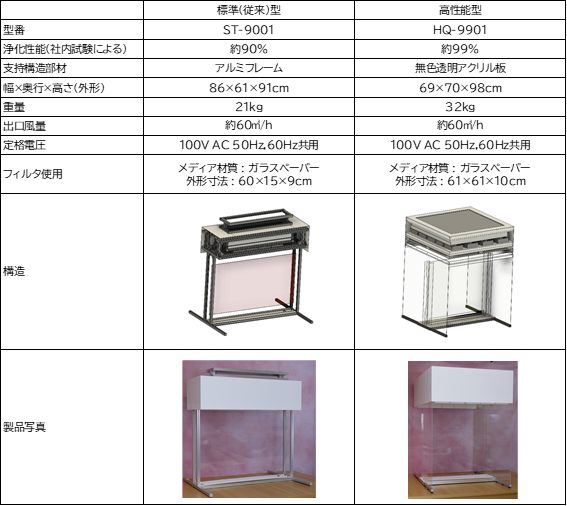

従来型と高性能型の比較

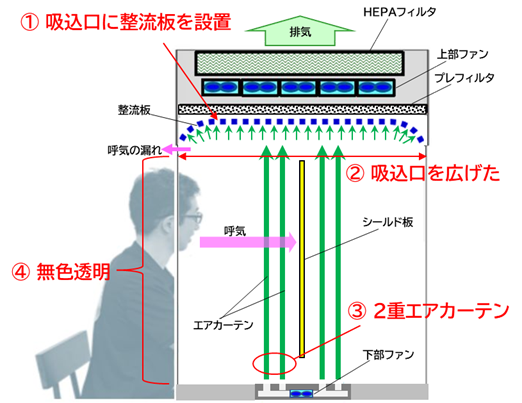

高性能型の改善ポイント

①吸込口に整流板を設置
　整流板には全面にわたり、規則的なスリットを設け、流れの乱れを無くし、満遍なく吸い込むようにした。
　また、外部への呼気の漏れを抑制するために、整流板の外側を滑らかな曲面とした。
②吸込口を広げた
　吸込口の面積を、従来型に対して約２倍に広げて、確実に呼気を吸い込むようにした。
③２重エアカーテン
　エアカーテンの吹出口を２分割して、引き離すことで、吹出流量を変えることなく、
　呼気の封じ込め性能を向上させた。
④無色透明
　支持構造部材にアクリル板を採用して、視界を遮ることなく開放した。

コロナックスは受注生産で納期は約2ヶ月、高性能型については2022年２月から順次受付を開始する。

[注1]　特許第6868922号　『雰囲気遮断浄化装置、エアロゾル浄化方法、フィットネスクラブ、医療設備、および、イベント会場』
[注2]　『呼気挙動レーザー可視化試験』《 https://youtu.be/HrqdyG966Xw 》
[注3]　『スモーク繰り返し吐出試験』　《 https://youtu.be/qyOrjA2-iw8 》
