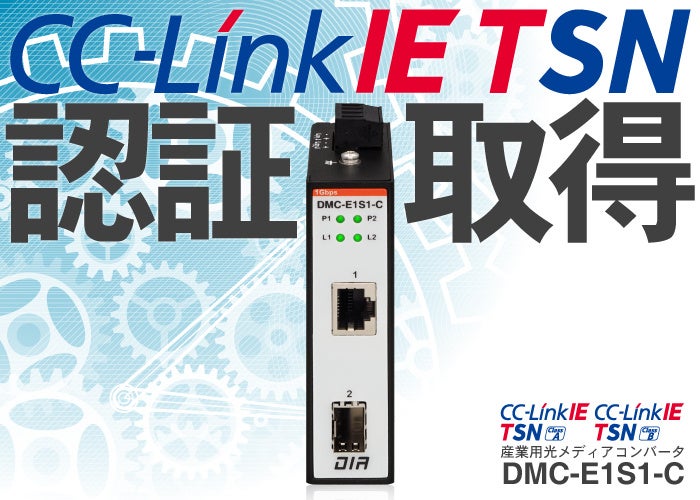

国内メーカー初！CC-Link IE TSN認証取得、産業用光メディアコンバータ「DMC-E1S1-C」

ダイヤトレンド株式会社

2024年8月30日 13時00分

産業用ネットワークソリューション製品を提供するダイヤトレンド株式会社(本社：大阪府大阪市、代表：宮下清哉、以下ダイヤトレンド)は、この度、発売している産業用光メディアコンバータ「DMC-E1S1-C」において、2024年8月23日に、国内メーカー初*となるCC-Link IE TSN ClassB認証を取得しました。

*2024年8月23日時点にて発売中の国内メディアコンバータとして初めて

●製品ページ

<DMC-E1S1-C>

https://www.diatrend.com/network/dmc-e1s1-c/index.php

<SFPGSX-w>

https://www.diatrend.com/network/sfp/sfp.php

●CC-Linkパートナー製品情報

https://www.cc-link.org/sch/C020?CL=3&prodId=PD2024081843&menuSeqNo=1

TSN(Time-Sensitive Networking)需要

生産現場における自動化の需要は年々高まっており、生産性・効率性・安全性の向上を目指す産業においてTSN(Time-Sensitive Networking)は重要な手段になっています。そのため、FA(FactoryAutomation)分野の企業は、機械とシステム間の通信と調整を改善するためにTSN技術の採用を増やしており、Knowledge Sourcing Intelligence社のマーケットレポートによれば、世界のTSN市場規模は2028年には約16.5億米ドルに達すると予測されています。

対応の背景

このTSN技術を生産現場で採用するにあたり、機器構成が柔軟にできないという課題がありました。なぜなら、CC-Link IE TSN ClassBに対応した光メディアコンバータがなかったため、機器間距離を100m以内で構成する必要があったためです。今回「DMC-E1S1-C」をCC-Link IE TSN ClassB認証に対応させることで、機器間距離を最大550mまで延長可能とし、機器構成の幅が広がります。

産業用光メディアコンバータについて

メディアコンバータとは、異なる素材・方式の伝送媒体の信号を変換し、相互通信をする装置のことで、光メディアコンバータは変換の一方が光ファイバーに対応している製品です。

産業用光メディアコンバータとは、工場などの過酷な環境でも動作可能なメディアコンバータで、幅広い動作温度、高い耐久性が特徴です。

DMC-E1S1-Cについて

DMC-E1S1-Cは、CC-Link IE TSN ClassB 1GbpsおよびCC-Link IE TSN ClassA 1Gbps,100Mbpsの推奨配線部品試験に合格。高度な時刻同期が必要な認証ClassBに対応した光メディアコンバータです。

SFPポートを1ポート搭載しているため、例えば弊社のSFPモジュール「SFPGZX70-w」を併用することで、100mが最大通信距離となる有線LANを光信号に変換し、最長70kmの接続を実現します。また、三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

本製品は、CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。

なお、DMC-E1S1-CをTSN配線で使用する場合は、SFPモジュール「SFPGSX-w」を併用使用いただくことで、最長550mまで延長接続可能です。

CC-Link IE TSNについて

CC-Link IE TSNは、標準Ethernet規格を拡張した「TSN(Time-Sensitive Network)」を採用している規格で、リアルタイム性を確保しながら、他のオープンネットワークの通信やITシステムとの情報通信を同一ネットワークで融合が可能なネットワークです。認証クラスには、ClassAとClassBの2種類があり、Class Bがより高性能です。ClassBに対応している製品は高精度な時刻同期が可能であり、具体的には、同期リアルタイム通信や、同期精度1μsの担保が可能といったことが可能です。ただし、専用LSIを用いるか、高速な通信周期をサポートした汎用EthernetLSIが必要となります。

今後の展望

ダイヤトレンドでは、今後も製造現場のDX化に必要不可欠なネットワークソリューション製品の拡充をしてまいります。

●製品概要

型式	DMC-E1S1-C
種類	産業用光メディアコンバータ
対応ネットワーク	CC-Link IE Field CC-Link IE TSN
直販価格（税込）	35,640円

●製品仕様

ネットワーク	IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x
インターフェース	10BASE-T/100BASE-TX/1000BASE-T/1000BASE-X
RJ-45ポート数/SFPポート数	1ポート/1ポート
伝送距離	Ethernet：100m 光ファイバー：70km（SFPモジュールに依存） CC-Link IE TSN 認証ClassB：550m
伝送速度（MAX）	1000Mbps
LED	P1 P2 L1 L2
MTBF	560,000時間
電源	DC12V～36V（冗長電源）
消費電力	3W
ESD保護	DC6000V
サージ保護	DC2000V
ケース材質	IP40 スチール
適合規格	CE/FCC（classA） EN55022 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC60068-2-27、IEC 60068-2-32
取付方法	DINレール取付
動作温度	-10℃～+70℃
保存温度	-40℃～+85℃
動作湿度	5～95%RH、結露なきこと
保存湿度	5～95%RH、結露なきこと
本体重量	250g

● 認定製品情報

型式(型名)	DMC-E1S1-C
製品名	産業用光メディアコンバータ
登録番号	NRT-IT-00116
ネットワーク・機能	CC-Link IE TSN
テスト区分	推奨配線部品試験
クラス、通信速度	CC-Link IE TSN ClassB 1Gbps CC-Link IE TSN ClassA 1Gbps, 100Mbps
