アルファモジュラーミル専用超硬シャンク ASCにフリーネックタイプを追加　2025年2月5日発売

干渉を気にせず突き出し量を調節できる！

株式会社MOLDINO（本社:東京都墨田区 代表取締役社長:金子 善昭 以下MOLDINO）は、アルファモジュラーミル専用超硬シャンク ASCにフリーネックタイプを追加し、2025年2月5日より発売いたします。

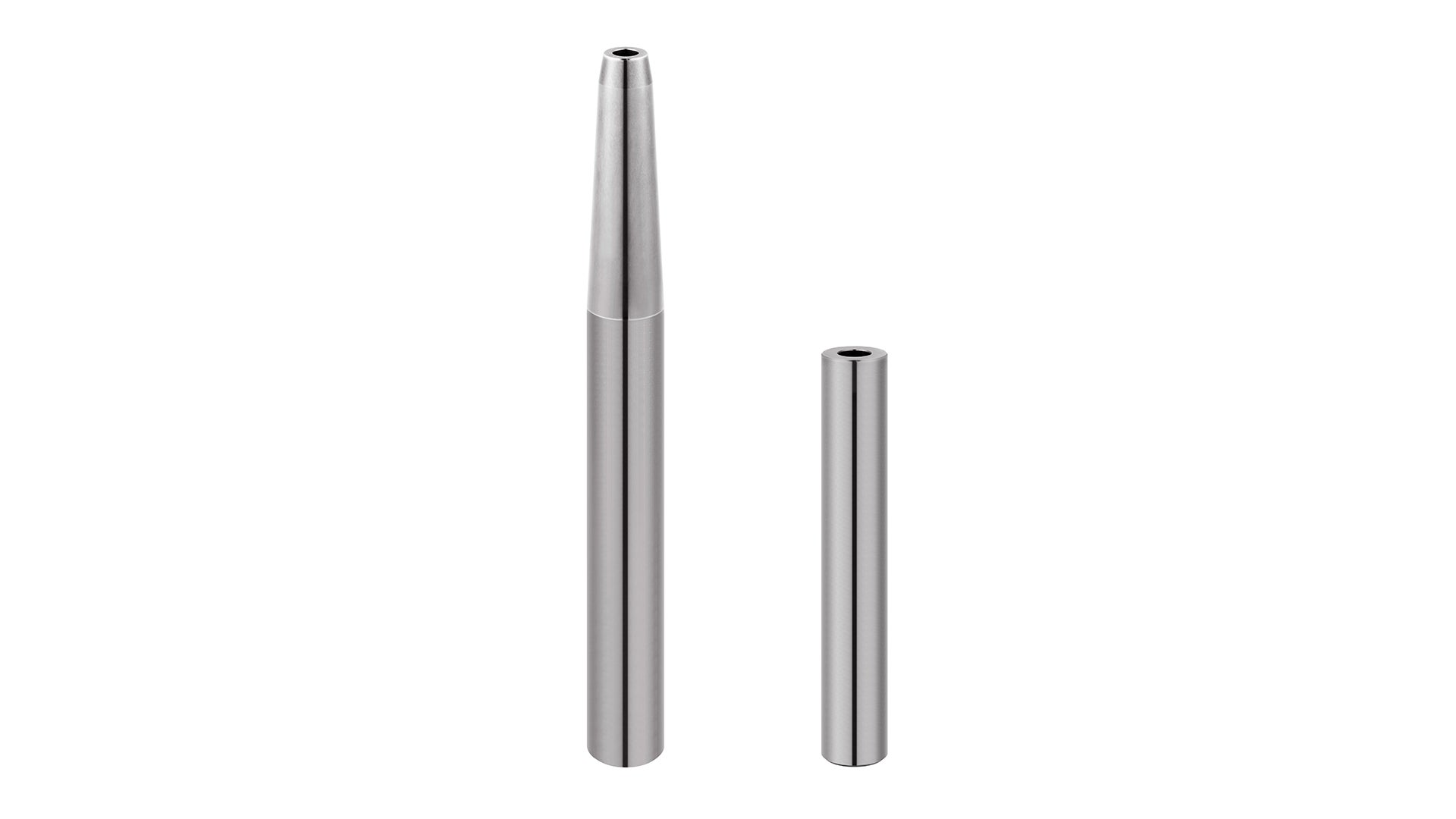

アルファモジュラーミル専用超硬シャンク ASC　フリーネックタイプ

■開発にあたって

近年、ギガキャストに象徴されるダイカスト金型の大型化が進んでいます。この大型化の狙いは、主に部品点数の一体化による高機能化と低コスト化ですが、起伏の大きいダイカスト金型が大型化することで従来の金型に比べて一層の深彫りが必要となっています。弊社従来品の超硬シャンクが加工可能な領域は工具径に対する突き出し量の比率 L/D＝10程度が上限で、これより深い領域の加工は放電加工を適用せざるを得ず、コスト高となり加工時間も長くなります。

このような課題に対し、弊社はダイカスト金型の抜き勾配に応じたテーパ設計を適用することで干渉を回避しつつ、剛性を向上することでL/D＝12程度までの深彫り加工に対応するアルファモジュラーミル専用超硬シャンク「ASC」のフリーネックタイプを開発いたしました。

■商品の特徴とメリット

1. テーパタイプとストレートタイプをラインナップしました。

2. 干渉を気にせず突き出し量を調整できます。

3. テーパタイプは独自の高剛性形状で、従来に比べ深い領域まで工具が届きます。

4. ストレートタイプは工具径よりシャンク径が小さく、立壁との干渉がありません。

■推奨できる加工用途

各種金型の深彫り加工

■仕様

テーパタイプ：適用ヘッド外径Φ10～Φ22（12アイテム）

ストレートタイプ：適用ヘッド外径Φ10～Φ25（13アイテム)

■価格

\47,500～\482,000（消費税別）

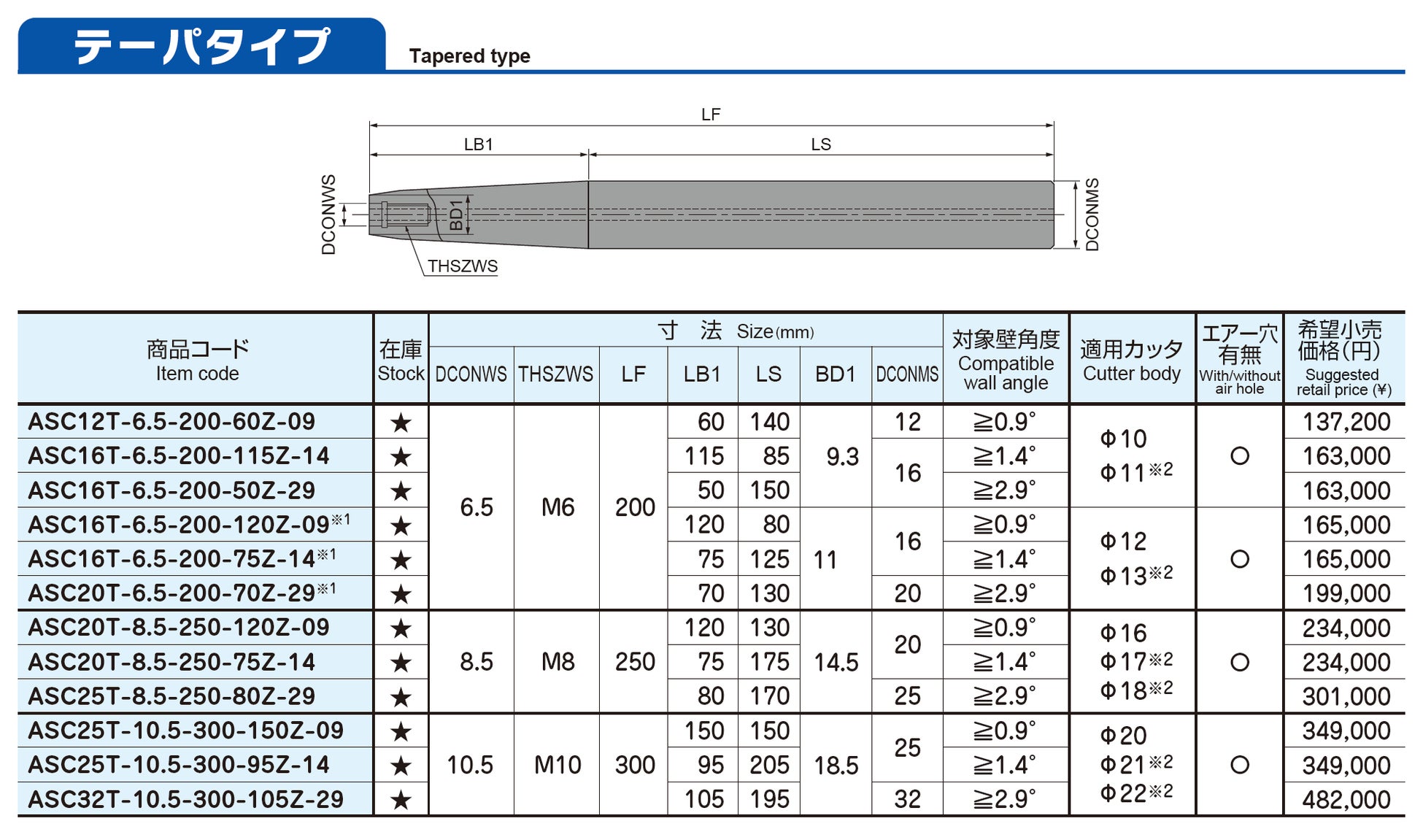

テーパタイプ　ラインナップ

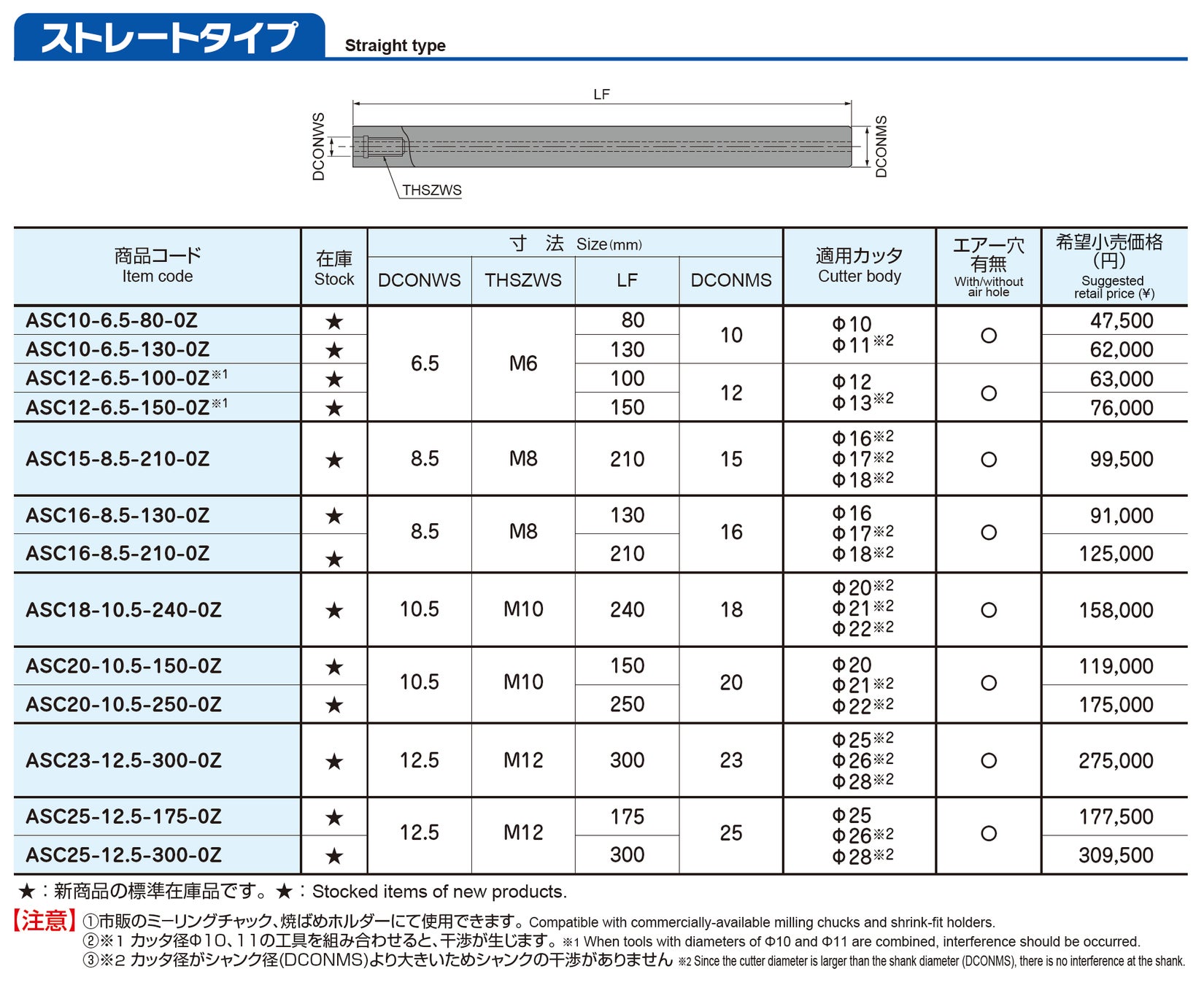

ストレートタイプ　ラインナップ

■発売日

2025年2月5日

■製品情報

https://www.moldino.com/products/detail/?pid=asc

https://www.moldino.com/news/detail/?nid=20250203154819

以上
