HIOKI、データロガー向けサーミスターモジュール『U8557』『LR8537』を発売

高速・多チャネル温度測定でEV・エネルギー開発を支援

　HIOKI（日置電機株式会社：長野県上田市、代表取締役社長：岡澤尊宏）は、2026年3月10日、当社のメモリハイロガーLR8450およびLR8450-01向けのサーミスターモジュール「U8557」およびワイヤレスサーミスターモジュール「LR8537」を発売しました。本製品は、自動車、産業機器、エネルギー分野において高まる「高速・多点（多チャネル）」の温度測定ニーズに応えるために開発されました。

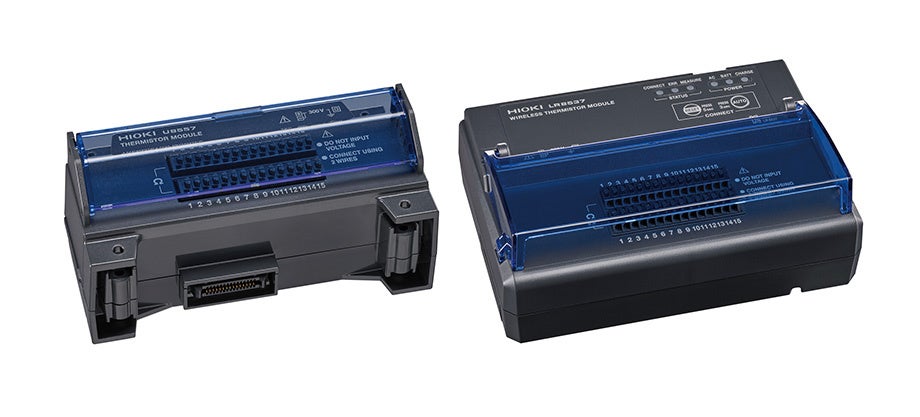

サーミスターモジュールU8557(左), ワイヤレスサーミスターモジュールLR8537(右)

■ 開発の背景

　サーミスターは、自動車や家電、産業機器など幅広い分野で使用されている温度センサーです。特に自動車業界では、BEVやHEVといった電気自動車の普及に伴い、高効率化・高出力化・安全性向上を実現するための熱マネジメントが重要な開発テーマとなっています。バッテリーやモーターの温度管理・冷却性能の評価において、システムや試作機に設置されたサーミスターを活用した温度挙動評価の重要性が増しています。

　一方で、従来の測定手法では、多チャネル測定時の配線作業が煩雑であることや、測定速度、データ処理の負担が課題となっていました。当社はこれらの課題を解決するため、高速かつ多チャネルでのサーミスター測定を可能にする新しいモジュールを開発しました。

■ 製品概要

　U8557およびLR8537は、サーミスターと抵抗測定に対応した15チャネル入力の測定モジュールです。本製品は最大200kΩまでの抵抗測定に対応しており、50msの高速なデータ更新間隔と16bit A/Dの高分解能を両立しています。

　また、あらかじめサーミスターの抵抗値―温度特性をメモリハイロガーLR8450またはLR8450-01に登録しておくことで、測定した抵抗値を温度へと、リアルタイムに換算し記録できます。複数の特性式を設定できるため、メーカーを問わず市場に流通するさまざまなタイプのサーミスターを用いた測定に柔軟に対応します。

　拡張性においても優れた性能を発揮し、直結型のU8557をLR8450シリーズに4台接続することで最大60チャネル、ワイヤレス型のLR8537をLR8450-01と組み合わせることで最大165チャネルの多点測定を、すべて50msの高速周期で同時に実行できます。この測定速度は一般的なベンチトップ型デジタルマルチメータ（DMM）と比較して10倍以上も高速であり、バッテリーの充放電と温度を管理するバッテリーマネジメントシステム（BMS）の更新周期に同期したデータ取得を実現します。これにより、BMSの設計検証において精度の高い温度挙動解析が可能となります。さらに、本モジュールは熱電対モジュールなど、他のLR8450シリーズ用モジュールと混在して使用することも可能です。現場のニーズに合わせて異なる温度センサー方式を一つのシステムに統合し、柔軟かつ高度な計測環境を容易に構築できます。

■ 主な特長

・1モジュールあたり15チャネルのサーミスターおよび抵抗入力に対応

・最速50msのデータ更新間隔

・16bit A/D分解能

・抵抗測定範囲：2000Ω／20kΩ／200kΩ

・簡単かつ確実に配線できる押しボタン式端子台

■ 主な用途

・BEV／HEVバッテリー評価：温度分布解析、充放電時の温度変動解析

・BMS検証：サーミスター測定値とBMS挙動の相関確認

・モーター／インバーター評価：内部温度監視・耐久試験

・多点温度測定：過渡的な熱挙動の可視化

・ワイヤレス温度計測：配線困難環境での測定（LR8537）

■ 製品ラインアップと価格

・サーミスターモジュール U8557
メモリハイロガーLR8450、LR8450-01用の直結型モジュール。ベンチ据え置きやラックマウントなど、安定した試験環境に最適です。

・ワイヤレスサーミスターモジュール LR8537
メモリハイロガーLR8450-01用の無線LAN接続モジュール。ワイヤレス通信によるデータ転送に加え、AC電源またはバッテリー駆動に対応し、配線レスで自由度の高い温度測定環境を実現します。

■ 日置電機株式会社について

　日置電機は、開発、生産、販売・サービスまでを一貫して自社で行う電気計測器のメーカーです。電気計測器は、あらゆる産業の基盤となることから「産業のマザーツール」とも呼ばれ、日常の生活に欠かせない電気インフラの保全、生産ラインでの検査、さらには製品の研究開発まで、幅広い分野で重要な役割を担っています。1935年の創業以来、独自の電気計測技術を追求し、「測る」で社会課題の解決を支えています。
