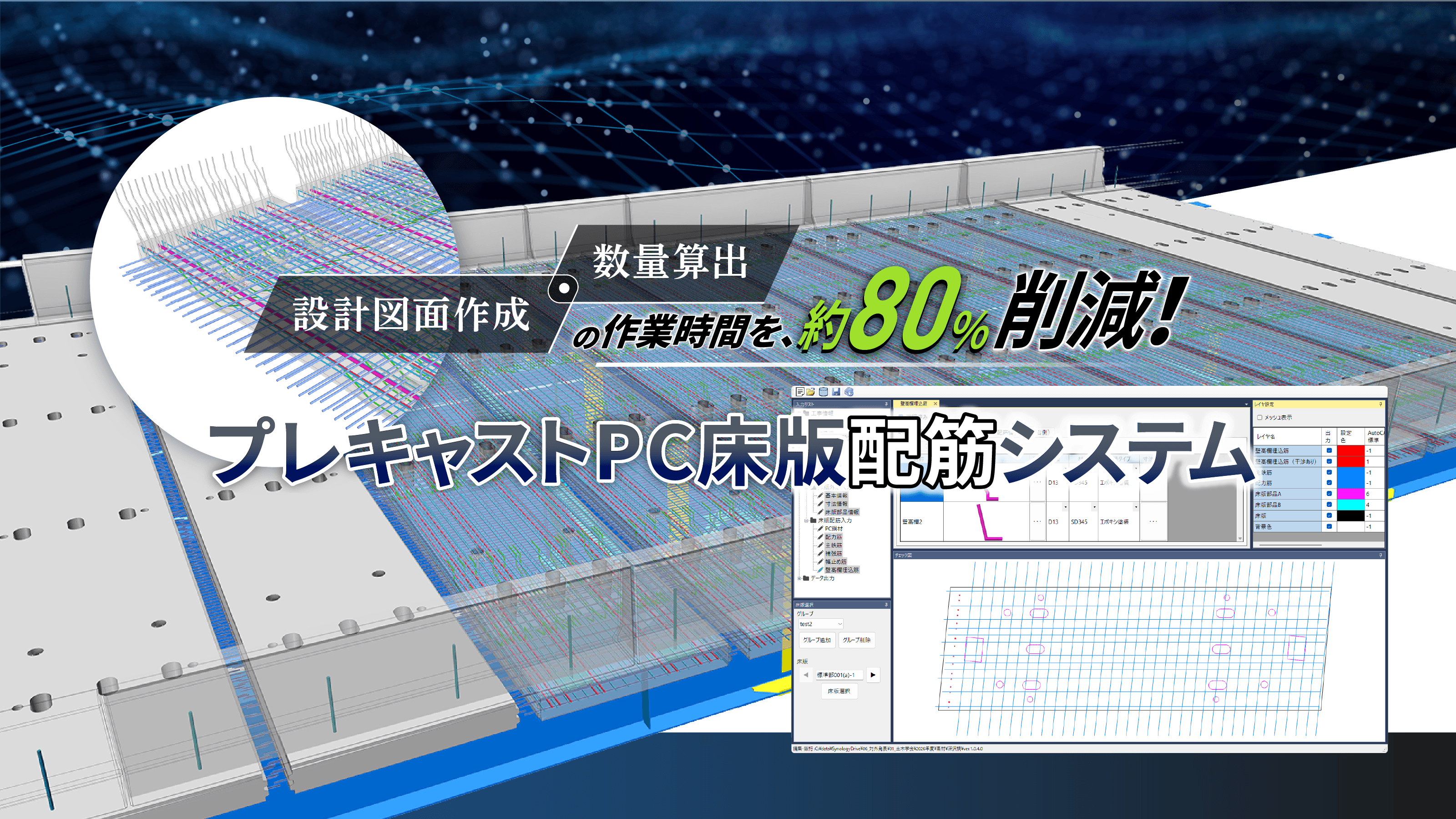

プレキャストPC床版配筋設計の工数を最大80％削減、4社共同でBIM/CIM自動生成システムを開発

～配筋自動生成から3次元モデル・図面・数量算出までを一貫処理、配筋設計の属人化解消に挑戦～

オフィスケイワン株式会社

2026年10月1日 10時00分

橋をつくる人をデジタル技術で支える、オフィスケイワン株式会社（本社：大阪市西区、代表取締役：保田敬一）は、エム・エムブリッジ株式会社、株式会社大林組、株式会社IHIインフラスクエアと、プレキャストPC床版の配筋設計を効率化・高度化するプレキャストPC床版配筋BIM/CIMシステムを共同開発しましたのでお知らせいたします。本システムは、床版割付け情報と材料マスタ、設計ルールを連動させることで、干渉しない配筋自動生成から3次元モデル、設計図面、数量算出までを一貫して実行可能としました。試験運用において、従来の技術者による図面作成および数量算出手法と比較し、標準版を対象とした設計図面作成および数量算出に要する時間を約80％削減する効果が確認されました。これにより、従来属人的であった配筋図面作成ノウハウを形式知化し、床版更新工事における設計業務の標準化と生産性向上に貢献します。

１．開発の背景

近年、高速道路をはじめとする橋梁の大規模更新事業が本格化し、床版取替工事の需要は今後さらに増加することが見込まれています。一方で、プレキャストPC床版の設計業務は、配筋図の作成や数量算出など熟練技術者に依存する属人的な作業となっていました。また、工場製作するプレキャスト床版は現地架設時に不具合があった場合、手直しの余地が少なく設計ミスが大きな工程遅延となるリスクがあります。そこで橋梁分野のデジタル技術活用で豊富な実績を有する各社が連携し、配筋設計の自動化とBIM/CIMによる一貫処理を実現する新たなシステムを共同開発しました。

２．開発システムの概要と特長

本システムの特徴は、床版割付け情報、材料マスタおよび設計ルールを連動させることで、配筋自動生成から図面・数量算出までを一貫して実装した点にあります。

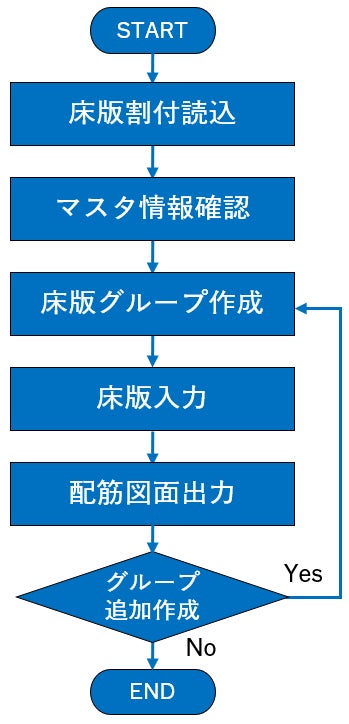

（１）設計プロセスの一貫処理機能

床版割付け情報をもとに、配筋の自動生成から3次元モデル、2D図面、鉄筋数量の算出までを一貫して実行可能です。設計・図面・数量のデータを統合することで、設計プロセス全体の効率化とデータの一元管理を実現します。

（２）設計ルールに基づく自動配筋機能

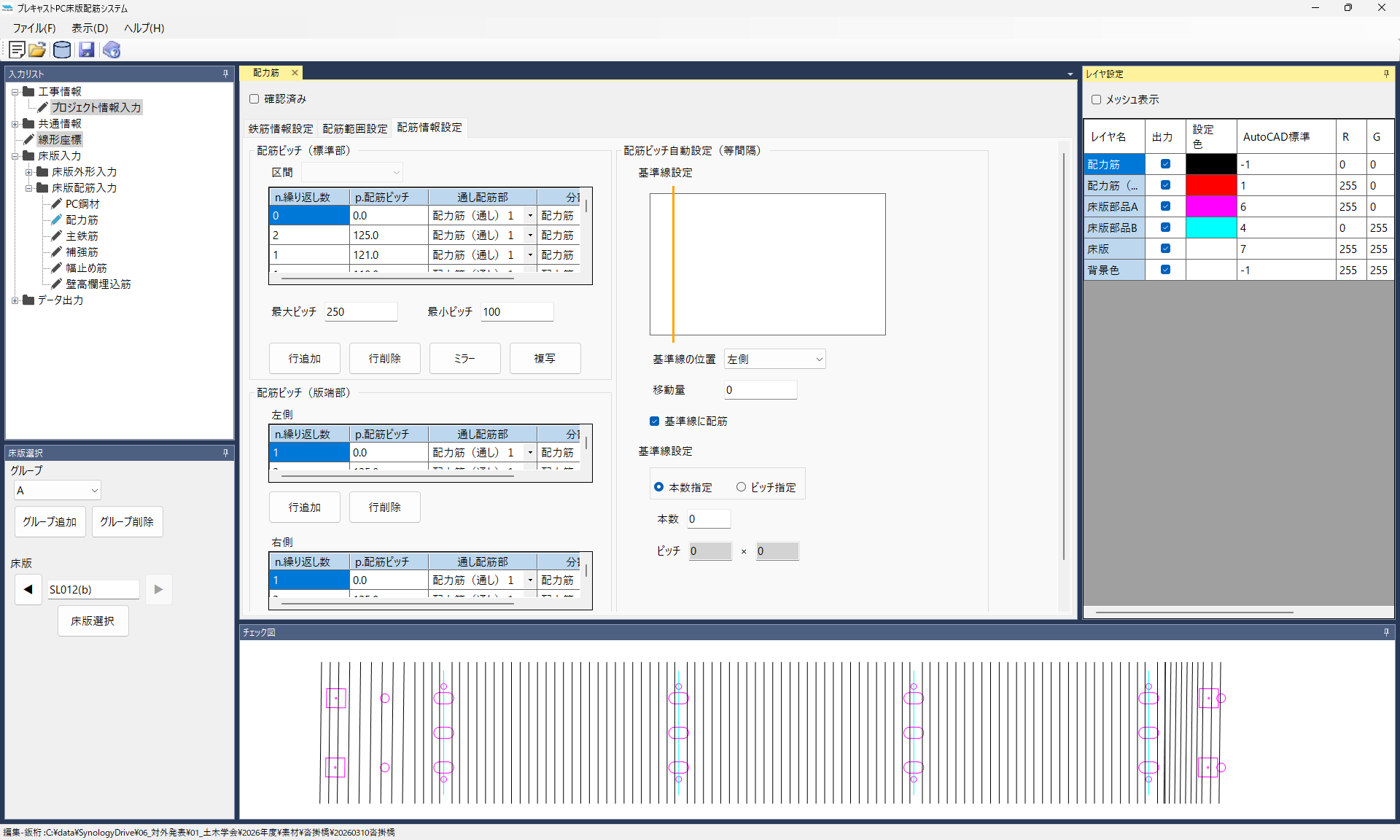

最大・最小ピッチ条件に基づく鉄筋配置、スタッド孔や排水桝による鉄筋分割・補強処理、a版・b版の半ピッチずらしなど、設計ルール（NEXCO設計要領第二集橋梁保全編令和7年7月）を反映した配筋の自動生成が可能です。これにより、熟練技術者が有する設計ノウハウの形式知化を実現しました。

（３）入力作業の大幅省力化機能

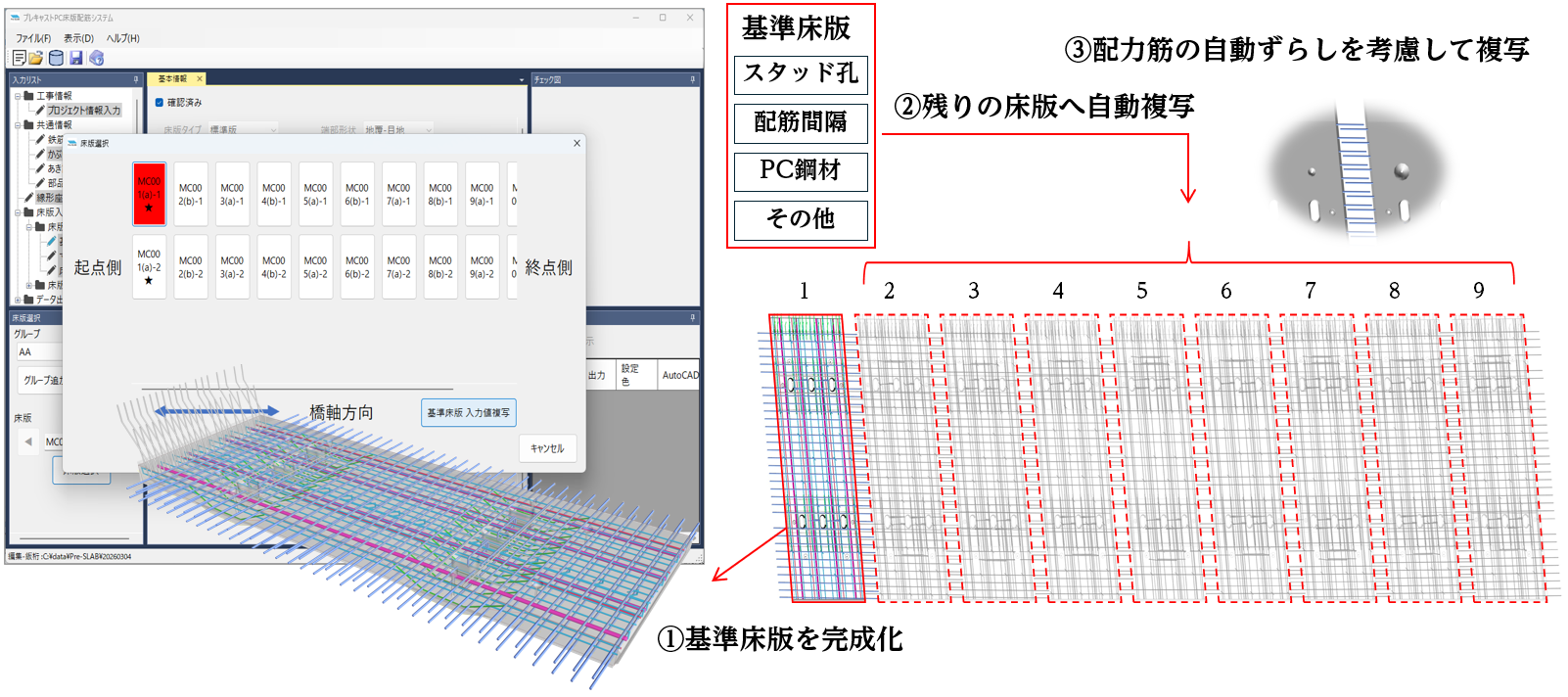

床版グループ単位でのデータ管理と基準床版からの複写機能により、入力作業を大幅に削減します。さらに材料マスタの活用により、各種条件の自動入力を可能とし、設計者の作業負担を軽減します。

（４）3次元モデル連携・干渉確認機能

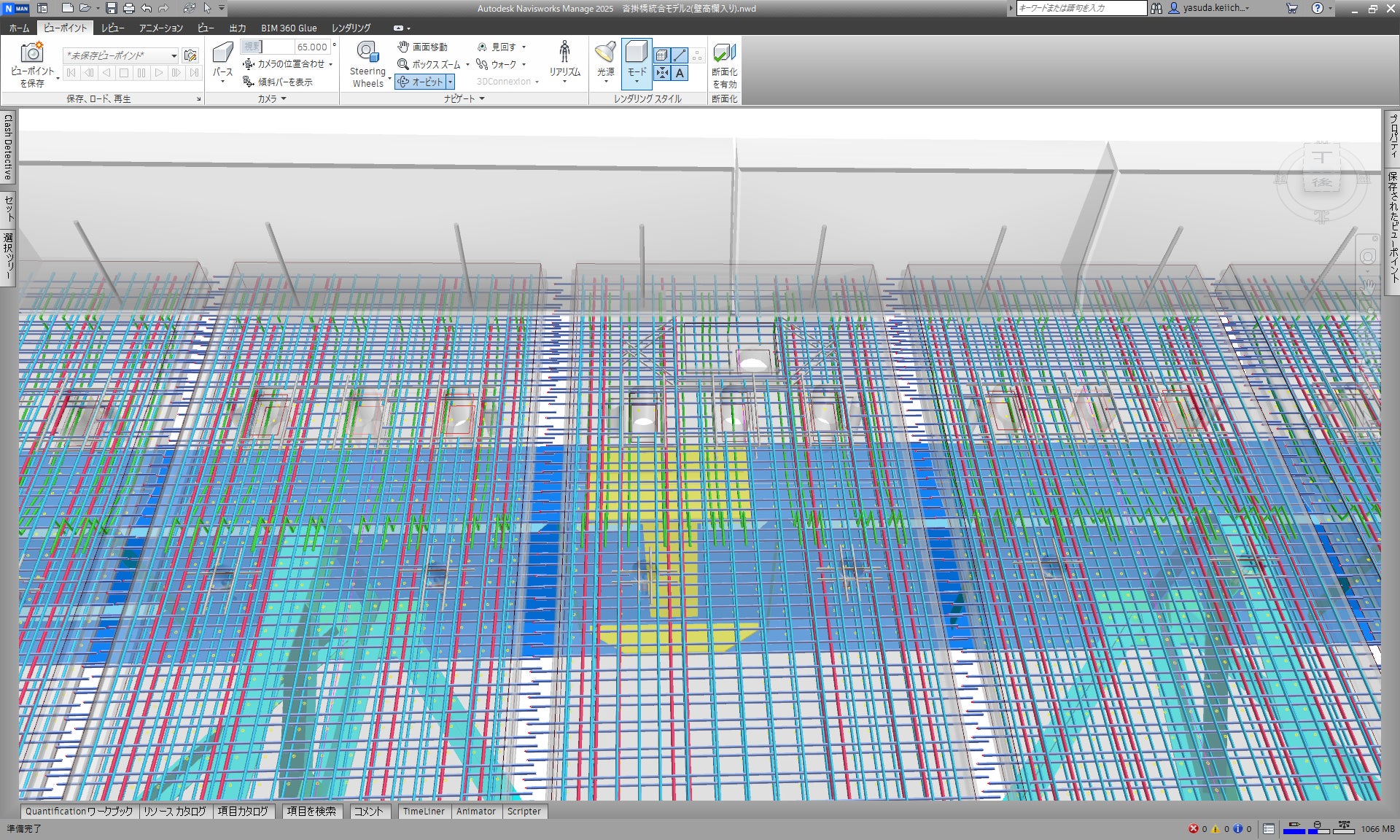

全体座標系での3次元モデル出力により、隣接床版の鉄筋干渉や鋼橋CIMシステム「CIM-GIRDER」で作成した既設鋼桁との取り合いを設計段階で確認可能です。これにより、施工前の不整合を未然に防止し、設計品質の向上と手戻り削減に寄与します。

（５）設計者支援UI（GUI）機能

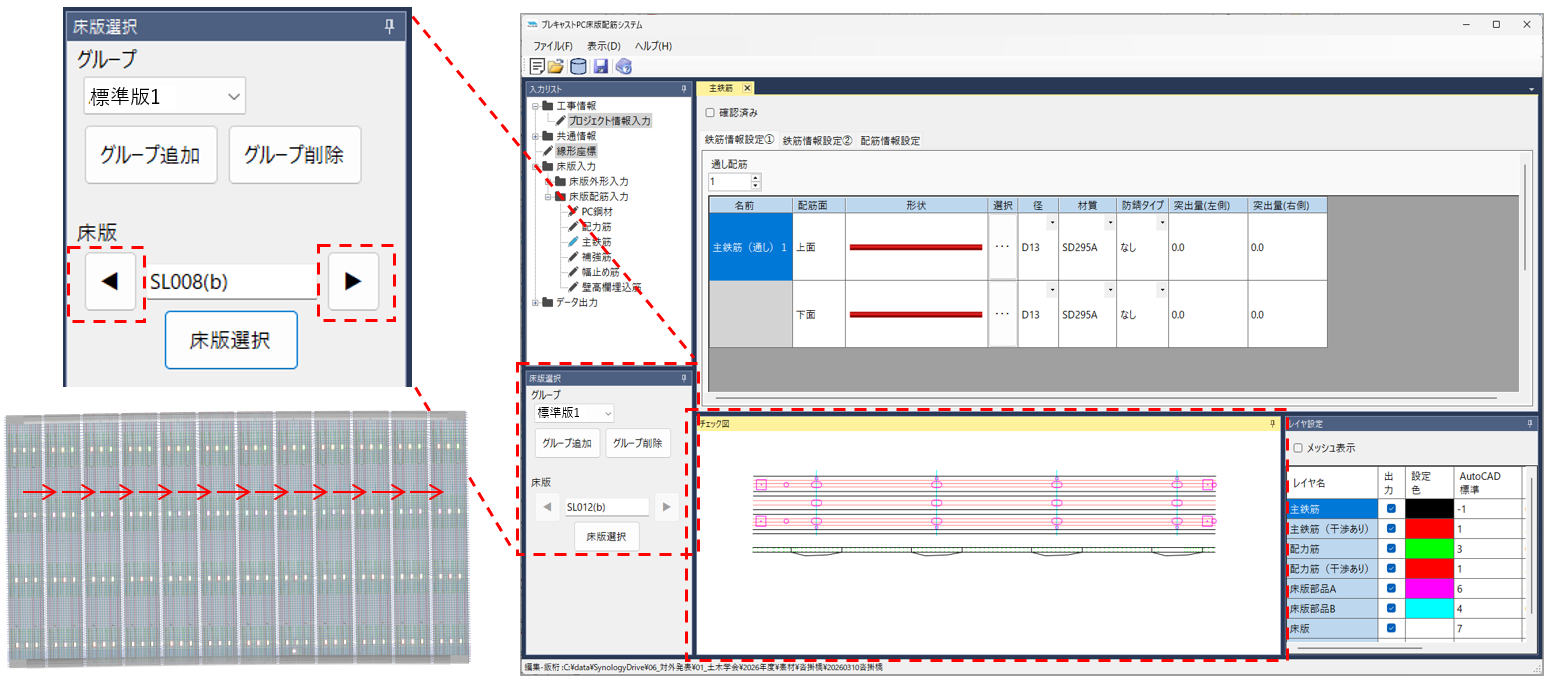

隣接する床版の入力情報を連続的に確認できるなど、俯瞰的な設計検討を支援する画面設計を採用しています。「まず見て決める」操作性により、設計作業の効率と判断精度の向上を実現します。

３．運用効果

本システムの試験運用において、従来の図面作成および数量算出手法と比較し、標準版の設計図面作成および数量算出に要する時間を約80％削減する効果が確認されました。また、設計作業の省力化により、床版割付けや構造検討に十分な時間を確保できるようになり、設計品質の向上および製作コストの低減にも寄与します。

４．共同開発体制

本システムの共同開発会社は下記の4社となります。

エム・エムブリッジ株式会社	本社：広島県広島市、代表取締役社長：辻広登
株式会社大林組	本社：東京都品川区、代表取締役社長兼CEO：佐藤俊美
株式会社IHIインフラスクエア	本社：大阪府堺市、　代表取締役社長：井上学
オフィスケイワン株式会社	本社：大阪市西区、代表取締役：保田敬一

※開発初期フェーズで宮地エンジニアリング株式会社様にご協力頂きました。

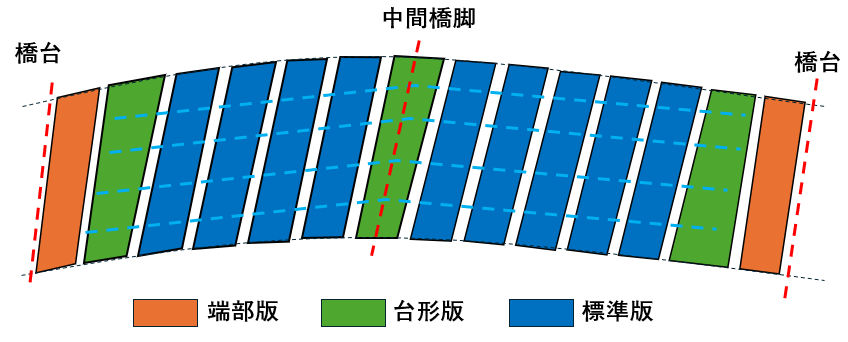

５．今後の展開

今後は、フェーズ2として台形板など標準版以外の床版形式への対応や、設計図面の自動生成範囲の拡張を進めていきます。さらに、床版割付けシステムや設計計算システムとの連携を図ることで、床版更新工事における設計業務全体の高度化と標準化を推進します。

尚、オフィスケイワンは2026年10月開催の下記展示会に開発システムを出展します。

日程	イベント名	開催場所
2026年10月22日(木)～23日(金)	第35回プレストレストコンクリートの発展に関するシンポジウム	大分県別府市
2026年10月28日(水)～29日(木)	建設技術展2026近畿	大阪府大阪市
