新しい地形の立体表現手法『CIマップ』

手軽に作成できるQGISプラグインを無料配布中!

中央開発株式会社

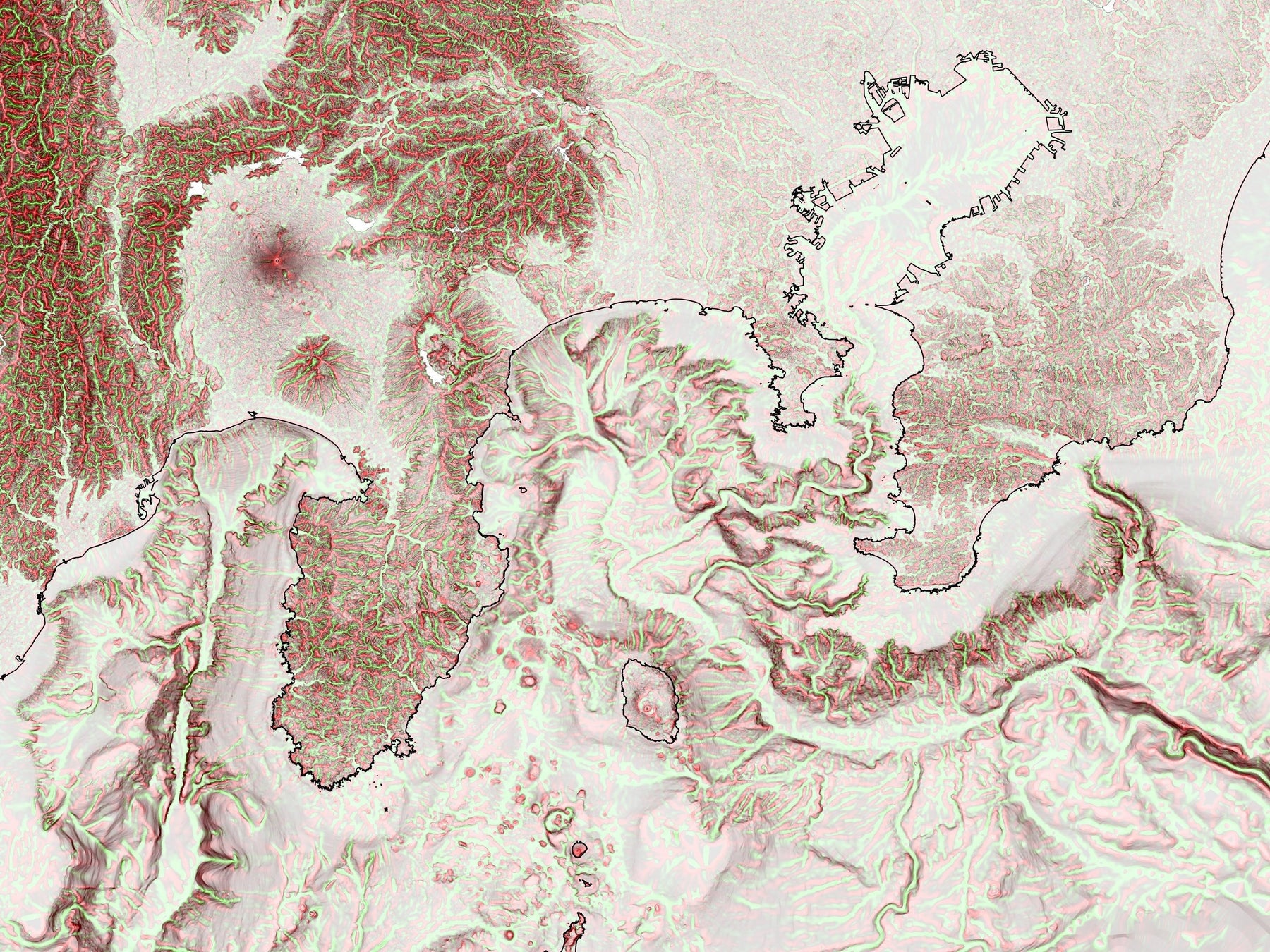

※ASTER-GDEMおよび日本水路協会頒布データを使用

 中央開発株式会社(本社:東京都新宿区、代表取締役社長:田中誠)は、独自技術:微地形表現図「CI マップ」を開発し、2024年10月に公開しました。

 この技術は、「収束度(Convergence Index)(以下“CI”と略記する)」を用いる微地形表現図です。航空レーザ測量などで作成されたDEM(数値標高モデル)に本技術を適用することにより、地形の凹凸や傾斜の視認がしやすくなることが特徴であり、技術者が崩壊地形やその中の微地形などの判読へ活用することが期待されます。

CIマップの開発経緯

 近年、地質・地盤リスクの評価において、微地形表現図を使った地形判読の重要性が高まっています。しかし、微地形表現図はどれか一つの方法が万能というものではないため、様々な手法を用途に合わせて使い分ける必要があります。

 そこで、凹地形の中の微細な地形を可視化したいという想いから、尾根・谷をシャープに抽出し、なおかつ凹地内部が暗くならない微地形表現図「CIマップ」を考案いたしました。流水痕や谷頭侵食のような凹地内部にある微地形部分も明るく発色しますので、大きな地形の立体感に埋没しがちな細かな地形を抽出することが可能になります。既往の微地形表現図と比較して、尾根や谷がシャープにかつ鮮明に可視化されます。

 なお、本技術は、2024年7月23日~26日にかけて旭川市で開催された「第59回地盤工学研究発表会」にて『収束度(Convergence Index)を利用する微地形表現図「CI マップ」の考案』というタイトルで、発表が行われました。

収束度とは

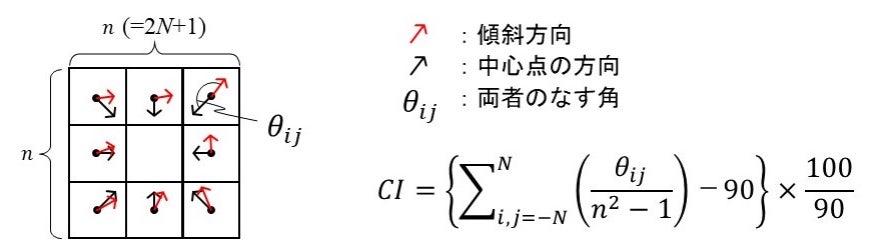

 「ある点を中心とする小領域内の、各ピクセルにおける傾斜方向と中心点の方向のなす角θの平均から、90 度を除した値を、さらに100/90 倍したもの」として定義されています。

 最大の特徴は、傾斜方向のみを使って計算されるため、起伏の大小によらず、傾斜方向の変化点である尾根・谷をシャープに抽出できる点です。

 中央開発は、この技術を開発のうえ、ホームページにQGIS用のプラグインを公開しました。

引用元:中央開発株式会社公式ホームページ(https://www.ckcnet.co.jp/technology/geo-dx/cimap/)

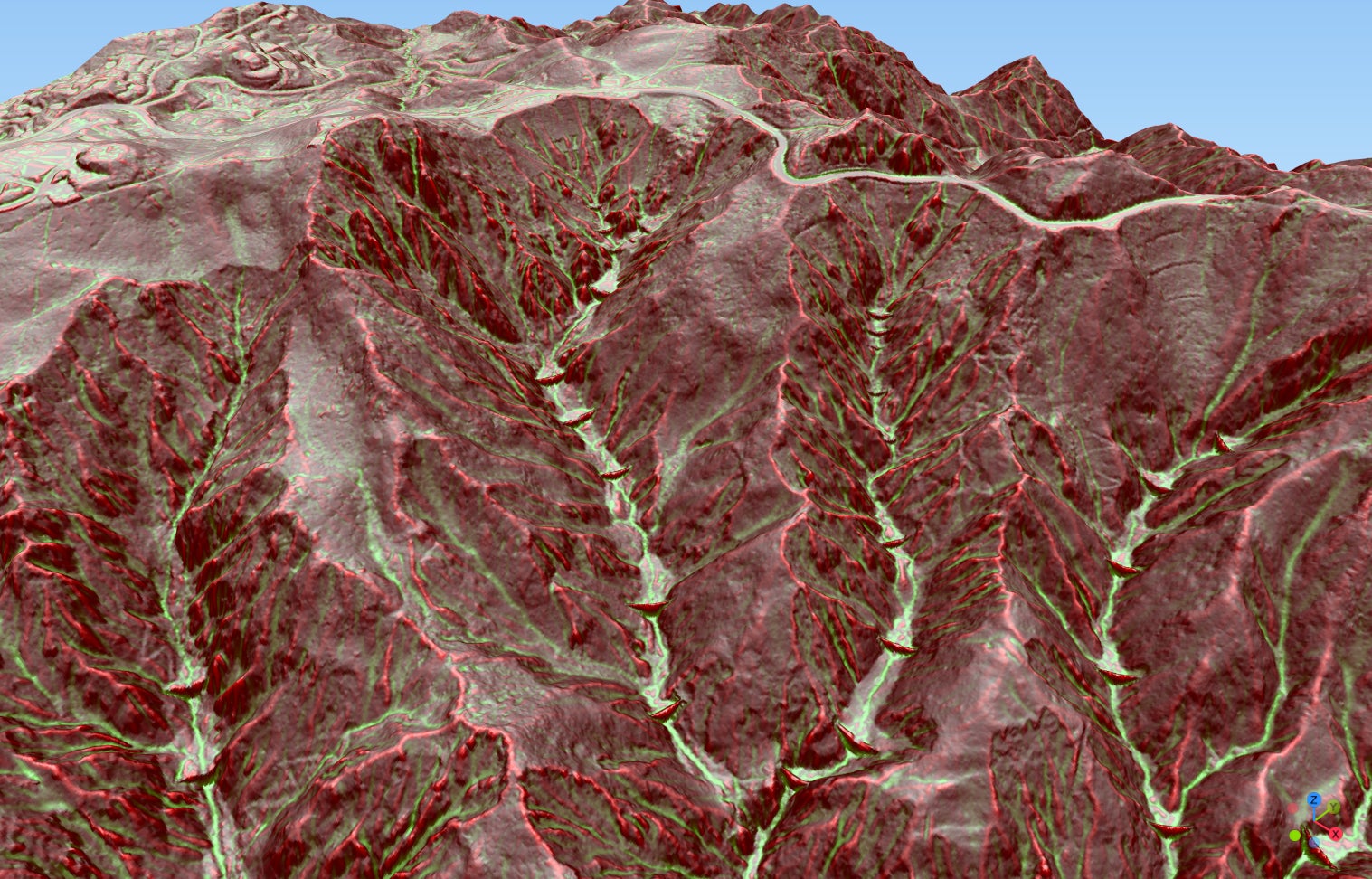

CIマップの作成例(兵庫県の公開DEMを使用)

CIマップ公開後の反響

 本技術の開発・公開により、数多くの反響を呼んでいます。一例として、地盤工学会誌 2024年10月号の論説「三次元点群と地理空間情報の将来像」内で、CIマップと3Dモデルが紹介されています。記事には”地すべり地形と不規則凹凸や小崖といった地形的特徴に加えて表流水の澪筋が明瞭となっている”と記述がなされており、その技術力の高さを評価されていることが見受けられます。

 中央開発は、AIを用いた地質リスクの判定技術の開発にあたり、CIマップの活用をすすめています。
