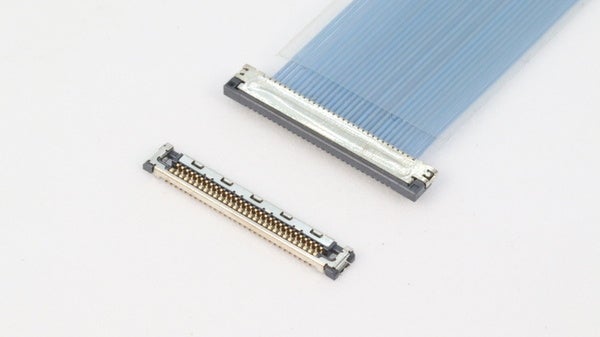

コネクタのケル株式会社、0.4mmピッチ極細同軸ケーブル用コネクタ「ASLSシリーズ」の極数バリエーション追加
ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、0.4mmピッチ極細同軸ケーブル用コネクタ「ASLSシリーズ」のバリエーション追加をお知らせいたします。今回、極数バリエーションに新たに40極と50極を追加しました。また、現在は60極やフルシールドのEMC対策強化品も併せて開発を進めており、多様化する市場ニーズにお応えすべくさらなる拡充に努めてまいります。
＜追加内容＞
・極数に40、50極を追加しました。
極数：30、40、50極
＜製品概要＞
・基板占有面積44㎟の業界最小クラスサイズです。※30極
・磁場・磁界の影響を受けない非磁性化を実現しています。
・使用温度105℃まで対応可能です。
・コンタクトとシェルに抜け止めロック構造を設けることで、良好なクリック感、確実な嵌合、ケーブル煽り強度の強化を実現しています。
・W圧着構造によりケーブル保持力を強化しています。
・コンタクトは接触信頼性のある２点接点構造を採用しています。
・グランド多点接点により耐ノイズ性の強化（EMC）を実現しています。
・嵌合口にガイド構造を設けることで、嵌合の作業性に優れ、嵌合位置のズレによる誤嵌合や破損を防止しています。
・接続形態はスタック接続、スタック高さは1.65mmの低背タイプです。
※当シリーズはハーネス製品として提供するため、プラグ側コネクタ(ASLS20-□□)単体での販売はございません。
＜製品仕様＞
|
インシュレータ材質 |
LCP（ガラス繊維入り）UL94V-0材、色：黒 |
|
コンタクト材質 |
銅合金 |
|
コンタクト仕上 |
ニッケルメッキ下地 （テール部）金メッキ仕上 |
|
金属シェル材質 |
銅合金 |
|
金属シェル仕上 |
銅メッキ下地、錫銀銅メッキ |
|
吸着テープ材質 |
［ASLS00］ポリイミド |
|
圧接カバー材質 |
［ASLS20］LCP（ガラス繊維入り）UL94V-0材、色：黒 |
|
定格電流 |
1端子につき0.25A |
|
接触抵抗 |
100mΩ以下 |
|
耐電圧 |
AC 200V、1分間 |
|
絶縁抵抗 |
DC 250V、100MΩ以上 |
|
挿抜耐久性 |
100回 |
|
使用温度範囲 |
-40℃～+105℃ |
|
適合ケーブル |
AWG#42 極細同軸ケーブル |
＜アプリケーション＞
・画像機器市場 ・医療機器市場 ・車載機器市場
・工業機器市場 ・電子応用機器市場 ・事務機器市場
ケル株式会について
ケル株式会社は1962年創業の産業用コネクタ専門メーカーです。
当社のコネクタは電子機器のキーパーツとして、工業機器を始め車載／画像／医療／通信機器に至るまで幅広い市場にご採用頂き、その活躍の場を広げております。
創業当初よりオリジナリティ溢れる製品開発を志向しており、高信頼、高品質を重視し、柔軟な対応力で魅力ある商品をお客様へご提供し続けています。
