当文では、ハイブリッドインバーターの接続方法について詳しくご説明いたします。

LVYUANハイブリッドインバーターは、太陽光発電からの電力と、商用電力グリッドと連携して電力供給を最適化するために使用されます。再生可能エネルギーの自己消費を最大化し、電力グリッドからの電力依存度を削減します。バッテリーを介して電力を蓄積し、必要に応じて利用することで、エネルギーコストの節約やエネルギー効率の向上が可能となりますが、ハイブリッドインバーターの設定について、接続や設定が分かりにくいお客様もいらっしゃるかもしれません。ハイブリッドインバーターの各接続ポートを紹介させて、接続方法について詳しくご説明いたします。

• 一、PVポート

1、PVポートとは

ハイブリッドインバーターにおけるPVポートは、太陽光発電（Photovoltaic、PV）システムからの電力を受け入れるための接続ポイントを指します。

2、PVポートの役割

太陽光発電からの電力はPVポートを経由して、直接交流（AC）電力に変換したり、直流（DC）電力をバッテリーに充電したりする役割を果たします。PVポートを正しく設定し、適切に接続することによって、ハイブリッドインバーターは太陽光発電の効率的な運用を可能にし、自家消費やバッテリー貯蔵を最適化することができます。

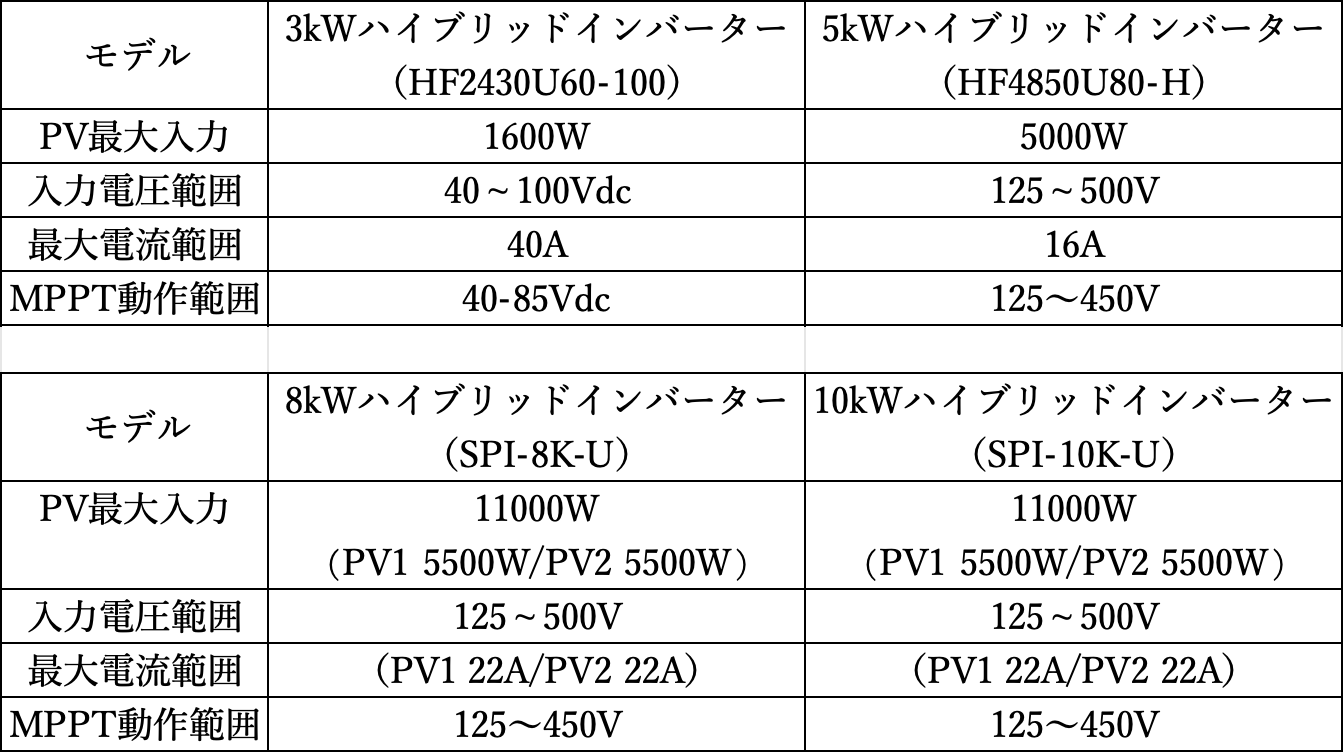

（LVYUAN各ハイブリッドインバーターのPV最大入力）

3、太陽光パネルの選択

例として、3kWハイブリッドインバーター（HF2430U60-100）を考えます。このインバーターのPV最大入力は1600Wです。したがって、最大8枚の200Wソーラーパネルを接続できる可能性があります。ただし、入力電圧範囲と最大入力電流にも留意する必要があります。

例えば、以下のソーラーパネルの仕様を考えましょう。

400Wソーラーパネル

開放電圧：37.3V

定格最大電流：13.04A

3枚を直列に接続する場合、合計の開放電圧は111Vとなり、3kWハイブリッドインバーターの入力電圧範囲（40V〜100V）を超えてしまいます。そのため、この接続ではエラーコードが表示され、充電ができません。

2枚を直列に接続し、2枚を並列に接続すると、合計の開放電圧は74Vとなり、定格電流は26Aです。これは3kWハイブリッドインバーターの動作範囲内に収まります。したがって、この接続方法がこのインバーターの最適な接続方法です。接続方法によって、ソーラーパネルの電圧と電流を考慮し、インバーターの動作範囲内に収めることが重要です。

• 二、BATポート

1、BATポートとは

ハイブリッドインバーターにおける「バッテリーポート（Battery Port）」はバッテリーに接続して、シーラーシステムの電力源として電力の貯蔵と制御を行います。バッテリーからの電力を取り出すことができます。これは、電力需要が高まるときや停電時に重要です。バッテリーからの電力供給により、連続的な電力供給が可能となり、電力の安定供給が保たれます。

2、バッテリーの必要性

伝統的なパワーコンディショナーは通常、太陽光発電システムからの電力を変換して使用するための装置であり、バッテリーを接続することができません。ハイブリッドインバーターは、停電時にバッテリーから電力を供給できるため、緊急時に重要な機器や照明を運転できます。これは特に非常に重要な利点であり、居住施設やビジネスにとって信頼性が高いバックアップ電源として役立ちます。

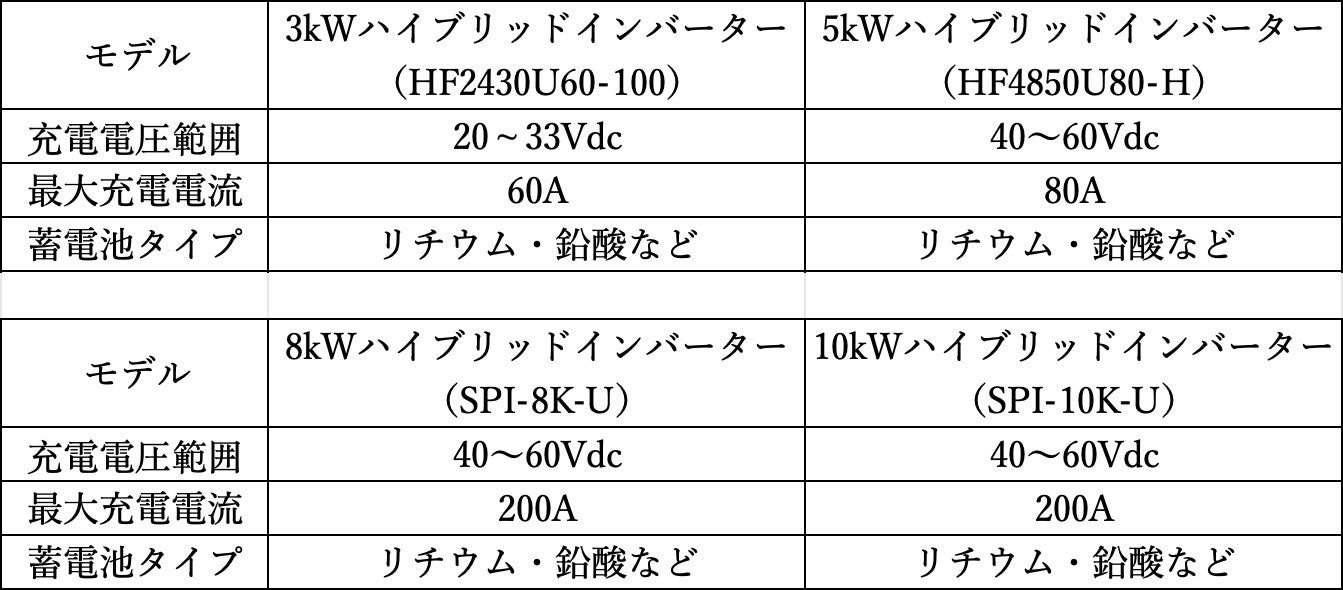

（LVYUAN各ハイブリッドインバーターにおいてバッテリーに関する仕様）

3、バッテリーの選択

例として、5kWハイブリッドインバーター（HF4850U80-H）を考えます。このインバーターの充電電圧範囲は40～60Vdcです。48Vや51.2Vのバッテリーは、この電圧範囲に適しており、エネルギーの変換効率を最大化します。これにより、太陽光発電からの電力を効率的にバッテリーに貯蔵し、必要なときに使用できます。

48Vおよび51.2Vのバッテリーは、市場で広く利用可能であり、多くの異なる製品と性能が選択できます。LVYUANでは12V、24V、51.2Vタイプのバッテリーを販売して予算や特定の要件に合わせて、最適なバッテリーを選択しましょう。

自家消費を優先的に支えます。余剰電力はバッテリーに蓄えられ、夜間や天候の悪い日でも電力供給を確保できます。バッテリーとハイブリッドインバーターの組み合わせは、より持続可能で効果的に運用されます。

• 三、AC入力・出力ポート

1、AC入力ポート

ハイブリッドインバーターには、AC入力ポートは外部の交流電源（通常は電力グリッド）からの電力をハイブリッドインバーターに供給するための接続ポイントです。AC入力ポートを介して外部電力が供給されると、ハイブリッドインバーターは電力を太陽光発電などの再生可能エネルギー源からの電力と組み合わせ、必要に応じてバッテリーに蓄えたり、家庭やビジネスに供給したりします。

2、AC出力ポート

ハイブリッドインバーターのAC出力ポートを分電盤に連携させることにより、建物内の電力配布が効率的に制御され、自家発電電力の利用とバックアップ電源の提供が可能となります。

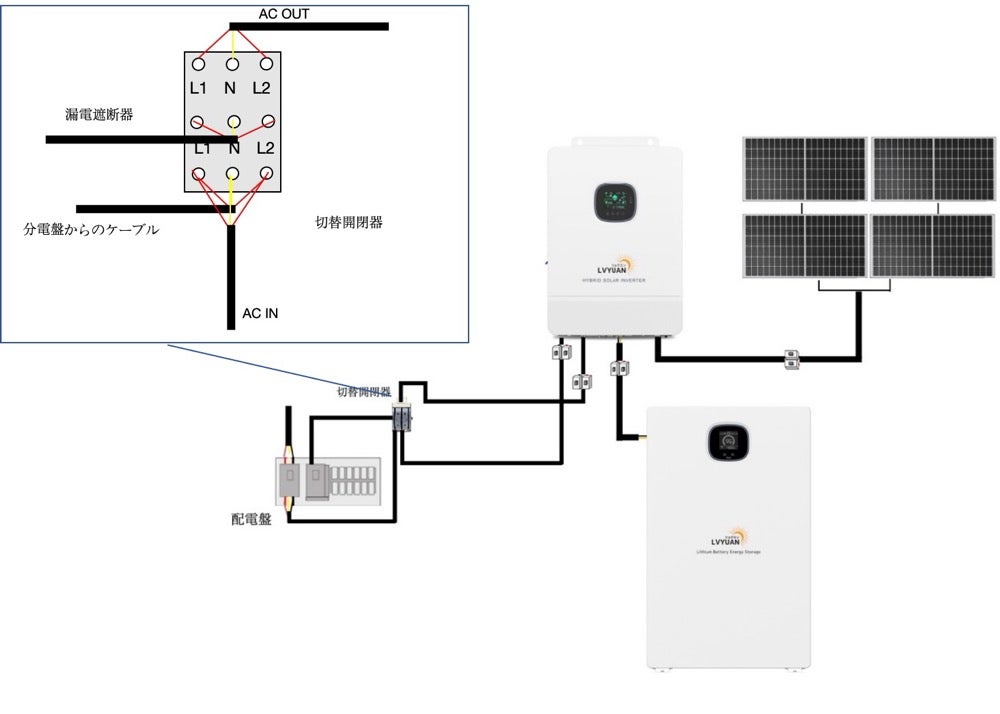

3、分電盤との接続

ハイブリッドインバーターは防逆流機能を実現するため、AC入力・出力ポートがコンセントを直接挿すと、使用可能ですが、電力供給の効率的な制御、電力最適化、電力バランスの調整、安全性の確保などことにより、ハイブリッドインバーターのACポートは通常、分電盤を介することで連携しています。特に太陽光発電やバッテリーを活用する場合、この連携は電力システムの効果的な運用に不可欠です。

分電盤の設置は、電気工事の専門家による作業が推奨されます。電気の安全性と適切な配電を確保するために、現地の電気規制に従い、プロフェッショナルのアドバイスを受けることが非常に重要です。

上記の説明で、LVYUANハイブリッドインバーターの機能と接続方法について詳しく説明いたしました。お客様がハイブリッドインバーターを効果的に活用し、再生可能エネルギーの自己消費を最大化し、エネルギーコストを削減できるようお手伝いできれば幸いです。

ハイブリッドインバーターの設定や接続に関してさらなる質問や疑問がある場合、どうぞお気軽にお知らせください。私たちはお客様の要望にお応えし、ハイブリッドインバーターの効果的な使用をサポートいたします。どんなご質問にもお答えいたしますので、お気軽にお問い合わせください。
