グローバル電子、SCHURTER社定格100A対応 SMDヒューズ UHP/UHSシリーズの販売を開始

コンパクトデザインと大電流での回路保護を両立

グローバル電子株式会社

2023年6月1日 14時40分

SCHURTER AG （シュルター：スイスルツェルン SCHURTER Group CEO, Ralph Müller │ https://www.schurter.com ）は、この度、定格100Aに対応するSMDヒューズ: UHPシリーズ、およびUHSシリーズをリリースしました。SCHURTERの正規代理店であるグローバル電子株式会社（東京都新宿区代表取締役一木茂│https://www.gec-tokyo.co.jp ）は、同シリーズの国内販売を開始いたします。両製品ともにコンパクトデザインながら、短絡時に大電流が流れた際の高い遮断能力と堅牢性を有しています。

大電流での回路保護

近年では、リチウムイオンバッテリーの普及と低価格化・高性能化に伴い、ポータブル機器でありながら大電流への対応やより長い駆動時間へのニーズが高まっています。リチウムイオンバッテリーは、非常に大きなエネルギーを蓄え、短時間で放出することができますが、機器を安全に動作させるためには限られたスペースの基板上で大電流を適切に管理することが求められます。SCHURTERが新たにリリースしたSMDヒューズUHPシリーズおよびUHSシリーズは、一辺が8~11mmのコンパクトデザインながら最大100Aの定格電流と定格の約2倍の大電流に対してUHPシリーズは15秒、UHSシリーズは10秒という俊敏なトリップ時間を実現しました。基板上の省スペース化に寄与しながら、大電流からの回路保護を両立します。

堅牢性

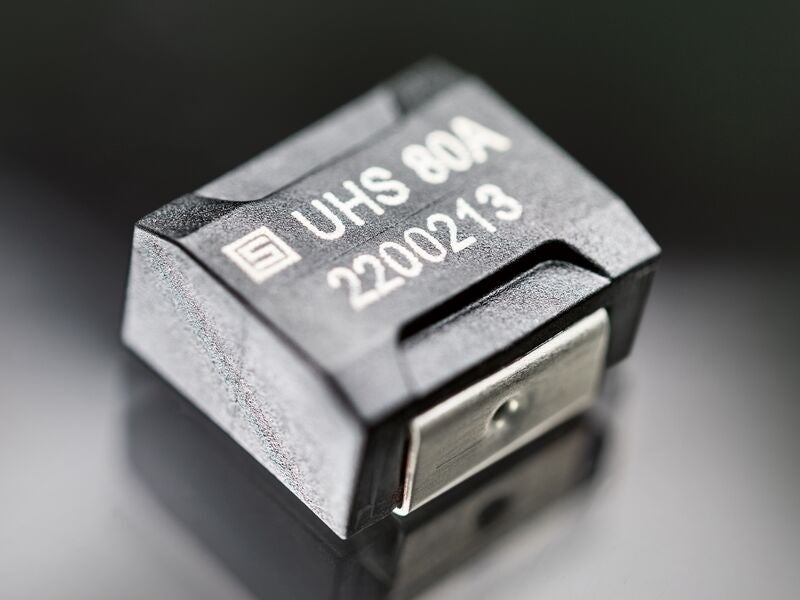

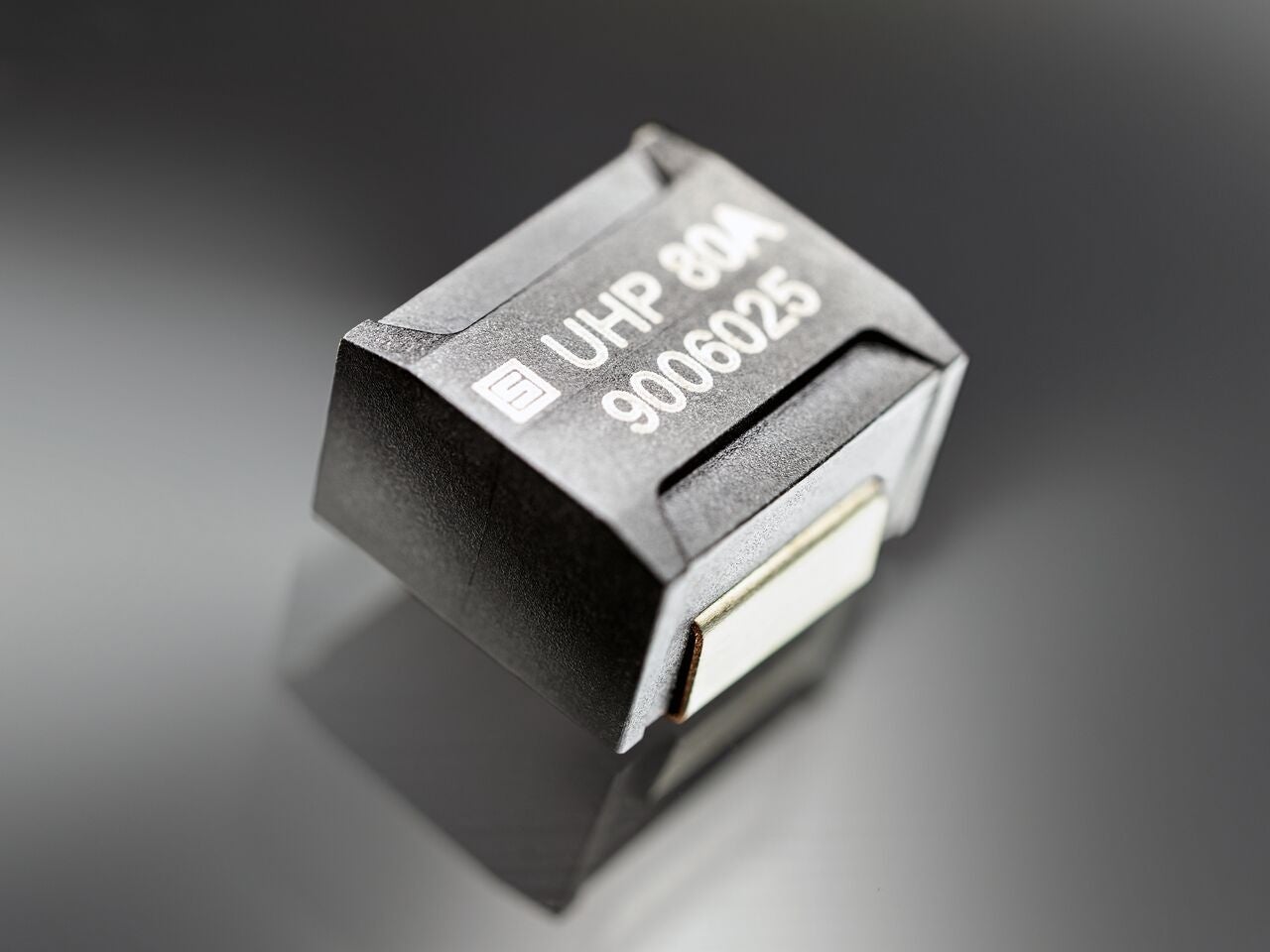

リチウムイオンバッテリーは内部抵抗が低いために、最大約3,000Aの短絡電流が発生する場合があります。UHPシリーズは、SELV回路（Safety Extra Low Voltage = 安全特別低電圧）63VDCまでの範囲で、最大3,000A、80VDCで最大2,000Aの遮断容量を有しています。UHPシリーズは、よりコンパクトなデザインのUHSシリーズ（8.4×9.4×4.7mm）は、50VDCまでの範囲で最大600A、16VDCで最大2,000Aまでの電流に対応します。

アプリケーション

UHPシリーズおよびUHSシリーズの動作温度範囲は、-55℃ ~ +125℃の広い温度範囲に対応しており、環境に伴う温度変化とその影響が懸念される屋外のアプリケーションにも対応します。また非常に大きな過電流が流れる可能性があるテレコム、データセンター、電動工具等のアプリケーションにも適しています。UHPシリーズおよびUHSシリーズは、使用される環境やアプリケーションを選ぶことなく、大電流からの回路保護をスマートに実現します。

グローバル電子は、これからもSCHURTERとの密接な協力体制のもと、回路保護ソリューションをお客様にご提供してまいります。

仕様

	UHP	UHS
定格電圧	80VDC	50VDC
定格電流	50 ~ 100A	50 ~ 100A
遮断容量	2,000A@80VDC 3,000A@63VDC	600A@50VDC 1,000A@32VDC 2,000A@16VDC
溶断特性	Quick-Acting F（速断）※	Quick-Acting F（速断）※
動作温度範囲	-55℃ ~ +125℃	-55℃ ~ +125℃
ハウジング素材	ポリフタルアミド	ポリフタルアミド
寸法	10.2 × 11.4 × 6.8mm	8.4 × 9.4 × 4.7mm
認証規格	cURus	cURus

※詳細は、各製品データシートのDerating Curves、Pre-Arcing Time、およびTime-Current-Curvesをご参照ください。
