デクセリアルズ、さらなる低抵抗化と小型化を実現した30A定格のセルフコントロールプロテクター「SFS-0830A」を製品化

―急速充電対応スマートフォンや電動工具に最適―

スマートフォン、自動車などに最先端の技術・材料・デバイスを提供するデクセリアルズ株式会社（本社：栃木県下野市、代表取締役社長：新家由久、以下、当社）は、従来品※1比57％の低抵抗化と21％の小型化を実現した30A定格のセルフコントロールプロテクター「SFS-0830A」を製品化したことをお知らせします。本製品は、すでに複数の急速充電対応スマートフォンでの採用が決定しています。



セルフコントロールプロテクター（以下、SCP）は、リチウムイオンバッテリーの充放電を制御している1次保護が正しく機能せずに過充電・過電流が発生した際、ヒューズエレメントを溶断させて回路を遮断する2次保護用の表面実装型ヒューズです。1994年の上市以来、ノートPCやスマートフォンなどのコンシューマーIT機器に広く採用され、リチウムイオンバッテリーの安全性向上に貢献しています。なお、昨今は、電動工具や電動バイクなどへのリチウムイオンバッテリーの導入とともに、SCPの採用も拡大しています。当社では、より多様なアプリケーションでの使用に向けて、SCPの小型化や大電流化を進めています。



このたび製品化した「SFS-0830A」は、製品の構造を最適化することで、ヒューズ抵抗0.55mΩ、製品サイズは横幅5.4 mm、縦幅3.2mm、厚み0.9mmと、低抵抗化と小型化を同時に実現した製品です。従来の定格電流30AのSCP※1と比較して57％の低抵抗化、21％の小型化に成功しました。ヒューズ抵抗が低く、ヒューズ自体の発熱や消費電力を抑えられるため、搭載端末の長時間駆動が可能であること、小型で限られたスペースでの実装も可能であることから、急速充電対応のスマートフォンに適しています。また、30A対応で、電動工具やコードレスクリーナー、電動バイクなど比較的大きな電流が要求されるアプリケーションに幅広くご使用いただけます。



リチウムイオンバッテリーは今後、さらに多くのアプリケーションに導入されることが予想されます。当社は、SCPのさらなる進化を実現することで、リチウムイオンバッテリーの安全性向上を支え、社会のデジタル化やIoT化に貢献してまいります。


セルフコントロールプロテクター（SCP）「SFS-0830A」の詳細
■製品名

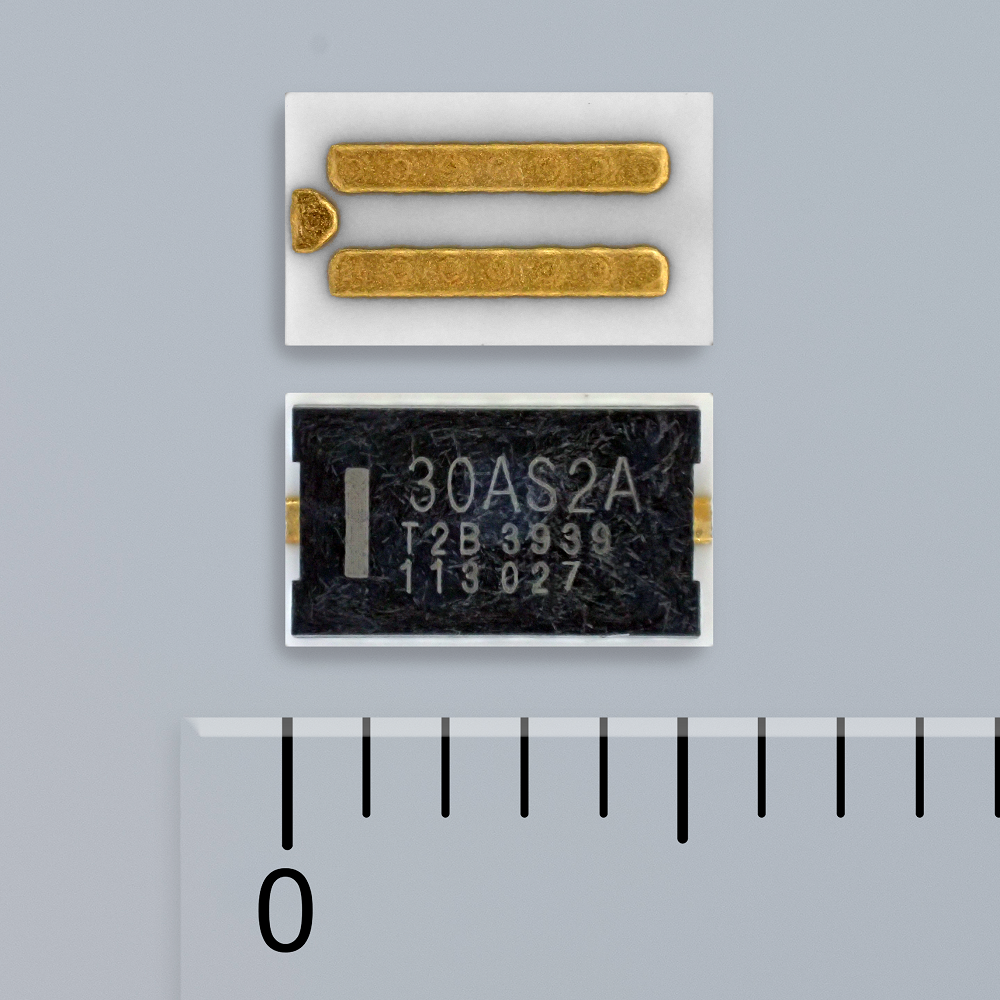

・セルフコントロールプロテクター（SCP）「SFS-0830A」

■特長
・構造変更により、ヒューズ抵抗を従来品比で57％低減
製品裏面とヒューズ部をつなぐ貫通電極（スルーホール）間の導通距離を短く設計することで、小型の製品でありながらヒューズ抵抗0.55mΩを実現、従来品※1比で57％低減。ヒューズ自体の発熱や消費電力を抑えられるため、搭載端末の長時間駆動が可能

・定格電流30A製品として、最小、最薄サイズを実現

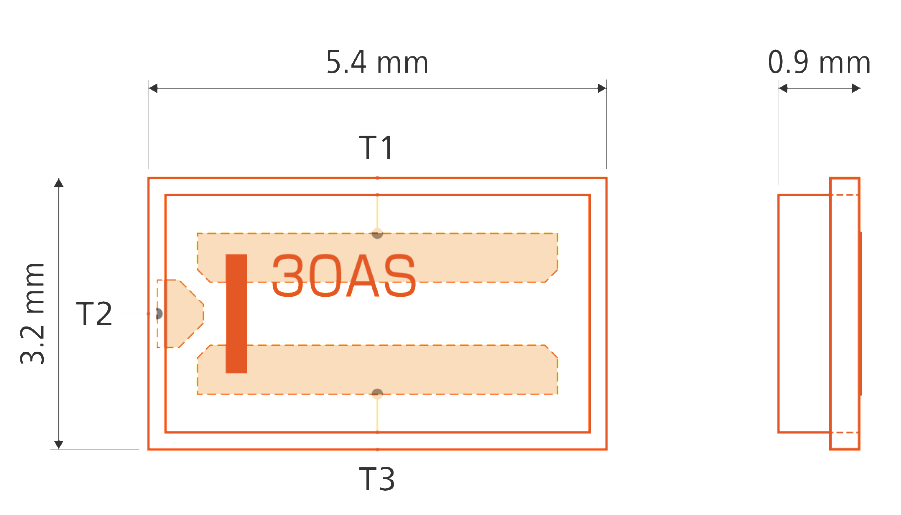

定格電流が30Aの製品としては最小かつ最薄となる横幅5.4 mm、縦幅3.2mm、厚み0.9mmの製品サイズで、従来品※1比21%の小型化・薄型化を実現

・製品全体で鉛フリーを達成
当社独自に開発した鉛フリー※2のヒューズエレメントを用いることでSCP全体の鉛フリー化を実現。環境負荷の低減に貢献

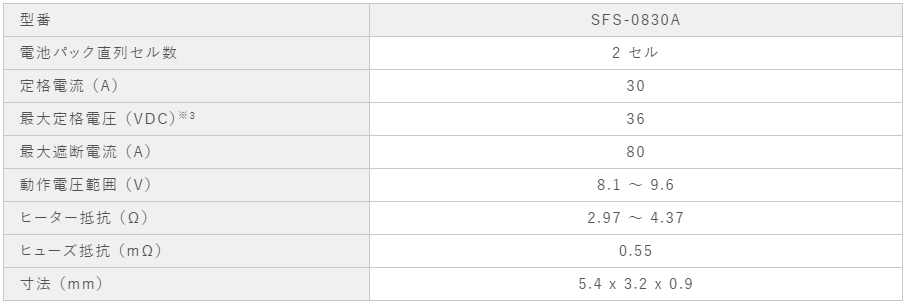

■仕様



※1 30A SFHシリーズ
※2 欧州の有害物質の使用制限であるRoHS指令では鉛含有量1,000ppm以下の状態を鉛フリーと定義しています。
※3 ヒューズ部で遮断できる電圧の最大値です。ヒーター部の動作電圧ではありませんのでご注意ください。
