コネクタのケル株式会社、50A対応ドロワーコネクタ「FGシリーズ」を販売開始

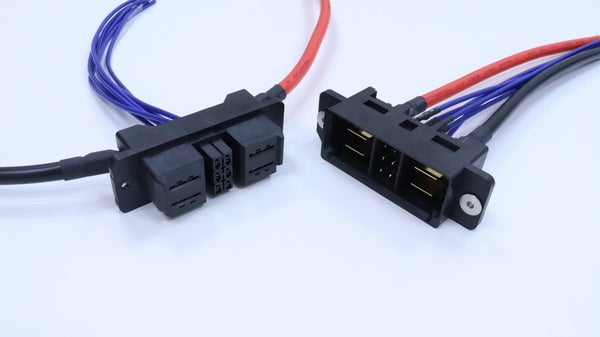

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、大電流を伴う設備のバッテリーと本体の接続などに適した、50A対応ドロワーコネクタ「FGシリーズ」を販売いたします。
＜製品概要＞
・電源端子は1端子につき最大50Aの対応が可能です。
・電源端子2極、信号端子6極を混在する事で省スペース化を実現できます。
・多点挟み込み接触構造により、コンタクトの座屈を防ぎ、安定した接触力で信頼性を向上させています。（電源端子：8点接触/信号端子：2点接触）
・嵌合誤差をX方向に±3.5mm、Y方向に±2.8mm吸収する誘い込み機構を搭載しています。
・プラグ側コネクタのネジ止め部分の可動により、XY方向最大±0.7mm吸収が可能です。
・有効嵌合長が電源端子3.0mm、信号端子2.4mmの高信頼設計で、時差接触に対応しています。
＜製品仕様＞
【FG01：レセプタクル（ケーブル側コネクタ）】
|
インシュレータ材質 |
PBT(ガラス繊維入り)UL94V-0材 黒色 |
|
コンタクト材質 |
銅合金 |
|
コンタクト仕上 |
ニッケルメッキ下地 |
【FG11：プラグ（ケーブル中継用コネクタ）】
|
インシュレータ材質 |
PA9T(ガラス繊維入り)UL94V-0材 黒色 |
|
コンタクト材質 |
黄銅 |
|
コンタクト仕上 |
ニッケルメッキ下地 電源コンタクト：（接触部）金メッキ仕上、（半田付け部）錫メッキ仕上 |
|
ワッシャー/リベット材質 |
ステンレス |
【性能】
|
定格電流 |
信号コンタクト 3.0A/1PIN（AWG#18/20） 電源コンタクト 50A/1PIN（AWG#6） |
|
接触抵抗 |
信号コンタクト 10mΩ以下 電源コンタクト 3mΩ以下 |
|
耐電圧 |
信号コンタクト AC1,000V、1分間 電源コンタクト AC2,000V、1分間 |
|
絶縁抵抗 |
DC500V、1,000MΩ以上 |
|
挿抜耐久性 |
500回 |
|
使用温度範囲 |
-55℃～+105℃ |
|
適合ケーブル |
信号コンタクト AWG#18/20（ケーブル被覆外径：Φ1.8~2.8mm） ディスクリートケーブル 電源コンタクト AWG#6/8 |
＜アプリケーション＞
・工業機器市場：UPS、照明機器、農機、建機、ドローンなど
