【水道機工】豪雨による「水道水の濁り」を防ぎ、安定供給を守る既設沈澱池にも適用できる「ハイブリッド傾斜板沈降装置」開発

2026年10月21日(水)~10月23日(金)開催「2026長崎水道展」にて展示

水道機工株式会社

2026年10月14日 11時00分

　上下水道施設及び環境保全・衛生施設の設計・施工・管理を主な事業として展開する水道機工株式会社(本社:東京都世田谷区、代表取締役社長:古川徹、以下「水道機工」)は、2026年10月21日(水)～10月23日(金)に開催される「2026長崎水道展」において、浄水場沈澱池の沈降性能を向上させる「ハイブリッド傾斜板沈降装置」を展示いたします。

■豪雨災害の増加で高まる、高濁度原水への対応ニーズ

　近年、豪雨の頻発により、水道水源となる河川の濁度が急上昇する事例が増加しています。豪雨などにより泥や泥水が混ざって強く濁った水（高濁度原水）が浄水場に流入すると、沈澱池でフロック(泥や汚れを固めた塊)の除去性が悪化し、後段のろ過池への負荷が増大し、浄水処理の安定運転に支障をきたす恐れがあります。気候変動を背景に、こうした高濁度時への備えは多くの水道事業体にとって重要な課題となっています。

■「ハイブリッド傾斜板沈降装置」のしくみ

　水道機工は、フロックを効率よく沈降分離できるフィン付き傾斜板に着目し、これを活用した「ハイブリッド傾斜板沈降装置」を提案しています。本装置は、沈澱池の前段にフィン付き傾斜板、後段に普通傾斜板を組み合わせた構造です。

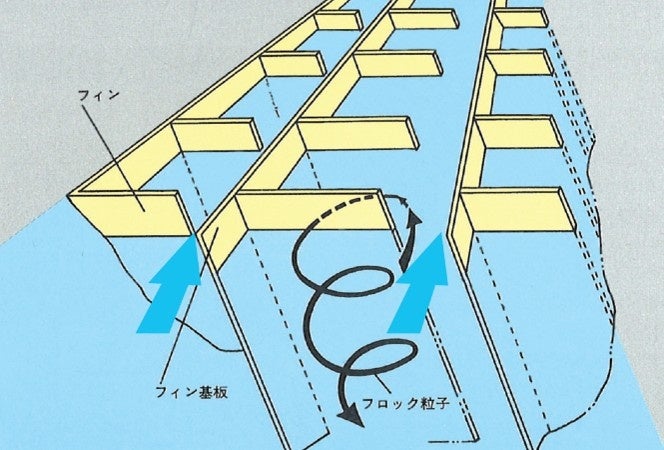

　フィン付き傾斜板では、フィン構造によって渦流が発生し、フロック粒子はフィンおよびフィン基板で捕捉されます。さらに、下降する渦流に誘導されたフロック粒子は、渦を巻きながら沈降します。この下降流により、フロックは早期に沈降分離を完了するため、平常時はもちろん、高濁時にも効率的にフロックを沈降分離することが可能です。

　また、フィン付き傾斜板のみで構成した場合に見られる後端部の濁度上昇は、後段を普通傾斜板とすることで抑制できます。

■CFD解析で「見える化」、既設の躯体にも適用可能

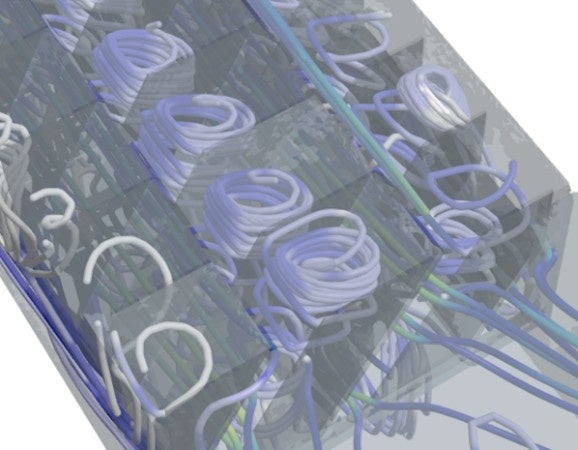

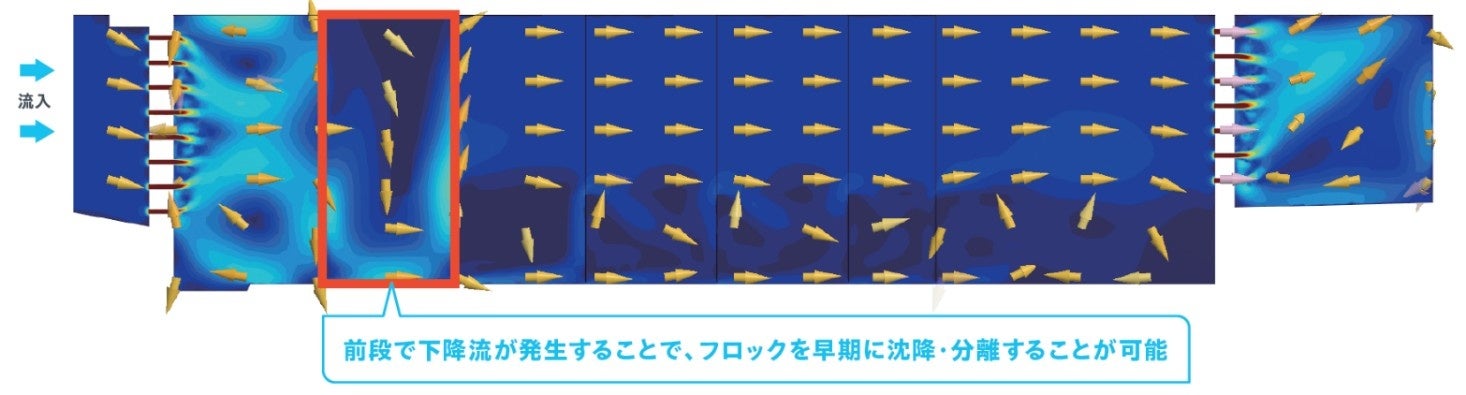

　水道機工では、数値流体解析(CFD)を用いて、傾斜板内の流れを可視化しています。実際に稼働中の浄水場沈澱池で実測した濁度分布と整合するモデルを構築し、フィン付き傾斜板領域で下降流が生じること、また、後段を普通傾斜板に置き換えることで後端の上昇流が解消されることを確認しました。これらの研究成果は、長崎水道展と同時に開催される令和８年度水道研究発表会(浄水部門 4-53)において発表します。

　さらに、既設沈澱池の躯体（コンクリート構造部分）を3Dデータ化し、CFDシミュレーション（数値流体解析）によって最適設計を行うことで、既存の傾斜板からの置き換えにも対応できます。大規模な土木工事を伴わずに沈降性能の向上が期待できるため、施設の更新や高濁度対策を検討中の水道事業体のニーズにお応えします。
