【27万円で手に入る高機能な3DCAD/CAM】最新アップデート版のリリースで使いやすさがさらに進化！
BobCAD-CAM社の日本総代理店である株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、BobCAD-CAM V36の最新アップデート版SP2がリリースされたことを発表いたします。今回のアップグレードにより、さらに使いやすくなったBobCAD-CAMは、高機能ながら手頃な価格のCADCAMとして世界110カ国、15万以上のインストール実績を誇る3DCAD/CAMです。
BobCAD-CAMのCAD/CAMシステムは、
ユーザの要求レベルに応じてモジュール構成を選択し、
ユーザの成長とともにモジュールを追加できるため、スモールスタートも可能です！
BobCAD-CAM V36 ◆Mill 3 Axis Proモジュール
本体標準価格：270,000円（税抜）/ 297,000円（税込）
商品詳細ページ：https://systemcreate-inc.co.jp/products/bobcad-cam-top

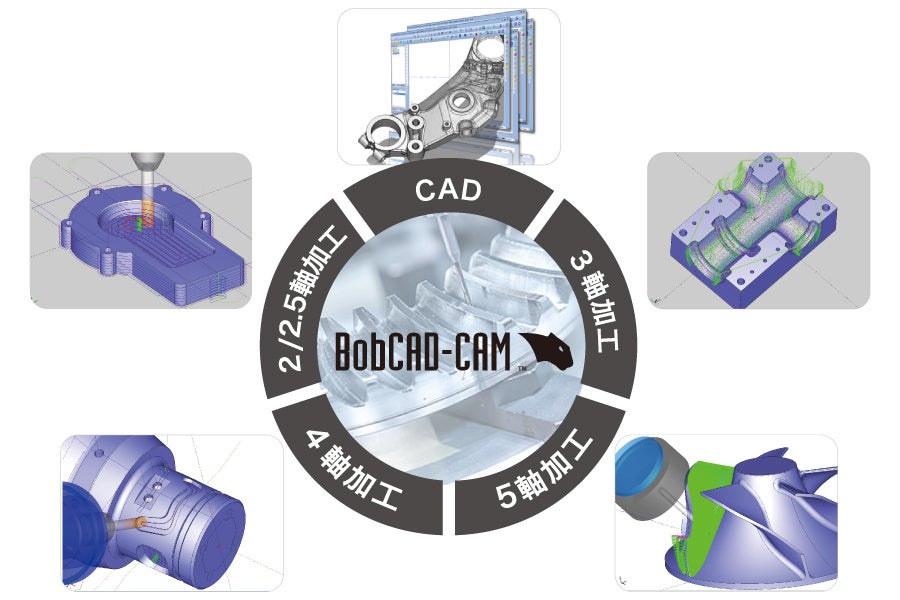

POINT 1 ■ 必要な分だけ、選べる3D CAD/CAM
「BobCAD-CAM」は2軸から同時5軸までのミーリング・旋盤・複合加工・ワイヤ放電と幅広い加工に対応する3DCAD/CAMです。加工毎にモジュールが用意されており、3軸や多軸加工では対応機能に応じてより細かくモジュールが分類されているため、自社に必要な機能のみを選択して導入いただけます。
モジュール一覧：https://systemcreate-inc.co.jp/products/bobcadcam#constitution

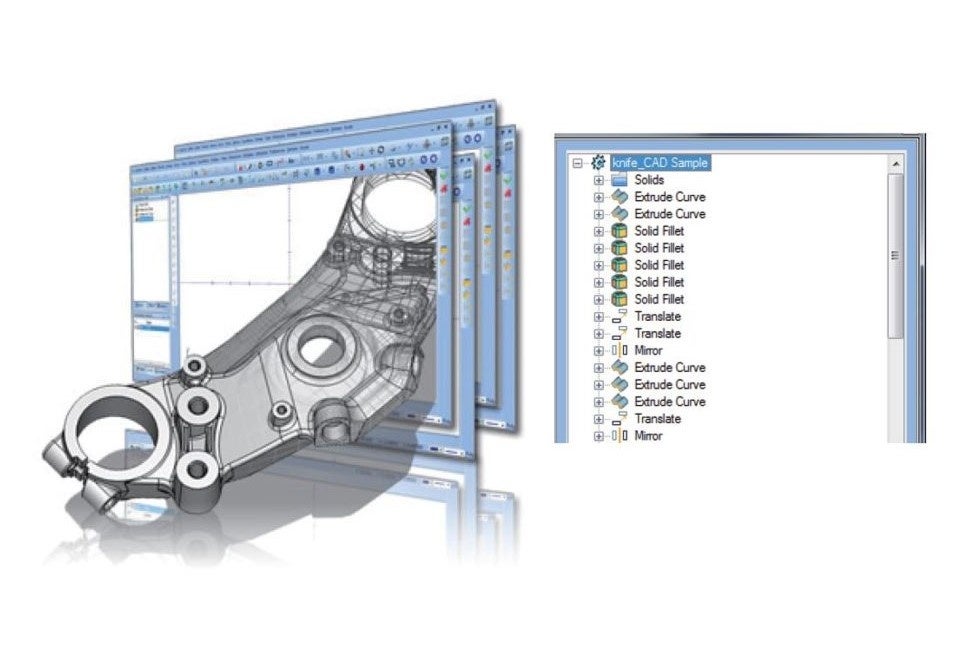

POINT 2 ■ 2D作図から3Dモデリングに対応
ワイヤーフレーム、サーフェイス、ソリッドでのモデリングで、2Dから複雑な3Dモデルまで幅広い形状作成と読み込みデータの修正・編集が可能です。ヒストリーベースでのモデリングで、任意のステップに戻ってのデザイン編集や曲線に沿った配置や押出、パス作成時のトラブルとなる重複線の削除など、様々な機能でユーザーのモデリングをサポートします。

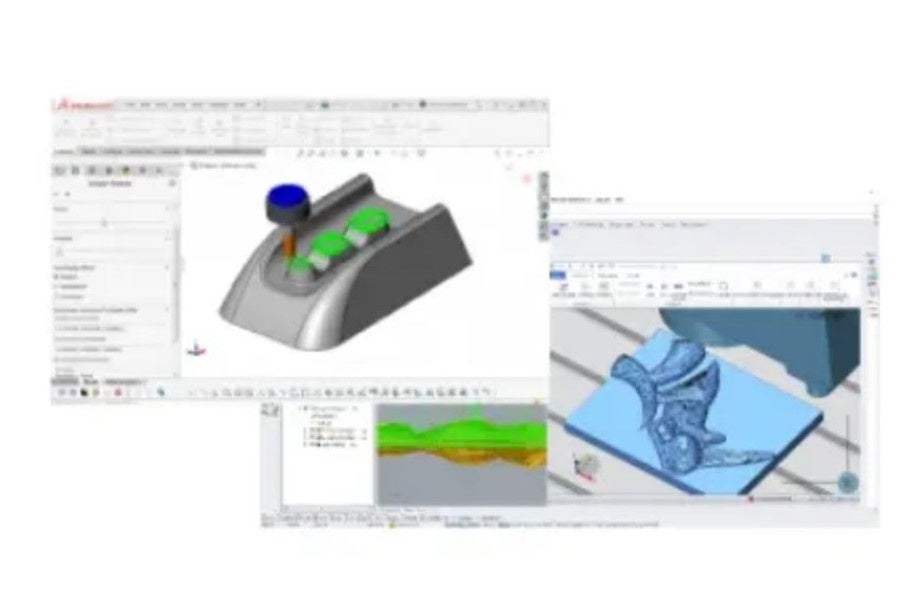

また、SOLIDWORKS / Rhinocerosアドインモジュール（Bob CAM for SOLIDWORKS/Rhinoceros）もあり、使い慣れたCADで設計・編集したモデルに対して、そのまま加工プルグラムの作成を行うことも可能です。

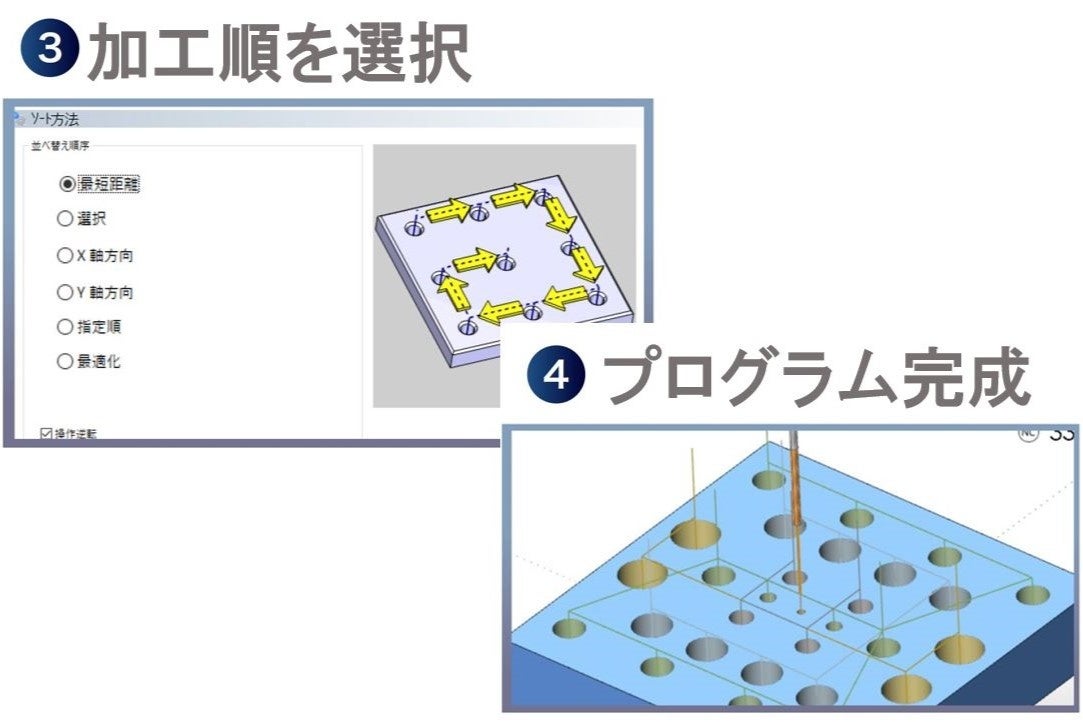

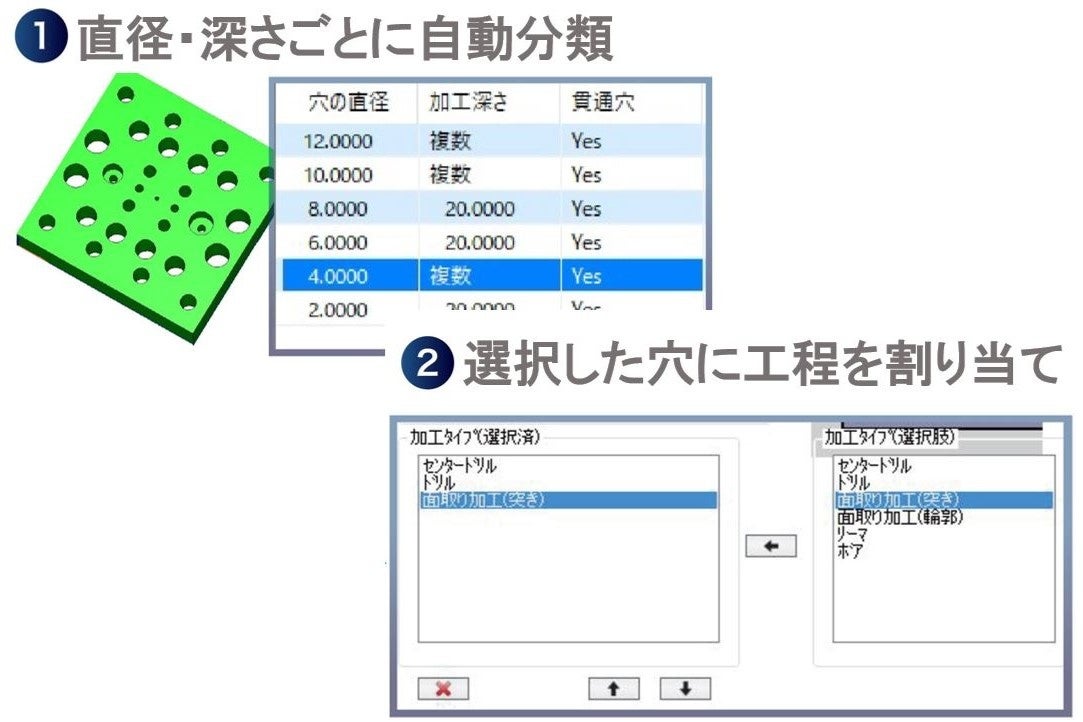

POINT 3 ■ 自動穴認識機能で効率的にドリル加工が可能
複数の穴形状を認識し自動的に分類することができます。選択した穴に対して、センタードリル、ドリル、面取り、タップなどドリル加工に必要な一連の設定を一度で行えます。一律での加工設定に加え、個別の穴ごとへのツールパス作成も可能です。穴径・深さ・工具毎に思い通りのドリル加工設定が可能です。
POINT 4 ■ 豊富な加工パスの選択肢（一部抜粋）

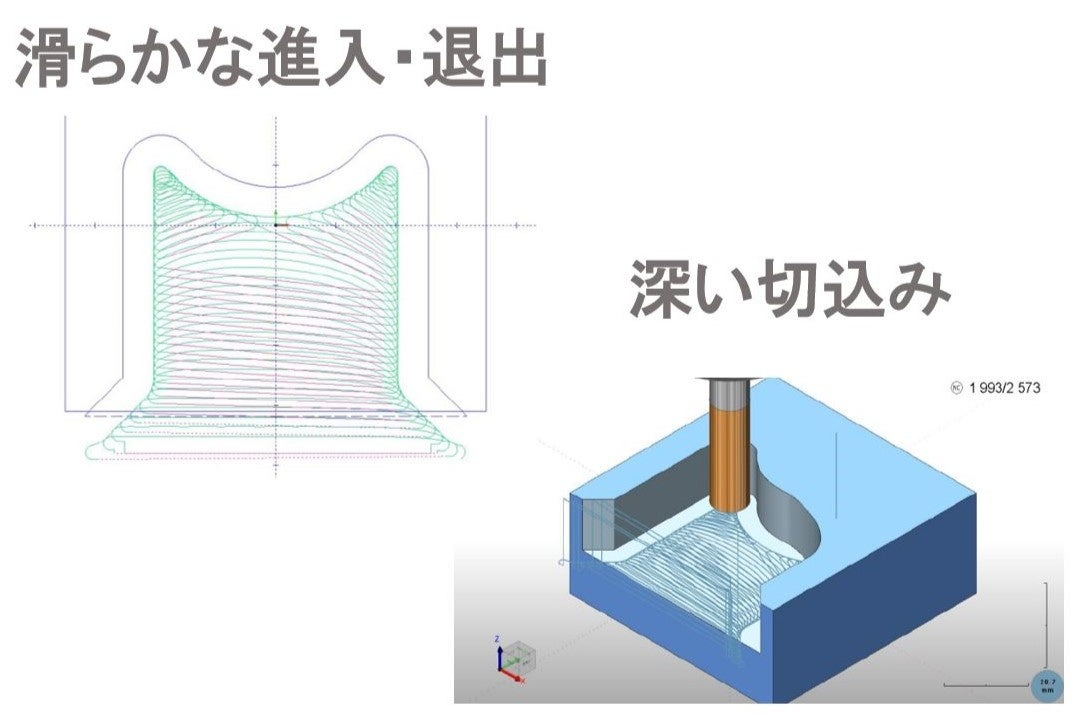

高速粗取り加工
高速加工を可能にするツールパスで粗取り時間を短縮できます。深いZピッチと速い送り速度、鋭角なコーナーへの滑らかな進入退出をするツールパスでの高速加工が可能です。刃長を最大限に活用し、工具への負荷を減らすことで工具寿命を延ばします。

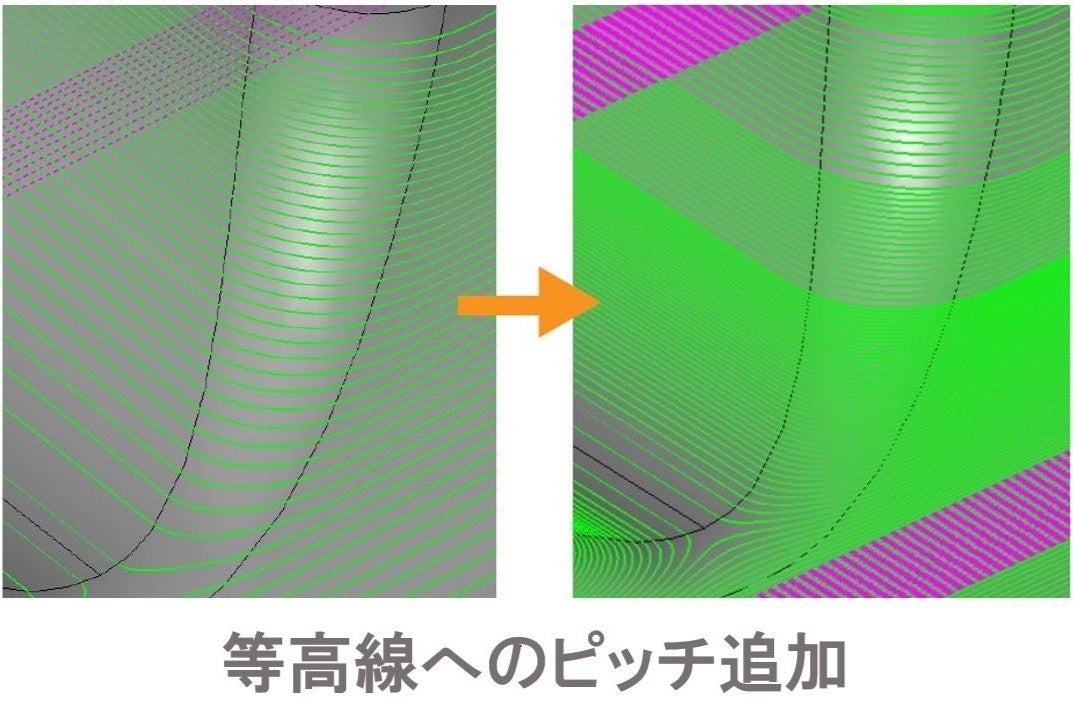

等高線・走査線でのピッチ追加
等高線・走査線のツールパスに対して任意の箇所にピッチを追加することができます。形状によりピッチが粗くなることを避けるため、急斜面や緩斜面も継ぎ目のない仕上がりにできます。
スキャロップの加工軌跡カスタマイズ
外輪郭に対してのオフセットだけでなく、その他の輪郭に合わせた3Dピッチ加工が可能です。Z方向のアップダウンを軽減し、形状に合わせた滑らかなカッターパスを実現します。
POINT 5 ■ 加工設定のテンプレート化による時間短縮
作成した加工設定をテンプレートとして保存して、他のモデルやフィーチャーに対して適応できます。形状や工程ごとにテンプレートを用意しておけば、粗取りから仕上げ、タッピングなど複数の工程をいちから作成する手間を削減し誰もが短時間でプログラムを作成できます。

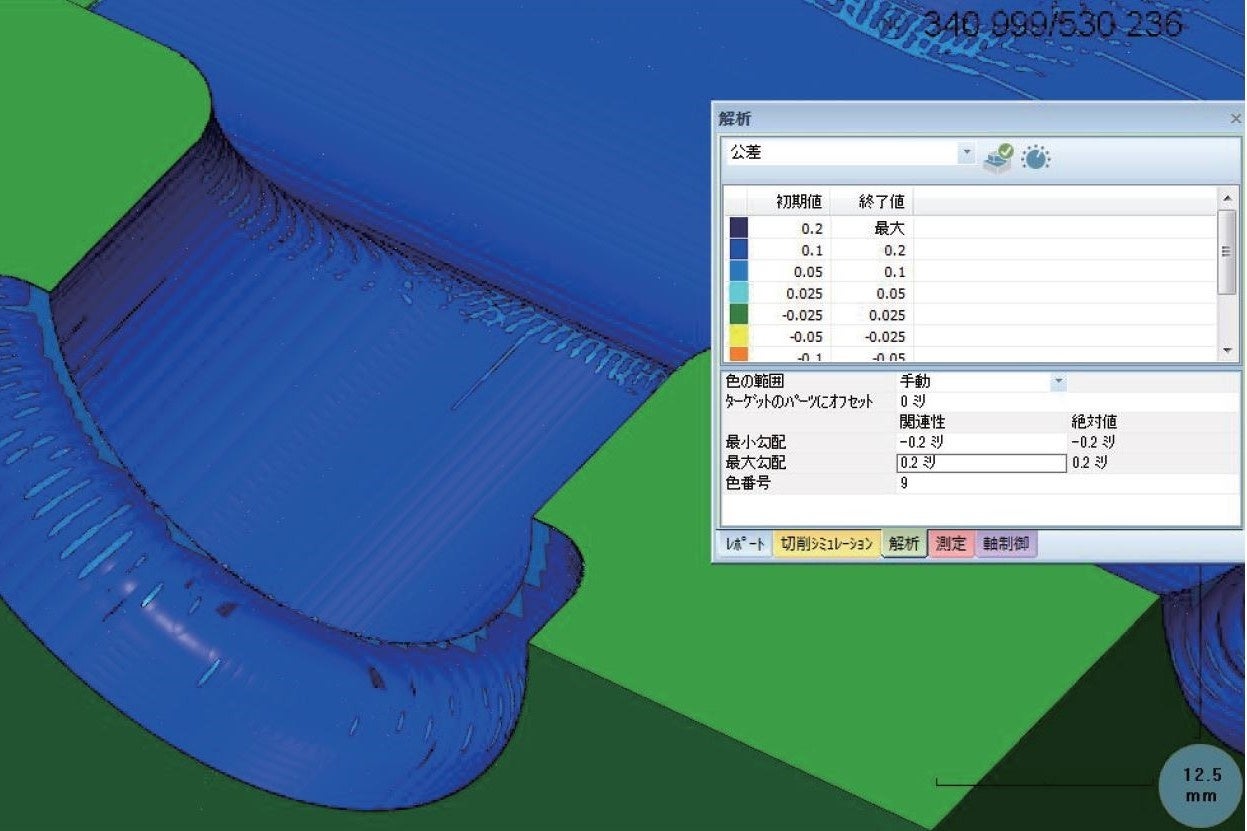

POINT 6 ■ シミュレーションで実加工時のトラブルを回避
CAM画面から手軽にツールパスや工具座標確認ができるバックプロット機能に加え、加工時間予測や工具とホルダの干渉などを確認できるシミュレーション機能で加工前の検証を行うことが可能です。
6月21日(金)BobCAD-CAM無料ウェビナー実施！
今回のウェビナーでは、3D切削プログラムにフォーカスし、サンプル3Dモデルに対するプログラム作成のオペレーションとともに詳しく説明していきます。ぜひこの機会に奮ってご参加ください。
◆ タイトル：「27万円！低コスト3DCADCAMのすごい3D切削機能紹介」
◆ 開催日時：2024年6月21日（金）10:30-11:15
◆ 申込み ：https://us02web.zoom.us/webinar/register/4417163337854/WN_56_gy3d8Q3GxtyKvSRZrTw
◆ 参加費 ：無料
※オンデマンド配信はありません。
BobCAD-CAM V36アップデート情報
今回のアップデート内容は下記よりご確認いただけます。
システムクリエイトについて
システムクリエイトは、ものづくり企業向けのソリューションプロバイダーとして、3Dプリンターや3Dスキャナーなどの3Dツール、工作機械の販売からCAD/CAMなどのソフトウェア、技術サポート、トレーニングまで幅広く提供しています。また、加工・造形の知識を活かして、受託造形の依頼もお受けしています。
■会社名：株式会社システムクリエイト
■代表者：代表取締役 川上 正義
■設 立：1992年6月19日
■本社所在地：大阪府東大阪市荒本新町1-20
■TEL：06-6618-8555
■FAX：06-6618-8566
■事業内容：3Dデジタルツール導入支援・販売・サポート
・ソフトウェア（CAD/CAM・IoTツール・解析）
・3Dプリンター / 3Dスキャナー
・工作機械
（マシニングセンタ・NC旋盤・レーザ加工機・その他）
・3D技術代行サービス
