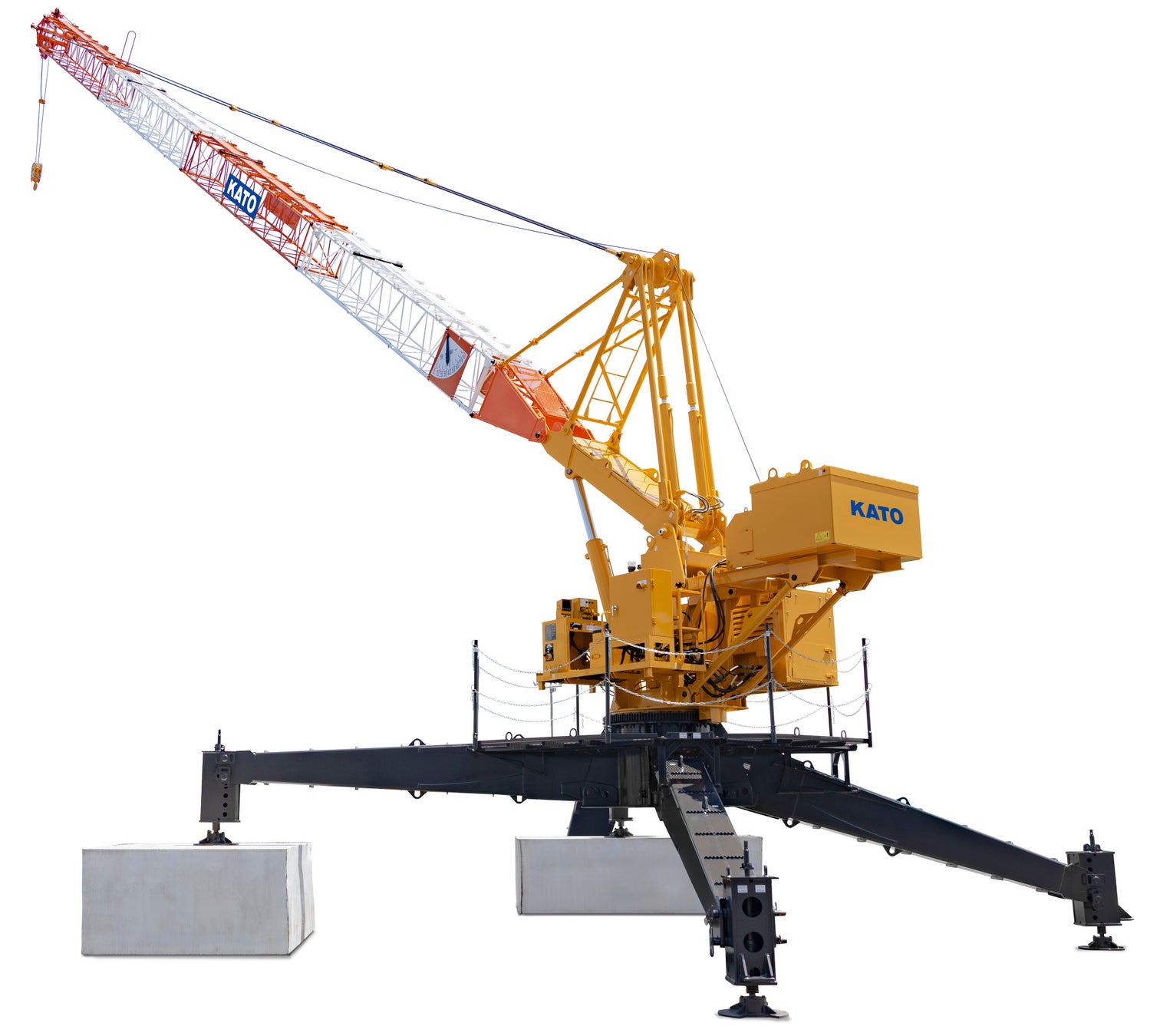

鉄塔建設作業の“作業性・安全性“を追求2.8ｔ吊り組立定置式ジブクレーン「CSH36-6」25年6月販売開始
株式会社 加藤製作所(本社：東京都品川区、代表取締役社長：加藤 公康)は、このほど鉄塔建設作業用2.8ｔ吊り組立定置式ジブクレーン「CSH36-6」の販売を開始いたしました。
開発背景
近年、再生可能エネルギーの導入が加速しており、発電拠点が遠隔地に集中していることから、新たな送電ルートの整備が求められています。さらに、全国的な送電線設備の老朽化に伴う更新需要に加え、電力自由化や分散型電源の普及により、双方向制御が可能な高度な送配電網への移行も進んでおり、鉄塔の新設や建替工事に対する需要は、今後ますます高まるものと見込まれます。
一方で、工事会社が保有する鉄塔建設作業用クレーンの多くは、1990年代の送電線工事需要のピーク時に導入されたものであり、その多くが耐用年数を迎えており、現場で稼働可能な機体が不足していることが大きな課題となっています。
こうした状況を踏まえ、当社は新型ジブクレーン「CSH36-6」を開発いたしました。本機は、深礎基礎工事における残土の排出や資機材の運搬に使用される機種です。従来機の作業性能を継承しながら、アウトリガー、ロワーフレーム、パワーユニット、運転席ユニットを全面的に刷新しました。これにより、運搬や設置が困難な山岳地や傾斜地の現場において、組立・分解の効率化、作業性・整備性の向上に加え、クレーン作業におけるさらなる安全性の向上を実現しています。
当社は今後も、インフラ整備に貢献する製品の開発を通じて、持続可能な社会の実現に寄与してまいります。
主な特長
■「クレーン運転（5ｔ未満）に係る特別教育」の受講により運転が可能（クレーン運転に必要な免許や技能講習は不要）
■クレーン構造規格に準拠した強固な構造
■各種性能を向上
・新型ラジコンを採用（新規標準装備）
軽量・コンパクト化を実現し、オペレーターの負担を軽減
・2速仕様ウインチを設定（新規オプション装備）
巻上・巻下操作の2速化によりスピーディーな作業が可能
・大径溝付きウインチドラムを採用（新規標準装備）
従来機の約1.5倍に大径化し、乱巻防止を改善。巻上・巻下の高速操作にも対応
ブーム起伏装置
ブームの起伏は油圧シリンダー式を採用。ワイヤーロープの巻過ぎを気にすることなく操作可能。操作レバーの中立位置で、カウンターバランス弁が作動しブームの作業姿勢を保持
360°無限旋回
無制限の旋回により作業範囲が大きくクレーン作業効率を大幅向上
各ユニットの組立（分解）性・作業性・整備性向上
・各部の組付けにピン方式を採用
・旋回ベアリングの取付構造を見直すことにより、ボルト取付・取り外し作業に発生していた付帯作業（旋回作業）の廃止を実現
・これまで必要とした燃料配管接続作業を廃止するため燃料タンクを移設する等、パワーユニットの構成および構造を変更することにより、組立作業の時間短縮・負担軽減
・運転席ユニットの簡素化と動線改善により組立・分解工数を削減
傾斜地対応型ロワーフレーム・アウトリガービームを採用（新規標準装備）
2種類の外付傾斜ブラケット（オプション）を廃止し、傾斜角調整を内蔵したアウトリガーに1本化。標準設定となり利便性が向上、輸送性・組立性が改善
輸送性向上
分解単位、各部品の最適化により大幅な軽量化を実現
索道、ヘリコプター使用時などの輸送性を大幅向上
安全機能
2つの作業範囲制限装置を設定(新規オプション装備・特許出願中)
ブームと旋回、双方の作業範囲制限装置を組合わせ、水平・垂直方向の立体的な可動領域制限を設定することにより、クレーン作業の安全性を大幅向上
ブーム上の安全装備3点セット（新規オプション装備）
ステップ、スタンション及びワイヤーロープ脱落防止ガイドの3点セット設置により、ブーム上でのクレーン組立作業の安全性を向上
傾斜警報装置
機械の傾きを検知し、警報により注意を喚起

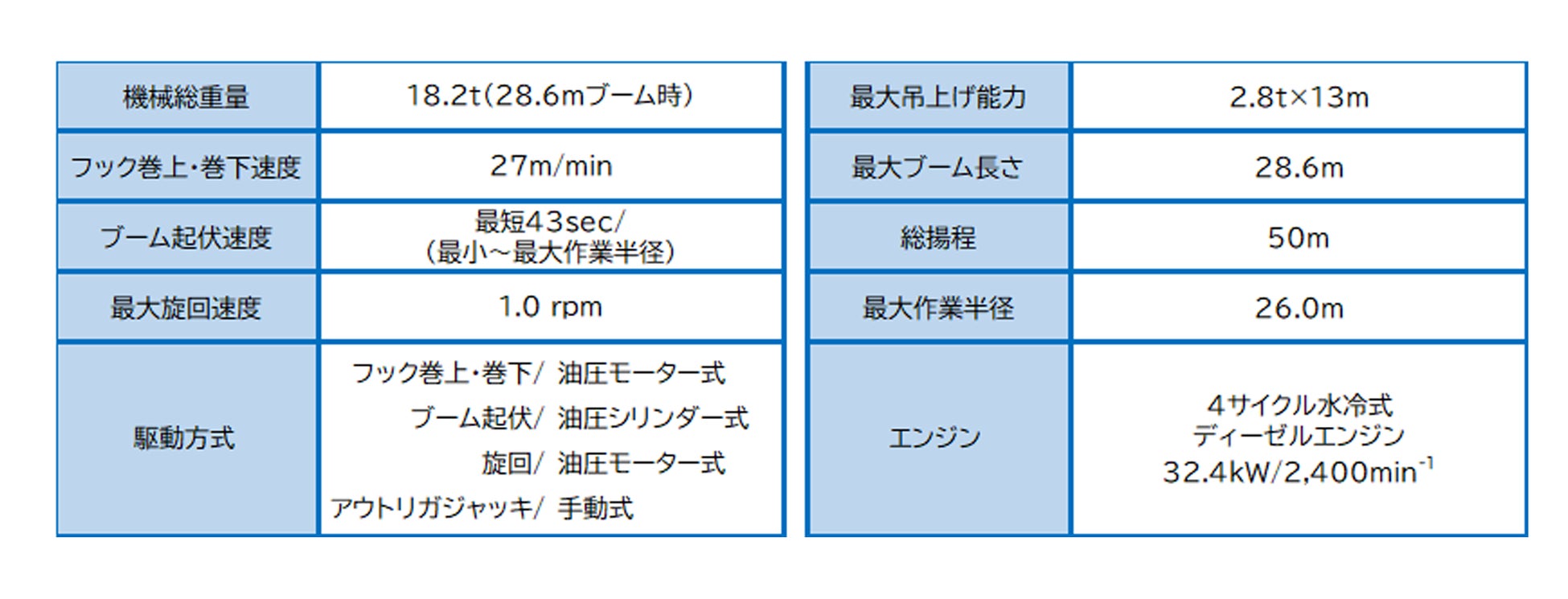

製品概要
商品概要
商品型式： CSH36-6
発売日： 2025年6月
標準小売価格： ￥4０,000,000（税別）より ※販売価格は装備等により異なります
販売目標： 20 台 / 年
会社概要
商号： 株式会社 加藤製作所
所在地： 〒140-0011 東京都品川区東大井1-9-37
設立： 1935年1月（昭和10年1月）
創立： 1895年（明治28年）
事業内容： 建設用クレーン、油圧ショベル等及びその他の製品の製造ならびに販売
