【THK株式会社】超低ウェービングボールリテーナ入りLMガイドの受注を開始

超低ウェービングに加え、ISO規格に準拠した世界標準寸法に対応

THK

2024年10月16日 14時09分

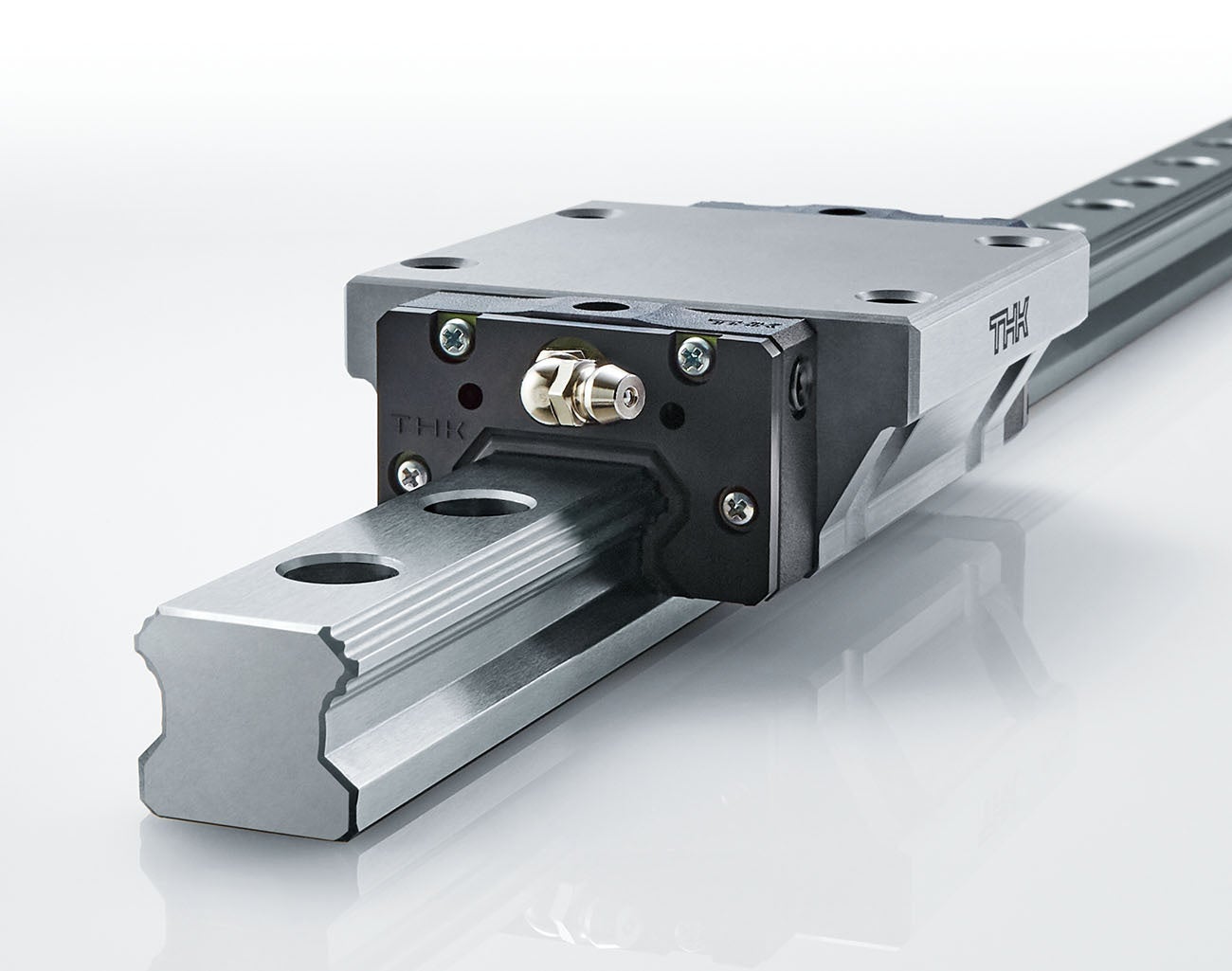

ＴＨＫ株式会社（東京都港区　代表取締役社長：寺町崇史、以下、ＴＨＫ）は、超低ウェービングボールリテーナ入りLMガイド（形番：SPH）の受注を開始いたします。

超低ウェービングボールリテーナ入りLMガイドは、ISO規格準拠寸法の超低ウェービングLMガイドです。8条列構造と小径ボールを採用することで、直動案内トップクラスの超低ウェービング*を実現しました。これにより、測定精度の向上や位置決め精度の向上、加工面品位の向上に寄与し、ナノメートルオーダーの運動精度が求められる分野にも対応が可能となります。

*ウェービングとは、LMブロックがLMレール上を移動する際に、内部のボール（転動体）が転がることでブロックとボールの相対位置が変化し、真直度に影響を及ぼす現象。特に高精度の加工装置では、ウェービングを極力小さくすることが求められている。

従来の超低ウェービングLMガイド｢SPR/SPS形｣は、ＴＨＫの独自寸法を採用したことにより、適用範囲が一部の装置の案内部など限定的でしたが、超低ウェービングボールリテーナ入りLMガイドではISO規格に準拠した寸法（世界標準寸法）のため、既存製品からの置換えが可能です。

また、4方向等荷重であらゆる姿勢での使用が可能なため、半導体・液晶装置関連のほか、工作機械などでも、これまで以上に高精度市場のお客様にご活用いただけます。

ＴＨＫはこれからも、機械要素部品のトップメーカーとして培ってきた技術とノウハウをもとに、幅広い装置の高性能化に貢献してまいります。

特長

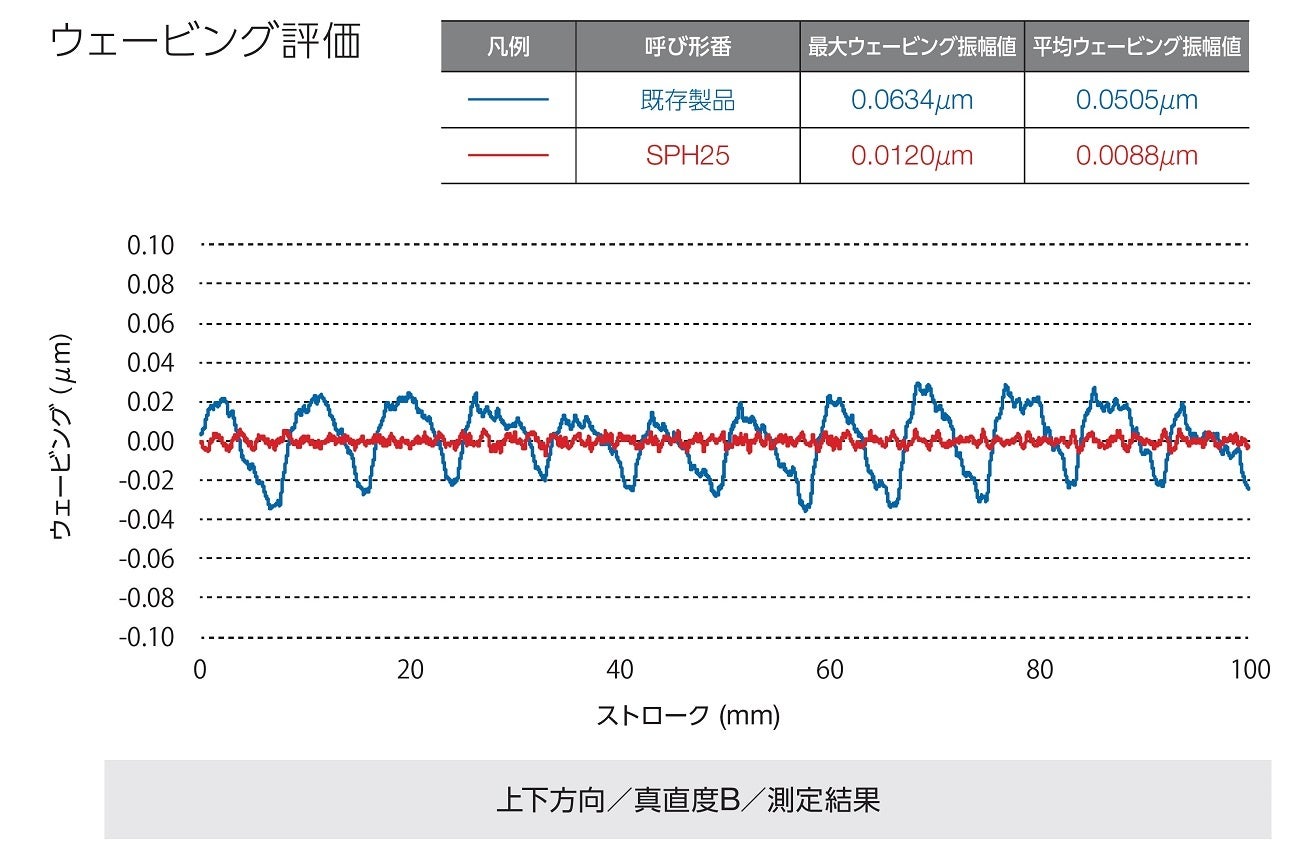

・超低ウェービング

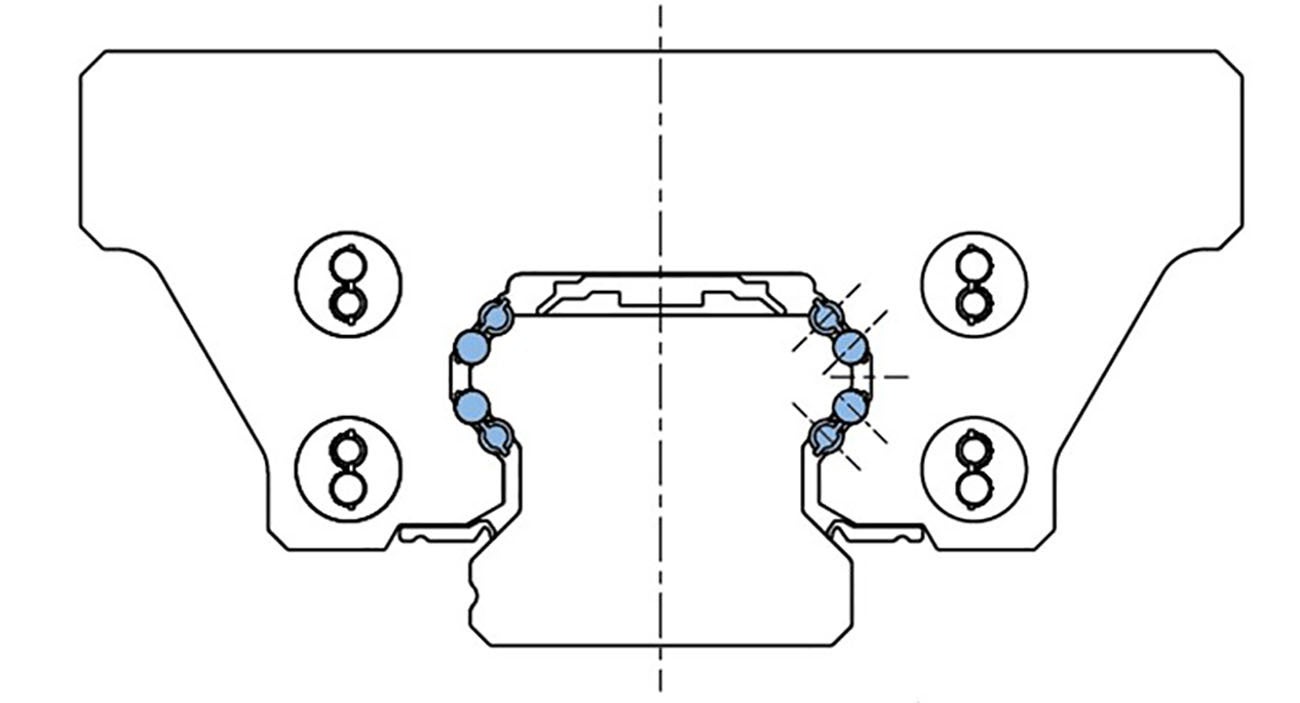

8条列の転動溝と小径ボールの採用により、LMブロック内の有効ボール数を増やしたことで、直動案内の中でもトップレベルのナノメートル単位の超低ウェービングを実現。
