GNSS FEM　1.2GHz対応「NJG1186」の生産開始

～高精度GNSSの実現に貢献　～

日清紡マイクロデバイス株式会社

2022年5月31日 13時30分

日清紡マイクロデバイス株式会社（代表取締役社長：田路悟）は、高精度GNSS (GPS、GLONASS、BeiDou、Galileo等)に向けてGNSS FEM(フロントエンドモジュール)、NJG1186の生産を5月より開始します。

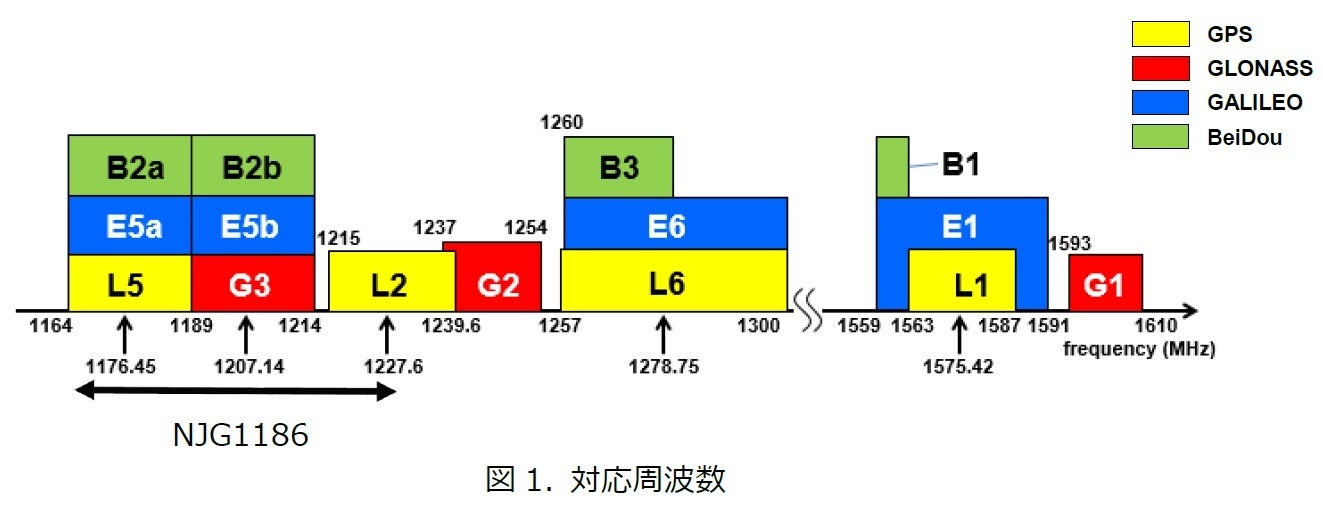

NJG1186は、L5/E5/B2/G3/L2Cバンド(1164MHz~1228MHz)に対応した前段SAWフィルタ及びLNA(ローノイズアンプ)内蔵の1.2GHz FEM製品です(図1)。

昨今、自動車、ドローン、ウェアラブル機器等において高精度な位置情報を必要とする機器が、ますます増えてくる状況となってきております。高精度な位置測位の為には、従来の1.5GHz帯に加え1.2GHz帯の信号を受信可能な、マルチバンド対応が必要となります。
また、GNSSは様々な機器に搭載される為、多様な環境で使用される事が予想され、屋外であれば高耐湿性、小型機器であれば省スペース化など、使用環境に応じたご要求があります。
日清紡マイクロデバイスでは、これらのご要求にお応えする為、高精度GNSSに向けてFEM製品のラインアップを
強化します。

【ご参考】
本製品のAEC-Q100 grade 2及びVDA 6.3対応版であるNJG1186-Aを８月から生産開始予定です。

特　長
１. 1.2GHz帯での高利得と低NFを実現
　1.2GHz帯(1164MHz～1228MHz)において、19.5dB*の高利得と1.7dB*の低NFを実現しています。
　(*SAWフィルタのロスを含む)。

２. 高気密・高信頼性パッケージ採用

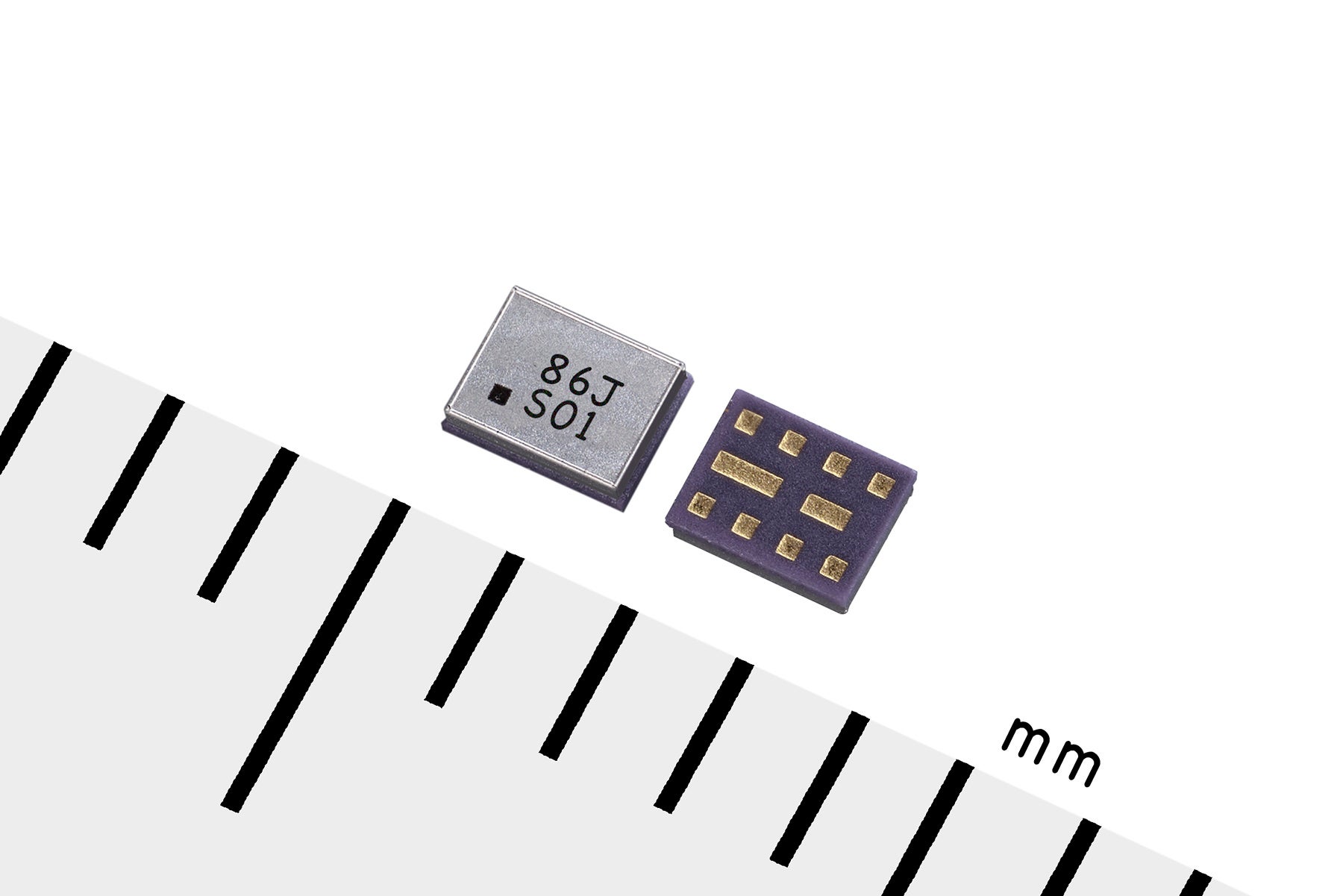

　1.57×1.23×0.47mm金属蓋を使用した高気密パッケージの採用で、高信頼性を実現。
　車載及び屋外用途に最適です。

３. 小型パッケージ採用
　1.57×1.23×0.47mmの小型サイズのパッケージにSAWフィルタとLNAを搭載。
　実装面積の省スペース化が可能です。

４. NJG1159とペア使いで高精度測位が可能
　1.5GHz帯FEM　NJG1159とペアでお使い頂き、マルチGNSS回路を構成する事で更なる高精度測位が可能です。

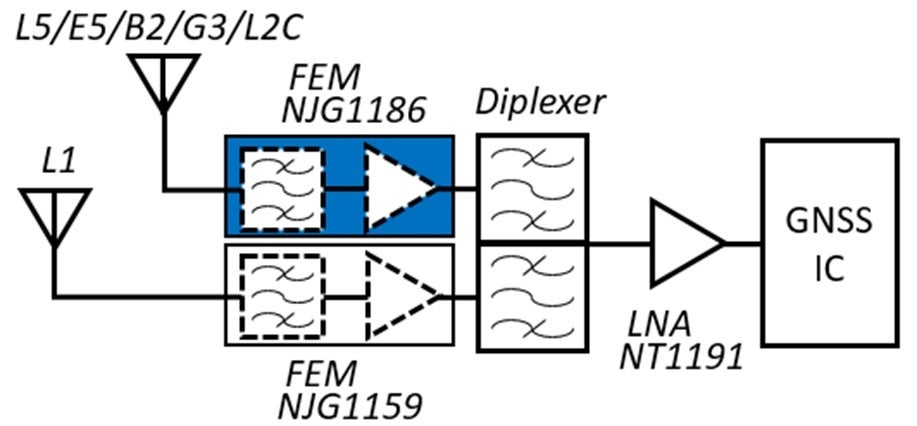

　図2のマルチGNSS　アプリケーション例を参照御願いします。

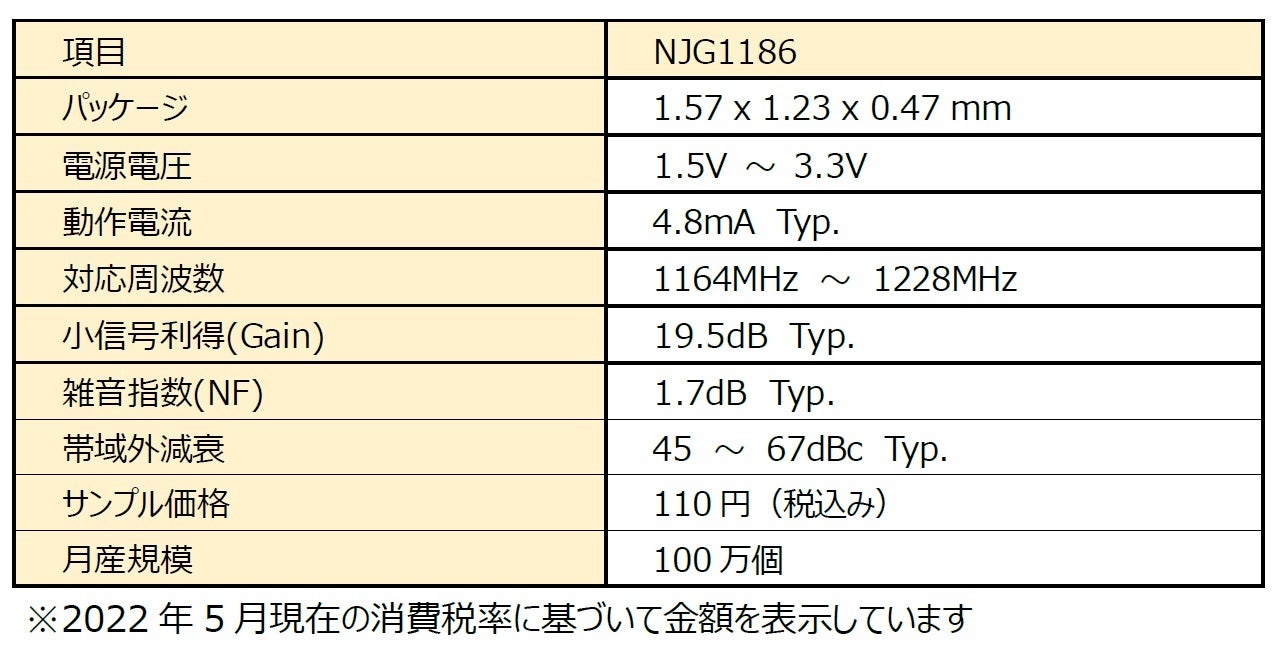

主な仕様
