光学式反射型エンコーダ 「NJL5821R、NJL5822R」 の量産開始
~ セットの小型化および実装面積の削減に貢献します ~

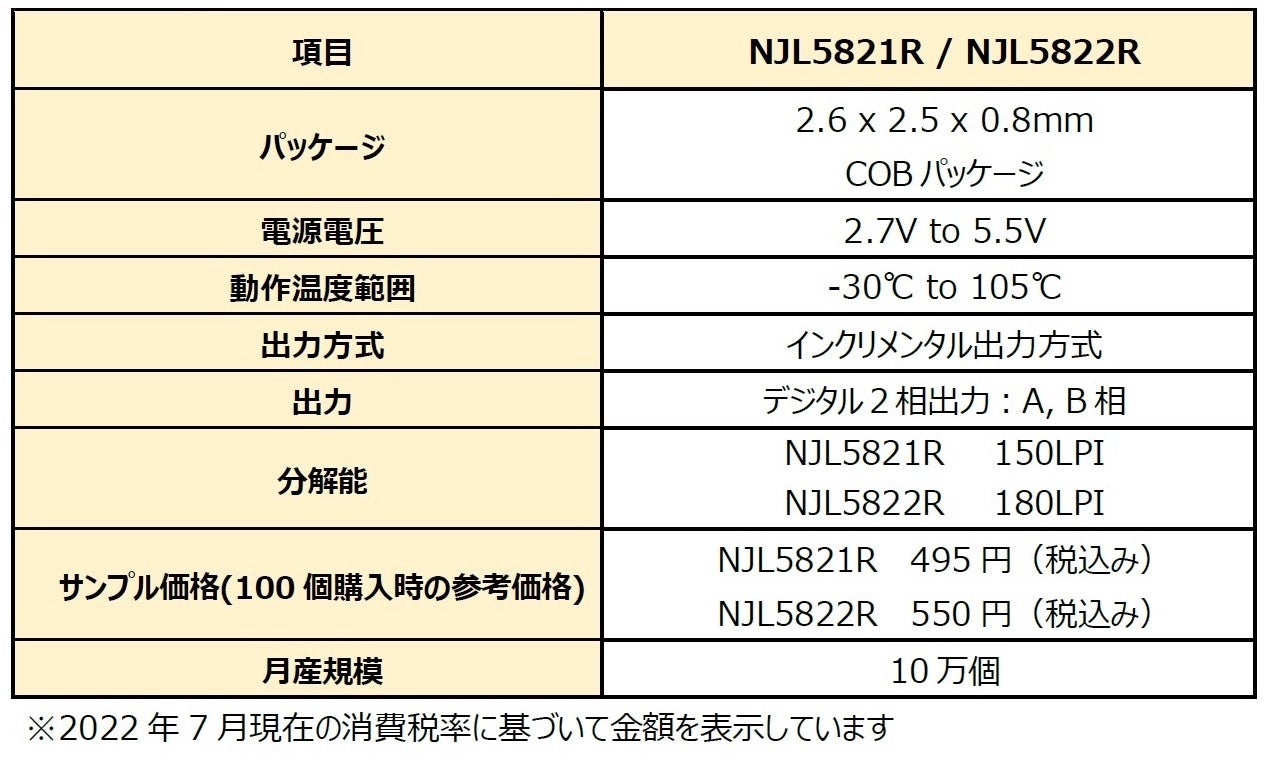

日清紡マイクロデバイス株式会社(代表取締役社長:田路 悟)は、回転方向や位置検出に最適なデジタル2相出力タイプの光学式反射型エンコーダ 「NJL5821R、NJL5822R」 の量産を開始しました。
概 要
近年、小型モータや操作ダイアルの回転検出、リニアアクチュエータ等の高精度化に伴い小型の位置検出の需要が増えております。
デジタル2相出力タイプの光学式反射型エンコーダNJL5821R、NJL5822Rは、新規設計の受光ICと高出力の赤外LEDを組み合わせる事で、低消費電流を実現しました。
従来の直線方向や回転方向などの位置検出においては、センサとストライプミラー間の距離を一定にする調整が必要でした。NJL5821R、NJL5822Rは、受光素子の受光レベルを独自の処理をすることにより、距離変動に強い特性を実現します。
特 長
1.ストライプミラーの距離変動に強い特性
従来の直線方向や回転方向などの位置検出においては、センサとストライプミラー間の距離を一定にする調整が必要でした。NJL5821R、NJL5822Rは推奨反射板(ストライプミラー)からの反射光を独自の処理をすることで、ロバスト性※1に優れ、機器への組み込みの簡略化や、距離変動に強い特性を実現します。
また、センサとストライプミラー間の距離が変動しても、Dutyや位相差の変動がほとんどありません。
※1 センサの取り付け精度や外部環境の変化の影響を受けにくい性質
2.広い動作温度範囲でモータに直接組み込みが可能(業界最高温度)
NJL5821R,NJL5822Rは、動作温度を高温側で105℃まで上げることに成功しました。これにより高温環境下での動作が求められるモータなどに直接組み込むことが可能になります。
3.発光素子(LED)の駆動電流含め低消費電流設計
NJL5821R、NJL5822Rは高出力赤外LEDと高感度・低消費電流の受光ICを組み合わせることで、バッテリー機器でも使用可能な低消費電流設計を実現しました。
他社従来製品の1/5程度の駆動電流にて動作させることが可能です。※2
※2 2022年7月 日清紡マイクロデバイス調べ
4.デジタル2相出力により、回転(移動)方向や位置検出が可能
NJL5821R、NJL5822Rは推奨反射板を組み合わせて使用することで、簡単にデジタルの2相信号が得られ、回転(移動)方向や位置検出が可能です。
5.150LPI、180LPIの高分解能で産機でも利用可能
NJL5821R、NJL5822Rは既存品のNJL5820Rからさらに分解能を高め、産業機器やカメラ関係など様々な分野でご利用いただけます。

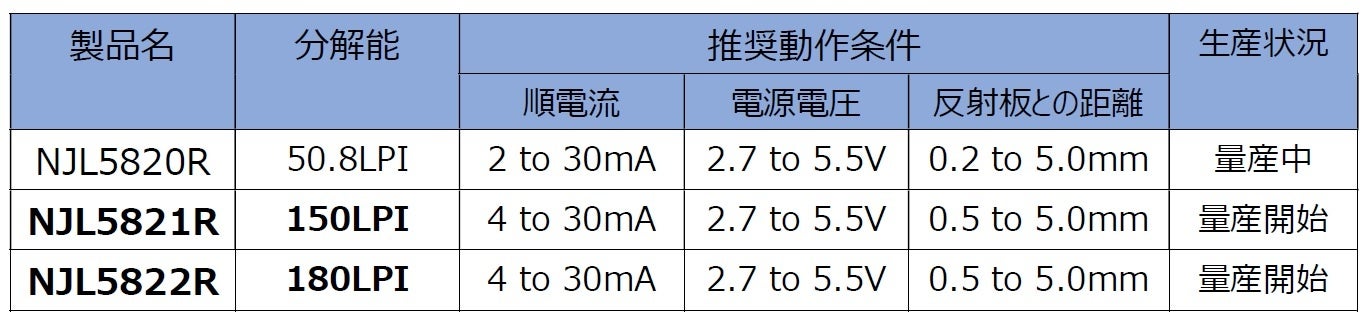

分解能 / 推奨動作条件 比較表

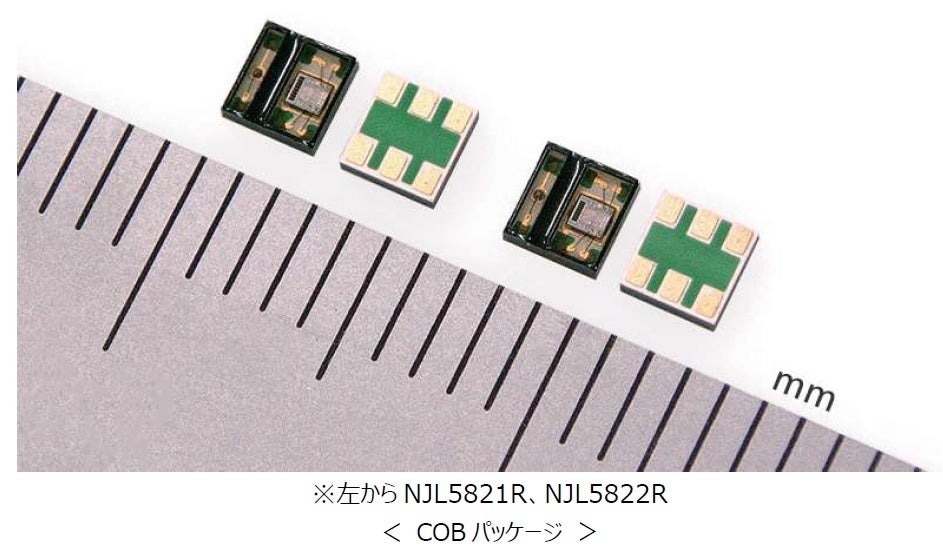

製 品 外 観

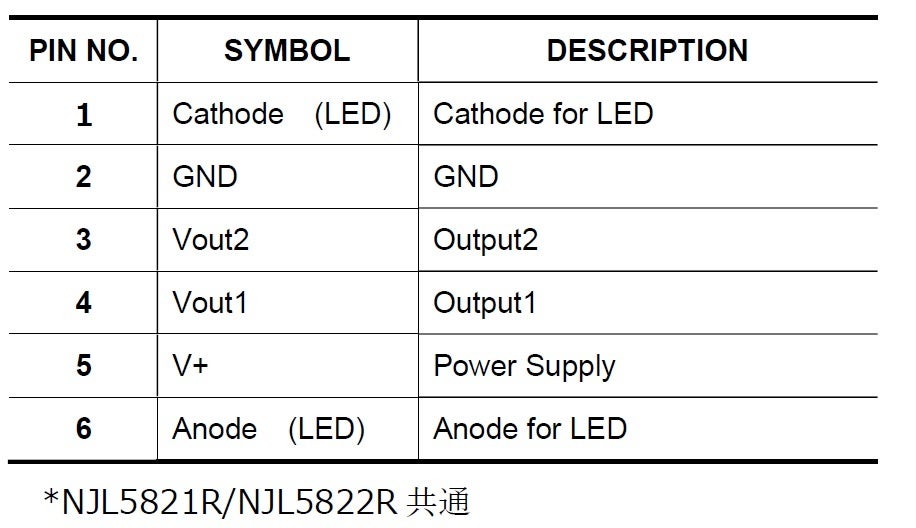

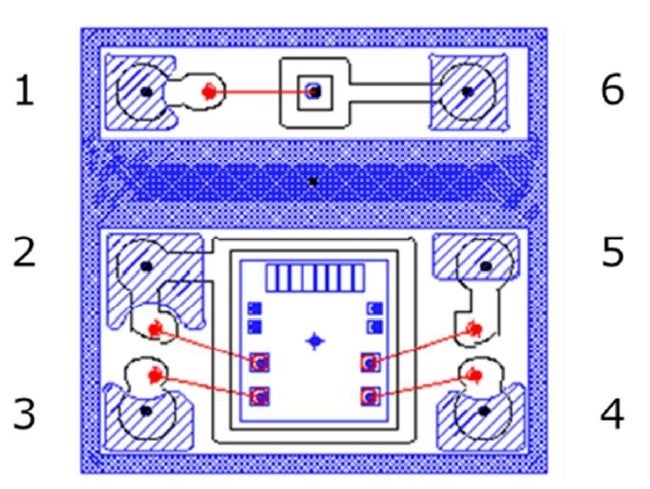

製 品 機 能
NJL5821R
https://www.nisshinbo-microdevices.co.jp/ja/products/position-sensor/spec/?product=njl5821r
NJL5822R
https://www.nisshinbo-microdevices.co.jp/ja/products/position-sensor/spec/?product=njl5822r

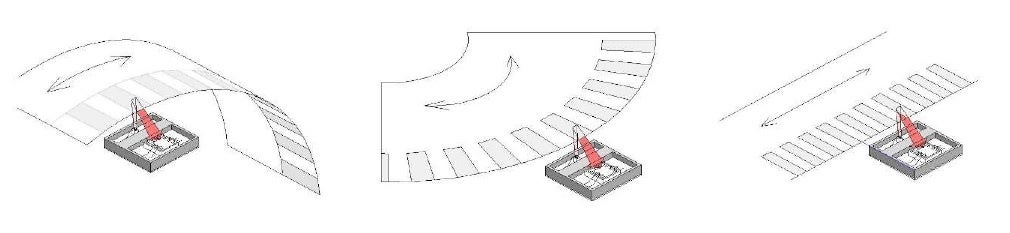

測定方法例
・操作ダイアルの回転検出
・映像用ZOOMモータの回転検出
・インクリメンタルエンコーダ
お問い合わせ先
日清紡マイクロデバイス株式会社
東京都中央区日本橋横山町3番10号
電子デバイス事業統括本部 営業本部 営業統括部 営業企画課
電話:03-6892-1514(直通)
URL:https://www.nisshinbo-microdevices.co.jp/
