日立、HMAX Industryを支えるフィジカルAIの基盤技術としてエッジAI半導体を開発

製造設備・検査装置・産業ロボット・物流機器・ビル・エネルギー設備など幅広い産業用プロダクトに搭載可能

株式会社日立製作所

2026年4月24日 16時10分

　株式会社日立製作所(以下、日立)および株式会社日立ハイテク(以下、日立ハイテク)は、産業分野向け次世代ソリューション群「HMAX Industry」を支える基盤技術として、製造設備・検査装置・産業ロボット・物流機器・ビル・エネルギー設備など幅広い産業用プロダクトに搭載可能なエッジAI半導体*1を開発しました。本半導体は高速処理と省電力を特長とし、画像・音・振動など多様な現場データを装置内でリアルタイムに解析します。

　今回、実機データを用いた評価で、従来比で10倍以上*2高い電力効率で処理を実行できること、および装置内で使用可能な省電力で安定動作することを確認しており、これまで専用サーバーを前提としていた高度な検査・監視処理を、装置内で直接実行できる見通しが得られました。設置スペースや消費電力の制約が大きい製造現場をはじめ、さまざまな現場装置に実装可能な段階に入りました。

　今後は、本エッジAI半導体をフィジカルAIの現場適用を支える横断的な実行基盤として、装置データをその場で処理・活用し、品質の安定化、歩留まり向上、生産性向上につながるデジタルサービスを展開します。エッジAI半導体と軽量AIモデル、ソフトウェアを組み合わせた評価環境を用いながら、お客さまの装置・製造ラインに合わせた実装・運用を順次進め、産業分野で培ってきたドメインナレッジを組み込んだフィジカルAIを中核とする「HMAX Industry」のコア技術として、製造業全般、物流、ビル・エネルギーなど多様な分野へ広げていきます。

*1 エッジAI半導体: ネットワークの端末機器(エッジデバイス)に直接搭載し、装置内でAI推論を実行するための半導体チップ。

*2 開発したエッジ向け軽量AIモデルに対する電力効率を最先端GPUと比較(GPUの電力効率はカタログ値に基づいて算出)。

背景および課題

　製造現場や物流、ビル・エネルギーなどの産業現場では、装置から得られるデータをリアルタイムに解析し、品質の安定化や生産性向上、保全効率化につなげることが求められています。しかし、従来のエッジAIシステムでは、消費電力や設置スペース、複数センサーデータを扱う際の処理負荷がボトルネックとなり、本格展開が難しい場面がありました。日立はこれまで、画像・音・振動など多様なセンサーデータを省電力にリアルタイムで解析するエッジAI技術を開発してきました*3。今回、その成果を実際の産業プロダクトに搭載して動作させるエッジAI半導体として具現化し、「HMAX Industry」が対象とする現場での適用を開始していきます。

*3 Lumada 3.0の現場適用を強化するエッジAI技術を開発 - 研究開発：2025年10月14日

技術のポイント

1. 産業用プロダクトにそのまま組み込めるエッジ向け軽量AIモデル

　日立は、産業用プロダクトへの組み込みを前提としたエッジ向け軽量AIモデルを開発しました。工場やビル設備などで使われる装置は消費電力や設置スペースに制約があるため、多くの演算量を必要とするAIは装置内に載せにくいことが課題でした。今回、画像の微細な違いを捉えるCNN*4と全体の傾向を理解するTransformer*5を組み合わせることで、装置内実装に必要な軽量性と、検査・監視など産業用途で求められる高い推論精度を両立しました。特定機種に依存しない設計とし、検査・計測装置や産業機械で実装・評価を進めながらユースケースを広げています。

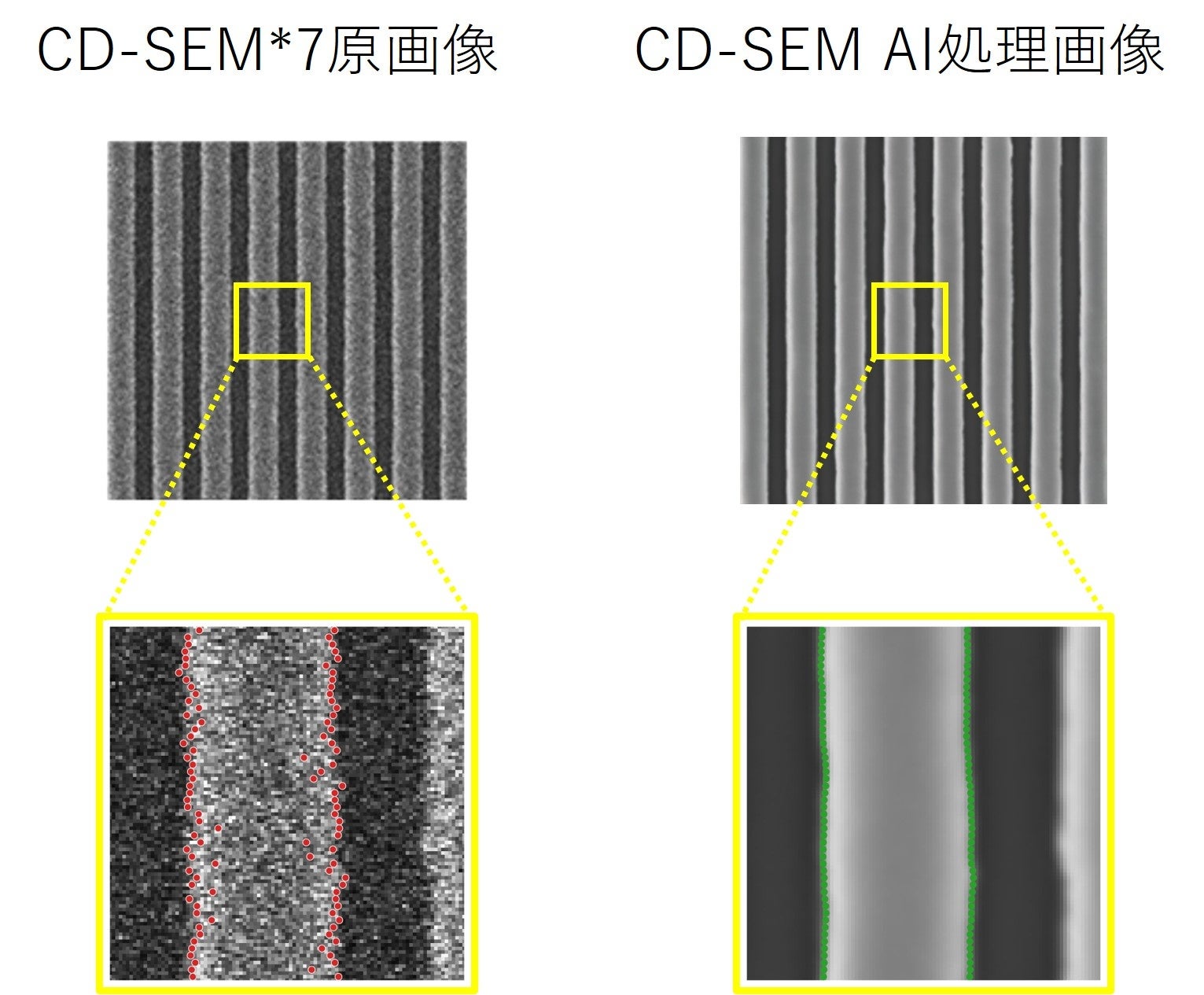

2. 検査・監視処理の時間と処理負荷を削減する適用例

　高精度が求められる検査・監視では、多枚数撮像や複雑な解析処理がボトルネックとなるケースが多くあります。今回、代表例として半導体検査・計測分野で実測データを用いた検証を行い、従来、多枚数の画像を重ねて行っていた高精度計測処理を、1枚の画像に対するAI処理で置き換えられる可能性を確認しました。これにより、撮像回数を減らしながら必要な精度を確保できる見通しが得られ、インライン検査・計測*6の高速化と装置負荷低減につながることを確認しました。同様のコンセプトを、部品外観検査や設備状態監視など他分野の検査・監視装置にも順次適用していきます。

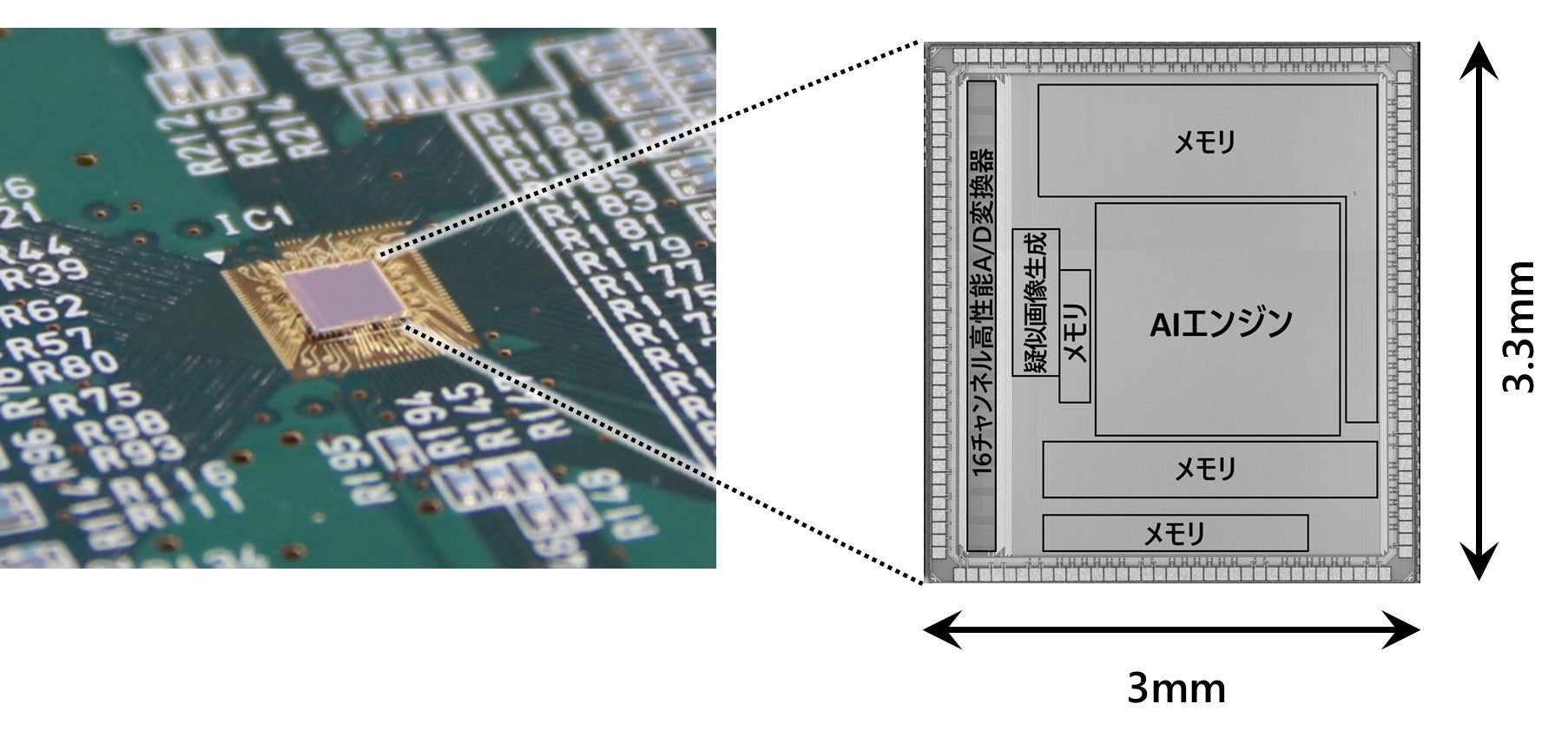

3. 装置内で省電力にAI処理を行える独自のエッジAI半導体の動作確認

　エッジAI半導体は、実行するAIモデルに合わせて演算回路やメモリ構成を最適化することで、汎用プロセッサに比べて電力効率を高められます。今回、エッジ向け軽量AIモデルの演算に合わせて回路を設計したチップを評価し、従来比で10倍以上高い電力効率で処理を実行できることと、産業用装置内で使用可能な電力範囲で安定動作することを確認しました。これにより、従来は専用サーバーが必要だった高度なAI処理を、製造設備、検査装置、ロボット、物流機器、ビル・エネルギー設備など、実際の現場装置に組み込んだ運用に目途が付き、実装フェーズに移行しました。

*4 CNN: Convolutional Neural Networkの略。画像の特徴(エッジや模様など)を自動で抽出し、分類や検出に用いられる深層学習モデル。

*5 Transformer: 入力データの重要な部分に注意(Attention)を向けて特徴を捉える深層学習モデル。自然言語処理だけでなく画像解析にも用いられる。

*6 インライン検査・計測: 製造ラインの工程内で、製品をラインから外さずに連続的に行う検査・計測。

*7 CD-SEM(Critical Dimension-Scanning Electron Microscope): 半導体等のウェーハ上に形成された微細パターンの寸法計測用に特化した装置で、主に半導体等の電子デバイスの製造ラインで使用される。

今後の展望

　今回開発したエッジAI半導体は、現場での処理を高速かつ省電力に実行するキーコンポーネントとして、「HMAX Industry」が対象とする工場・物流・ビル・エネルギーなどのプロダクト群へ横断的に展開していきます。現場データをその場で判断できる「プロダクトの知能化」を進めることで、Lumada 3.0を体現するソリューション群である「HMAX Industry」を支えるデジタルサービスとして、実装と運用の両面から広げていきます。
