建築設備専用3D CAD「CADWe’ll Linx V6」に共同カイテック株式会社製バスダクト部材を標準搭載

～描きやすさと製作可能な部材サイズでの作図を両立～

　株式会社ダイテック（本社：東京都品川区、代表取締役社長：野村明憲、以下ダイテック）は、建築設備専用3D CAD「CADWe’ll Linx」の最新バージョン「CADWe’ll Linx V6」（以下、Linx V6）を、2025年4月25日にリリースいたします。本バージョンでは、共同カイテック株式会社製のE-BD型絶縁バスダクト部材各種を標準搭載し、設計者がよりスムーズかつ正確にバスダクトを作図できる機能強化を実現しました。

■ 共同カイテック株式会社製E-BD型絶縁バスダクト部材を標準搭載

　「Linx V6」ではE-BD型絶縁バスダクト（アルミ導体および銅導体）の主要部材を標準搭載。設計者はCAD上でバスダクトを選択してルーティングおよび部材挿入するだけで、実際の製作・施工に即したバスダクト設計をスピーディに行えます。

■ 描きやすさと施工性を両立するインターフェース

　「描きやすさを重視した操作性」にこだわった「Linx V6」では、2D／3D両ビューでの作図・ルーティングが可能。3D寸法線を使ったルートの微調整や、分割部へのプラグインジョイナの自動挿入設定にも対応し、実際の現場施工を意識した柔軟な設計が実現できます。

■ 製作可能サイズでの自動作図に対応

　設計者が配電方式・定格電流を選択すると、システムが自動的に製作可能なW×Hサイズの部材を選定。手戻りを防ぎ、スムーズに施工図作成から発注図面への移行が可能です。

■ 効率的な部材挿入と一括入替

　部材の挿入時には、対象バスダクトから配電方式やサイズ情報を自動取得し、最適なサイズで自動挿入されます。複数部材の一括入替にも対応しており、設計変更にも柔軟に対応可能です。

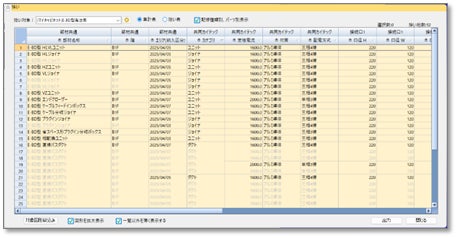

■ 自由な書式での拾い表作成とExcel連携

　拾い表は、積算・発注業務に応じて自由にカスタマイズ可能。作成した表はExcelに出力し、編集後に再インポートすることも可能で、業務フローの最適化に貢献します。

■ 今後の展望

　将来的には、バスダクト発注依頼への対応、盤リストとの連携、自動サイズ計算機能など、さらなる拡張機能の実装も視野に入れています。設計から製作・発注まで一貫した効率化を目指し、進化を続けてまいります。
