小型5軸CNC加工機「YORNEW MX220」にATCが搭載！自動工具交換でさらなる生産性向上を実現！

株式会社システムクリエイト

2024年9月9日 09時00分

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表取締役：川上正義）は、Yornew Automation Equipment Co., Ltd.の国内販売代理店として、5軸CNC加工機「Yornew MX220」にATC（自動工具交換）ユニット（オプション）が搭載されたことをお知らせします。これにより、お客様はより効率的かつ精密な加工が可能となり、ものづくり現場の生産性向上に大きく貢献します。

ATCユニット搭載でよりスムーズに、そして実用的に

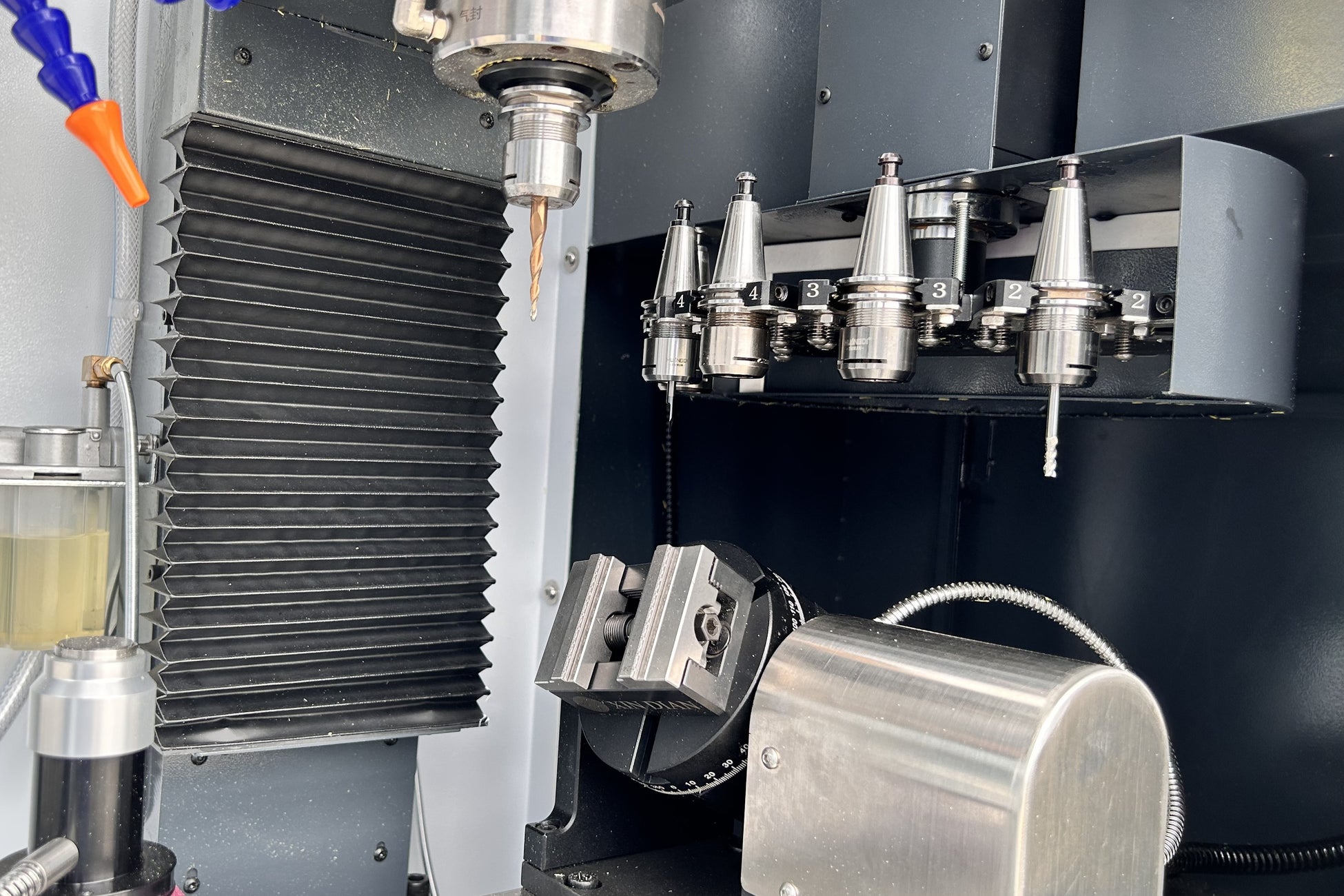

今回のアップデートにより搭載することが可能になったATCユニット（オプション）は、最大6本の工具（最大Φ12mmまでの切削工具に対応）をストックすることができます。これにより、加工内容に合わせて様々な工具をセットすることができるようになりました。

一連の工程をノンストップで行うことができるため、オペレータは常に待機する必要がなくなり、作業時間も削減できます。

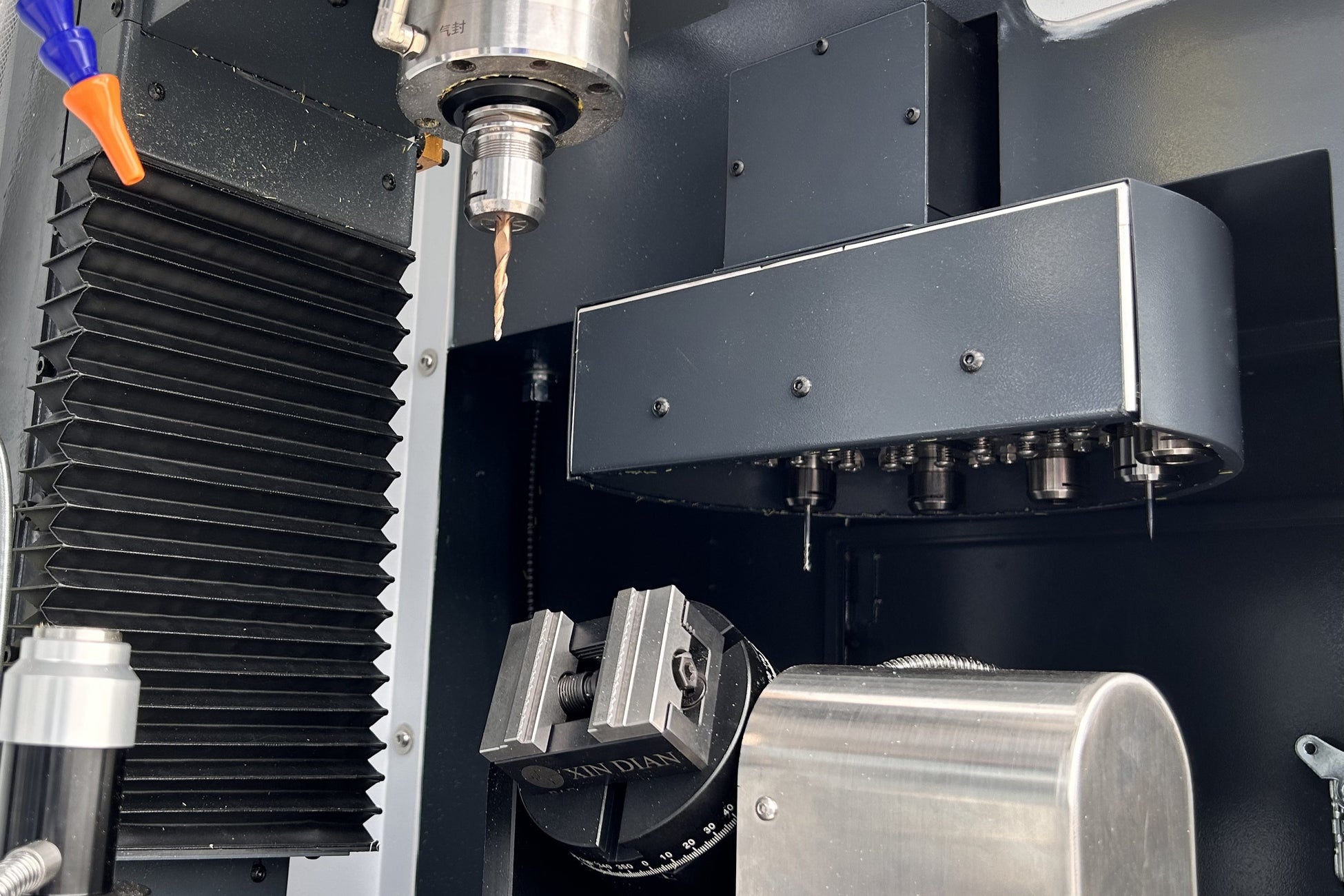

また、加工中は自動開閉カバーにより工具が保護されており、加工時に発生する切粉などの飛散から工具を守り、安心してご利用いただけます。

機械スペック

移動量（X-Y-Z)	220ｍｍー120ｍｍ－200ｍｍ
主軸回転速度	300-24000min⁻¹
位置決め精度	0.03mm
繰り返し位置決め精度	±0.02mm
送り速度	2,000mm/min
5軸傾斜円テーブル直径	100mm
5軸傾斜円テーブル傾斜動作範囲	+30° -120°

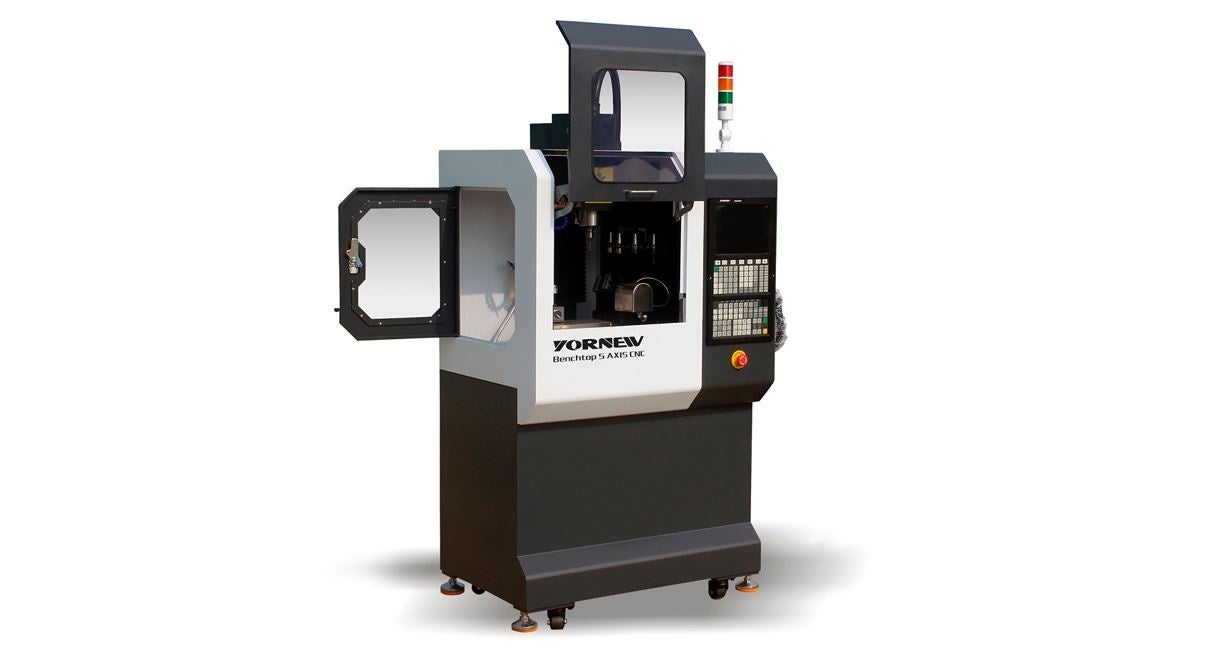

YORNEW MX220について

YORNEW MX220は、コンパクトな筐体に小型CNC傾斜円テーブルを搭載し、5軸制御を実現しました。Φ100mmの円テーブルを装備しており、最大5kgまでのワークを搭載可能です。さらに、工具長測定装置や測定値の自動計算ツール、オプションのセンタリングバイスも備えており、はじめて割り出し加工に挑戦する方でも安心してご使用いただけます。

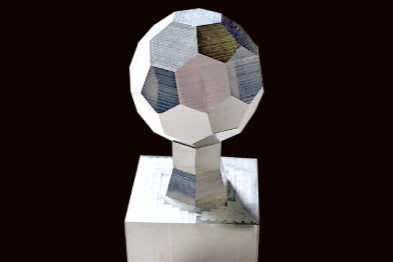

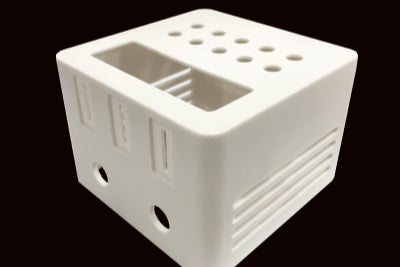

スピンドルの最大回転数は24,000回転/分であり、アルミや真鍮などの軽金属から樹脂まで、幅広い材料に対応しており、部品加工や文字彫刻などさまざまな用途で活躍します。さらに省スペース設計で、設置場所に制約されず、研究室や試作室などの限られた空間にも適しています。安全性とメンテナンス性も優れており、長期間安心してご使用いただけるのも大きな特徴です。

YORNEW MX220詳細ページ

さらに詳しい情報はこちらからご確認ください。

YORNEWについて

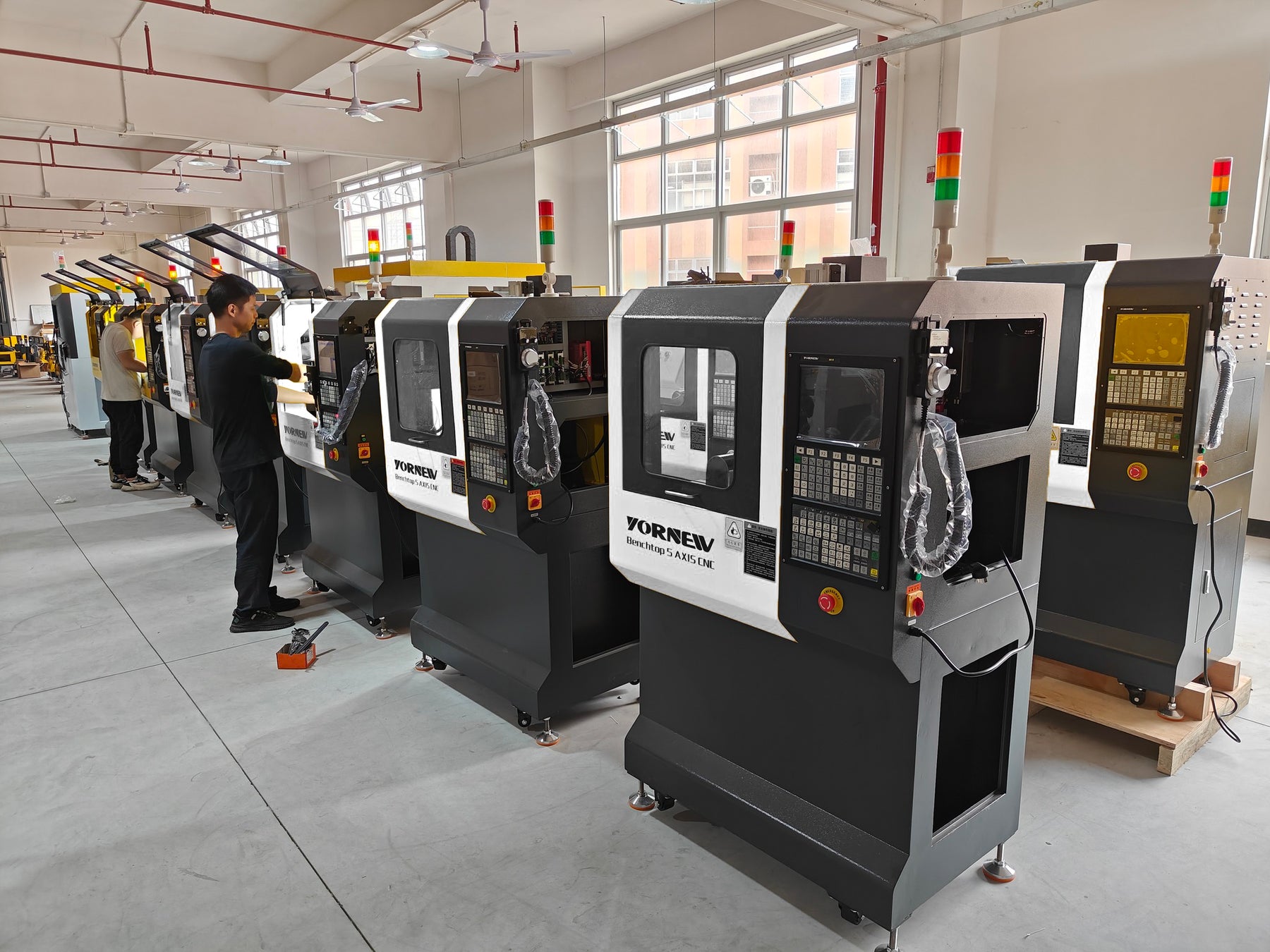

Yornewは20年以上にわたり、卓上・小型マシンを中心に、電気オートメーション・メカトロニクス・産業用ロボット・職業教育機器などについて独自に研究開発を行い、高品質な製品とサービスを提供してきました。小型加工機に求められる顧客ニーズを正しく把握し、価格競争力を維持しつつ、『誰でも使える操作性』・『誰もが使える安全性』・『どこでも設置可能な省スペース設計』をコンセプトにしたマシンでモノづくりを支え続けます。
