環境配慮型の原料「セルロースナノファイバー（CNF）」活用に関する技術資料を公開

既存ラインアップより繊維が長く細い BiNFi-s RMaタイプ

株式会社スギノマシン（富山県滑川市、代表取締役社長：杉野 良暁）は、自然由来のセルロースを原料としたナノファイバー＊１（商品名：BiNFi-s、ビンフィス）の活用に関する技術資料（テクニカルレポート）を公開しました。
繊維長の異なるセルロースナノファイバー（CNF）を広く提供していく中で、市場からの要望が大きかった、より繊維長が長く繊維径が細いCNFとして、BiNFi-s RMaタイプを新たに追加し、ラインアップを拡充しました。このRMaタイプについて、既存のIMa（極長繊維）タイプとの違いや基礎物性等、役立つ情報をまとめています。

スギノマシンが提供するバイオマスナノファイバー「BiNFi-s」

１． BiNFi-s RMaタイプとは

<開発背景>
CNFの物性を決定する重要な指標として、繊維長と繊維径が挙げられます。繊維長が長いほど補強性や増粘性が高く、繊維径が細いほど透明性や均質性が高くなります。当社では独自のウォータージェット（WJ）製法＊2の技術を高めることで製造コストを維持しつつ、従来のBiNFi-sラインアップよりも繊維長が長く繊維径が細いCNFとしてRMaタイプを開発しました。

<特長>
・平均繊維径は9.6nm（SPM*3観測による）
・機械解繊CNFの中では最も細いナノファイバー
・SPMの視野角である5μmを超える長さの繊維が多く観察される
・解繊不足繊維の残存数が極めて少ない
・フィルムに成形したときの弾性率は、従来の長繊維タイプの約1.8倍

２．技術資料（テクニカルレポート）について
今回の研究結果は、スギノマシンが発行している技術資料（テクニカルレポート）で詳細を報告しています。各種実験データを掲載し、実用化に向けた技術情報を紹介しています。テクニカルレポートはスギノマシンのWebサイトからダウンロードいただけます。

◆ 詳細はこちら
　https://www.sugino.com/site/biomass-nanofiber/download-guide-binfis.html

【技術資料（テクニカルレポート）内容抜粋】
①RMaタイプの基礎物性

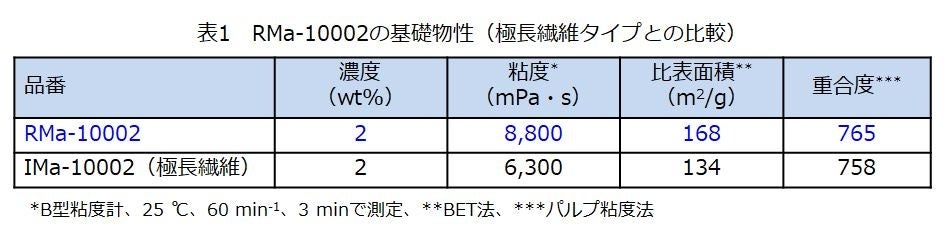

粘度、比表面積、重合度の測定結果を、既存のIMa（極長繊維）タイプと比較して示します（表1）。一般的に、繊維が長く細いほど分散液の粘度は高く、繊維が細いほど比表面積は大きく、また繊維が長いほど重合度が大きくなります。RMaはいずれの物性も高い数値を示しているため、IMaよりも長く細いと言えます

②残存する解繊不足繊維が極めて少ない
BiNFi-sは、化学処理を伴わずに機械的にナノファイバー化する方法(機械解繊)で製造しています。機械解繊CNFは事前に化学処理を行わないため、完全に解れていない解繊不足繊維がどうしても残存しますが、RMaはこれらの残存が極めて少なく、均質性の高いCNFとなっています。

③繊維長違いによる引張強度特性
　各種繊維長のBiNFi-sを乾燥させることで100%CNFのフィルムを作製し、引張試験を行ったところ、RMaは従来の長繊維タイプに対して約1.8倍の高い弾性率を示しました。また最大応力も高いことから、樹脂やゴムのフィラーとしてのRMaには、従来のCNFを超える補強効果が期待できます。

3．用語・補足
＊１ ナノファイバー
繊維を直径 100 nm以下、長さ 数µmのサイズへ微細化したもの

＊２ ウォータージェット（WJ）製法
パルプ化した原料を水に分散させ、最高245MPaに加圧・噴射し、マッハ２のウォータージェット同士を斜向衝突させることで、原料を解し、ナノファイバーを作り出す方法

＊３ SPM（走査型プローブ顕微鏡）
先端が先鋭化されたプローブを走査して表面構造を観察する顕微鏡の総称

【本件に関する報道関係者からのお問い合わせ先】
株式会社スギノマシン
新規開発部 開発プロジェクトグループ
TEL：[phone]

＜会社概要＞
■会社名：株式会社スギノマシン　　■代表者：代表取締役社長　杉野良暁
■本社所在地：〒937-8577富山県滑川市栗山2880番地　
■TEL：[phone]（代）　　　 ■創業：1936年3月1日
■事業：高圧ジェット洗浄装置、超高圧水切断装置、原子力発電保守用機器並びに廃炉機器、湿式・乾式微粒化装置、ドリリングユニット、タッピングユニット、マシニングセンタ、拡管工具･装置、抜管装置、鏡面仕上工具、バイオマスナノファイバー、産業用ロボット等の開発、設計、製造、販売
■ＵＲＬ：https://www.sugino.com/　
－以上－
