マルチバンド対応無線機向け Dual SAWフィルタ　NSNJ2023 NSNJ2024 発売

日清紡マイクロデバイス株式会社(代表取締役社長：吉岡 圭一)は、マルチバンド対応無線機向けDual SAWフィルタ「NSNJ2023、NSNJ2024」 を本日、発売いたします。

近年、地球規模で自然災害が発生しています。災害発生により通信インフラがダウンした場合でも、無線機は独自の通信システムを持っており、災害時の緊急連絡手段としての重要性が増しています。その緊急連絡手段には、信頼性の高い無線通信が不可欠ですが、これには、異なる周波数帯域での通信が必要であり、マルチバンド対応無線機のニーズが高まっています。
しかしながら、マルチバンド対応に伴い、無線機で使用する部品数が増加する為、部品の小型化が求められます。
「NSNJ2023、NSNJ2024」は、700MHz帯と800MHz帯のSAWフィルタ2個を、3.0mm×3.0mmの小型パッケージへ搭載しましたので、マルチバンド対応無線機の部品数削減と省実装面積に貢献します。

製品名	NSNJ2023	NSNJ2024
サンプル単価  (1000個購入時の参考価格／税込※）	1,100円	1,100円
サンプル配布開始	2024年5月28日	2024年5月28日
月産規模	50万個	50万個

                                                      ※2024年5月現在の消費税率に基づいて金額を表示しています

主な仕様（詳細はデータシートをご参照ください）

項目	NSNJ2023 (for International)	NSNJ2024 (for U.S.)
対応周波数帯域①	763~776 MHz	768~776 MHz
挿入損失	2.0 dB typ.	3.0 dB typ.
減衰量	30 dB typ. @ 0.3~750 MHz  6 dB typ. @ 750~756 MHz 28 dB typ. @ 788~890 MHz 36 dB typ. @ 890~1500 MHz	42 dB typ. @ 0.3~754 MHz 42 dB typ. @ 754~756 MHz 27 dB typ. @ 788~890 MHz 51 dB typ. @ 890~1500 MHz
対応周波数帯域②	851~870 MHz	851~862 MHz
挿入損失	2.5 dB typ.	3.2 dB typ.
減衰量	38 dB typ. @ 0.3~830 MHz 30 dB typ. @ 830~837 MHz 29 dB typ. @ 885~1500 MHz	42 dB typ. @ 0.3~837 MHz 42 dB typ. @ 837~840 MHz 33 dB typ. @ 871~875 MHz 36 dB typ. @ 875~1500 MHz
パッケージ	3.0 x 3.0 x 1.1mm	3.0 x 3.0 x 1.1mm

特 長

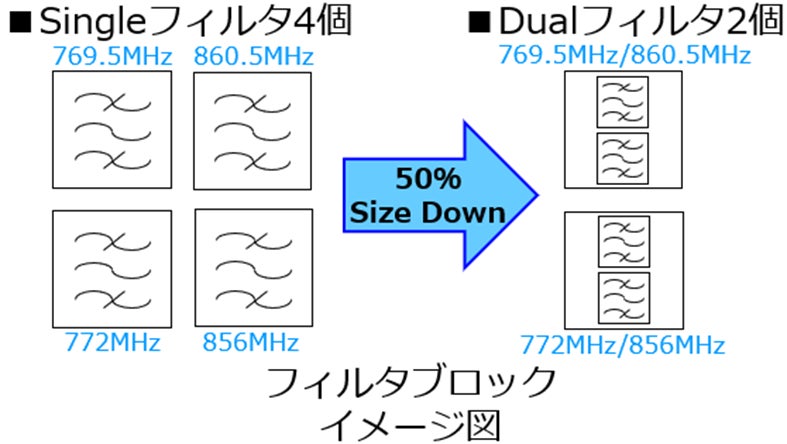

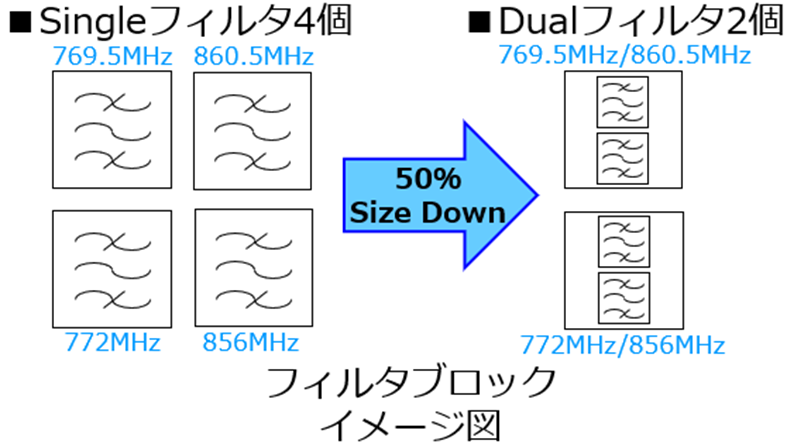

Single SAWフィルタ2個を1つのパッケージに搭載
これまで700MHz帯及び800MHz帯に対応したマルチバンド無線機では、各周波数に対応した複数のSingle SAWフィルタを使用していました。　

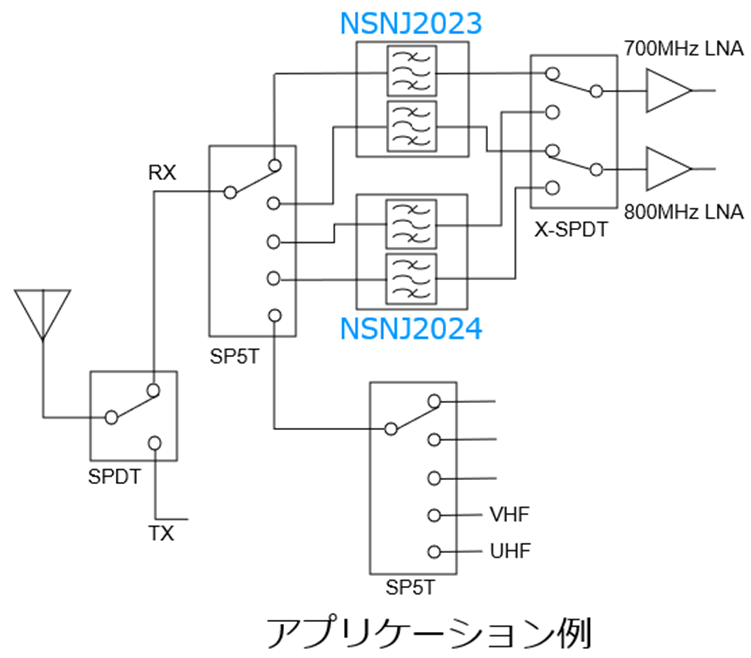

Dual SAWフィルタを使用した回路構成にする事で、700MHz帯、800MHz帯どちらの帯域にも対応が出来、マルチバンド無線機の部品削減と省実装面積に貢献します。　　

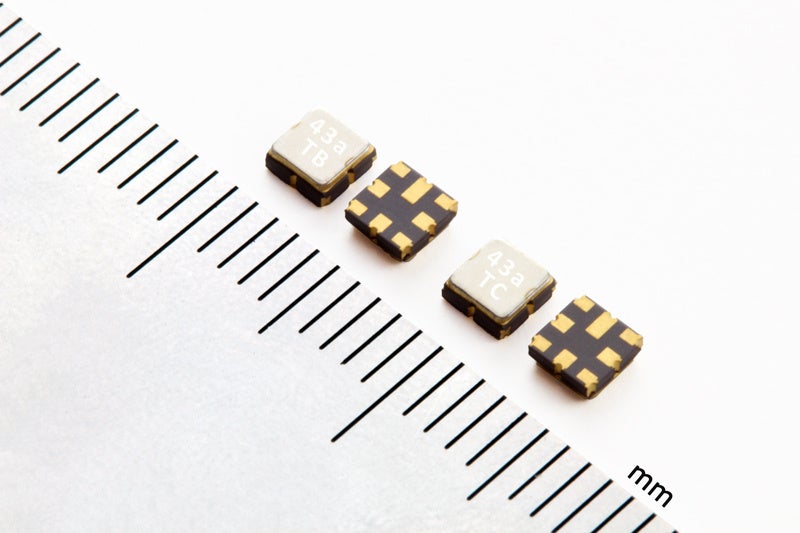

製 品 写 真

                                                        3.0x3.0x1.1mm
                                                         ＜SMD-3030＞

想定アプリケーション
業務用マルチバンド無線機
その他汎用無線機
