従来品と比べ体積を85%削減した「RV同軸スイッチ」新発売
計測器・小型無線機器などの高周波関連機器の小型・高信頼性に貢献する
超小型タイプの同軸スイッチを国内メーカーとして初めて(※1)開発
当社従来品と比べ体積を85%削減した(※2)「RV同軸スイッチ」新発売
超小型タイプの同軸スイッチを国内メーカーとして初めて(※1)開発
当社従来品と比べ体積を85%削減した(※2)「RV同軸スイッチ」新発売
パナソニック電工株式会社は、超小型サイズで優れた高周波特性(~8/~18GHz、50Ω)を実現した「RV同軸スイッチ」を2009年9月1日から発売します。
高周波関連機器である計測器や無線機は年々高機能・小型化が進んでいます。多数の高周波部品を機器に塔載する場合、内部スペースに限りがあるため、塔載部品の小型化が必須。また、高周波信号切替の高信頼性(開閉性能、品質)要求に伴い、部品の信頼性への要求も高まっています。
そこでパナソニック電工では、超小型サイズにて優れた高周波特性を実現した同軸スイッチを国内メーカーとして初めて開発。優れた高周波特性を確保しながら、パナソニック電工従来品と比べ体積を85%削減した超小型形状を実現しました。接点開閉機構にはパナソニック電工製通信用メカニカルリレーで実績のあるシーソーバランス機構(※3)を採用する事で高い信頼性を確保。端子形状も2種類品揃えし、機器に合わせてお選びいただけます。環境にも配慮し、RoHS対応済みです。
■ 主な特長
(1)超小型形状の同軸スイッチを国内メーカーとして初めて開発
(2)優れた高周波特性とシーソーバランス機構による高い信頼性を確保
(3)豊富な端子形状(PIN/SMA)
製品名 : RV同軸スイッチ

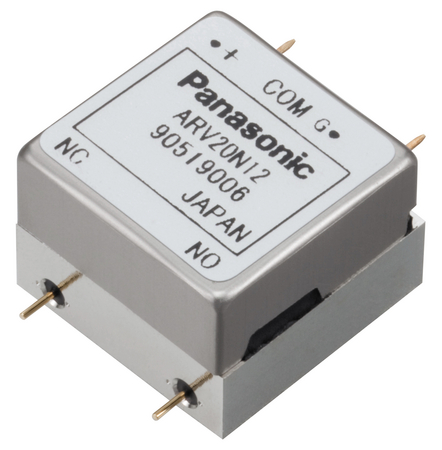

サイズ(mm) : PINタイプ:L15.9×W15.9×H11.2、SMAタイプ: L18×W17.8×H13.3
主な用途 : 高周波機器(計測器、小型無線機、基地局など)
接点構成/動作機能 : SPDT(1c)/ラッチングタイプ
高周波特性 : ~8/~18GHz、50Ω
消費電力 : 700mW
周囲温度 : -55℃~85℃
発売日 : 2009年9月1日
サンプル価格 : PIN(~8GHz):54,000円 SMA (~8GHz):67,000円
販売目標 : 2012年度末 1,000個/月(シリーズ全体)
※1:2009年8月31日時点 パナソニック電工調べ
※2:RD同軸スイッチSPDTタイプとRV同軸スイッチPINタイプとの比較
※3:高い接触信頼性が確保できるリレーの機構。詳細説明は後述の特長(2)ご参照。
■ お問い合わせ先
パナソニック電工株式会社
制御機器本部 制御機器コールセンター TEL 0120-101-550
制御機器本部サイト http://panasonic-denko.co.jp/ac/j/index.jsp
リレー専用サイト http://panasonic-denko.co.jp/ac/j/control/relay/index.jsp
