デジタルコヒーレント通信方式用「波長モニタ内蔵DFB-CAN」サンプル提供開始

小型パッケージのTO-56CANを採用、光トランシーバーの小型化と低消費電力化に貢献

三菱電機株式会社

2024年3月21日 12時00分

　三菱電機株式会社は、光ファイバー通信用光トランシーバー(※1)（以下、光トランシーバー）の光源として使用される光デバイス新製品として、高速・長距離伝送可能な通信方式として期待されるデジタルコヒーレント通信方式(※2)用では業界初(※3)となる小型パッケージのTO-56CAN(※4)を採用した「波長モニタ(※5)内蔵DFB-CAN」のサンプル提供を4月1日に開始します。これにより、光トランシーバーの小型化と低消費電力化に貢献します。

　IoT技術の発展により、ネットワークに接続される端末の増加に加え、高解像度映像ストリーミングや生成AI技術の利用拡大により、通信量が爆発的に増大しているため、ネットワークの高速化や大容量化がこれまで以上に求められています。光通信信号が高速になると波長分散による信号波形の歪みが発生し信号伝送可能距離が制約されることから、近年では信号処理技術の適用により歪みを補正でき、従来の強度変調通信方式に比べて高速・長距離伝送可能なデジタルコヒーレント通信方式が注目されています。また、通信量の増加に伴い、光トランシーバーの利用個数も増加しており、光トランシーバーや構成する部品に対して、小型化、低消費電力化の要求も高まっています。

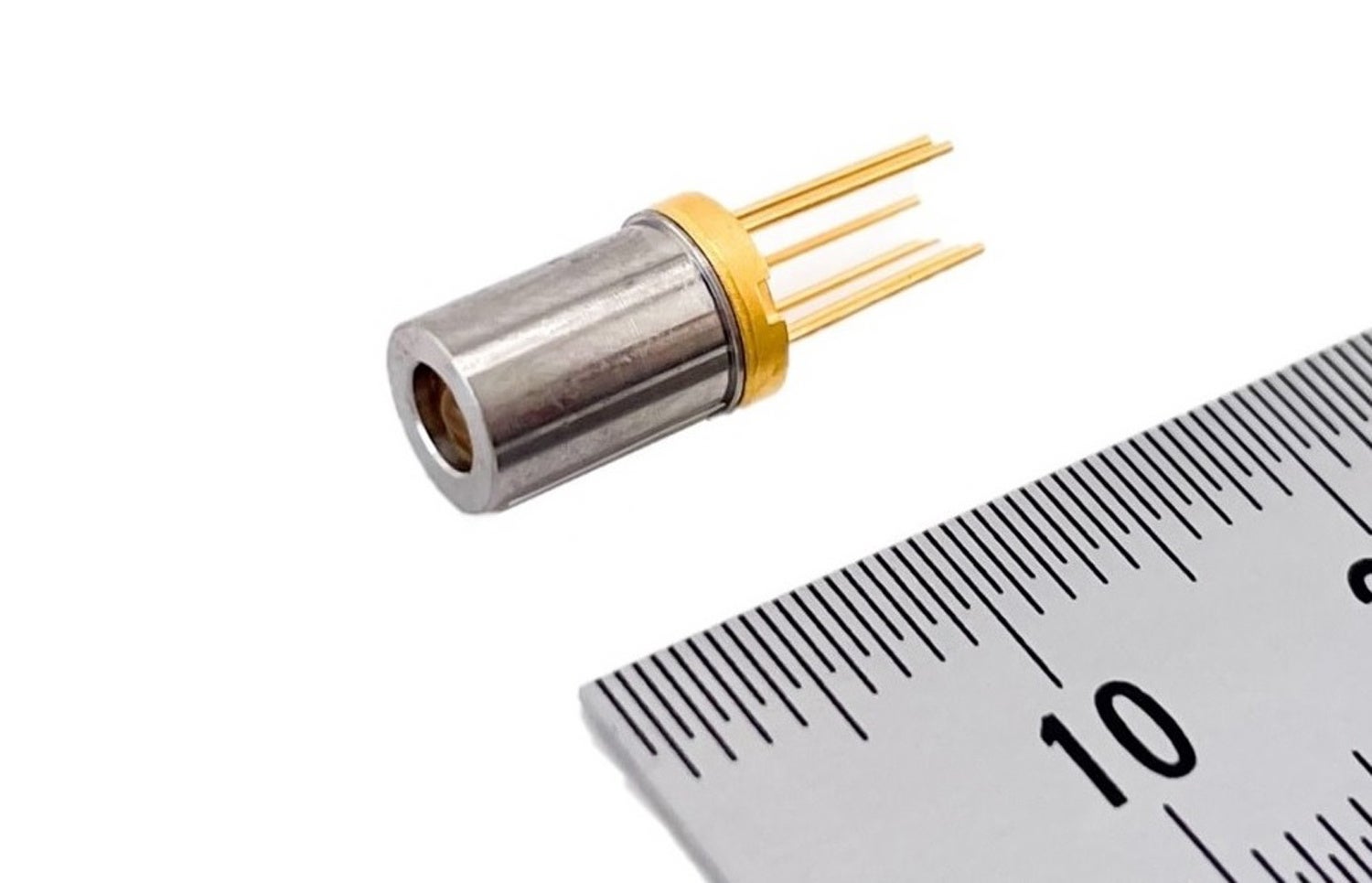

　今回、当社が開発した「波長モニタ内蔵DFB-CAN」は、デジタルコヒーレント通信方式用の光源として業界初となる小型パッケージのTO-56CANを採用し、複数の光学部品を1チップ化した波長モニタチップとDFBレーザー(※6)チップを搭載しました。熱電変換素子の改良や放熱構造の最適化により消費電力1Wを実現し、また、波長モニタチップを同一パッケージに内蔵することで、DFBレーザーチップの高精度制御が可能になり、波長1547.72mのレーザー光を出力します。これにより、普及が進むデジタルコヒーレント通信方式用400Gbps(※7)光トランシーバーや、OIF(※8)で現在仕様が検討されている次世代の800Gbps光トランシーバーの小型化と低消費電力化に貢献します。

■新製品の特長

1．デジタルコヒーレント通信方式用の光源として業界初の小型パッケージTO-56CANの採用と放熱構造の最適化により、光トランシーバーの小型化と低消費電力化に貢献

・従来複数の光学部品で構成されていた波長モニタを1チップ化し、デジタルコヒーレント通信方式用の光源として業界で初めて採用した小型パッケージのTO-56CANに、DFBレーザーチップと合わせて搭載。従来品比80％減少(※9)した体積0.2mlを実現

・DFBレーザーチップの発熱量と温度調整を行う熱電変換素子の改良と放熱構造の最適化により、製品全体の消費電力を従来品比66％低減(※9)した1Wを実現

2．波長1547.72nmの実現により、次世代デジタルコヒーレント通信方式にも対応

・波長1547.72nmのレーザー光の出力を実現することで、OIFより仕様が提案されているデジタルコヒーレント通信方式用400Gbps光トランシーバーや、仕様が検討されている次世代の800Gbps光トランシーバーに必要な性能を実現

・DFBレーザーと波長モニタを同一パッケージに内蔵することで、DFBレーザーが出力するレーザー光の波長を高精度で計測可能となり、制御回路(※10)との併用で波長の誤差を補正し、波長安定度の高いレーザー光の出力が可能

■今後の予定・将来展望

　デジタルコヒーレント通信方式で用いられる信号波長は、現在の波長1550nm帯から、波長分散による波形歪みが少なく補正に必要な信号処理削減が期待できる波長1310nm帯に広がっていくとも予測されているため、当社は今後、波長1310nm帯の光源開発及びサンプル提供を予定しています。

■製品仕様

形名	ML973A71
用途	デジタルコヒーレント通信方式用光源
光出力	+17dBm（標準値）
波長（光周波数）	1547.72nm（193.7THz）
動作ケース温度	－5℃ ～＋75℃
消費電力	1W（標準値）
外形サイズ（体積）	φ5.6mm × 8.3mm （0.2ml）（ヒートシンク含まず）
サンプル価格	個別見積もりによる
サンプル提供開始日	2024年4月1日
特許関連	関係特許2件出願済
