デザイン性重視の機器に最適な小型赤外線人体検知センサ

デザイン性重視の機器に最適な小型フラットレンズ一体型構造
消費電流も1μA (※1)と省エネ用途に最適な赤外線人体検知センサ
「PaPIRs (※2)モーションセンサ（シリコンレンズタイプ）」 を新発売

デザイン性重視の機器に最適な小型フラットレンズ一体型構造
消費電流も1μA (※1)と省エネ用途に最適な赤外線人体検知センサ
「PaPIRs (※2)モーションセンサ（シリコンレンズタイプ）」 を新発売

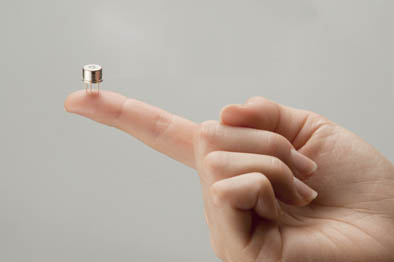

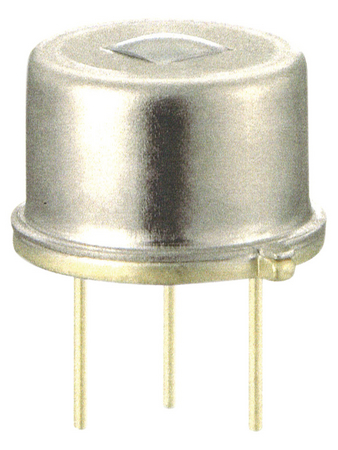

　パナソニック電工株式会社は、レンズ径3mmおよび本体サイズの薄型化（高さ6mm）を実現し、低消費電流1μAを達成した赤外線人体検知センサ「PaPIRs（パピルス）モーションセンサ（シリコンレンズタイプ）」を10月30日より発売します。
　近年、省エネルギー意識の高まりから、人の動きを検出して自動的に照明器具や家電機器などをコントロールする人体検知センサの需要が拡大しています。また、電気機器のワイヤレス化・小型化が進む中、各機器に搭載されるセンサについても、小型・低消費電流が強く求められるようになってきています。
　本製品は、パナソニック電工独自のレンズ形成加工技術、電子部品の高密度実装技術により、フラットな小型レンズの開発とセンサ本体の薄型化を実現。更にディープスリープ方式（※3）によるパナソニック電工独自回路の開発により、消費電流をわずか1μAに低減させることに成功しました。
　フラットで目立たないレンズ、そしてレンズ一体・検知回路内蔵でも薄型、低消費電流のセンサで、多様な人体検知ニーズにお応えします。


製品名:　　　　PaPIRsモーションセンサ（シリコンレンズタイプ）
検知エリア:　　・距離：3m　・角度：水平方向：58°垂直方向：34°
消費電流:　　　・スリープモード（※3）：1μA　・スタンバイモード（※3）：2μA
　　　　　　　　（他に常時2μA、6μAのタイプもあり。）
サイズ:　　　　高さ：6.0mm（リード部分除く。）　
発売日:　　　　2009年10月30日
希望小売価格:　オープン価格
販売目標:　　　2010年度　3タイプ　合計　10万個


※1 : 1μAはスリープモード時のみ。スタンバイモードでは2μA。なおμA（マイクロアンペア）は電流の単位。1μA ＝0.000001A（アンペア）。
※2 : PaPIRs（パピルス）：製品名称。一般的に赤外線人体検知センサをPIRセンサと呼ぶことから、Panasonic PIR sensor の頭文字の組み合わせ。
なお、PIRとはPassive InfraRed（受動赤外線）の略。
※3 : ディープスリープ方式 ：人体検知が可能な限界まで電流を下げた状態（スリープモード）で予備検知を行い、人体を検知すると即座にスタンバイモードに切り替わり、電流を増やして本検知動作を行う回路方式。


■ 主な特長

（1） わずか直径3mmの小型フラットレンズで人体検知を実現
（2） レンズ一体型・検知回路内蔵で薄型化（6mm）を実現
（3） パナソニック電工独自の回路方式の開発により、低消費電流（1μA）を実現
