オムロン、制御盤の常識を変える「盤レス化ソリューション」を強化

設備の立ち上げ・保全を簡単にし、製造業の生産変革を加速

オムロン株式会社（本社：京都市下京区、代表取締役社長 CEO：辻永順太、以下 オムロン）は、中期ロードマップ “SF 2nd Stage”で定めた「デバイス強化」の軸に則り、工場の設備や生産ラインを制御するための重要な役割を担う制御盤の製品群を強化することで、「制御盤レス化ソリューション（以下、盤レス化ソリューション）」を推進します。「盤レス化ソリューション」の推進により、設備構造をシンプル化し、生産設備の柔軟性向上、導入リードタイム短縮、保全性向上を実現することで、人手不足時代における製造業の生産変革に貢献します。

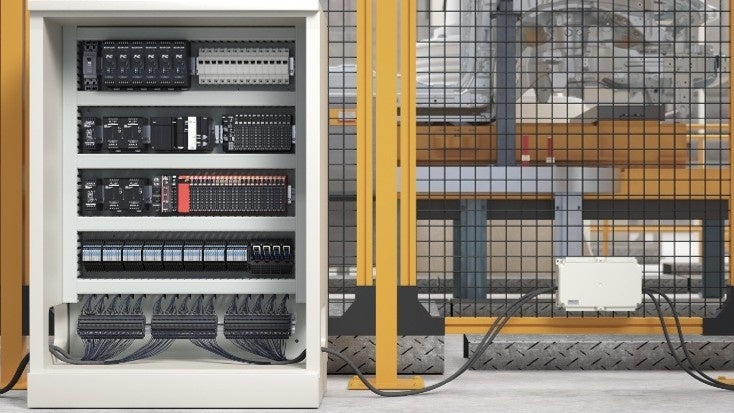

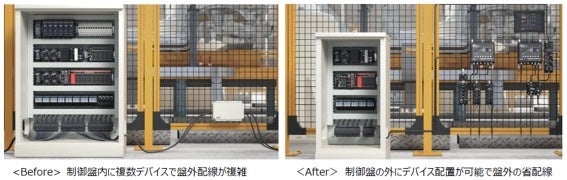

<Before> 制御盤内に複数デバイスで盤外配線が複雑　

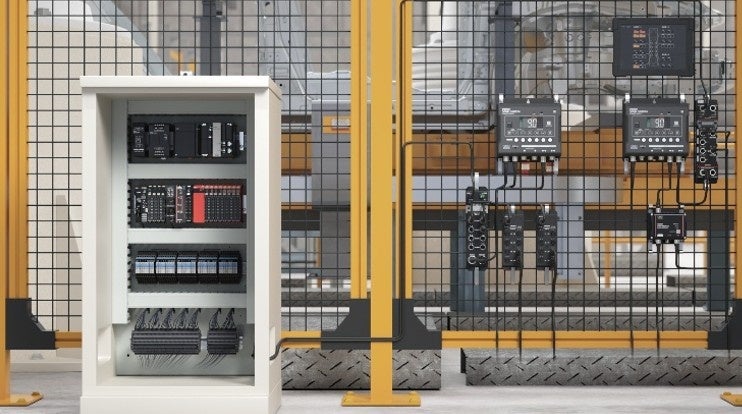

＜After＞ 制御盤の外にデバイス配置が可能で盤外の省配線

近年、製造業は、サプライチェーン構造の見直しや人手不足の深刻化により、大きな転換期を迎えています。特に自動車業界では、NEV（新エネルギー車）の普及拡大に伴う競争激化や変種変量への対応により、生産方式そのものの見直しが進んでおり、これまで以上に生産設備の柔軟性、導入時のスピードの向上が求められています。

一方で、従来の設備構造では、複雑な制御盤の設計や設備の配線により、設備の柔軟なレイアウト変更などが難しく、立上げや保全作業の負荷も増加しています。完成車の生産ラインでは制御盤が数百から数千台ある工程も存在し、人手不足で保全員が減少する中、生産設備の柔軟性を実現するためには、設計・立上げ・保守の簡易化が喫緊の課題です。



オムロンは2016年以来、制御盤に関わる製品を開発・発売し、現場ニーズに対応する機器を提供してきました。これまでに、制御盤の中に配置する機器の小型化やサイズの統一化などを進めています。この度オムロンが推進する「盤レス化ソリューション」は、制御盤そのものの在り方を進化させます。従来、制御盤の中に配置していた複数の機器を外へ設置することが可能となり、設備の近くの最適な場所へ配置することが可能になります。さらに、ネットワーク、コネクタ、設定ツール、機器状態情報などを共通仕様とする設計により、設備構造のシンプル化を実現し、制御盤設計における柔軟性向上、導入リードタイム短縮、保全性向上に寄与します。

オムロンは、今後も「盤レス化ソリューション」に対応する製品群をさらに拡充し、適用可能な生産ラインを拡大する予定です。生産設備の柔軟性・保全性の向上を支援することで、持続可能なモノづくりの実現に貢献していきます。



■「盤レス化ソリューション」の主な特長

１）      柔軟性向上

オープンネットワーク対応と共通仕様設計思想に基づく商品群により、生産方式変更や設備レイアウト変更　　

　　へ柔軟に対応

２）      導入スピード向上

制御盤機器の複数機能集約と盤外設置により、制御盤および中継BOX設計工数を約30～50％削減。また、オムロン独自のM12スマートクリックコネクタ採用により、配線工数を最大約66％削減し、設備立上期間短縮に貢献。

３）      保全性向上

制機器状態や配線状態を可視化し、異常箇所の特定や交換時期の定量化を実現。現場トラブルへの迅速

な対応と保守効率向上を支援。



■制御盤レス化を支える主な新商品群

「盤レス化ソリューション」に貢献する制御盤関連製品としては、2025年に発売したターミナル、2026年4月に発売した電源、DC遮断ボックス等に続き、8月にCIP Safety対応簡易ロジック機能付きセーフティI/OターミナルおよびM12スマートクリック対応ケーブルを発売する予定です。本CIP Safetyを導入頂くことにより、安全・電源・入出力回路を設備側で完結でき、従来の制御盤中心の設備構造を大きく変えることが可能となります。

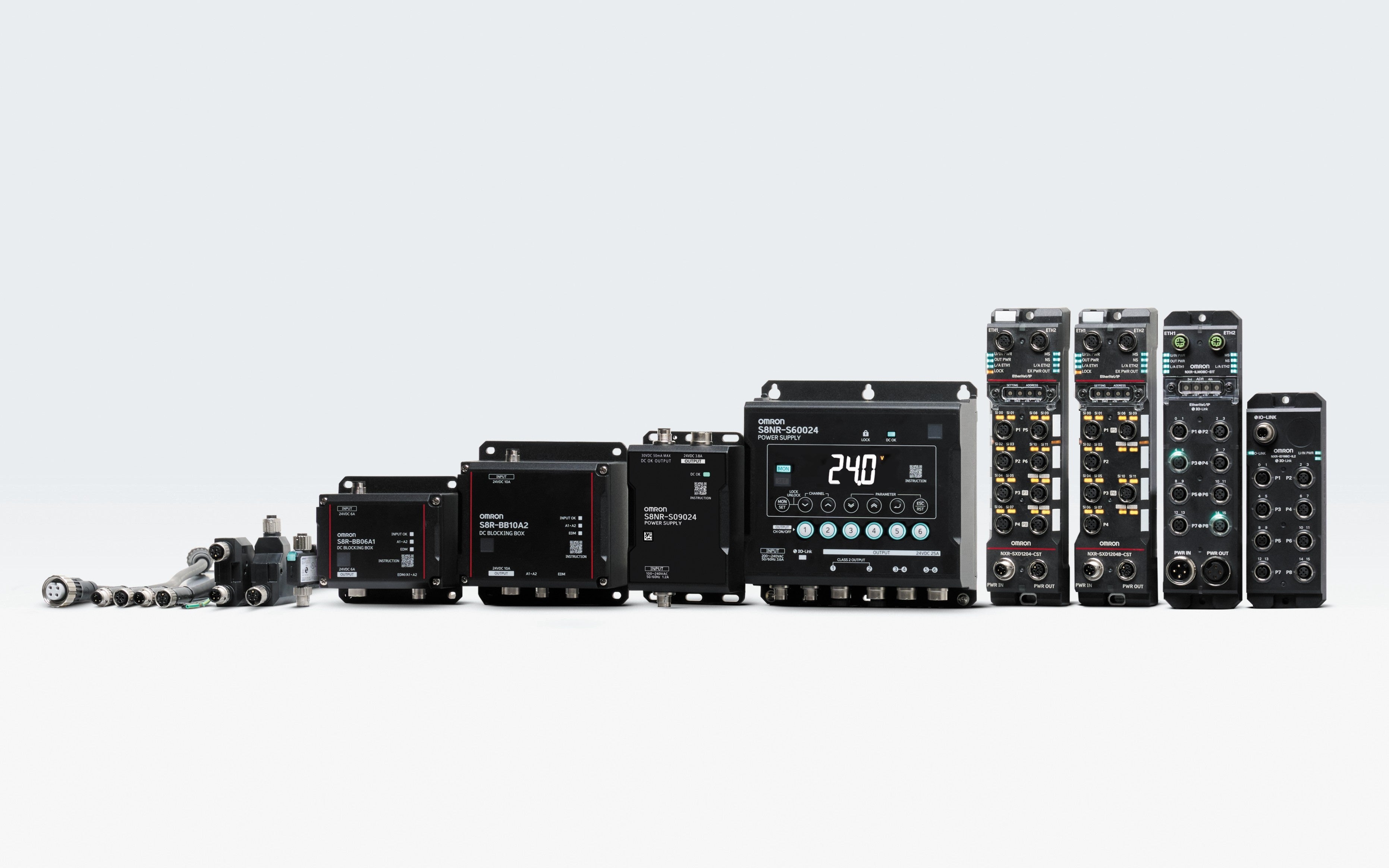

制御盤レス化を支える主な新商品群

①耐環境型リモートターミナル「NXR-Sシリーズ」CIP SafetyTM対応 簡易ロジック機能付きセーフティI/Oターミナル

・発売時期：2026年8月

・特徴: セーフティI/Oターミナルとして、設定から立ち上げ、稼働管理までを簡素化し、

工数削減を最大化。また CIP Safetyターゲットデバイスとして、分散制御と集中

管理を両立し、効率的なシステム運用を実現

・仕様：IP65/IP67対応、M12スクリューレスコネクタ(スマートクリック)搭載、

CIP SafetyTM対応、セーフティI/O点数(入力5点、テスト出力12点、

出力5点)、簡易ロジック機能、Webサーバ機能、固定アプリケーション機能他



②耐環境型IP67・パワーサプライ「S8NR-Sシリーズ」

・発売時期：2026年4月

・特徴：高い耐環境性と複数の電子式CP、出力コネクタ搭載により制御盤外での

電源回路を簡単に実現。 90W／360W／600Wの幅広いラインアップで

装置規模に応じた最適な電源選定が可能

・仕様：耐環境型、M12スクリューレスコネクタ(スマートクリック)搭載、90W/24V、

360W24V、600W/24V、電子式CP搭載*、デジタル表示機能*、

交換時期お知らせ機能他*

*360W/24V、600W/24Vタイプのみ対応

③DC遮断BOX「S8R-BB」

・発売時期：2026年4月

・特徴：防水対応の筐体に高信頼性のセーフティリレーG7SA、G7S-□-Eを内蔵し、

制御盤外での安全回路の構築を簡単に実現

・仕様：耐環境型、M12スクリューレスコネクタ(スマートクリック)搭載、DC24V(入力)、

DC24V(出力、最大6A)、DC24V(出力、最大10A)



④丸形防水コネクタケーブル、分岐コネクタ「XS5シリーズ他」、その他アクセサリ

・発売時期：2026年4月順次

・特徴：オムロン独自のスマートクリックコネクタ(スクリューレスコネクタ)標準搭載で配線作業品質の安定化やトルク管理不要で設備立上げや保全時の配線工数を大幅削減。

・仕様： 耐環境型、電源用M12-Sコード、M12-Lコード、M12-Lコードと7/8インチ変換ケーブル他　I/O用M12-Aコード用ケーブル、電源用M12-Sコード、M12-Lコード分岐コネクタ、M12防水キャップ他



⑤IO-Link ADコンバータ「K3CVシリーズ」

・発売時期：2025年8月

・特徴：　アナログセンサの信号をIO-Linkに変換することで、プロセスデータをデジタル信号で伝送が可能。制御盤から設備への配線コスト・工数を削減。装置設計や設備レイアウトの柔軟性を向上。

 ・仕様：耐環境型、M12スクリューレスコネクタ(スマートクリック)搭載、IO-Link対応、

アナログ入力タイプ(電流、電圧、K熱電対、測温抵抗体)



⑥耐環境型リモートターミナル「NXRシリーズ」　EtherNet/IPTM対応IO-Linkマスタユニット

・発売時期：2020年6月

・特徴：生産設備の立ち上げ・保守のムダを大幅に削減。 設定、立ち上げ作業の　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   　　　　　　　最小化、簡単交換、最短復旧で 「停止ロス」「不良ロス」の現場課題を解決。　

・仕様：耐環境型、EtherNet/IPTM対応、IO-Linkマスタ(ポート：8点)、

デジタル入力・入出力可変(16点)

⑦耐環境型リモートターミナル「NXRシリーズ」　IO-Link　I/Oハブ

・発売時期：2020年6月

・特徴：　IO-Linkでデジタル入出力点数拡張、省配線システムを簡単に構築し、生産設備の立ち上げ・保守のムダを大幅に削減。

・仕様：耐環境型、IO-Link対応、デジタル入力・入出力可変(16点)
