ウェイン・テイラー・レーシングが、Creaformの高度な3Dスキャン技術によってレースカーのパフォーマンスを完璧にする方法

MetraSCAN 3DとHandySCAN BLACK+™Elite の活用事例

株式会社システムクリエイト

2025年2月3日 13時32分

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、米国ウェイン・テーラー・レーシングが、AMETEK Creaform（カナダ）3Dスキャナ　の高度な計測技術を使って、

レースカーの性能向上につなげた事例を発表します。

ウェイン・テイラー・レーシング（WTR）は、元レーシングドライバーの、ウェイン・テイラー氏によって2004年に設立されたレーシングチームです。WTRのエンジニアは、MetraSCAN 3DとHandySCAN BLACK+™ Eliteを使用することで、複雑なサーフェス測定に取り組み、エアロダイナミクスを最適化し、レギュレーションに準拠しています。この革新的なアプローチは、車両設計を強化し、コストを削減するだけでなく、ドライバーの快適性も向上させます。

高度な3Dスキャンソリューションへの投資により車両のパフォーマンスが向上

WTRは、競争力を高めて競争相手に打ち勝つ為、新しいテクノロジーを試す事をためらいません。チームは数年前から、Creaform の計測グレードの3Dスキャナーと統合3Dスキャンソフトウェアを使用して、最速かつ最も技術的に進歩したスポーツレースカーを開発してきました。

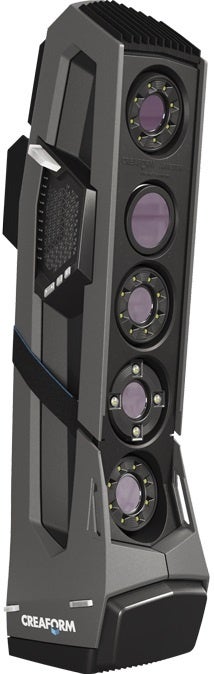

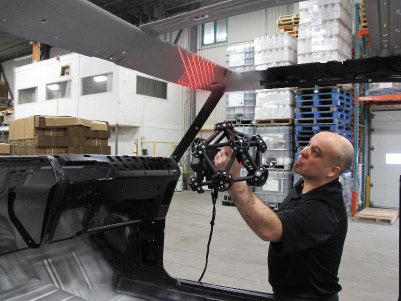

例えば、3D測定及び品質保証アプリケーションに MetraSCAN 3D光学式ポータブルCMMを使用しています。MetraSCAN 3Dは、複雑な表面や車両アセンブリの高精度な測定に定期的に使用され、レース中に車両下側がどの程度の損失と摩耗を経験したか、またそれが空気力学に与える影響を特定します。

3Dスキャナーは、衝撃や振動を最小限に抑える新しい方法を見つけることで、レースカーのコックピットでのドライバーの快適性を高める為にも使用されました。最終結果は、コックピット内のあらゆる部分におけるドライバーの姿勢に基づいて、座席の人間工学を改善するブラケットが設計されました。WTR のエンジニアが社内でより優れたツールと車両コンポーネントを製造できるという事実は、製品設計サイクルを加速し、外注コストを削減しました。

最後に、MetraSCAN3D は、エンジニアリングチームが各レースカーの車体がレース規則で定められた厳格な基準に準拠していることを保証するのに役立ちます。MetraSCAN3D、VXelements、および VXinspect によるCADベースのシミュレーションとモデリング、許容範囲チェック、および物理的検査により、規制への準拠を保証するための品質管理プロセスがより簡単に実行されます。

HandySCAN BLACK+™|Elite: レースで優位に立つためのもう一つの秘密兵器

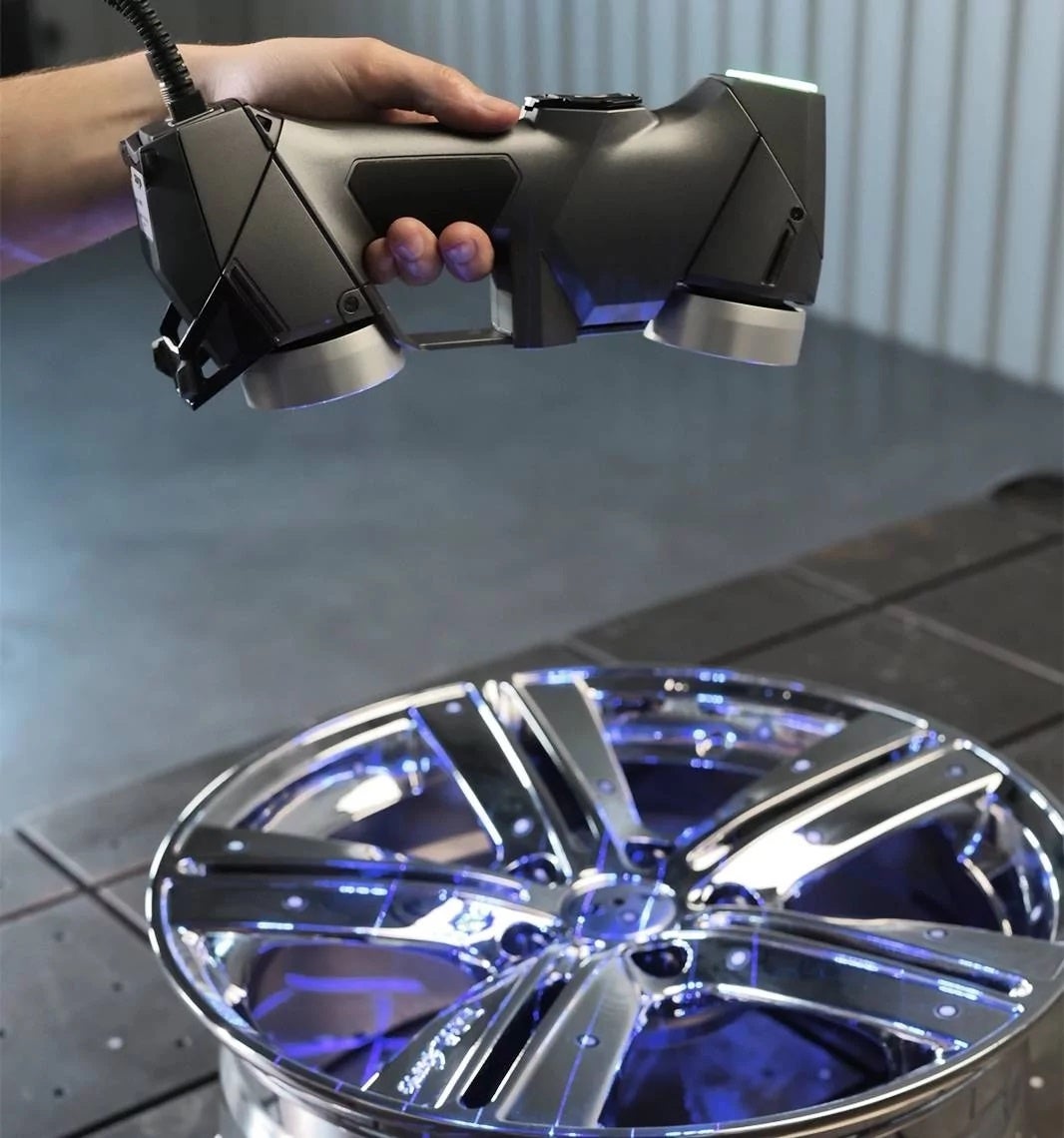

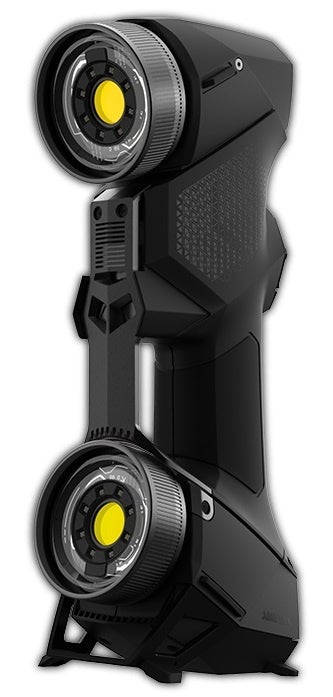

Creaform の HandySCAN BLACK+™ Elite は、WTR がレースカーを競技用に準備する方法も一新しました。チームの主任エンジニアであるグレイソンハインバウ氏が舞台裏を案内し、3Dスキャンソリューションが車両の設計、ダイナミクス、ハンドリングをどれだけ向上させたかを明らかにします。

レースカーの全てのコンポーネントには役割があり、ほんのわずかな欠陥が勝敗を分けることもあります。彼は、HandySCAN BLACK+™ Elite を VXelements および VXinspect ソフトウェアと組み合わせることで、レースカー開発に関する素晴らしい洞察を提供する方法について説明します。

「これを使用して車をスキャンし、CADモデルと比較し、調整が必要な場所を正確に示すカラーマップを作成します。これにより、コンプライアンスとパフォーマンスについて推測する必要がなくなります。ショップでもトラックでも、車からあらゆる可能性を引き出し、レースに最適化された状態にします」と彼は言います。

レースでは、何も静止したままではありません。車自体でさえもです。グレイソン氏は、製造、輸送、高速ラップの力によって車の寸法が微妙に変化する可能性があると説明しています。完璧なCADモデルとして始まったものも、トラックの現実に照らして常に再評価する必要があります。

「CADモデルや設計を作成すると、いわば紙の上では完璧です」と彼は語ります。「しかし、トラックで走らせたり、持ち運んだりすると、様々なものが動き回ります。同社の3Dスキャナーを使用すると、許容範囲内で、何の妨げにもならず、これらの変化を迅速かつ正確に測定できます。」

HandySCAN BLACK+™ Elite のもう 1 つの魅力的な用途は、WTR がスキッドを測定するために使用する方法です。レースカーと道路の間に位置するスキッドは、車高を決定する為に重要であり、車のパフォーマンスを左右する要因となります。

「車を地面から低くすればするほど、性能が向上することは周知の事実です」とグレイソン氏は付け加えます。「しかし、超えてはならない摩耗限度があります。3D スキャナーは、車が地面に接触する場所を確認し、その限度を超えずにできるだけ低く保つように調整するのに役立ちます。」

3Dスキャナーを最大限に活用するためのグレイソン・ハインバウ氏のヒント:
Creaformとのトレーニングと継続的なコラボレーション

グレイソン氏が言うように、企業がどのような 3D測定ソリューションを選択しても、そのソリューションの良し悪しは、それを扱う専門家の腕次第です。

「Creaform の計測専門家は、当社のエンジニアリングチームと品質管理チームを指導し、ベストプラクティスを教え、アプリケーション固有の推奨事項を提供して、革新の限界をさらに押し上げることができました。私たちは自分たちの立ち位置と、次に何をすべきかを把握しています。」

レースチームの車のデザインを改良するという不断の決意から計測の力に対する深い理解まで、WTR の継続的な成功は、レースと同様に製品開発でも細部が大きな違いを生むことを証明しています。
