「3.6-4.0GHz帯 5G基地局用16W GaN電力増幅器モジュール」サンプル提供開始

より多くの国や地域の5G massive MIMO基地局の製造コスト低減や低消費電力化に貢献

三菱電機株式会社

2025年3月18日 13時30分

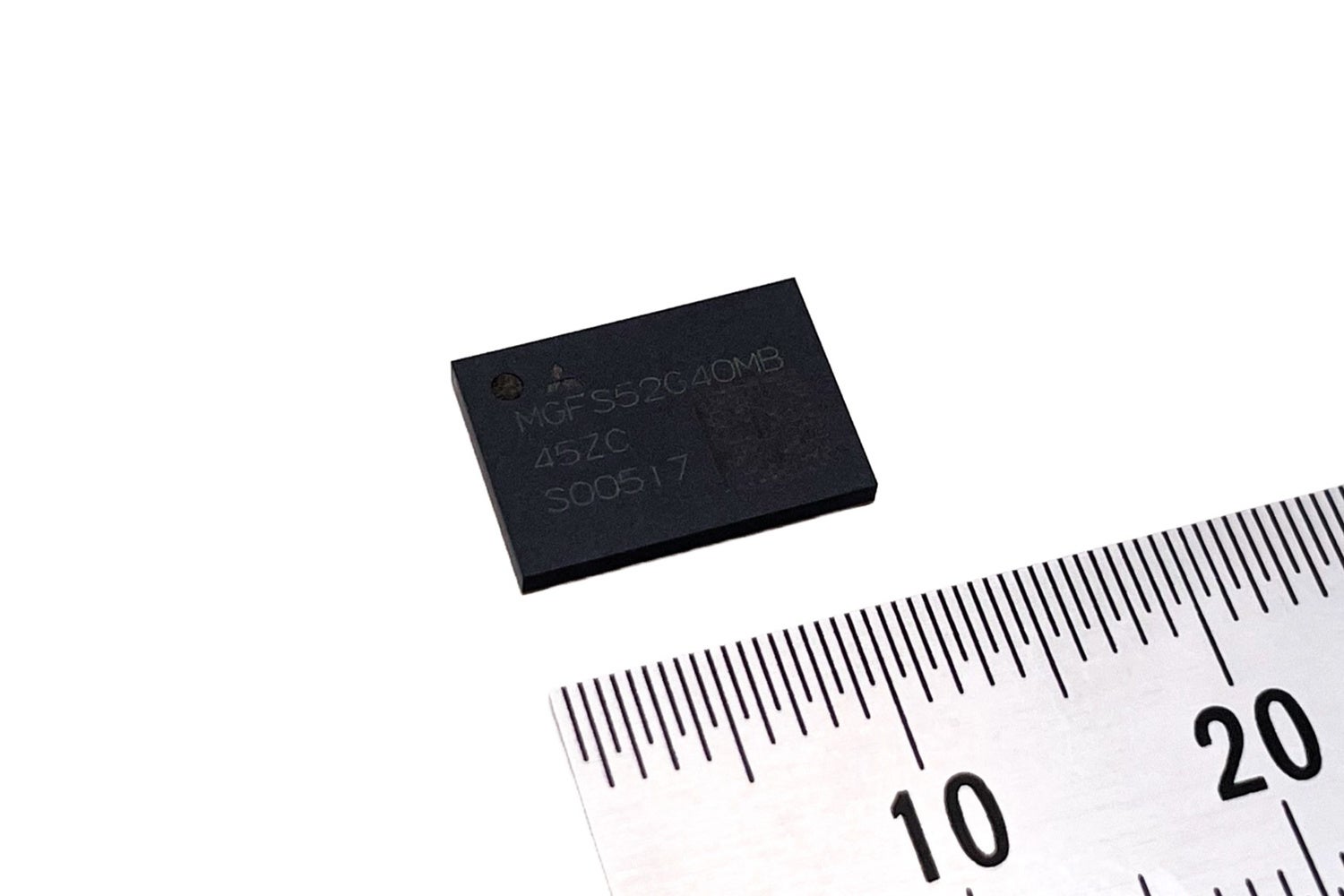

3.6-4.0GHz帯 5G massive MIMO基地局用16W GaN電力増幅器モジュール（MGFS52G40MB）

　三菱電機株式会社は、第5世代移動通信システム（以下、5G）のmassive MIMO（※1）基地局用GaN（※2）電力増幅器モジュールの新製品として、北米や東アジア、東南アジアなどで多く使用される周波数帯「3.6～4.0GHz帯」で動作可能な製品「MGFS52G40MB」のサンプル提供を3月25日に開始します。本製品は、5Gが都市圏から周辺都市に普及拡大するにあたり敷設増加が見込まれる32T32R massive MIMOアンテナ（※3）に適した、平均出力電力16W対応とすることで、より多くの国や地域の5G massive MIMO基地局の製造コスト低減や低消費電力化に貢献します。

　世界各国で普及が進む5Gでは、高速かつ大容量の通信を実現するmassive MIMO基地局の敷設が主に都市圏で進んでおり、今後は、都市圏から周辺都市への敷設拡大が予測されています。massive MIMO基地局は、多素子アンテナと多数の電力増幅器を用いることから、低消費電力化や製造コスト低減の実現に向け、電力増幅器の高効率化やモジュール化のニーズが高まっています。また、電力増幅器には、5Gで要求される信号品質を満足する低歪特性（※4）を実現しながら、国や地域で異なる周波数帯に対応する製品や、都市圏から周辺都市に普及拡大していくにあたっての通信距離の伸長に対応する高出力化も求められています。

　当社はこれまで、平均出力電力8Wおよび16Wで動作するGaN電力増幅器モジュールを市場投入し、欧州や南アジア、西アジアなどで多く使用される「3.3～3.8GHz帯」に対応しています。今回新たに、北米や東アジア、東南アジアなどで多く使用される周波数帯「3.6～4.0GHz帯」に対応したGaN電力増幅器モジュールを開発しました。本製品は、5Gが都市圏から周辺都市に普及拡大するにあたり敷設増加が見込まれる32T32R massive MIMOアンテナに適した、平均出力電力16W対応とすることで、より多くの国や地域の5G Massive MIMO基地局の電力増幅器モジュールの使用数削減による製造コスト低減に貢献します。また、新製品は、高効率化に有利なGaN HEMT（※5）を搭載し、当社独自の回路技術を適用することで、3.6～4.0GHz帯（400MHz帯域）の広い周波数帯域で電力付加効率41％の低歪特性を実現し、5G massive MIMO基地局の低消費電力化に貢献します。さらに、当社独自の高密度実装技術により、電力増幅器をモジュール化することで、基地局の回路設計負荷軽減や製造コスト削減にも貢献します。

■新製品の特長

1．3.6～4.0GHz帯に対応し、より多くの国や地域の5G基地局の普及拡大に貢献

・当社独自の整合回路設計技術の適用により、北米や東アジア、東南アジアなどで多く使用される周波数帯「3.6～4.0GHz帯」への対応を実現し、より多くの国や地域の5G massive MIMO基地局の普及拡大に貢献

2．高出力の16W製品で、5G基地局の電力増幅器モジュールの使用数が削減可能、製造コスト低減に貢献

・32T32R massive MIMOアンテナでは、平均出力電力8W製品と比較して、64T64R massive MIMO（※6）アンテナと同じ通信距離を維持しつつ、電力増幅器の使用数が半減でき、5G Massive MIMO基地局の製造コスト低減に貢献

・一方、64T64R massive MIMOアンテナで使用する場合は、平均出力電力8W製品と比較して出力電力が2倍になることで、5G Massive MIMO基地局の通信距離の伸長に貢献

3．400MHz帯域で電力付加効率41％を実現し、5G基地局の低消費電力化に貢献

・エピタキシャル成長層（※7）を改良したGaN HEMTの採用で、高効率動作と5Gの信号品質を満足する低歪特性を実現

・GaN HEMTの出力寄生容量による帯域制限を緩和する当社独自の広帯域ドハティ回路（※8）設計技術の適用により、3.6～4.0GHz帯の400MHz帯域で電力付加効率41％を実現し、5G massive MIMO基地局の低消費電力化に貢献

4．電力増幅器のモジュール化により、5G基地局の回路設計負荷軽減や製造コスト削減に貢献

・高出力化に伴う放熱性改善の課題を解決できる当社独自の高密度実装技術の採用により、高効率動作に適したドハティ回路を内蔵した電力増幅器のモジュール化を実現

・モジュール化により5G massive MIMO基地局を構成する部品点数が削減でき、回路設計負荷の軽減および、製造コストの削減に貢献

■製品仕様

形名	MGFS52G40MB
周波数	3.6～4.0GHz
推奨動作出力電力	16W（42dBm）
最大飽和出力電力	141W（51.5dBm）
動作利得	30dB
電力付加効率	41％
外形サイズ	11.5×8.0×1.4mm
サンプル価格（税込み）	個別見積りによる
サンプル提供開始日	2025年3月25日

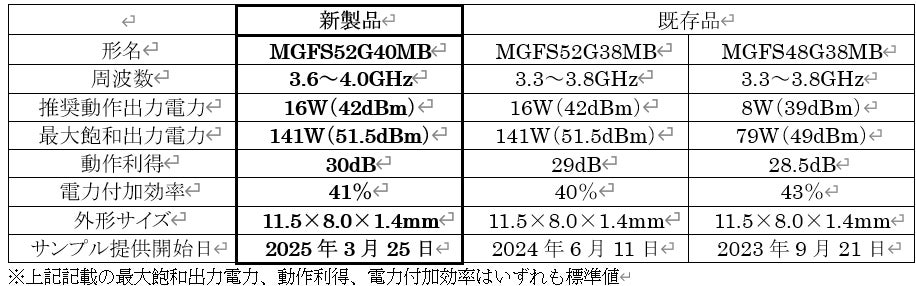

■5G massive MIMO基地局用GaN電力増幅器モジュール製品ラインアップ

■環境への貢献

本製品はRoHS（※9）指令（2011/65/EU、（EU）2015/863）に準拠しています。

■製品担当

三菱電機株式会社　高周波光デバイス製作所

〒664-864 兵庫県伊丹市瑞原四丁目１番地

■三菱電機グループについて

　私たち三菱電機グループは、たゆまぬ技術革新と限りない創造力により、活力とゆとりある社会の実現に貢献します。社会・環境を豊かにしながら事業を発展させる「トレード・オン」の活動を加速させ、サステナビリティを実現します。また、デジタル基盤「Serendie®」を活用し、お客様から得られたデータをデジタル空間に集約・分析するとともに、グループ内が強くつながり知恵を出し合うことで、新たな価値を生み出し社会課題の解決に貢献する「循環型デジタル・エンジニアリング」を推進しています。1921年の創業以来、100年を超える歴史を有し、社会システム、電力システム、防衛・宇宙システム、FAシステム、自動車機器、ビルシステム、空調・家電、情報システム・サービス、半導体・デバイスといった事業を展開しています。世界に200以上のグループ会社と約15万人の従業員を擁し、2023年度の連結売上高は5兆2,579億円でした。詳細は、www.MitsubishiElectric.co.jpをご覧ください。

※１　MIMO：Multiple Input Multiple Output
　　　送信機と受信機の双方で複数のアンテナを用いて、通信速度や通信品質を向上させる無線通信技術

※２　Gallium Nitride：窒化ガリウム

※３　32個の送／受信機を用いたmassive MIMOアンテナ

※４　電力増幅器から生じる歪が大きいと、使用周波数帯の通信品質だけでなく、隣接周波数帯の通信品質も劣化させるため、3GPP（Third Generation Partnership Project）で定められた規格を満足する歪特性が求められる

※５　High Electron Mobility Transistor：高電子移動度トランジスタ

※６　64個の送／受信機で構成されたmassive MIMOアンテナ

※７　結晶基板の上に結晶質の薄膜を成長させる技術によって作製された薄膜結晶成長層

※８　1936年にW.H.Dohertyによって考案された電力増幅器の高効率化回路技術

※９　Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment
