好評発売中のプレス・圧入装置向けロードセル用カラーグラフィックデジタル指示計 『TD-9000T』に新たな外部入出力接点方式『PNPタイプ』を追加発売

TEAC（ティアック）はロードセル用カラーグラフィックデジタル指示計『TD-9000T』に新たな外部入出力接点方式『PNPタイプ』を追加し、2024年12月より発売します。

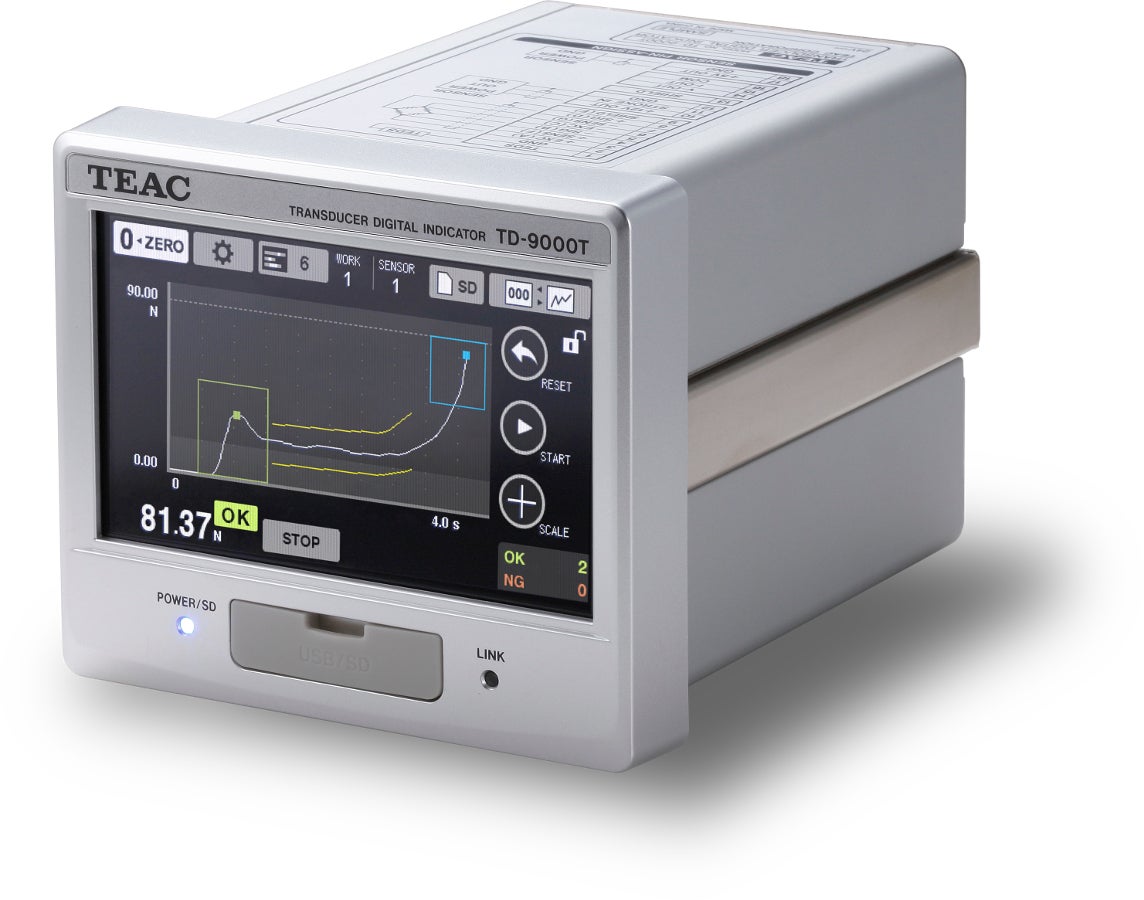

カラーグラフィックデジタル指示計 PNPタイプ

型名／モデル	メーカー希望小売価格	発売予定日
TD-9000T(P)    ／標準	139,800円（税抜）	2024年12月
TD-9000T(P-CCL)    ／CC-Link	169,800円（税抜）	2025年1月
TD-9000T(P-E/IP)    ／EtherNet/IP™	189,800円（税抜）	2025年1月

TD-9000T

TD-9000Tは、荷重（ロードセル）とストローク（変位計）の2入力に対応した荷重管理用デジタル指示計です。24bit、25kHzの高速A/D変換、4.3型タッチパネルモニターを搭載し、直感的な操作性と優れた視認性を実現しています。

今回は新たに従来の外部入出力方式『NPNタイプ』に、主に欧州地域で多用される『PNPタイプ』を追加し、ラインナップを拡充させました。また本発売に合わせ、従来のNPNタイプも同様に新機能追加と機能改善による操作性の向上も図りました。

主な特長と従来品からの改善点

• PNPタイプの追加
  従来の外部入出力方式NPNに加え、主に欧州地域で多用されるPNPにも対応

• 末尾基準機能の追加
  測定終了変位を基準（ゼロ）とし、測定開始点を マイナスとする機能

• スケール シフト＆ズーム機能の追加
  波形選択部分をフルスケールまで拡大できる機能

• SDカード記録機能の改善
  ワークとリンクしたフォルダー毎保存機能 （16個）記録ファイル数の上限（MAX5000）を設定し、その範囲で最新データを保持する機能

• リアルタイムホールド機能の追加
  連続判定モード時、あらかじめ設定したホールド方法で表示値を固定する機能（サンプル／ピーク／ボトム ホールド／ピークトゥピーク）

• 高速A/D変換
  25,000回/秒

• インテリジェントな校正機能
  センサプラグ＆プレイ（TEDS校正）、リニアライズ校正（最大5ポイント直線性補正機能）

• 各種判定機能
  マルチゾーン（5カ所）、バンド、連続判定に対応

• データ保存機能
  本体メモリ70個、SDカード16,000個

• アナログ出力
  電圧、電流出力

• 変位センサ入力
  アナログ、パルス対応

• 保守機能
  静ひずみ表示、断線検出機能

• マルチ言語
  日本語/英語/中国語/韓国語の4か国語表示に対応

• 環境対応
  RoHS、CE、UL取得

• PC専用アプリケーションソフト
  USB経由で各種設定が可能

• ローコスト
  オーディオ関連製品と部品を共通化することで、低価格を実現

※仕様および外観は改善のため予告なく変更することがあります。

主な販売先

• プレス、圧入装置メーカー

• 自動車部品メーカー

• モーターメーカー

• 各種試験機メーカー

• ロードセルメーカー

製品サイト

『TD-9000T』https://loadcell.jp/products/indicator/td-9000t/

『TD-9000T（PNPタイプ）』https://loadcell.jp/products/files/TD-9000T_PNP%E3%83%A2%E3%83%87%E3%83%AB_20240913.pdf
